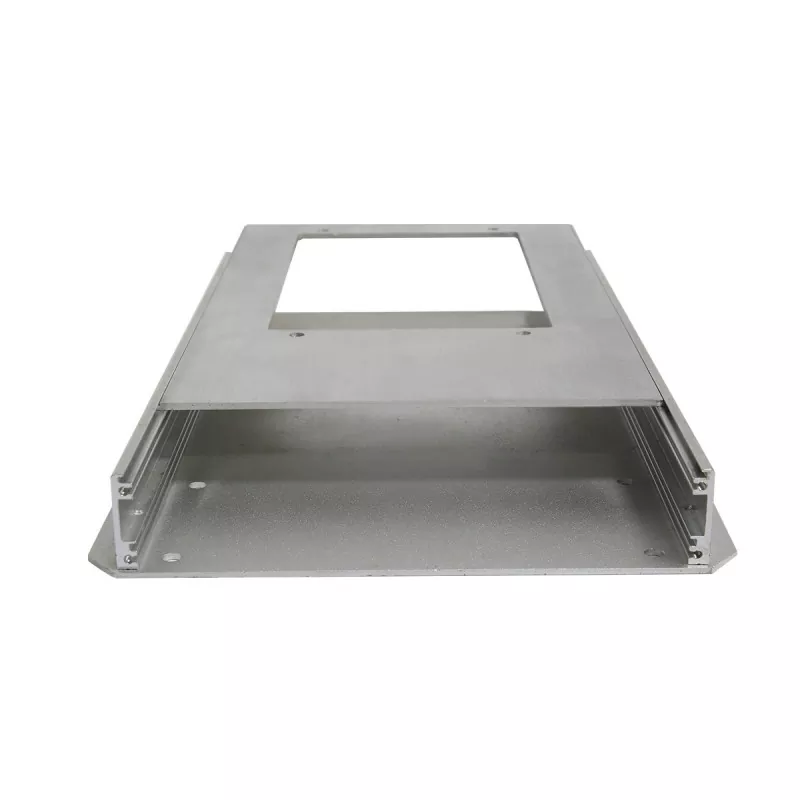

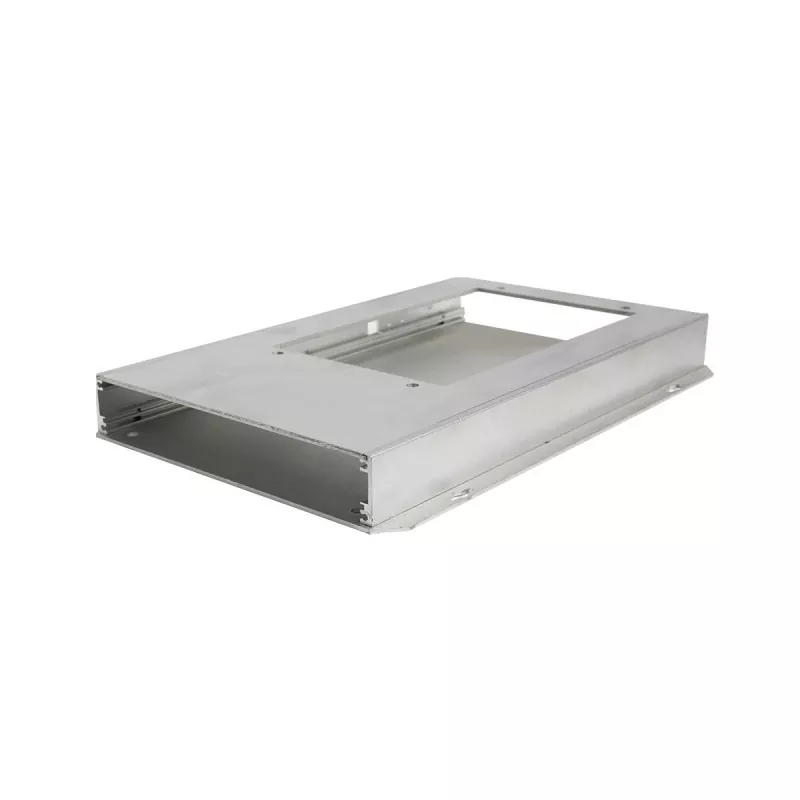

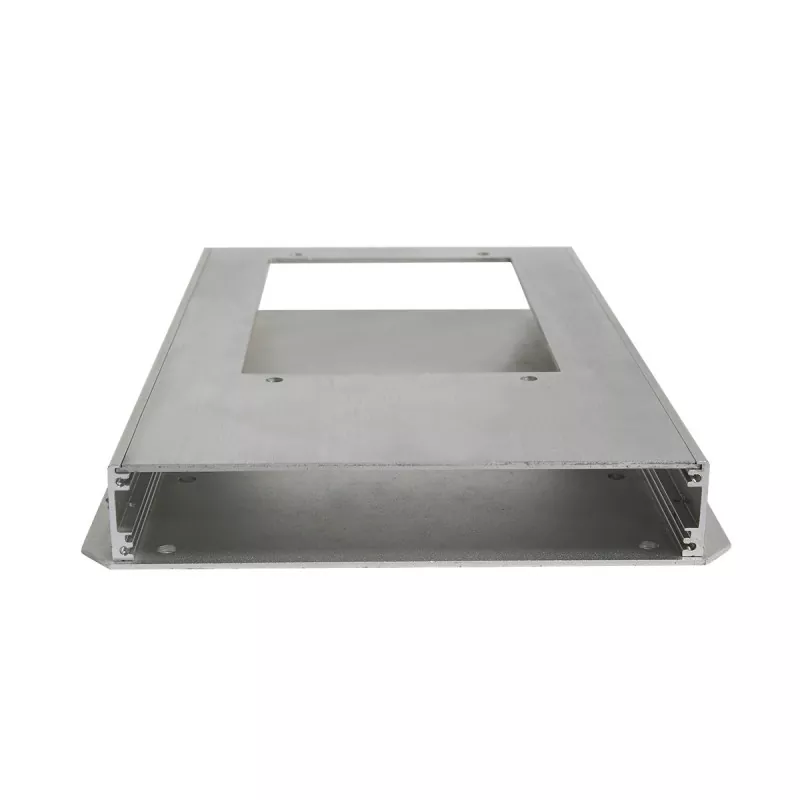

30 mm-es vékony alumínium extrudált ház elektronikus berendezésekhez

A 30 mm-es vékony alumínium extrudált alváz elektronikai berendezésekhez egy kompakt elektronikus berendezés-váz alumínium profilszerkezettel. Az alváz keresztmetszeti magassága 30 mm-ben rögzített, míg a hossz és a szélesség testreszabható a készülék felépítésének és szerelési követelményeinek megfelelően.

A fix hosszúságú, szélességű és magasságú szabványos alvázzal ellentétben ez a termék fix magasságú alumínium profil keresztmetszetű. A profilhossz és a teljes házszélesség beállításával alkalmazkodik a különböző méretű NYÁK-okhoz, áramköri modulokhoz és elektronikus alkatrészekhez.

Az alváz belsejében kártyanyílások és rögzítőhornyok találhatók, amelyek a PCB-k és belső szerkezeti részek elhelyezésére és beszerelésére használhatók. Az alumínium profilszerkezet bizonyos hőelvezetési képességgel is rendelkezik, és a hőelvezetési területek a tényleges felszerelési követelményeknek megfelelően alakíthatók ki.

Termék felépítése

Ennek a 30 mm-es alváznak a szerkezeti fókusza nem egy rögzített hosszúság × szélesség × magasság méret, hanem inkább:

30 mm fix magasság + testreszabható hossz + testreszabható szélesség

Alapszerkezete a következőket tartalmazza:

• Alumínium profil karosszéria
• Elülső panel
• Hátsó panel
• Belső PCB kártyanyílások
• Belső rögzítő hornyok
• Hőleadó szerkezet
• Panelrögzítő csavarok

Ezzel a szerkezettel az alváz hosszát és szélességét a berendezés belső helyigényének megfelelően állíthatja be, miközben megtartja a 30 mm-es alacsony magasságot.

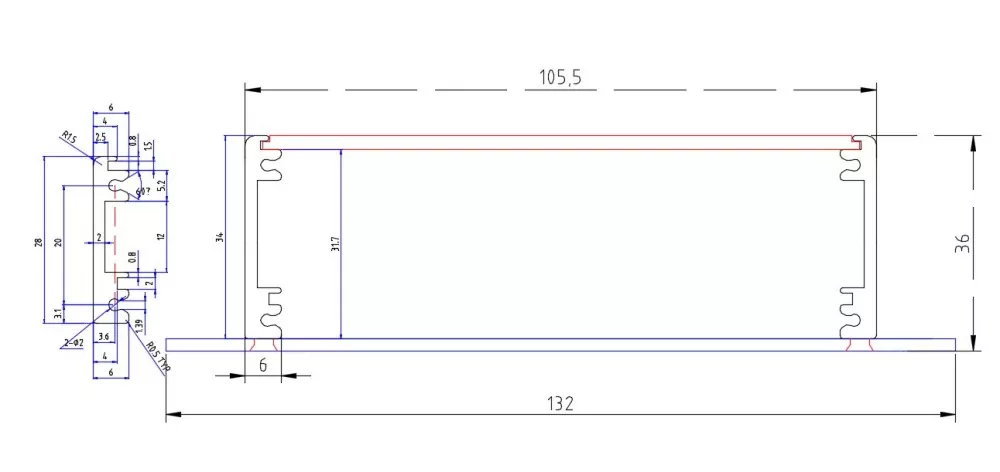

Strukturális logikai diagram

30mm fix magasságú alumínium profil

↓

Határozza meg a hosszúságot és a szélességet a berendezés követelményei szerint

↓

Használjon belső kártyanyílásokat a PCB felszereléséhez

↓

Használjon rögzítő hornyokat a belső szerkezetek rögzítéséhez

↓

CNC megmunkálja az elülső és a hátsó paneleket az interfész követelményeknek megfelelően

↓

Csavarozza fel az elülső és a hátsó paneleket

Alapvető előnyei

1. 30 mm-es ultravékony magasság, korlátozott helyű berendezésekhez

Az alváz magassága 30 mm-re van rögzítve. A magasabb elektronikus alvázhoz képest csökkentheti a teljes berendezés által elfoglalt függőleges helyet.

Korlátozott helyen történő beépítésre alkalmas:

• Kis elektronikai eszközök
• Beágyazott elektronikus modulok
• Vezérlő modulok
• Adatgyűjtő modulok
• Kommunikációs modulok
• PCB elektronikus eszközök

Ha a berendezésnek kifejezett korlátai vannak a teljes magasságra vonatkozóan, a 30 mm-es szerkezet a lehető legkompaktabb profilt tudja megtartani, miközben kielégíti a belső elektronikai alkatrészek szerelési igényeit.

2. A hossz és a szélesség a berendezés követelményei szerint testreszabható

Ennek a terméknek az egyik legnagyobb tulajdonsága, hogy a hosszúság és a szélesség nem rögzített méretek.

Az ügyfelek az alábbiak szerint határozhatják meg a szükséges alváz hosszát és szélességét:

• PCB méretei
• Elektronikus alkatrészek elrendezése
• Interfészek száma
• Belső szerelési hely
• A berendezés szerelési helyzete
• Külső mérethatárok

Ezért ugyanaz a 30 mm magas alumínium profil alváz különböző hosszúságú és szélességű termékszerkezeteket alakíthat ki.

Ez különösen alkalmas az olyan OEM/ODM projektekhez, amelyek PCB-ken vagy elektronikus modulokon alapuló háztervezést igényelnek.

3. Beépített kártyanyílások a PCB kényelmes rögzítéséhez

A ház belsejében kártyanyílások találhatók, amelyek segítségével a PCB kártyák a tényleges szerkezetnek megfelelően pozícionálhatók és szerelhetők.

Azokhoz a szerkezetekhez képest, amelyek teljesen független konzolokra támaszkodnak a nyomtatott áramköri lap rögzítéséhez, a profilon belüli kártyanyílások segíthetnek csökkenteni néhány további rögzítőszerkezetet, így a ház belső szerkezete kompaktabbá válik.

Alacsony magasságú, például 30 mm-es alváz esetében különösen fontos a belső tér ésszerű kihasználása.

4. Belső rögzítő hornyok támogatják a moduláris szerkezeti kialakítást

A vázon a PCB kártyahelyeken kívül rögzítőhornyok is találhatók, amelyek segítségével a belső szerkezeti részek rögzíthetők és pozícionálhatók.

A konkrét terméktervnek megfelelően az általános elrendezés a következők körül történhet:

PCB → belső modul → rögzítési szerkezet → elő- és hátlap

Ezért az ügyfeleknek nem kell egyszerűen az alváz külső méretei szerint kiválasztani a termékeket, hanem a tényleges belső szerkezetnek megfelelően megtervezhetik az alvázat.

5. Alumínium profilszerkezet kiegyensúlyozott szerkezeti és hőelvezetési követelmények

Amellett, hogy az alváz karosszériájaként szolgál, az alumínium profilszerkezet hőelvezetésre is tervezhető, a profil szerkezeti jellemzőivel kombinálva.

Azon elektronikai alkatrészek esetében, amelyek belsejében bizonyos mértékű hőtermelés történik, a tervezés a tényleges termékigények szerint történhet:

• Heat dissipation areas
• Szellőztető szerkezetek
• Alkatrészek beépítési helyzetei
• Hőelvezetési utak

Meg kell jegyezni, hogy a tényleges hőelvezetési hatás a berendezés hőtermelésétől, az alkatrészek elrendezésétől, a profilszerkezettől és a fajlagos hőelvezetéstől függ, és a végső hőteljesítményt nem lehet kizárólag az alváz anyaga alapján megítélni.

6. Az első és a hátsó panelek a berendezés funkcióinak megfelelően megmunkálhatók

Az elülső és a hátsó panelek csavaros rögzítésűek, és egymástól függetlenül megmunkálhatók a tényleges felszerelési interfészeknek és az üzemeltetési követelményeknek megfelelően.

A rajzok alapján megmunkálható:

• USB interfész lyukak
• Tápfeszültség interfész lyukak
• Kommunikációs interfész lyukak
• Gomblyukak
• Jelzőlámpa lyukak
• Megjelenítési terület
• Szerelési furatok
• Szellőzőnyílások
• Egyéb speciális alakú nyílások

Ez lehetővé teszi, hogy ugyanaz a 30 mm-es alumínium profiltest alkalmazkodjon a különböző elektronikus eszközökhöz.

A termék összetétele

Műszaki előírások

Alkalmazható termékek és alkalmazási területek

A 30 mm-es vékony alumínium extrudált alváz elektronikus berendezésekhez nem korlátozódik egyetlen iparágra, hanem szerkezeti jellemzői alapján alkalmasabb az alkalmazások kiválasztására: 30 mm alacsony magasság + testreszabható hosszúság és szélesség + PCB kártyanyílások + rögzítő hornyok.

1. Beágyazott elektronikus eszközök

Alkalmas egyes elektronikus modulokhoz, amelyeket berendezésekbe, kapcsolószekrényekbe vagy más korlátozott helyekre kell telepíteni.

A 30 mm-es alacsony magasság csökkentheti a berendezés által elfoglalt függőleges teret.

2. Kis vezérlőmodulok

A főként PCB-kből, vezérlőáramkörökből és belső interfészekből álló kis vezérlőeszközöknél a belső kártyanyílások és rögzítőhornyok használhatók a modulok felszerelésére.

3. Adatgyűjtő modulok

Az adatgyűjtő berendezésekhez általában PCB-kre, csatlakozókra és adatinterfészekre van szükség.

Az alváz hosszának és szélességének testreszabásával a belső tér a tényleges NYÁK-méretek szerint tervezhető, az elülső és a hátsó panelek pedig interfészpozíciók szerint megmunkálhatók.

4. Kommunikációs és interfész modulok

A kommunikációs interfészeket, csatlakozókat vagy vezérlő interfészeket beépítendő kis elektronikai eszközök esetében az elülső és a hátsó panel a tényleges interfész-elrendezésnek megfelelően megmunkálható.

5. IoT és beágyazott elektronikus eszközök

Egyes IoT és beágyazott eszközök érzékenyek a termék mennyiségére, és viszonylag kis helyen kell elvégezniük a nyomtatott áramköri lapok és az elektronikus alkatrészek felszerelését.

A 30 mm-es fix magasság ilyen alacsony magasságú elektronikai eszközök alvázkialakítására használható.

3 tengelyes CNC egyedi megmunkálás

A Boyuan Hardware jelenleg főként 3 tengelyes CNC megmunkálást használ az alumínium alvázhoz és a kapcsolódó szerkezeti alkatrészekhez.

A termékrajzok szerint a következőket lehet elvégezni:

• Nyitások
• Fúrás
• Koppintás
• Szerelési furatok megmunkálása
• Interfész furatok megmunkálása
• Panel megmunkálás
• Szerkezeti horony megmunkálás
• Egyéb 2D/3D szerkezeti megmunkálás

Az elülső és a hátsó panelek a különböző eszközök interfész-elrendezése szerint megmunkálhatók, lehetővé téve, hogy ugyanaz az alumínium profiltest alkalmazkodjon a különböző elektronikai termékekhez.

Minőségellenőrzés

Egyedi alumínium profilú alváz esetén a következő tételek ellenőrizhetők a termékrajzok és a rendelési követelmények szerint:

Méretvizsgálat

Erősítse meg az alváz hosszát, szélességét és a legfontosabb szerkezeti méreteket.

CNC megmunkálási ellenőrzés

Vizsgálja meg az interfész furatokat, a rögzítési lyukakat, a menetes furatokat és az egyéb megmunkálási pozíciókat.

PCB szerelési ellenőrzés

Ellenőrizze a PCB és a belső kártyanyílások közötti illeszkedést.

A panel összeszerelésének ellenőrzése

Confirm the assembly of the front and rear panels with the chassis body.

Felületkezelési vizsgálat

Ellenőrizze a termék felületkezelésének hatását és megjelenését.

Késztermék összeszerelési ellenőrzése

A beszerelés után ellenőrizze, hogy az alváz minden szerkezeti része megfelelően illeszkedik-e.

Műhelybemutató

GYIK

1. kérdés: Testreszabható ennek a 30 mm-es alumínium profilú alváznak a hossza és szélessége?

Igen. Ennek a terméknek a magassága 30 mm, a hossza és szélessége pedig testreszabható a berendezés méretei, a PCB specifikációi és a belső szerkezeti követelmények szerint.

2. kérdés: A 30 mm az alváz rögzített magassága?

Igen. Ennek az alumíniumprofil-keresztmetszet-sorozatnak a rögzített magassága 30 mm. A fajlagos hosszúságot és szélességet a termék követelményei szerint határozzák meg.

3. kérdés: Telepíthető-e PCB a házba?

Igen. A termék belseje kártyanyílásokkal van ellátva, amelyek a tényleges szerkezetnek megfelelő NYÁK elhelyezésére és felszerelésére használhatók. A NYÁK konkrét méreteit és szerelési módját a termék szerkezetének megfelelően meg kell erősíteni.

4. kérdés: Megmunkálhatók az interfész furatok az alvázban?

Igen. Az elülső és a hátsó panelek interfész furatokkal, rögzítőfuratokkal, gomblyukakkal, jelzőlámpa furatokkal, kijelzőfelületekkel és egyéb szerkezeti nyílásokkal a termékrajzok szerint megmunkálhatók.

5. kérdés: Van az alváznak hőelvezető szerkezete?

Igen. A termék hőelvezető szerkezetű alumínium profil kialakítást alkalmaz, és a hőelvezetési tervezés a berendezés tényleges hőtermelési és szerkezeti követelményei szerint kivitelezhető.
