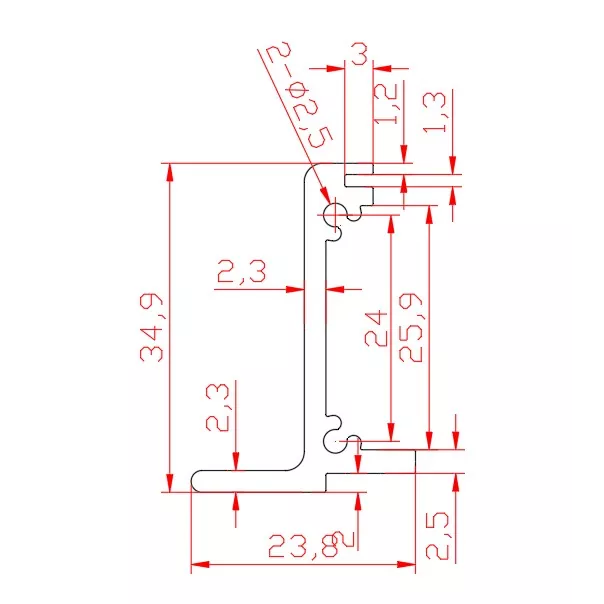

34,9 mm-es alacsony profilú alumínium extrudált ház elektronikus eszközökhöz

A 34,9 mm-es alacsony profilú alumínium extrudált váz elektronikus eszközökhöz alumínium profilszerkezetet alkalmaz. Az alváz magassága 34,9 mm-re van rögzítve, a hossza és szélessége pedig testreszabható a nyomtatott áramköri lap méreteinek, a belső alkatrészek elrendezésének és a berendezés telepítési követelményeinek megfelelően.

A ház belsejében NYÁK kártyanyílások és rögzítőhornyok találhatók, amelyek használhatók a NYÁK pozicionálására, a belső modulok rögzítésére és a szerkezeti rögzítésre. Maga az alumíniumprofil bizonyos hőelvezető képességgel rendelkezik, és a termék szerkezetével együtt hőelvezetési teret biztosít.

Az alacsonyabb magasságú, ultravékony alvázhoz képest a 34,9 mm-es magasság alacsony profilt tart fenn, miközben több szerelési helyet biztosít a PCB-k, interfészek és belső elektronikai alkatrészek számára, amelyek alkalmasak olyan elektronikus berendezésekhez, amelyeknek egyensúlyra van szükségük a kompakt méretek és a belső felszerelési hely között.

Termék felépítése

Tervezési előnyök

1. 34,9 mm fix magasságú, alacsony profilú elektronikus eszközökhöz

A 34,9 mm viszonylag alacsony alvázmagasság, ami csökkentheti a berendezés által elfoglalt teljes helyet.

A hagyományos magasságú elektronikus alvázhoz képest ez az alacsony profilú szerkezet jobban megfelel az eszközök vastagságára, szerelési magasságára vagy teljes térfogatára vonatkozó követelményeknek.

2. A hossz és a szélesség a berendezés követelményei szerint testreszabható

A termék magassága 34,9 mm, de a hosszúság és a szélesség nem rögzített méretek.

A megfelelő hosszúság és szélesség a következőképpen határozható meg:

• PCB méretei
• Alkatrészek elrendezése
• Interfészek száma
• Belső szerelési helyzet
• A berendezés teljes méretei
• Szerelési hely

Ezért ugyanaz a 34,9 mm-es profilszerkezet használható különböző méretű elektronikai eszközökhöz.

3. Beépített PCB kártyanyílások az áramköri lapok kényelmes rögzítéséhez

A ház belsejében egy kártyanyílás szerkezet található, amely a NYÁK elhelyezésére és felszerelésére használható.

Összehasonlítva azzal, hogy a nyomtatott áramköri lap rögzítéséhez kizárólag csavaros oszlopokra támaszkodunk, a kártyanyílás szerkezete lehetővé teszi, hogy a PCB-t a ház belső szerkezete mentén helyezzük el, ami szintén segít a belső elrendezés rendben tartásában.

4. A belső rögzítő hornyok megkönnyítik a moduláris elrendezést

A belső rögzítő hornyok különböző belső szerkezeti részek rögzítésére használhatók, mint pl.

• PCB-k
• Rögzítő konzolok
• Elektronikus modulok
• Rögzítő alkatrészek

Azoknál a berendezéseknél, amelyeknek korlátozott magasságon belül több alkatrészt kell elhelyezniük, a rögzítő hornyok rugalmasabb belső szerkezeti kialakítást biztosíthatnak.

5. Az alumínium profilszerkezet kiegyensúlyozza a szerkezeti szilárdságot és a hőleadást

Az alumínium profilú karosszéria nem csak a belső elektronikai alkatrészek védelmére szolgál, hanem stabil szerkezeti támaszt is biztosít.

Az alumínium jó hővezető képességgel rendelkezik, és magának a profilnak a szerkezetével kombinálva bizonyos hőelvezetési képességet igénylő elektronikus berendezésekhez használható.

6. Az első és a hátsó panelek CNC-megmunkálhatók

Az elülső és a hátsó panel a végleges eszközinterfész-elrendezésnek megfelelően megmunkálható, például:

• USB interfész lyukak
• Tápfeszültség interfész lyukak
• Kommunikációs interfész lyukak
• Jelzőlámpa lyukak
• Gomblyukak
• Szerelési furatok
• Egyéb speciális alakú nyílások

Ez lehetővé teszi, hogy a ház illeszkedjen az egyes elektronikus eszközök interfész-elrendezéséhez.

Műszaki előírások

Alkalmazható mezők

1. Kis adatgyűjtő eszközök

Alkalmas kis elektronikai eszközökhöz, amelyekhez nyomtatott áramköri lapokat, interfészek és adatgyűjtő modulokat kell telepíteni.

Az alacsony profilú, 34,9 mm-es szerkezet segít szabályozni az eszköz teljes hangerejét, míg a testreszabható hosszúság és szélesség a PCB-nek és az interfész elrendezésének megfelelően állítható.

2. Kommunikációs és interfész modulok

Alkalmas kommunikációs interfészekhez, jelátalakításhoz és csatlakozó típusú elektronikus modulokhoz.

Az elülső és a hátsó panel az interfészek számának és típusának megfelelően CNC-megmunkálható, míg a belső kártyanyílások PCB pozicionálásra használhatók.

3. Beágyazott elektronikus eszközök

Az olyan elektronikai modulok esetében, amelyeket berendezésekbe, kapcsolószekrényekbe vagy más korlátozott helyekre kell beszerelni, az alacsony profilú ház csökkentheti a felszerelési helyigényt.

4. Ipari elektronikai modulok

Alkalmas néhány kisebb ipari elektronikai modulhoz, amelyek független házvédelmet igényelnek, mint például a vezérlőmodulok, interfész modulok és adatfeldolgozó modulok.

5. IoT és intelligens elektronikus eszközök

Azoknál az elektronikus eszközöknél, amelyeknek NYÁK-okat, kommunikációs modulokat és interfészeket kell integrálniuk egy kompakt házba, a 34,9 mm-es magasság egyensúlyt biztosít az eszköz méretei és a belső tér között.

Testreszabható elemek

Gyártási folyamat

Az ügyfél megadja a méreteket/rajzokat

↓

Erősítse meg a 34,9 mm-es rögzített magasság és hossz/szélesség méreteket

↓

Erősítse meg a NYÁK-ra, az interfészekre és a belső rögzítési követelményekre

↓

Alumínium profil megmunkálás

↓

Hosszvágás

↓

3 tengelyes CNC megmunkálás

↓

Első és hátsó panel megmunkálása

↓

Felületkezelés

↓

Alkatrész ellenőrzés

↓

Alváz összeszerelés

↓

Kész termék ellenőrzése

↓

Csomagolás és szállítás

Gyártási előnyök

Több mint 20 éves alumíniumtermék-gyártási tapasztalat

A Boyuan Hardware több mint 20 éve foglalkozik alumíniumtermékek és alumíniumprofillal kapcsolatos termékek gyártásával, alumíniumprofil alvázak, alumínium burkolatok, CNC megmunkált alkatrészek és egyéb termékek gyártásában.

kb. 10 000 ㎡ gyártóhely

A gyár gyártási területe körülbelül 10 000 ㎡, alumíniumtermékek megmunkálására, CNC megmunkálására, fúrására, menetfúrására, felületkezelésére, összeszerelésére és ellenőrzésére alkalmas.

kb. 300 meglévő formakészlet

A cég mintegy 300 meglévő formakészlettel rendelkezik, amelyek különböző specifikációjú alumíniumprofil termékek gyártására és fejlesztésére használhatók.

3 tengelyes CNC megmunkálás

Jelenleg elsősorban a 3 tengelyes CNC megmunkálást alkalmazzák, az alvázlemezek és profilok fúrása, menetfúrása, nyitása és egyéb megmunkálása a termékrajzok szerint végezhető el.

Minőségellenőrzés

A gyártás során a termékkövetelményeknek megfelelően megfelelő ellenőrzéseket lehet végezni, beleértve:

• Nyersanyag és profil megjelenési vizsgálat
• Hosszméret ellenőrzés
• CNC megmunkálási méretellenőrzés
• Furat helyzetének ellenőrzése
• Menetvizsgálat
• Panel megjelenésének ellenőrzése
• Felületkezelés megjelenésének vizsgálata
• Szerelési ellenőrzés
• Kész termék megjelenésének ellenőrzése

A kifejezett mérettűrési követelményekkel rendelkező termékek esetében az ellenőrzés az ügyfél rajzai és műszaki követelményei szerint végezhető el.

Műhelybemutató

GYIK

Q1. Testreszabható a 34,9 mm-es alacsony profilú alumínium extrudált váz magassága elektronikus eszközökhöz?

Ennek a modellnek a magassága 34,9 mm. A hosszúság és a szélesség testreszabható a berendezés követelményei szerint.

Q2. A hosszúság és a szélesség testreszabható?

Igen. A hossza és szélessége beállítható a PCB méretének, az alkatrészek elrendezésének, az interfész követelményeinek és a telepítési helynek megfelelően.

Q3. A házba belefér PCB?

Igen. Az alumínium extrudált szerkezet tartalmaz egy belső PCB-nyílást a PCB pozicionálásához és telepítéséhez.

Q4. Testreszabható az első és a hátsó panel?

Igen. A panelek CNC megmunkálhatók a szükséges interfészek, rögzítési furatok, jelzőnyílások és egyéb jellemzők szerint.

Q5. Hozzáadhatók-e rögzítőfuratok és menetes furatok?

Igen. Szerelőfuratok, fúrt furatok és menetes furatok a termékrajz szerint megmunkálhatók.

Q6. Van az alváznak hőelvezető szerkezete?

Igen. Az alumínium extrudált szerkezet hőelvezetési utat biztosít, és a belső alkatrész-elrendezés köré tervezhető.
