Hogyan javíthatja a CNC megmunkálású alumínium ház hornyokkal és kivágásokkal a pontosságot, az illeszkedést és a termék teljesítményét

Ha a berendezés pontos alkatrészpozícionálást, testreszabott szerelési jellemzőket és megbízható szerkezeti kialakítást igényel, aCNC megmunkált alumínium ház hornyokkal és kivágásokkalpraktikus gyártási megoldást kínál.BoyuanA hardver az ügyfél rajzai és szerkezeti követelményei szerint személyre szabott alumínium házakat gyárt, 3 tengelyes CNC marással, hogy hozzáférhető hornyokat, süllyesztett területeket, lépcsős felületeket, furatokat és kivágásokat készítsen elektronikus berendezésekhez és ipari szerelvényekhez.

A CNC-megmunkálású alumínium ház több, mint egy védőburkolat. Vájatai, rései, mélyedései és pontosan elhelyezett nyílásai segíthetik a belső alkatrészek elhelyezését, támogatják az összeszerelést és javítják a környező szerkezetekkel való integrációt. Ez a cikk ismerteti a fő megmunkálási jellemzőket, az anyaggal kapcsolatos szempontokat, a tervezési követelményeket, a gyártási folyamatot és a minőségi ellenőrzéseket, amelyeket a vásárlóknak értékelniük kell, mielőtt egyedi alumínium házat rendelnének. Azt is felvázolja, hogy a rajz-áttekintés hogyan segíti a gyártókat a megvalósíthatóság, a költségek és a termelés hatékonyságának felmérésében.

Tartalomjegyzék

1. Mi az a CNC megmunkált alumínium ház hornyokkal és kivágásokkal?
2. Mely megmunkálási jellemzők számítanak leginkább?
3. Mik a főbb előnyei?
4. Hogyan válasszuk ki az alumínium anyagot?
5. Hogyan készül az egyedi alumínium ház?
6. Milyen tervezési részleteket kell megadniuk a vásárlóknak?
7. Hol használják ezeket a házakat általában?
8. Hogyan hasonlítható össze a CNC megmunkálás más módszerekkel?
9. Hogyan értékelheti a gyártás minőségét?
10. Gyakran Ismételt Kérdések
11. Hogyan indíthatja el egyedi lakásprojektjét?

1. Mi az a CNC megmunkálású alumínium ház hornyokkal és kivágásokkal?

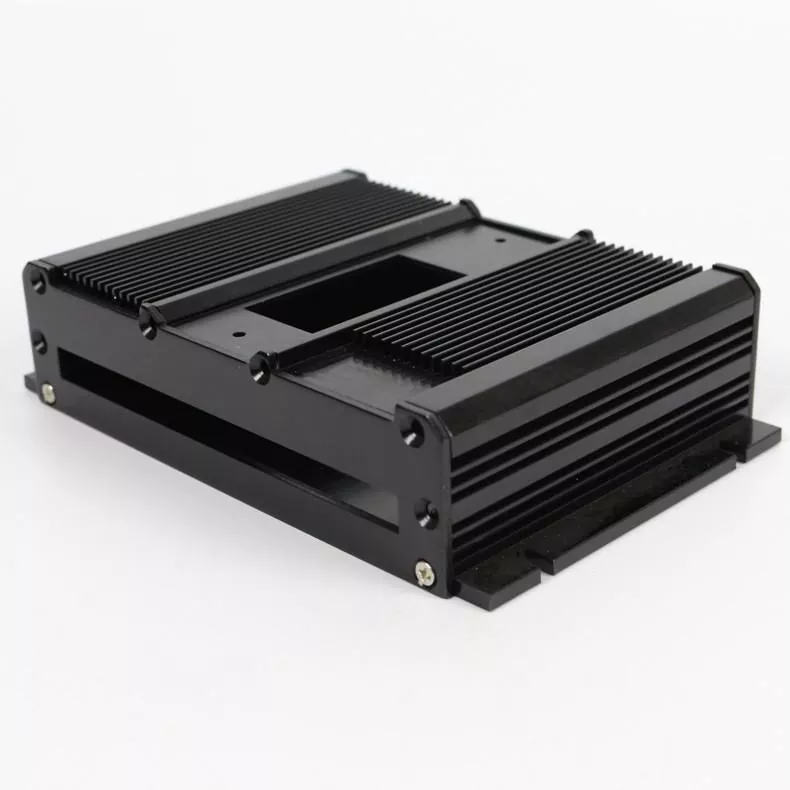

A CNC megmunkálású alumínium ház hornyokkal és kivágásokkal egy egyedi alumínium alkatrész, amelyet számítógéppel vezérelt megmunkálással gyártanak. CAD-modell vagy mérnöki rajz alapján a vágószerszámok eltávolítják az anyagot az alumínium munkadarabból, hogy létrehozzák a szükséges külső profilt, belső mélyedéseket, hornyokat, rögzítőfuratokat és egyéb funkcionális jellemzőket.

Az egyszerű négyszögletes háztól eltérően ez a ház több geometriát is tartalmazhat egyetlen alkatrészben. Egy horony elhelyezheti az illeszkedő részt, egy bemélyedő terület szabad helyet biztosíthat a belső szerelvény számára, és egy kivágás befogadhat egy csatlakozót, kábelt, rögzítőelemet vagy más interfészt.

A Boyuan Hardware termékét az ügyfelek rajzai és meghatározott szerkezeti követelmények alapján tervezték. A 3 tengelyes CNC marási folyamata számos funkciót támogat, ha azok geometriája, a munkadarab tájolása és a szerszám hozzáférhetősége megfelel a kiválasztott beállításnak.

A vásárlók számára alapvető szempont, hogy az egyes megmunkált jellemzők meghatározott mechanikai vagy összeszerelési célt szolgálnak-e. A jó geometria javítja az integrációt anélkül, hogy szükségtelen gyártási összetettséget okozna.

2. Mely megmunkálási jellemzők számítanak leginkább?

Az egyedi alumínium ház hatékonysága attól függ, hogy egyedi jellemzői mennyire támogatják a teljes terméktervezést. Minden jellemzőt méretei, helyzete és a szomszédos összetevőkkel való kapcsolata alapján kell meghatározni.

Barázdák és rések

A hornyok és hornyok segíthetnek az alkatrészek megtalálásában, az illeszkedő alkatrészek megvezetésében, hézag kialakításában vagy a tervezési specifikus interfészek elhelyezésében. Szélességüket, mélységüket, hosszukat és helyzetüket egyértelműen meg kell határozni a tervezett illeszkedés biztosítása érdekében.

Süllyesztett területek és zsebek

A mélyedések helyet teremtenek a házon belül a belső alkatrészek vagy szerkezeti elemek számára. Méretüknek figyelembe kell vennie az alkatrészek burkolatát, a falvastagságot, a szerszámhoz való hozzáférést és a merevség fenntartásához szükséges maradék anyagot.

Lépcsős felületek

Különböző felületi magasságok határozzák meg a szerelési szinteket, az igazítási referenciákat vagy a szomszédos részek közötti távolságot. Ezeket a felületeket megfelelő referenciapontokból kell méretezni, hogy kapcsolataik konzisztensek maradjanak az összeszerelés során.

Egyedi furatok és kivágások

A lyukak és kivágások rögzítőelemeket, csatlakozókat, kábeleket és egyéb interfészeket tartalmazhatnak. Méretüknek, elhelyezkedésüknek és alakjuknak meg kell egyeznie a megfelelő párosítási összetevőkkel. A menetes furatok szintén világosan meghatározott menetspecifikációt és rögzítési mélységet igényelnek.

• Adja meg a horony szélességét, mélységét és helyzetét.
• Azonosítsa a kritikus rögzítési felületeket és referenciapontokat.
• Határozza meg a furatok átmérőjét, a távolságot és a menet részleteit.
• Győződjön meg arról, hogy a belső mélyedések megfelelő szerkezeti anyagot hagynak hátra.
• Külön azonosítsa a kozmetikai felületeket és a funkcionális interfészeket.

3. Mik a főbb előnyei?

Az egyedi CNC megmunkálás lehetővé teszi a tervezők számára, hogy több funkcionális részletet integráljanak egy házba, ahelyett, hogy egy alapprofilra hagyatkoznának, amely kiterjedt másodlagos módosításokat igényel.

Pontosabb komponensintegráció

Ha a mérnöki rajzon a kritikus méreteket megállapították, a megmunkált jellemzőket a tervezett összeállításnak megfelelően lehet elhelyezni. Ez segít csökkenteni az elkerülhető illesztési problémákat, és támogatja az ismételhető telepítést.

Nagyobb tervezési rugalmasság

A hornyok, zsebek, lépcsős felületek és testreszabott kivágások egy adott termékkonfigurációhoz illeszthetők. Ez a rugalmasság hasznos speciális berendezések, prototípusok és változó mechanikai követelményeket támasztó projektek esetében.

Könnyű szerkezeti kialakítás

Az alumínium a viszonylag alacsony sűrűség, a megmunkálhatóság és a szerkezeti teljesítmény hasznos kombinációját biztosítja. A megfelelően kialakított mélyedések eltávolíthatják a felesleges anyagokat, miközben megőrzik a tervezett alkalmazáshoz szükséges szilárdságot.

Funkcionális és vizuális összhang

A szabályozott megmunkálás meghatározott éleket, egységes jellemzőelrendezést és következetes felületi geometriát eredményezhet. A megfelelő kikészítés tovább erősítheti a végtermék megjelenését és környezeti követelményeit.

Ezek az előnyök az ötvözettől, az alkatrész geometriától, a tűrésektől, a megmunkálási beállításoktól és az ellenőrzési módszertől függenek. A teljesítményt ezért a tényleges alkalmazáshoz képest kell értékelni, nem pedig a gyártási folyamatból feltételezni.

4. Hogyan válasszuk ki az alumínium anyagot?

Az anyagválasztás befolyásolja a megmunkálhatóságot, a mechanikai tulajdonságokat, a korróziós viselkedést, a felületkezelést és az összköltséget. A megfelelő fokozat a ház terhelési viszonyaitól, működési környezetétől és funkcionális követelményeitől függ.

Az általános műszaki ötvözetek, mint például a 6061, gyakran megmunkált házaknál használatosak a megmunkálhatóság és a mechanikai tulajdonságaik egyensúlya miatt. A konkrét ötvözetet és temperálást azonban a gyártóval meg kell erősíteni, nem pedig minden projekt esetében feltételezni.

További háttérért a vásárlók megtekinthetik a Boyuan alumíniumgyártó webhelyet és a CNC-megmunkálású ház termékeinek részleteit.

5. Hogyan készül az egyedi alumínium ház?

A megbízható gyártási munkafolyamat a tervezési felülvizsgálattal kezdődik, és a megmunkáláson, a kikészítésen és a méretellenőrzésen keresztül folytatódik. A pontos sorrend az alkatrész geometriától és az egyeztetett specifikációktól függ.

1. Rajz és modell áttekintése:A gyártó megvizsgálja a CAD modellt, a méreteket, a tűréseket, a kritikus felületeket és a tervezett összeszerelést.
2. Anyag megerősítése:A szükséges alumíniumötvözet és anyagállapot a gyártás előtt egyeztetésre kerül.
3. A munkadarab előkészítése:Az állomány kiválasztása és rögzítése a tervezett megmunkálási műveletekhez megfelelő rögzítésben történik.
4. CNC marás:A hozzáférhető hornyok, mélyedések, profilok, lépcsők és kivágások megmunkálása a jóváhagyott terv szerint történik.
5. További műveletek:A fúrást, menetfúrást, sorjázást vagy más meghatározott műveleteket szükség esetén elvégezzük.
6. Felületkezelés:Bármilyen egyeztetett kezelést a mérethatások és a funkcionális felületek mérlegelése után alkalmazunk.
7. Ellenőrzés:A kritikus méreteket, a jellemzők helyét, a meneteket és a felületi viszonyokat a rajz alapján ellenőrzik.

A 3 tengelyes megmunkálásnál különösen fontos a szerszámhoz való hozzáférés és a munkadarab tájolása. Egyes összetett funkciók megkövetelhetik az alkatrész áthelyezését vagy a beállítás megváltoztatását. Ezen követelmények gyártás előtti felülvizsgálata segít azonosítani a lehetséges tervezési módosításokat és elkerülni a szükségtelen megmunkálási lépéseket.

6. Milyen tervezési részleteket kell megadniuk a vásárlóknak?

A teljes rajz segít a gyártónak megérteni, hogy mit kell gyártani, és mely méretek számítanak leginkább. A kétértelmű követelmények további pontosításokat, elkerülhető átdolgozásokat vagy késéseket eredményezhetnek.

Mielőtt árajánlatot kérne, készítse el az alábbi információkat:

• 3D CAD modell:Adjon meg egy megfelelő fájlt, például STEP-et, ha rendelkezésre áll.
• Méretezett műszaki rajz:Tartalmazza a teljes méreteket, a jellemzők helyét, a tűréseket és a nullapont hivatkozásokat.
• A horony és a mélyedés specifikációi:Határozza meg a szélességet, mélységet, hosszúságot és ezek rendeltetését.
• A furat és a menet részletei:Határozza meg az átmérőket, a menetszabványokat, a mélységeket és a helyzeti követelményeket.
• Anyagszükséglet:Adja meg az előnyben részesített ötvözetet, vagy kérje meg a gyártót, hogy ajánljon megfelelő opciót.
• Felületkezelés:Adja meg a kívánt felületet, megjelenést és minden olyan felületet, amelyet kezeletlenül kell hagynia.
• Rendelési mennyiség:Adja meg a prototípust, a mintát és a várható gyártási mennyiségeket, ahol releváns.
• Az ellenőrzéssel kapcsolatos elvárások:Határozza meg a működés szempontjából kritikus méreteket és minden szükséges ellenőrzési dokumentációt.

Az is fontos, hogy ne alkalmazzunk szükségtelenül szűk tűréseket minden méretre. Szigorúbb követelményeknek a kritikus interfészekre, az illeszkedő felületekre és a helymeghatározási funkciókra való összpontosítása segíthet egyensúlyban tartani a funkcionális teljesítményt és a gyártási költségeket.

7. Hol használják általában ezeket a házakat?

A CNC megmunkálású alumínium ház hornyokkal és kivágásokkal számos olyan alkalmazást támogathat, ahol fontos az egyedi geometria és az alkatrészek integrációja.

• Elektronikus berendezések:Házak és szerkezeti elemek meghatározott nyílásokkal, rögzítési pontokkal vagy belső hézagokkal.
• Ipari gépek:Egyedi alkatrészek, amelyek összekötik, megkeresik vagy támogatják a mechanikus szerelvényeket.
• Szerelési rendszerek:Alkatrészek hornyokkal, lépcsős felületekkel és pozicionálási jellemzőkkel.
• Hangszerelés:Házak, amelyek speciális alkatrész-interfészt és gondosan elhelyezett nyílásokat igényelnek.
• Speciális felszerelés:Kis mennyiségű vagy alkalmazás-specifikus alkatrészek, amelyek nem felelnek meg a szabványos burkolatméreteknek.

Bármely ház alkalmassága a teljes kialakítástól függ, beleértve a szerkezeti terheléseket, a hőviszonyokat, a tömítési követelményeket és a környezeti kitettséget. Ahol elektromos árnyékolás, behatolásvédelem vagy hőelvezetés szükséges, ezeket a funkciókat külön kell megtervezni és ellenőrizni.

8. Hogyan hasonlítható össze a CNC megmunkálás más módszerekkel?

A CNC megmunkálás különösen akkor hasznos, ha egy alkatrész testreszabott szolgáltatásokat, rajz alapú méretszabályozást vagy tervezési rugalmasságot igényel. Más gyártási eljárások gazdaságosabbak lehetnek a különböző gyártási körülmények között.

A legjobb folyamat az éves mennyiségtől, a geometriától, a tűrésektől, a szerszámköltségvetéstől és a szállítási követelményektől függ. Több megmunkálási jellemzőt tartalmazó egyedi házak esetében a rajz áttekintése segíthet eldönteni, hogy a CNC megmunkálás vagy a folyamatok kombinációja a megfelelőbb-e.

9. Hogyan értékelheti a gyártás minőségét?

A minőségértékelésnek arra kell összpontosítania, hogy a kész ház megfelel-e a dokumentált követelményeknek. A tiszta megjelenés hasznos, de nem helyettesíti a méretellenőrzést vagy a funkcionális ellenőrzéseket.

A beszállító értékelésekor vegye figyelembe az alábbi ellenőrző pontokat:

• Méretmegfelelőség:Ellenőrizze a kritikus horonymélységeket, a kivágások méretét, a furatok helyzetét és a teljes méreteket.
• Összeszerelési kompatibilitás:Ellenőrizze az illeszkedő alkatrészek, csatlakozók, rögzítőelemek és szerelési interfészek illeszkedését, ahol lehetséges.
• Felületi állapot:Vizsgálja meg, hogy nincsenek-e rajta sorja, karcolás, szerszámnyomok és egyéb, a specifikációnak megfelelő hibák.
• A szál minősége:Ellenőrizze a menet méretét, mélységét és használhatóságát a műszaki rajz alapján.
• Anyaga és kivitele:Ellenőrizze, hogy a megállapodás szerinti ötvözet és felületkezelés biztosított-e.
• Dokumentáció:Az átvételhez szükséges méretjelentésekről, anyagnyilvántartásokról vagy egyéb ellenőrzési dokumentumokról előzetesen egyeztetni kell.

Az ismételt megrendeléseknél az egyértelmű elfogadási feltételek és az ellenőrzött rajz-revíziók segítik a gyártási tételek közötti konzisztenciát. A beszállítókat tájékoztatni kell a termék tervezett felhasználásának minden olyan változásáról is, amely hatással lehet a megmunkálási vagy ellenőrzési követelményekre.

10. Gyakran Ismételt Kérdések

1. Készíthet-e Boyuan CNC megmunkálású alumínium házat hornyokkal és kivágásokkal egyedi rajz alapján?

Igen. A Boyuan Hardware egyedi házkövetelményeket fogad el az ügyfél rajzai és a meghatározott szerkezeti igények alapján. A gyártás megvalósíthatósága az alkatrész geometriától, a szükséges jellemzőktől és a rendelkezésre álló megmunkálási beállításoktól függ.

2. Előállíthatók-e hornyok és süllyesztett területek 3 tengelyes CNC marással?

Igen, feltéve, hogy a funkciók elérhetők a vágószerszámok számára, és alkalmasak a kiválasztott beállításhoz. A nehezen hozzáférhető funkciók áthelyezést, további beállításokat vagy tervezési módosításokat igényelhetnek.

3. Milyen információkat kell megadnom az árajánlathoz?

Adja meg a méretezett rajzot vagy 3D CAD modellt, az anyagkövetelményeket, a kritikus tűréseket, a felületi minőséget, a rendelési mennyiséget és az esetleges speciális ellenőrzési követelményeket. Ezek a részletek segítik a gyártót a megvalósíthatóság felmérésében és egy relevánsabb árajánlat elkészítésében.

4. Tartalmazhat-e a ház lyukakat, réseket és lépcsős felületeket egy alkatrészben?

Ezek a funkciók gyakran kombinálhatók egy kialakításban. Kompatibilitásuk a szerszám hozzáférhetőségétől, a falvastagságtól, a munkadarab pozicionálásától és a teljes megmunkálási sorrendtől függ.

5. Hogyan csökkenthetem az egyedi alumínium ház költségét?

Használjon praktikus méreteket, kerülje a szükségtelenül mély vagy keskeny zsebeket, lehetőség szerint szabványosítsa a furat- és menetspecifikációkat, és csak ott alkalmazzon szűk tűréseket, ahol a működés megköveteli. A rajz korai áttekintése azonosíthatja a megmunkálás egyszerűsítésének lehetőségeit.

6. Egy adott alumíniumötvözet alkalmas minden házalkalmazáshoz?

Nem. Az ötvözet kiválasztása a szilárdságtól, a megmunkálhatóságtól, a korróziónak való kitettségtől, a működési feltételektől és a befejezési követelményektől függ. Gyártás előtt erősítse meg a gyártóval az anyagminőséget.

7. Hogyan erősíthetem meg, hogy a kész alkatrész megfelel-e a követelményeimnek?

A mérnöki rajzban határozzon meg mérhető átvételi kritériumokat, és gyártás előtt állapodjon meg az ellenőrzési módszerekről. Különös figyelmet kell fordítani a kritikus méretekre, a jellemzők helyére, a szálakra és az illesztési felületekre.

11. Hogyan indíthatja el egyedi lakásprojektjét?

A jól megtervezett CNC megmunkált alumínium ház hornyokkal és kivágásokkal ötvözi a funkcionális geometriát a praktikus gyárthatósággal. Az egyes hornyok, mélyedések, furatok és kivágások céljának meghatározásával a vásárlók javíthatják az összeszerelési kompatibilitást, tisztázhatják a minőségi elvárásokat, és megalapozottabb döntéseket hozhatnak a gyártási költségekkel kapcsolatban.

A Boyuan Hardware testreszabott CNC-megmunkálású alumínium házmegoldásokat kínál az ügyfelek rajzai és szerkezeti követelményei alapján. Legyen szó új elektronikai alkatrész fejlesztéséről, ipari összeállítás finomításáról vagy speciális rögzítőalkatrészek beszerzéséről, a korai kommunikáció segíthet a megfelelő gyártási megközelítés kialakításában. Tekintse át a termékleírásokat és a testreszabási részleteket, készítse el a rajzokat, éslépjen kapcsolatba velünkmegbeszélni a projekt igényeit és árajánlatot kérni.
