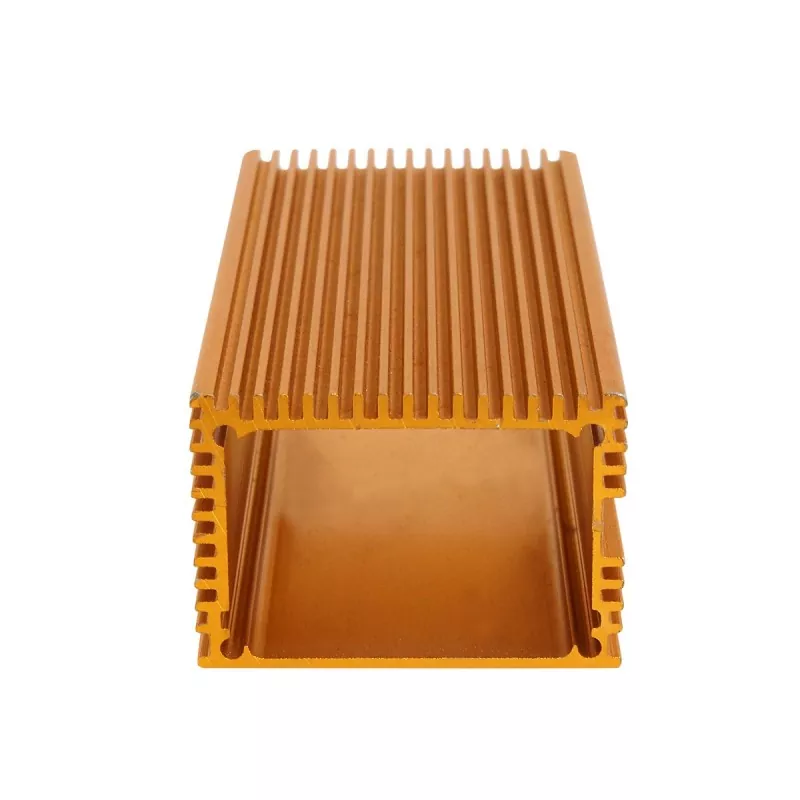

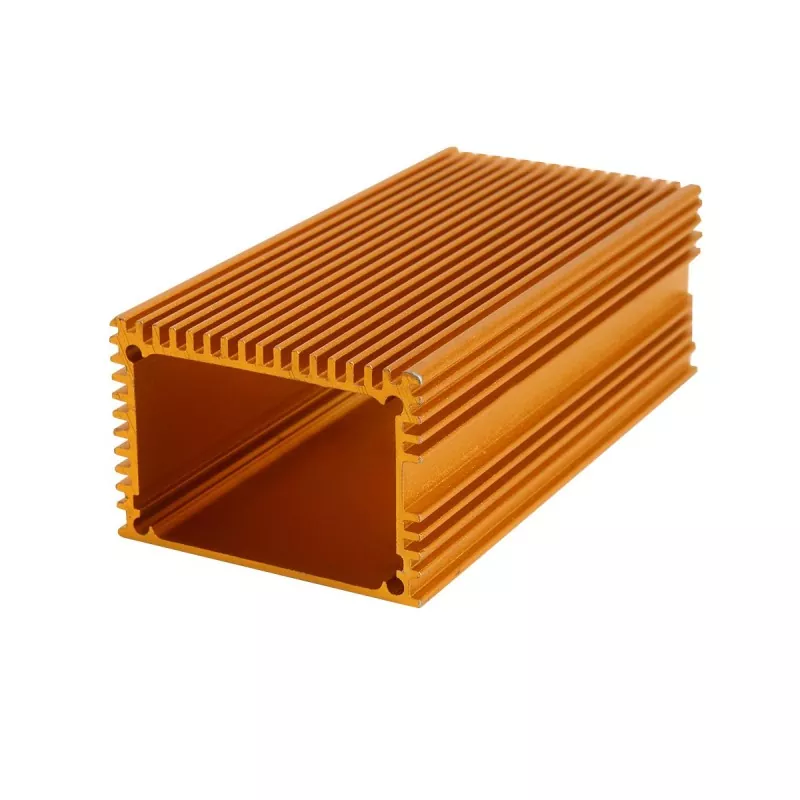

48×33 mm-es alumínium kommunikációs eszköz ház

A 33 mm-es magasságban NYÁK-ok, csatlakozók, sorkapcsok, tápmodulok és egyéb, mérsékelt magasságú komponensek helyezhetők el, míg a 48 mm-es szélesség nagyobb kártyákat és többportos elrendezéseket támogat. Olyan elektronikus berendezéseket céloz meg, amelyek valódi belső szerelési helyet, több interfészt és szerkezeti szilárdságot igényelnek, mégsem indokolja a nagy alumínium vázat.

A profiltest hosszra vágható és véglemezekkel, CNC megmunkálással, szerelőfuratokkal, illesztőnyílásokkal, menetes furatokkal, logókkal és felületkezeléssel befejezhető. A több mint 20 éves tapasztalattal és ~10 000 ㎡ gyárral rendelkező Boyuan Hardware kezeli a vágást, a háromtengelyes CNC-t, a fúrást, a menetfúrást, a felületkezelést, a lézergravírozást, a szitanyomást, az ellenőrzést és az összeszerelést.

Termék meghatározása

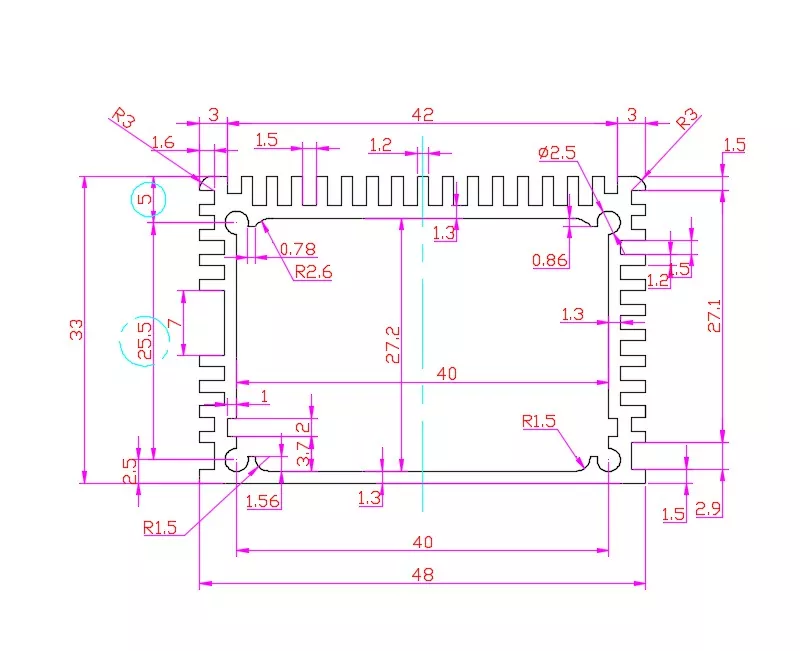

A 48 × 33 mm-es alumínium kommunikációs eszközház egy extrudált alumínium elektronikai eszközház, viszonylag bőséges belső térrel, körülbelül 48 mm × 33 mm keresztmetszettel.

Az alacsony profilú specifikációkhoz, például a 19 mm-es, 23 mm-es és 25 mm-es méretekhez képest a 33 mm-es magasság több helyet biztosít a PCB-k, csatlakozók, sorkapcsok, tápmodulok és más bizonyos magasságú elektronikus alkatrészek számára. Ugyanakkor a 48 mm-es szélesség a nagyobb nyomtatott áramköri lapok és több interfészes struktúrák elrendezési követelményeinek is megfelel.

Ezért ez a specifikáció jobban megfelel az olyan elektronikus berendezésekhez, amelyek bizonyos követelményeket támasztanak a belső szerelési hely, az interfészek száma és a szerkezeti szilárdság tekintetében, de nem kívánnak nagy alumínium házat használni.

Tipikus alkalmazások a következők:

• Ipari vezérlőmodulok
• Adatgyűjtő berendezések
• Kommunikációs berendezések
• Jelátalakító berendezés
• Mérő- és vizsgálóberendezések
• Tápellátás és vezérlő modulok
• IoT és beágyazott elektronikus eszközök
• Kisméretű műszerek és felszerelések

Az alumínium profil test a termék hosszának megfelelően vágható, és kombinálható véglemezekkel, CNC megmunkálással, rögzítő furatokkal, interfész nyílásokkal, menetes furatokkal, logóval és felületkezeléssel, így egy komplett elektronikus készülékházat alkothat.

Alapvető előnyei

1. 33 mm-es magasság, nagyobb belső teret biztosít az alkatrészeknek

A 48×33mm legszembetűnőbb jellemzője a 33 mm-es keresztmetszeti magasság.

Az alacsony profilú alumínium házakhoz képest bizonyos magassággal több elektronikai alkatrészt tud befogadni, így nem korlátozódik a vékony PCB-kre.

Például:

• Sorkapcsok
• Csatlakozók
• Kapcsolók
• Teljesítmény modulok
• PCB átmenő furat alkatrészek
• Kis vezérlőmodulok
• Kommunikációs modulok
• Érzékelő és interfész alkatrészek

A viszonylag összetett belső szerkezetű elektronikai termékek esetében a 33 mm-es magasság nagyobb tervezési határt biztosít.

A tényleges hasznosítható belmagasságot még ellenőrizni kell a profil falvastagsága és a fajlagos keresztmetszeti szerkezet szerint.

2. 48 mm szélesség, alkalmas PCB és több interfész elrendezéshez

A 48 mm-es szélesség nagyobb oldalteret biztosít, mint a keskenyebb keresztmetszetek, például 35 mm, 38 mm és 40 mm.

Ezért rugalmasabban elrendezheti: PCB + sorkapcsok + interfészek + vezérlőelemek.

Azoknál a termékeknél, amelyeknél több interfészt kell beállítani a homlokoldalon vagy az oldalon, jobb nyitási elrendezési teret is biztosíthat.

3. Kiegyensúlyozott méretek, alkalmas kompakt elektronikus eszközökhöz

A 48×33mm nem egy nagy alváz specifikáció, hanem a kis elektronikai modulok és a nagyobb elektronikai berendezések közötti méret.

Olyan elektronikai termékekhez alkalmas, amelyek:

• Több belső térre van szükség, mint az alacsony profilú házaknak
• Nincs szükség nagy alvázra
• Több elektronikus alkatrész beszerelése szükséges
• Több külső interfész szükséges
• Szeretné megtartani a teljes terméket kompaktnak

Ezért ez a méret különösen alkalmas alumínium házként kis ipari elektronikai berendezésekhez és vezérlőberendezésekhez.

4. Különböző hosszúságú terméksorozatokhoz alkalmas

Az alumínium profil keresztmetszete változatlan marad, és egyszerűen a belső NYÁK-nak és a komponensek számának megfelelő hosszúság beállításával különböző termékmodellek alakíthatók ki.

Például:

• Rövid változat → kis vezérlőmodulok
• Közepes hosszúságú → PCB + interfészek + vezérlőelemek
• Hosszabb verzió → adatgyűjtő, kommunikációs vagy több interfészes eszközök

Ugyanazon terméksorozat esetében ez csökkentheti a különböző keresztmetszetű burkolatok átépítésének szükségességét.

Műszaki előírások

Az olyan konkrét paraméterekre, mint az alumíniumötvözet minősége, a profil falvastagsága, a belső méretek, a hossztartomány, a megmunkálási tűrések és a felületkezelési színek a tényleges termékrajzoknak és rendelési követelményeknek kell vonatkozniuk.

Alkalmazási forgatókönyvek

1. Ipari vezérlőmodulok

A 48×33mm nagyobb belső terekkel rendelkezik, mint az alacsony profilú házak, így alkalmas néhány kisebb ipari vezérlőberendezéshez.

Például:

• Ipari vezérlőmodulok
• Vezérlő interfész modulok
• I/O modulok
• Beágyazott vezérlők
• Ipari elektronikus vezérlők

Ha a PCB-ket, terminálokat, csatlakozókat és vezérlőelemeket egyszerre kell belsőleg beszerelni, akkor a 48×33 mm-es méret nagyobb szerkezeti teret biztosíthat.

2. Adatgyűjtő és mérőberendezések

Az adatgyűjtő berendezéseknek általában PCB-ket, jel interfészt, sorkapcsokat és egyéb elektronikus alkatrészeket kell telepíteni.

A 48 mm-es szélesség viszonylag gazdag oldalsó elrendezést tesz lehetővé, a 33 mm-es magasság pedig bizonyos magasságú alkatrészeket tud befogadni.

Alkalmas:

• Adatgyűjtő modulok
• Adatgyűjtő berendezések
• Mérési modulok
• Jelfeldolgozó modulok
• Érzékelő interfész eszközök

3. Jelátalakító modulok

A jelátalakító termékek több bemeneti/kimeneti interfészt és belső áramköri kártyát igényelhetnek.

A 48 × 33 mm-es méret viszonylag bőséges rögzítési helyet biztosít a nyomtatott áramköri lapoknak és interfészek számára.

Például:

• Jelátalakító modulok
• Jel interfész modulok
• Ipari jelátalakítók
• Kommunikációs interfész eszközök

4. Ipari kommunikációs és hálózati berendezések

A kommunikációs interfészeket, NYÁK-okat és kapcsolódó elektronikai alkatrészeket beépítendő kis kommunikációs berendezésekhez 48×33 mm-es alumínium extrudált burkolat használható.

Alkalmas:

• Kommunikációs modulok
• Ipari kommunikációs eszközök
• Adatátviteli berendezések
• Hálózati interfész modulok
• Beágyazott kommunikációs elektronika

5. Kis teljesítmény- és vezérlőmodulok

Az alacsony profilú elektronikus házakhoz képest a 33 mm-es magasság több belső felszerelési helyet biztosít, így néhány kis teljesítményű és vezérlő elektronikai termékhez is használható.

Például:

• Teljesítményvezérlő modulok
• Elektronikus teljesítménymodulok
• Vezérlőegységek
• Tápellátási interfész modulok

Azt, hogy kifejezetten alkalmas-e, a belső alkatrészek méretei és a hőelvezetési követelmények alapján kell ellenőrizni.

6. Vizsgáló és mérőműszerek

A 48 × 33 mm-es kisméretű tesztelő és mérő elektronikai berendezésekhez használható.

Például:

• Elektronikus tesztmodulok
• Mérőeszközök
• Jelvizsgáló berendezések
• Monitoring berendezések
• Laboratóriumi elektronika

Ha a termék kijelzőt, több interfészt vagy viszonylag összetett belső áramkört igényel, ez a méret nagyobb szerkezeti helyet is biztosít, mint az ultravékony burkolatok.

Testreszabási paraméterek

GYIK

Q1: Milyen termékekhez alkalmas a 48 × 33 mm-es alumínium ház?

A 48 × 33 mm-es alumínium kommunikációs eszközház jobban megfelel ipari vezérlésre, adatgyűjtésre, kommunikációra, jelátalakításra, tesztelésre és mérésre, valamint egyéb kisméretű elektronikus berendezésekre, amelyek bizonyos belső felszerelési helyet igényelnek.

2. kérdés: A 48×33 mm alkalmas PCB-k beszerelésére?

Igen. A szerkezeti tervezés a NYÁK méretei, az alkatrész magassága és a szerelési mód szerint végezhető el.

3. kérdés: Mi a különbség a 48 × 33 mm és a 44 × 25 mm között?

A 48×33mm nagyobb szélességben és magasságban is, így nagyobb belső teret tud biztosítani, és jobban megfelel a nagyobb NYÁK-méretekkel, magasabb alkatrészekkel vagy több interfésszel rendelkező termékekhez.

A 44 × 25 mm kompaktabb, alkalmas olyan elektronikus modulokhoz, amelyek szabályozni szeretnék a termék teljes mennyiségét.

4. kérdés: Mi a különbség a 48 × 33 mm és a 38 × 29 mm között?

Mindkettő bizonyos magasságú kompakt házakhoz tartozik.

A 48×33mm nagyobb teljes keresztmetszettel rendelkezik, így jobban megfelel a nagyobb PCB-területet, több interfészt vagy több belső alkatrészt igénylő termékekhez.

A 38×29mm kompaktabb, alkalmas olyan elektronikus berendezésekhez, amelyek szigorúbb követelményeket támasztanak a külső méretekre vonatkozóan.

5. kérdés: Testreszabható a 48 × 33 mm hosszúság?

A hosszvágás a termék szerkezetének és a tényleges megmunkálási követelményeknek megfelelően végezhető.

Q6: Megmunkálhatók az interfész furatok?

Igen. A CNC nyílások az USB, RJ45, csatlakozók, sorkapcsok, tápegységek stb. tényleges méretei szerint készíthetők.

7. kérdés: Megmunkálhatók a rögzítőfuratok és menetes furatok?

Igen. Fúrás, menetfúrás és egyéb megmunkálás a termék összeszerelési szerkezetének megfelelően végezhető.

8. kérdés: Megmunkálható a kijelző?

Ha a termékbe kijelző modult kell beépíteni, akkor a burkolaton a tényleges rajzok alapján ennek megfelelő nyitásmegmunkálást lehet végezni.

9. kérdés: Mi a teendő, ha nem vagyok biztos abban, hogy a 48 × 33 mm megfelelő-e a termékemhez?

Megadhatja: PCB méretek + maximális alkatrész magasság + interfész pozíciók + termékhosszra vonatkozó követelmények.

Ez az információ felhasználható annak előzetes megítélésére, hogy ez a keresztmetszet alkalmas-e.

Milyen információk szükségesek a vásárláshoz?

Ha jelenleg nem rendelkezik teljes burkolati rajzokkal, először megadhatja a nyomtatott áramköri lap méreteit, a belső alkatrész magasságát és a termék általános méretre vonatkozó követelményeit az előzetes értékeléshez.
