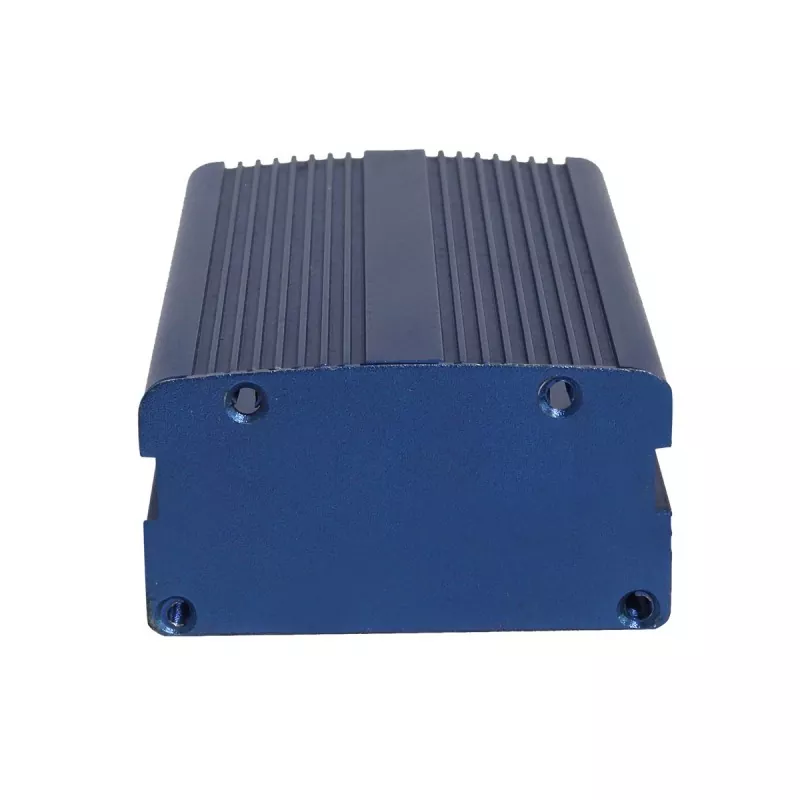

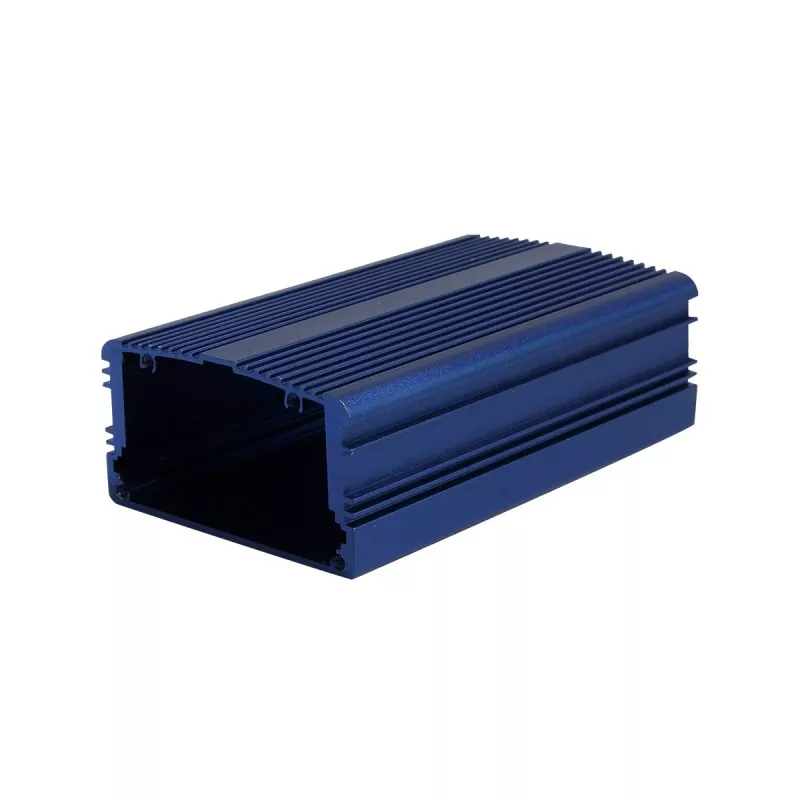

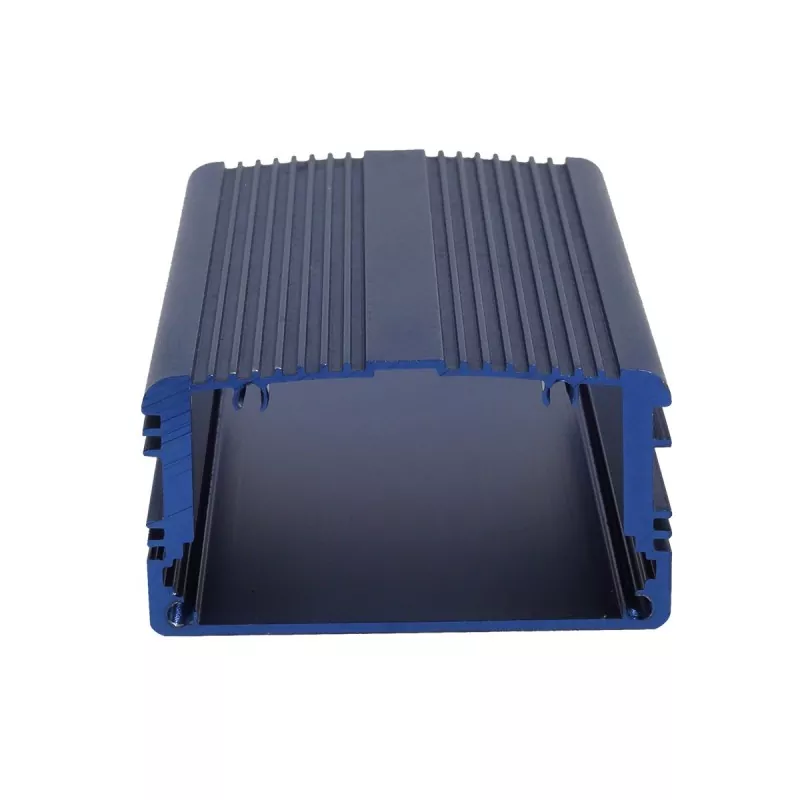

60×33 mm-es alumínium ipari vezérlődoboz ház

A 60 mm-es szélesség bőséges NYÁK-elrendezési teret biztosít, amely alkalmas nagyobb méretű áramköri lapok és több egymás mellett elhelyezett interfész elhelyezésére; A 33 mm-es magasság elegendő belső függőleges teret biztosít, amely képes befogadni magasabb alkatrészeket (mint például kb. 30 mm magas elektrolit kondenzátorok, kis transzformátorok, relék, közepes hűtőbordák stb.), támogatja a bonyolultabb áramköri rendszerek integrációját.

A 60 × 33 mm-es alumínium ipari vezérlődoboz ház különösen alkalmas műszerekben és mérőeszközökben, energiakommunikációs berendezésekben, metrómérnöki berendezésekben, orvosi berendezésekben, nyilvános műsorszórási rendszerekben, árnyékoló dobozokban, jármű tápegység burkolataiban, videoszerverekben, vezeték nélküli platformokon, GPS/GPRS modulokban, inverterházakban, interferenciagátló házakban, ipari áramellátási modulokban, hőcserélőkben, egyéb CPU-ban közepes méretű elektronikai eszközök, amelyek nagy belső térigényűek.

A termék előnyei

01 | 60×33 mm széles test, közepes magasságú kivitel

A 60 mm széles × 33 mm magas keresztmetszetű méret bőséges csomagolási helyet biztosít a közepes méretű elektronikus berendezések számára.

A 60 mm-es szélesség szélesebb, mint a szokásos 52-58 mm-es specifikációk, nagyobb PCB-elrendezéseket tesz lehetővé, és több egymás melletti funkciómodult és interfész-tervezést támogat, megfelel a többcsatornás bemeneti/kimeneti elrendezési követelményeknek; A 33 mm-es magasság megtartja a mérsékelt eszközvastagságot, miközben bőséges szerelési helyet biztosít az alkatrészekhez – a 33 mm-es magasságban körülbelül 30 mm magas elektrolitkondenzátorok, kis transzformátorok, relék és közepes magasságú hűtőbordák helyezhetők el, ami támogatja a viszonylag összetett áramköri rendszerek integrációs igényeit.

02 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz. Ez a szerkezet különösen alkalmas a sorozatfejlesztést igénylő elektronikai termékekhez.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet a 60 × 33 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, RJ45, repülési csatlakozók, BNC interfészek, tápcsatlakozók, SMA antenna interfészek stb.)
• Csavarlyukak és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hőelvezető nyílások és szellőzőnyílások
• Képernyős ablaknyílások
• Gomblyukak és kapcsolónyílások
• Rögzítési furatok és fali rögzítési lyukak
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

A 60 × 33 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | Hatékony hőelvezetési teljesítmény

Az alumíniumötvözet kiváló hővezető képességgel rendelkezik (hővezető képessége körülbelül 200 W/(m·K)). A 60 mm-es széles test kialakításával és a nagy házfelülettel kombinálva hatékonyan segítheti a belső tápegységeket a hő elvezetésében. A nagy hőtermeléssel rendelkező berendezések, például teljesítménymodulok és inverterek esetében az alumíniumház maga hatékony hűtőborda.

07 | Kiváló elektromágneses árnyékolási teljesítmény

A 60×33 mm-es alumínium ház jó elektromágneses árnyékolási megoldásként szolgálhat. Maga az alumíniumötvözet anyaga jó elektromágneses árnyékolási teljesítménnyel rendelkezik, és a bőséges 33 mm-es belső térrel kombinálva hatékonyan megakadályozza az elektromágneses interferenciát, alkalmas precíziós áramkörök és nagyfrekvenciás modulok védelmére.

08 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefélés, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, amelyek professzionálisabb megjelenést kölcsönöznek az elektronikus berendezéseknek.

Műszaki előírások

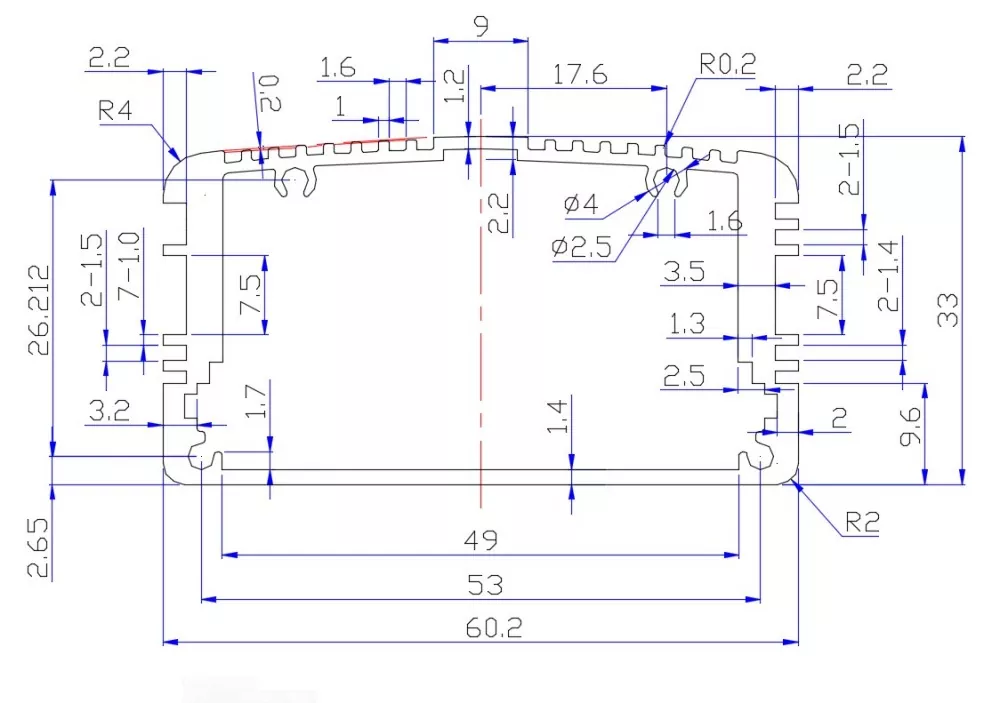

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas a 60 × 33 mm-es alumínium ház?

A 60 × 33 mm a széles testű, közepes magasságú alumínium házak kategóriájába tartozik – a 60 mm-es szélesség nagyobb PCB-ket és több egymás melletti funkciómodult fogad; a 33 mm-es magasság bőséges belső függőleges teret biztosít a magasabb alkatrészek és közepes hűtőbordák számára. Ezt a specifikációt széles körben használják műszerekben és mérőeszközökben, energiakommunikációban, metrótechnikában, orvosi berendezésekben, hangosító rendszerekben és más iparágakban.

1. Műszerek, mérőeszközök és mérőberendezések

A 60×33mm ideális csomagolási megoldás műszer- és mérőtermékekhez:

• Műszer- és mérőszekrények
• Adatgyűjtő eszközök
• Jelgenerátor burkolatok
• Teljesítményelemzők
• Vizsgáló berendezések
• Precíziós mérőműszerek
• Elektronikus tesztelő berendezések

Miért alkalmas a 60×33mm műszerekre és mérőeszközökre? A műszereknek és a mérőknek általában szélesebb PCB-elrendezésre van szükségük a jelfeldolgozó áramkörök és több interfész elhelyezéséhez. A 60 mm-es szélesség bőséges szerelési helyet biztosít, a 33 mm-es magasságban pedig transzformátorok, relék és közepes magasságú alkatrészek is elférnek. Az alumíniumötvözet ház jó védelmet nyújt a műszereknek és a mérőknek, csökkenti a szükségtelen külső környezeti tényezők hatását, és ezáltal meghosszabbítja azok élettartamát.

2. Erőátviteli kommunikációs berendezések

• Teljesítménykommunikációs modulok
• Metrómérnöki kommunikációs berendezések
• Jelátalakító modulok
• Kommunikációs bázisállomás berendezések
• Adatátviteli modulok
• Videó szerverek

Miért alkalmas a 60×33mm teljesítménykommunikációra? A tápellátású kommunikációs berendezéseknek szélesebb PCB-elrendezésre van szükségük ahhoz, hogy több kommunikációs interfész és feldolgozó áramkör is elférjen. A 60 mm-es szélesség több interfészt támogat egymás mellett, a 33 mm-es magasság pedig lehetővé teszi a tápmodulok és kommunikációs modulok egymásra helyezését.

3. GPS/GPRS modulok és helymeghatározó berendezések

• GPS/GPRS modul házak
• Jármű GPS nyomkövetők
• Eszköz pozicionáló és nyomkövető eszközök
• Kültéri pozicionáló modulok
• Vezeték nélküli platform terminálok

Miért alkalmas a 60×33mm GPS modulokhoz? A GPS nyomkövető eszközöknek szélesebb PCB-elrendezésre van szükségük a GPS-modulok, kommunikációs modulok, antennák és akkumulátorok elhelyezéséhez. A 60 mm-es szélesség bőséges szerelési helyet biztosít, a 33 mm-es magasság pedig nagyobb kapacitású akkumulátorok vagy bonyolultabb áramkörök elhelyezésére alkalmas.

4. Tápegység modulok

• Kapcsoló tápegység modulok
• Járművek tápegység burkolatai
• Inverter burkolatok
• Egyenirányító alumínium házak
• DC-DC átalakító modulok
• Kommunikációs tápegységek
• AC/DC tápegységek, szabályozott tápegységek

Miért alkalmas a 60×33mm teljesítménymodulokhoz? A teljesítménymoduloknak általában olyan alkatrészeket kell befogadniuk, mint az elektrolit kondenzátorok (magassága elérheti a 30 mm-t), kis transzformátorok és hűtőbordák. A 33 mm-es magasság bőséges szerelési helyet biztosít, a 60 mm-es szélesség pedig széles PCB-elrendezést tesz lehetővé.

5. Árnyékoló dobozok és interferencia elleni alkalmazások

A 60×33 mm-es alumínium ház kiváló elektromágneses árnyékolási megoldásként szolgálhat:

• Elektronikus árnyékoló dobozok
• Interferenciagátló eszközök burkolatai
• Nagyfrekvenciás modulárnyékolás
• Precíziós áramkörvédő dobozok
• CPU hűtőborda házak

6. Orvosi berendezések

• Orvosi berendezések burkolatai
• Modulok tesztelése
• Monitoring berendezés modulok
• Hordozható orvosi műszerek

7. Ipari vezérlési és automatizálási modulok

• Ipari vezérlők
• Programozható logikai vezérlő (PLC) modulok
• Mozgásvezérlő modulok
• Motoros meghajtó modulok
• I/O bővítőmodulok
• Automatizálási vezérlő berendezések

8. Hangosítási és audioberendezések

• Hangosító rendszer berendezései
• Erősítő áramkörök
• Audio berendezések

Testreszabási tétel

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületén, amely alkalmas ipari elektronikai berendezésekhez és műszerházakhoz.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

A 60×33mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Miért válassza a Boyuan hardvert?

Az elektronikai berendezésgyártók számára sokkal fontosabb, hogy a szállító a tényleges terméknek megfelelően tudja-e elvégezni az alátámasztó megmunkálást, mint például a hossz, a véglemezek, az interfész nyílások, az ablaküvegek, a rögzítőfuratok, a hőelvezető szerkezetek, a PCB-szerkezetek, a felületkezelés és a logók.

A Boyuan Hardware több mint 20 éve az alumínium házak és alumínium alváz iparra összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, egyedi alumínium burkolat megmunkálást biztosítva.

A szabványos 60×33 mm-es alumíniumprofiltól a CNC-megmunkálású kész elektronikai burkolatig az ügyfél termékigénye szerint megmunkálhatunk.

Ha 60×33 mm-es alumínium ipari vezérlődoboz házat keres, szívesen elküldi PCB méreteit, termékrajzait vagy 3D modelljeit. Megerősíthetjük a specifikációt, a megmunkálási módszert és a testreszabási tervet a termék szerkezetének megfelelően.

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas a 60×33 mm-es alumínium burkolat?

A 60×33mm a széles testű, közepes magasságú alumínium burkolatok kategóriájába tartozik. Az alapvető alkalmazások közé tartoznak a műszerek és mérőeszközök, energiakommunikációs berendezések, metrómérnöki berendezések, orvosi berendezések, hangosító rendszerek, árnyékoló dobozok, jármű tápegységek, videoszerverek, vezeték nélküli platformok, GPS/GPRS modulok, inverterházak, interferencia-elhárító készülékházak, CPU hűtőbordaházak, tápmodulok, ipari vezérlőberendezések, stb. magasabb alkatrészeket is befogad.

2. 60×33 mm a burkolat hossza?

A 60×33 mm-es szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Testreszabható a 60×33 mm-es alumínium ház hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

4. A 33 mm-es magasságba beleférnek az elektrolit kondenzátorok?

Igen. Az elterjedt elektrolitkondenzátorok általában 25-30 mm magasak, és a 33 mm-es belső magasság teljes mértékben elfér. Konkrét megerősítésre van szükség az alkatrész méreteinek megfelelően.

5. A 33 mm-es magasságba belefér egy transzformátor?

Igen. A 33 mm-es magasság kis transzformátorok, relék és más magasabb alkatrészek befogadására alkalmas. Konkrét megerősítésre van szükség a transzformátor méreteinek megfelelően.

6. A 60×33mm alkalmas-e árnyékoló dobozokhoz?

Nagyon alkalmas. Maga az alumíniumötvözet anyaga jó elektromágneses árnyékolási teljesítménnyel rendelkezik, és a bőséges 33 mm-es belső tér összetett áramköri rendszereket képes befogadni, hatékonyan megakadályozva az elektromágneses interferenciát.

7. A 60×33mm alkalmas teljesítménymodulokhoz?

Nagyon alkalmas. A teljesítménymoduloknak általában olyan alkatrészeket kell befogadniuk, mint az elektrolitkondenzátorok és transzformátorok. A 33 mm-es magasság bőséges szerelési helyet biztosít, a 60 mm-es szélesség pedig széles PCB-elrendezést tesz lehetővé.

8. Lehet-e hőelvezető lyukakat készíteni az alumínium burkolaton?

Igen. A Boyuan Hardware hőelvezető réseket, szellőzőnyílásokat és egyéb hőelvezető szerkezeteket képes megmunkálni az ügyfél rajzai szerint, hogy segítse a berendezések hőelvezetését.

9. Megmunkálhatók az SMA antenna interfészek?

A CNC megmunkálás a vevői rajzok alapján a megfelelő interfész pozíciókon végezhető el. A 60 mm-es szélesség több interfész egymás melletti elrendezését teszi lehetővé. Azt, hogy kifejezetten alkalmas-e megmunkálásra, az interfész méretei és a burkolatszerkezet alapján kell ellenőrizni.

10. Különböző színek választhatók?

Igen. Az alumínium burkolat különböző megjelenési hatásokat érhet el olyan folyamatokkal, mint az eloxálás, és a szín tetszőlegesen testreszabható az ügyfelek igényei szerint.
