69×27 mm-es alumínium orvosi tápegység és vezérlőház

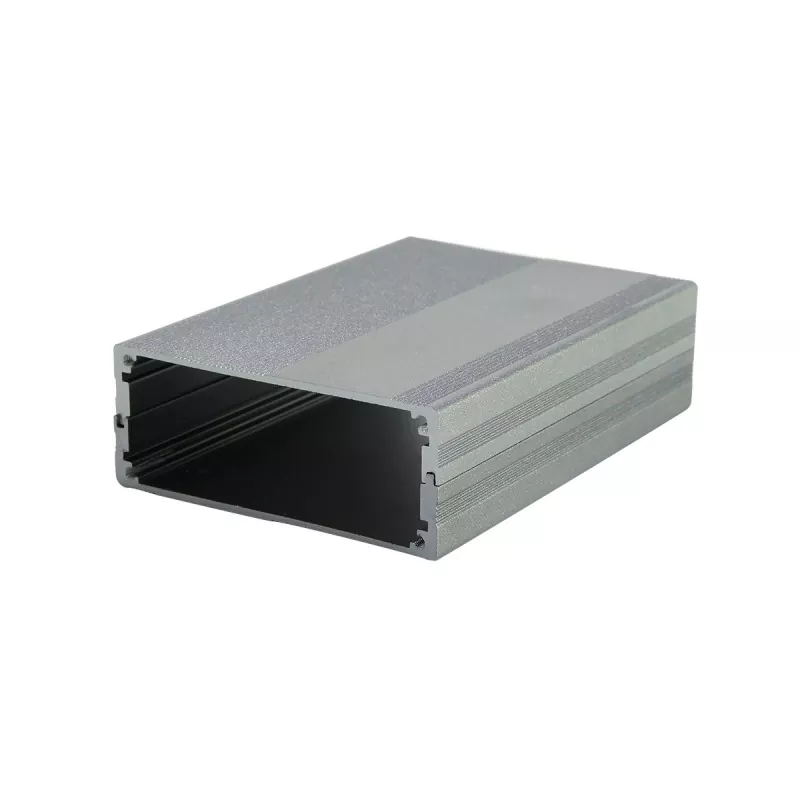

A Boyuan 69 × 27 mm-es alumínium ház egy széles testű, közepes magasságú elektronikai készülékház, amelyet alumíniumötvözet profilextrudálással alakítottak ki, külső keresztmetszete 69 mm (szélesség) × 27 mm (magasság), és a hossza tetszőlegesen testreszabható a tényleges felszerelési követelményeknek megfelelően.

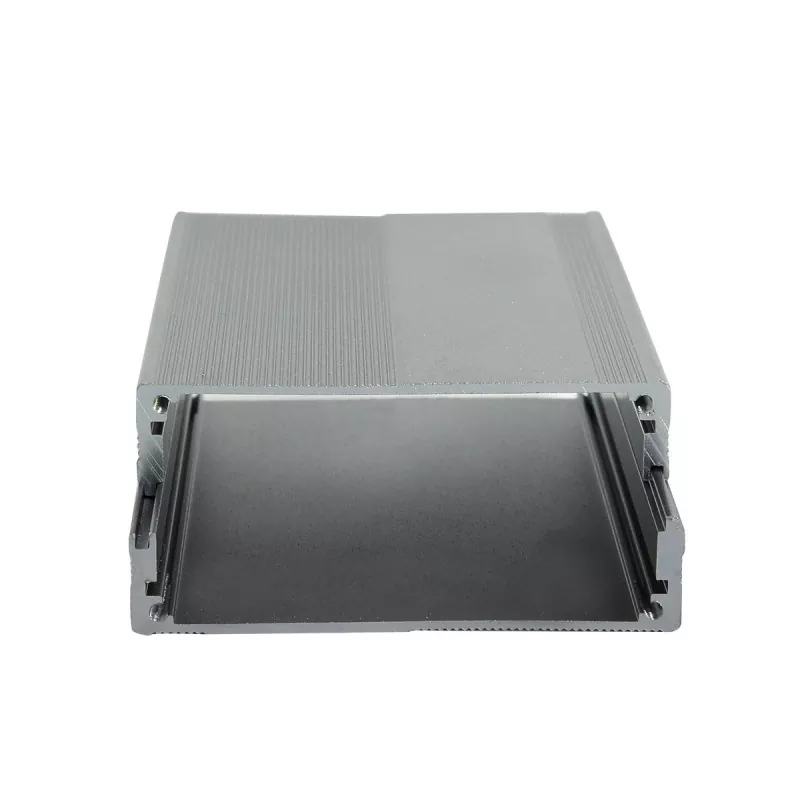

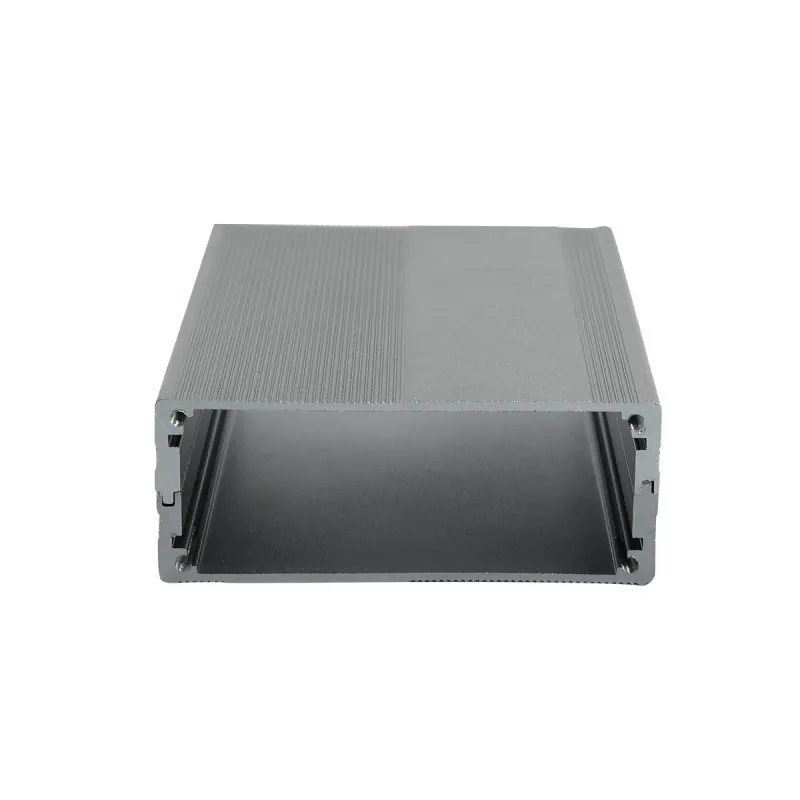

A 69 × 27 mm-es alumínium orvosi tápegység és vezérlőház alumínium profil extrudálással készül, fix főtest keresztmetszettel. A berendezés tényleges hosszának megfelelően vágható, és a végső összeszerelés véglemezekkel, CNC megmunkálással és egyéb támasztó folyamatokkal történik. A ház belsejét szabványos áramköri kártyanyílásokkal tervezték, és a PCB közvetlenül behelyezhető és rögzíthető további csavarok nélkül.

A Boyuan Hardware több mint 20 éve az alumínium burkolatok és alumínium alvázak gyártására összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, és egyedi alumínium burkolat-megmunkálást tud biztosítani az ügyfél rajzai, mintái vagy méretkövetelményei szerint.

Alapvető előnyei

01 | 27 mm magasság: a kritikus 3 mm több mint 24 mm

A piacon szokásos széles alumínium házak többnyire 24 mm magasak. A 69 × 27 mm-es 27 mm-re emeli a magasságot, miközben megtartja a 69 mm-es szélességet. Ez a 3 mm-es extra csekélynek tűnhet, de lényeges különbséget hoz – olyan komponensek befogadására, mint a körülbelül 25 mm magas elektrolitkondenzátorok, kis transzformátorok és relék. Az olyan berendezéseknél, mint az orvosi tápegységek és az ipari vezérlők, amelyeknek valamivel magasabb alkatrészeket kell befogadniuk, a 27 mm az "arany magasság", amely egyensúlyban tartja a karcsú megjelenést a funkcionális teljességgel.

02 | Alkalmas orvosi tápegységhez és vezérlőhöz

A 69 × 27 mm-es méretet éretten alkalmazzák az orvosi tápegységházak, orvosi eszközvezérlők, áramköri kártyaházak és hasonló forgatókönyvek piacán. Az orvosi berendezésekre szigorú követelmények vonatkoznak az elektromágneses kompatibilitásra és a hőelvezetésre vonatkozóan. Az alumíniumötvözet anyaga természetes elektromágneses árnyékolást és hőelvezetést biztosít, így ideális házválasztás orvosi elektronikai berendezések számára.

03 | Alumínium extrudált szerkezet, rugalmas hossz testreszabás

A szekrénytest 6063-T5 extrudált alumínium profilt használ, fix keresztmetszetű, és a hossza tetszőlegesen vágható az aktuális igényeknek megfelelően. Ugyanaz a profil alkalmazkodik a különböző hosszúságú NYÁK-okhoz, megkönnyítve a sorozatgyártást.

04 | Szabványos PCB kártyanyílások, hatékony összeszerelés

A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető, nagymértékben javítva az összeszerelés hatékonyságát.

05 | CNC precíziós megmunkálási támogatás

A CNC másodlagos megmunkálás a szabványos profil alapján végezhető el:

• Interfész nyílások (USB, RJ45, légi csatlakozók, tápcsatlakozók stb.)
• Csavarlyukak, menetes furatok, ellenfuratok
• Hőelvezető nyílások, szellőzőnyílások
• Gomblyukak, jelzőlámpa lyukak
• Képernyős ablaknyílások
• Logó lézergravírozás, szitanyomás

06 | Alumínium hőelvezetés, a berendezés élettartamának meghosszabbítása

Az alumíniumötvözet körülbelül 200 W/(m·K) hővezető képességgel rendelkezik, amely gyorsan képes hőt vezetni a belső tápegységekből, különösen alkalmas bizonyos mennyiségű hőt termelő berendezésekhez, például orvosi tápegységekhez és LED-meghajtókhoz.

07 | IP54 védelem, többféle környezethez alkalmazkodva

A 69 × 27 mm-es alumínium ház elérheti az IP54 védelmi szintet, por- és fröccsenésálló, alkalmas orvosi, ipari, kültéri és egyéb felhasználási forgatókönyvekre.

08 | Elektromágneses árnyékolás, interferencia elleni védelem

Maga az alumíniumötvözet jó elektromágneses árnyékolási teljesítménnyel rendelkezik, hatékonyan megakadályozva, hogy a külső elektromágneses interferencia befolyásolja a precíziós áramköröket.

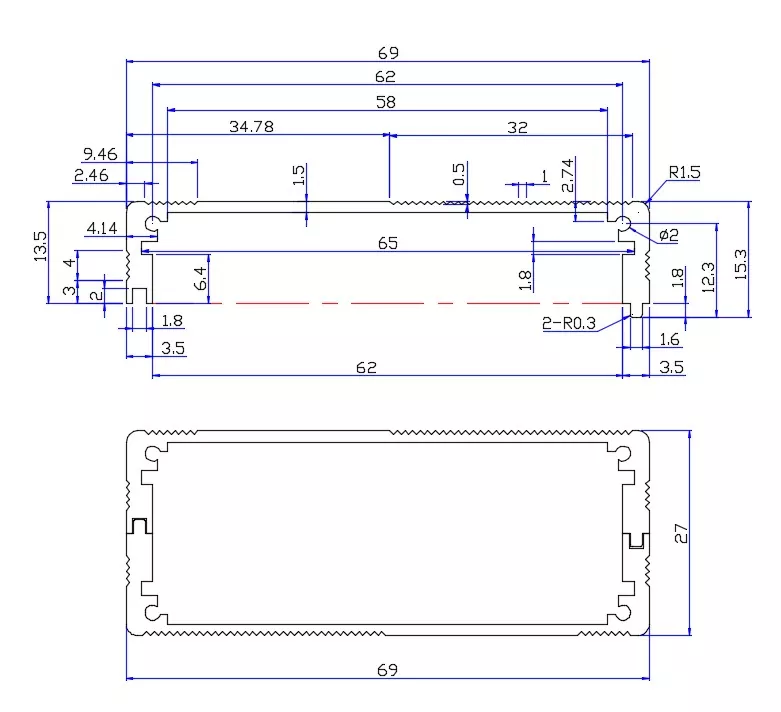

Műszaki előírások

Tipikus alkalmazási forgatókönyvek

1. Orvosi tápegységek és orvosi eszközvezérlők

Ez a legmagasabb és legkülönbözőbb alkalmazási irány a 69×27 mm-es méreteknél.

A 69 × 27 mm-es a piac által igazolt, mint az orvosi tápegységek és vezérlők kiforrott házspecifikációja. Az orvosi tápegységekben általában szűrőkondenzátorokat (magasság elérheti a 25 mm-t), transzformátorokat és hűtőbordákat kell elhelyezni. A 27 mm-es magasság több felszerelési helyet biztosít, mint a 24 mm-es. Az alumíniumötvözet ház jó elektromágneses árnyékolási teljesítményt nyújt, megfelel az orvosi berendezések EMC követelményeinek, míg az alumínium anyaga könnyen tisztítható és fertőtleníthető, megfelel az orvosi berendezések higiéniai szabványainak.

Alkalmazható termékek: orvosi kapcsolóüzemű tápegységek, orvosi eszközök vezérlőkártyái, monitormodulok, vizsgálóműszerházak.

2. Ipari teljesítménymodulok és LED-meghajtók

A 69 × 27 mm-es alumínium orvosi tápegység és vezérlőház széles körben használatos a tápegység és a LED-meghajtó területén. A tápmoduloknak szélesebb NYÁK-elrendezésre van szükségük a tápegységek és több interfész befogadásához. A 69 mm-es szélesség bőséges útvonalteret biztosít; a 27 mm-es magasságban elektrolit kondenzátorok és hűtőbordák helyezhetők el. Az alumíniumötvözet ház segíti a tápegységeket a hő hatékony elvezetésében, meghosszabbítva a tápegység élettartamát.

Alkalmazható termékek: kapcsolóüzemű tápegységek, LED meghajtó tápegységek, ipari tápegységek, DC-DC átalakítók.

3. GPS modulok és helymeghatározó berendezések

A 69 × 27 mm-t gyakran használják GPS-modulok és helymeghatározó nyomkövető berendezések házaihoz. A GPS-eszközöknek GPS-chipeket, kommunikációs modulokat, antennákat és akkumulátorokat kell befogadniuk. A 69 mm-es szélesség elegendő helyet biztosít a PCB-nek, a 27 mm-es vastagság pedig nagyobb kapacitású akkumulátorok befogadására képes.

Alkalmazható termékek: GPS/GPRS modulok, jármű GPS nyomkövetők, eszközpozícionáló eszközök, kültéri helymeghatározó modulok.

4. Műszerek és ipari vezérlés

Az alumínium extrudált burkolatokat széles körben használják műszerekben és mérőeszközökben, elektronikában, kommunikációban, automatizálásban, ipari vezérlésben és más iparágakban. A széles, 69 × 27 mm-es, közepes magasságú kialakítás kielégíti a műszertermékek nagy képernyős megjelenítési igényeit, és elegendő belső teret biztosít a vezérlőáramkörök és a tápegységek elhelyezéséhez.

Alkalmazható termékek: műszer- és mérőszekrények, ipari vezérlők, PLC modulok, adatgyűjtő modulok, automatizálási vezérlő berendezések.

5. Árnyékoló dobozok és interferencia elleni alkalmazások

Az alumíniumötvözet anyagának elektromágneses árnyékolási teljesítménye ideális választássá teszi a 69 × 27 mm-es precíziós áramkör-árnyékoló dobozokat. A bőséges, 27 mm-es belső térben összetett áramköri rendszerek is helyet kaphatnak, hatékonyan megakadályozva az elektromágneses interferenciát.

Alkalmazható termékek: elektronikus árnyékoló dobozok, interferencia-gátló készülékházak, nagyfrekvenciás modulárnyékolás, precíziós áramkörvédő dobozok.

69 × 27 mm vs 69 × 24 mm: Hogyan válasszunk?

Egyszerűen fogalmazva: ha készülékének 25 mm körüli elektrolit kondenzátorokat, kis transzformátorokat vagy reléket kell befogadnia, válassza a 69 × 27 mm-t; ha csak vékony vezérlőpanelről vagy digitális műszerről van szó, akkor 69×24mm is elegendő.

Testreszabható tartalom

Műhelybemutató

GYIK

1. Mi a különbség a 69×27mm és a 69×24mm között?

A 27 mm 3 mm-rel magasabb, mint 24 mm, több belső térrel rendelkezik, és olyan alkatrészeket is elhelyez, mint a körülbelül 25 mm magas elektrolit kondenzátorok, kis transzformátorok és relék. A 69 × 27 mm-es méret alkalmasabb olyan berendezésekhez, mint például az orvosi tápegységek és vezérlők, amelyeknek kissé magasabb alkatrészekre van szükségük.

2. A 69×27mm alkalmas orvosi tápegységekhez?

Nagyon alkalmas. A 69 × 27 mm-es alumínium orvosi tápegység és vezérlőház a piacon hitelesített, mint az orvosi tápegységek és vezérlők kiforrott házspecifikációja. Az alumíniumötvözet anyaga jó elektromágneses árnyékolást és hőelvezetést biztosít.

3. Ez a méret belefér az elektrolit kondenzátorokba?

Igen. Az elterjedt elektrolit kondenzátorok általában 22-25 mm magasak, és a 27 mm-es belső magasság teljes mértékben elfér. Konkrét megerősítésre van szükség az alkatrész méreteinek megfelelően.

4. 69×27 mm a ház hossza?

A 69×27mm szám a keresztmetszet méretére vonatkozik (szélesség × magasság). A hossza igény szerint tetszőlegesen vágható.

5. Megmunkálhatók-e a képernyő ablaknyílásai?

Igen. Megmunkálható LED digitális cső ablakok, LCD folyadékkristályos ablakok, jelzőfény furatok stb.

6. A Boyuan Hardware gyár vagy kereskedő?

Gyártó hozzávetőleg 10 000 négyzetméteres gyárterülettel Huizhouban, több mint 20 éves alumínium burkolatgyártási tapasztalattal és rajzok alapján történő egyedi megmunkálás támogatásával.
