63 × 32,5 mm-es alumínium elektronikai készülékház

A 63 × 32,5 mm-es alumínium elektronikai berendezésház egy közepes méretű, kompakt extrudált alumínium elektronikai készülékház, amely alkalmas olyan elektronikai termékekhez, amelyeknek bizonyos mennyiségű belső rögzítési helyre van szükségük, miközben az eszköz teljes térfogatát ellenőrzés alatt tartják.

A 63 mm-es szélesség több oldalsó elrendezési helyet biztosít a nyomtatott áramköri lapoknak és az elektronikus alkatrészeknek, mint az ultrakeskeny alumínium házak; a 32,5 mm-es magasság egy bizonyos magasságú hagyományos nyomtatott áramköri lapokat, csatlakozókat és elektronikus alkatrészeket tud fogadni, miközben megtartja a viszonylag kompakt eszközprofilt.

Ezért ez a méret alkalmasabb: közepes méretű NYÁK-mérettel, mérsékelt számú interfésszel rendelkező elektronikai berendezésekhez, valamint nem alacsony magasságú, de egy nagy alváz helyet nem igénylő alkatrészekhez.

A Boyuan Hardware profilvágást, háromtengelyes CNC-megmunkálást, fúrást, menetfúrást, interfésznyílásokat, végfelület-megmunkálást, logófeldolgozást, felületkezelést és alumíniumprofilok összeszerelését tudja elvégezni a termékrajzok szerint.

Miért alkalmas a 63 × 32,5 mm-es méret az ilyen típusú elektronikus termékekhez?

A 63 mm-es szélesség rugalmasabb PCB-elrendezést biztosít

A 40-50 mm körüli keskeny alumínium burkolatokhoz képest a 63 mm-es szélesség nagyobb oldalsó rögzítési területet biztosít a PCB-k számára.

Egyes termékek szélesebb PCB-vel, vagy ahol a csatlakozókat, terminálokat és elektronikus alkatrészeket egyidejűleg kell elhelyezni a PCB-n, a nagyobb szélesség csökkentheti a túlzsúfolt alkatrészek elrendezésének problémáját.

Különösen alkalmas olyan termékekhez, amelyek meghaladták a kis elektronikai dobozok helyigényét, de még nem érték el a nagy ipari alváz méretigényét.

32,5 mm magasság, hagyományos elektronikus alkatrészekhez alkalmas

A 32,5 mm-es magasság viszonylag praktikus tartományba esik.

Magasabb a belső magassága, mint az ultraalacsony profilú házak, mint például a 13 mm-es, 18 mm-es, 19 mm-es és 20 mm-es, a hagyományos PCB-k és csatlakozók befogadására alkalmas, miközben nem növeli jelentősen az eszköz vastagságát, mint a magas profilú termékek, például a 40 mm-es, 48 ​​mm-es és 80 mm-es.

Ezért ez a méret alkalmasabb: olyan elektronikai berendezésekhez, amelyek "megkövetelnek egy bizonyos alkatrészmagasságot, de mégis kiemelik a kompakt szerkezetet".

A 63 × 32,5 mm kiegyensúlyozottabb eszközkeresztmetszetet képez

A nyilvánvalóan lapos, alacsony profilú házakkal ellentétben a 63×32,5 mm-es szélesség-magasság arány kiegyensúlyozottabb.

Oldalsó NYÁK-teret és bizonyos függőleges beépítési helyet egyaránt tud biztosítani, így jó alkalmazkodóképességgel rendelkezik a viszonylag szabályos belső szerkezetű elektronikai modulokhoz.

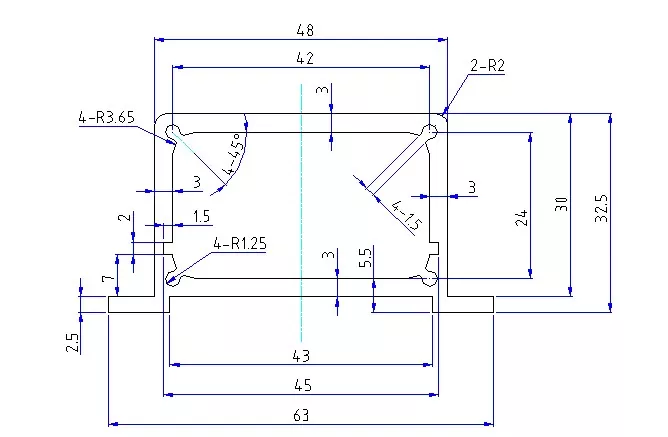

Műszaki előírások

Jegyzet: Az alumíniumötvözet minőségét, a profil falvastagságát, a belső keresztmetszet szerkezetét, a rendelkezésre álló belső teret, a hossztartományokat és a specifikus tűréseket meg kell erősíteni a tényleges profilok és műszaki rajzok szerint.

Milyen termékekhez alkalmas a 63 × 32,5 mm-es alumínium ház?

1 ipari elektronikus vezérlőmodul

A 63 × 32,5 mm jobban megfelel a szabályozott hangerővel rendelkező ipari elektronikai modulokhoz, de ezeknek továbbra is teljes belső vezérlőáramköröket kell telepíteni.

Az ilyen termékeknek általában egyszerre kell figyelembe venniük a nyomtatott áramköri lapokat, a tápellátási interfészt, a vezérlő interfészt és a jelzőelemeket.

A 63 mm-es szélesség jó oldalsó elrendezési teret biztosít, míg a 32,5 mm-es magasság viszonylag kompakt maradhat.

Ezért alkalmas önállóan működő ipari elektronikus vezérlőmodulokhoz, nem pedig nagy vezérlőszekrényekhez, amelyek sok kártyát és bonyolult belső szerkezeteket igényelnek.

2 Adatgyűjtő és jelátalakító modul

Az adatgyűjtő és jelátalakító termékeknek általában egyidejűleg kell elhelyezniük a NYÁK-okat, csatlakozókat és bemeneti/kimeneti interfészeket korlátozott helyen.

A 63 mm-es szélesség bizonyos oldalsó teret hagyhat az áramköri lapok és interfészek számára, a 32,5 mm-es magasság pedig hagyományos csatlakozókat és elektronikus alkatrészeket tud fogadni.

Ezért ez a méret alkalmasabb:

• Adatgyűjtő modulok
• Jelátalakító modulok
• Interfész konvertáló eszközök
• Kisméretű jelfeldolgozó berendezés

A 63 × 32,5 mm-es alumínium elektronikai berendezésház különösen alkalmas olyan termékekhez, amelyek viszonylag teljes funkcióval rendelkeznek, de az eszköz teljes méretének továbbra is kompaktnak kell maradnia.

3 Kommunikációs interfész modulok

A kommunikációs berendezések kis interfészmoduljainak általában egyszerre kell elrendezniük a kommunikációs áramköröket, csatlakozókat, jelzőlámpákat és tápegységeket.

A 63 mm-es szélesség bőségesebb interfészelrendezési területet biztosít, mint a keskeny házak, a 32,5 mm-es magasság pedig a hagyományos kommunikációs NYÁK-ok és kapcsolódó alkatrészek befogadására képes.

Ezért ez a méret egyfunkciós vagy több interfészes kis kommunikációs elektronikus modulokhoz alkalmas, nem pedig nagy kommunikációs alvázhoz.

4 Kisipari mérő- és vizsgálóberendezések

Egyes mérő- és vizsgálóberendezésekben nyomtatott áramköri lapokat, csatlakozási felületeket, gombokat vagy jelzőlámpákat kell telepíteni, de a teljes mennyiségnek nem kell túl nagynak lennie.

A 63 × 32,5 mm-rel egyensúlyt lehet elérni a belső tér és a külső méretek között.

A nagyobb szélesség interfészek vagy működési területek rendezésére használható, a 32,5 mm-es magasság pedig alapvető elektronikai alkatrészek rögzítési helyet biztosít.

Ezért alkalmas néhány kompakt mérési, tesztelési és elektronikus műszermodulhoz.

5 beágyazott elektronikus modul

Az olyan elektronikus modulok esetében, amelyeket más berendezésekbe kell integrálni, a háznak általában egyensúlyba kell hoznia a belső felszerelési helyet és a teljes elfoglalt térfogatot.

A nagyobb alumínium házakkal összehasonlítva a 63 × 32,5 mm-es méret megkönnyíti az eszköz hangerejének szabályozását, miközben több belső teret biztosít, mint az ultravékony házak.

Ezért a következőkre használható:

• Beágyazott vezérlőmodulok
• Ipari interfész modulok
• Elektronikus átalakító modulok
• Az eszköz belső funkciómoduljai

Hogy végső soron alkalmas-e, azt a beépítési helyzettel és a tényleges nyomtatott áramköri méretekkel együtt kell megerősíteni.

Milyen 63 × 32,5 mm-es PCB-hez alkalmas?

Ez a méret alkalmasabb közepes méretű PCB-khez, amelyek bizonyos oldalsó helyigényűek.

Kiválasztáskor ajánlatos egyszerre figyelembe venni:

A nyomtatott áramkör hossza és szélessége → NYÁK-rögzítési furatok pozíciói → maximális alkatrészmagasság → interfész pozíciók → kábelvezetés → a burkolat szabad belső tere.

Ha a NYÁK nagyon keskeny, akkor egy kisebb alumínium profil is megfontolható.

Ha a PCB szélessége nagy, de az alkatrész magassága nem magas, a 63 × 32,5 mm viszonylag megfelelő oldalteret biztosíthat.

Ha lényegesen magasabb teljesítménymodulokat vagy más alkatrészeket kell belsőleg beszerelni, akkor a 32,5 mm-es magasságnak megfelelő tényleges rendelkezésre álló belső teret tovább kell ellenőrizni.

Hogyan válasszunk 63×32,5 mm-es és hasonló méretek közül?

A 63×32,5 mm-es pozicionálás a következőképpen foglalható össze: nagyobb oldaltér, mint a kis alumínium házaknál, de nem igényel egy nagy alumínium váz méretet.

Milyen egyedi megmunkálást lehet biztosítani a 63 × 32,5 mm-es alumínium házhoz?

A Boyuan Hardware utómegmunkálást végezhet alumínium profilokon az ügyfél mérnöki rajzai szerint.

Nem szabványos megmunkálás termékrajzok alapján

A 63 × 32,5 mm-es alumínium burkolat esetében a tényleges projektek általában további utómegmunkálást igényelnek, nem pedig közvetlenül a feldolgozatlan profilt.

A tipikus megmunkálási folyamat a következőket tartalmazza:

Profilvágás → Homlokzat megmunkálása → Felületnyílások → Rögzítő furatok/fúrás → Véglemez megmunkálás → Logo → Felületkezelés → Ellenőrzés → Összeszerelés

Ha az ügyfél már rendelkezik 2D műszaki rajzokkal vagy 3D modellekkel, a megmunkálási pozíciók a rajzok alapján ellenőrizhetők.

Ha csak a nyomtatott áramkör és a termék méretei állnak rendelkezésre, akkor az első használat is lehetséges:

• PCB méretei
• Alkatrész magassága
• Interfész elrendezés
• A ház hossza

annak megítéléséhez, hogy a 63 × 32,5 mm megfelelő-e a termék szerkezetéhez.

Megmunkálási képességek

A Boyuan Hardware több mint 20 éves tapasztalattal rendelkezik az alumínium házak és alumínium alvázak iparában, körülbelül 10 000 négyzetméteres gyárterülettel és körülbelül 300 meglévő formával.

A fő megmunkálási lépések a következők:

• Alumínium profil vágás
• Háromtengelyes CNC megmunkálás
• Fúrás
• Koppintás
• Végfelület megmunkálása
• Interfész nyílások
• Felületkezelés
• Lézergravírozás
• Szitanyomás
• Termékellenőrzés
• Termék összeszerelés

Az alumínium burkolatok utómegmunkálása az ügyfél 2D mérnöki rajzai, 3D modelljei, nyomtatott áramköri adatai vagy termékmintái alapján történhet.

Egyedi megmunkálási folyamat

1. lépés | Termékinformáció megadása
Az ügyfelek 2D rajzokat, 3D modelleket, NYÁK-méreteket vagy termékmintákat biztosítanak.

2. lépés | Profil megerősítése
Győződjön meg arról, hogy a 63 × 32,5 mm-es keresztmetszet megfelel-e a NYÁK méretei, az alkatrész magassága és a szerelési szerkezet szerinti követelményeknek.

3. lépés | Határozza meg a hosszt
Határozza meg a profil vágási hosszát a készülék teljes méretei alapján.

4. lépés | Erősítse meg az utómegmunkálást
Határozza meg a megmunkálási követelményeket, például interfészek, rögzítőfuratok, menetes furatok, véglemezek és logó.

5. lépés | Minta megmunkálás
Készítsen mintákat a projekt követelményeinek megfelelően, és ellenőrizze a méreteket és az összeszerelési kapcsolatokat.

6. lépés | Tömeggyártás
Végezze el a tömeges megmunkálást a minta megerősítése után.

7. lépés | Ellenőrzés és összeszerelés
Végezzen méret-, megjelenés- és összeszerelési ellenőrzéseket a termékkövetelményeknek megfelelően.

8. lépés | Csomagolás és Szállítás
Csomagolás a termék méretei, mennyisége és szállítási módja szerint.

Kulcspontok a minta megerősítéséhez

A tömeggyártás előtt ajánlott ellenőrizni a következőket:

• A ház keresztmetszetének mérete
• A ház hossza
• PCB beépítési helyzet
• Hely a PCB és a burkolat között
• Alkatrész magassága
• Interfész pozíciók
• Nyitás méretei
• Szerelési furatok helyzetei
• A szál specifikációi
• Véglemez illeszkedés
• A logó pozíciója
• Felületkezelő hatás
• Általános összeszerelési hatás

Minőségi és kapcsolódó dokumentáció

A Boyuan Hardware a projekt követelményeinek megfelelően tud kapcsolódó termék- és anyagdokumentációt biztosítani.

Jelenleg elérhető:

• SGS-hez kapcsolódó dokumentáció
• SVHC-vel kapcsolatos dokumentáció
• Termékvizsgálati dokumentáció
• Termékméret és megmunkálást igazoló dokumentáció

Ha a projektnek konkrét anyag- vagy beszállítói auditálási követelményei vannak, azokat a megkeresés szakaszában előre meg lehet erősíteni.

Csomagolás és Szállítás

A megfelelő csomagolási megoldások a 63×32,5 mm-es alumínium burkolat hosszának, felületi állapotának és rendelési mennyiségének megfelelően alakíthatók ki.

Elérhető opciók:

• Egyéni védelem
• Karcolás elleni védelem
• Réteges csomagolás
• Belső elválasztás
• Külső karton csomagolás
• Tömeges, teljes karton csomagolás

A konkrét csomagolási módot a termék méretei, mennyisége és szállítási követelményei alapján határozzuk meg.

Miért válassza a Boyuan hardvert?

Több mint 20 éves alumíniumházipari tapasztalat

Hosszú távú elkötelezettség alumínium házak, alumínium alvázak és alumínium szerkezeti alkatrészek megmunkálásában.

kb. 10 000 ㎡ gyár

Gyártási feltételekkel felszerelt alumínium profil vágáshoz, CNC megmunkáláshoz, felületkezeléshez, nyomtatáshoz, ellenőrzéshez és összeszereléshez.

kb. 300 meglévő forma

A meglévő alumíniumprofil megoldások a termék méretei és szerkezete szerint illeszthetők.

Háromtengelyes CNC megmunkálás

Támogatja az interfésznyílásokat, a fúrást, a menetfúrást, a homlokfelület megmunkálását és más, nem szabványos szerkezeti megmunkálást.

Többfolyamatos koordináció

Vágás, CNC, fúrás, menetfúrás, felületkezelés, lézergravírozás, szitanyomás, ellenőrzés, összeszerelés a projektnek megfelelően koordinálható.

GYIK

Milyen termékekhez alkalmas a 63×32,5 mm-es alumínium ház?

Alkalmas közepes méretű NYÁK-val, több interfésszel rendelkező elektronikai termékekhez, valamint az eszköz kompakt megőrzésének szükségességéhez, például ipari elektronikus vezérlőmodulokhoz, adatgyűjtő modulokhoz, jelátalakító berendezésekhez, kommunikációs interfész modulokhoz és egyes mérő- és tesztelő berendezésekhez.

Mi a 63×32,5 mm-es legnagyobb jellemzője?

Kiegyensúlyozza az oldalsó szélességet és a burkolat magasságát. A 63 mm-es jó PCB- és interfészelrendezési helyet biztosít, a 32,5 mm-es pedig viszonylag kompakt maradhat.

A 63×32,5 mm alkalmas PCB-khez?

Megfelelő méretű NYÁK-okhoz használható, de a tényleges alkalmasságot meg kell erősíteni a NYÁK hosszának és szélességének, a rögzítési furatok helyzetének, az alkatrész magasságának és a profil belső szerkezetének megfelelően.

Milyen magasak lehetnek az alkatrészek 32,5 mm-es magassággal?

32,5 mm a külső keresztmetszet magassága. A tényleges rendelkezésre álló belső magasságból le kell vonni a profil falvastagságát és a belső szerkezetet, és a PCB beépítési helyzetével együtt kell kiszámítani.

A csatlakozónyílások megmunkálhatók?

Igen. A csatlakozómodellek és a műszaki rajzok alapján a megfelelő interfészfuratok megmunkálhatók.

Megmunkálhatók a menetes furatok?

Igen, fúrás és menetfúrás és egyéb CNC utómegmunkálás végezhető.

Testreszabható a ház hossza?

Igen, a profilvágás a készülék tényleges hosszának megfelelően elvégezhető.

Megmunkálhatók a PCB-rögzítő furatok?

Igen, a megfelelő megmunkálás elvégezhető a nyomtatott áramköri lap rögzítési nyílásainak helyzete és a burkolat szerkezete szerint.

Lehet-e mintákat adni?

A testreszabási projektekben a tényleges követelményeknek megfelelően megerősíthetők a minták.

16. Milyen információkat javasolt megadni érdeklődés esetén?

Annak ellenőrzésére, hogy a 63 × 32,5 mm-es alumínium elektronikai készülékház megfelelő-e az Ön termékéhez, javasoljuk, hogy adja meg:

• PCB hossza és szélessége
• A nyomtatott áramköri lapok rögzítési nyílásai
• Maximális alkatrész magasság
• A termékhez szükséges házhossz
• Interfészek száma
• Interfész típusa
• Interfész pozíciók
• Véglemez szerkezet
• Felületkezelési követelmények
• Becsült vásárlási mennyiség

Ha még nincs teljes műszaki rajz, először megadhatja:

A nyomtatott áramkör méretei + maximális alkatrészmagasság + termékhossz + interfész elrendezés

előzetes értékelésre.
