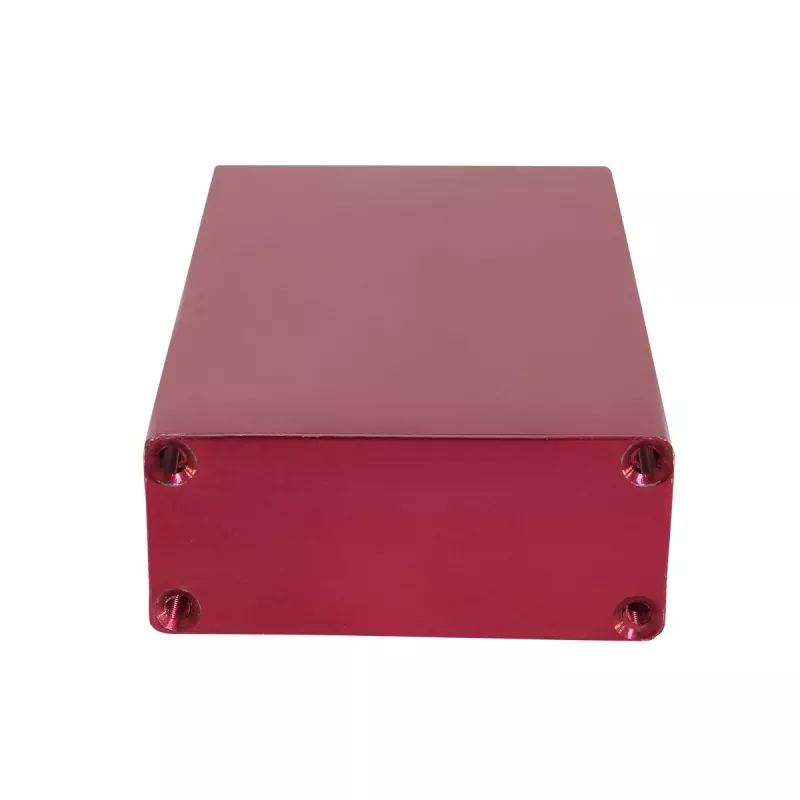

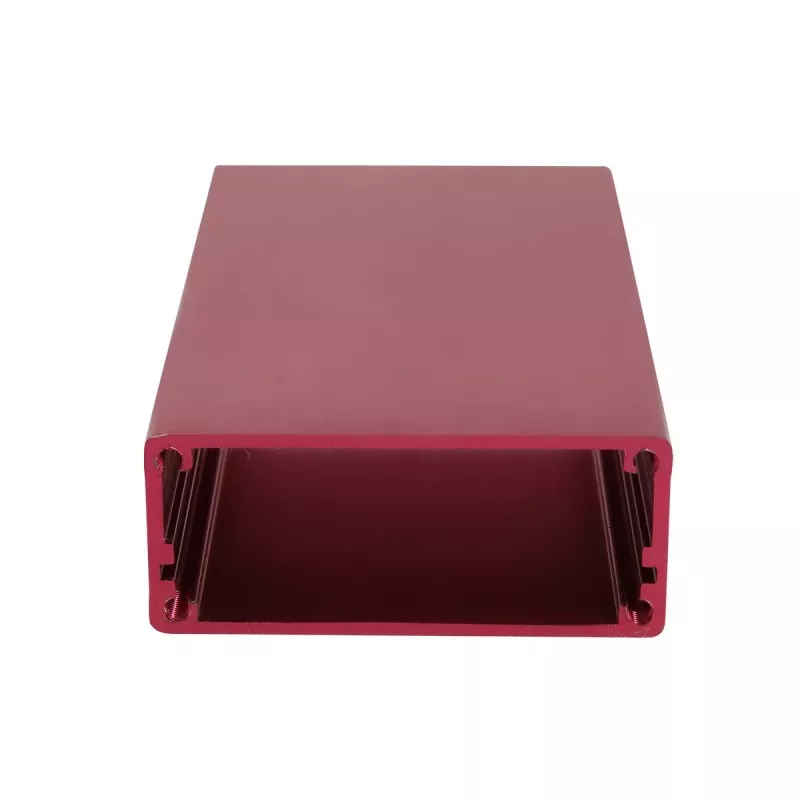

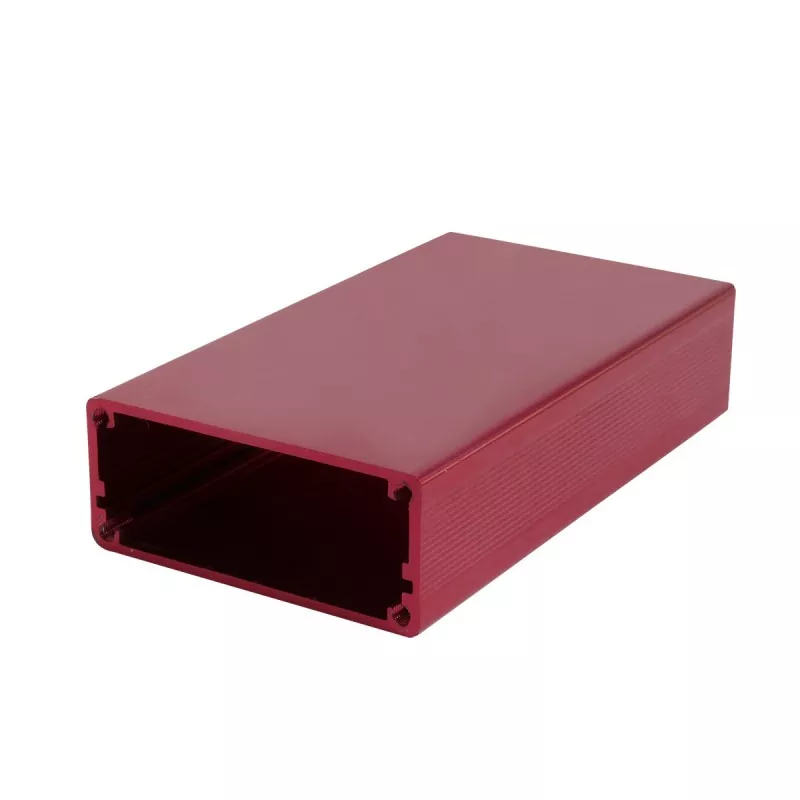

57×24 mm-es alumínium műszerház mérőberendezésekhez

Az 57 × 24 mm-es alumínium műszerházat a mérőberendezésekhez a kívánt hosszúságra vágják, és véglemezekkel, CNC megmunkálással és kapcsolódó folyamatokkal egészítik ki. A belső kártyanyílások lehetővé teszik a nyomtatott áramköri lap becsúsztatását és rögzítését extra csavarok nélkül, így olyan összeszerelési sebességet biztosítanak, amelyhez más háztípusok nem férnek hozzá.

A műanyag házakhoz képest az alumínium ház jobb szerkezeti szilárdságot és fémfelületet biztosít, valamint támogatja a CNC-megmunkálású interfészek, rögzítőfuratok, menetes furatok, SMA antennafuratok és hőelvezető nyílások használatát. A több mint 20 éves tapasztalattal és ~10 000 ㎡ gyárral rendelkező Boyuan Hardware vágást, CNC-t, fúrást, menetfúrást, felületkezelést, lézergravírozást, szitanyomást, ellenőrzést és összeszerelést biztosít.

Termékjellemzők

01 | 57 × 24 mm széles és vékony kialakítás

Az 57 mm széles × 24 mm magas keresztmetszet bőséges csomagolási helyet biztosít az elektronikus berendezések számára.

Az 57 mm-es szélesség szélesebb, mint a szokásos 52-55 mm-es specifikációk, nagyobb NYÁK-elrendezéseket tesz lehetővé, több egymás melletti funkciómodult és interfész-tervezést támogat, és megfelel a többcsatornás bemeneti/kimeneti elrendezési követelményeknek; A 24 mm-es magasság megőrzi az eszköz vékony megjelenését, miközben bőséges szerelési helyet biztosít az alkatrészekhez, kis transzformátorok, elektrolit kondenzátorok (tipikusan 18-22 mm magas), relék és közepes magasságú alkatrészek elhelyezésére, ami támogatja a viszonylag összetett áramköri rendszerek integrációs igényeit.

02 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz. Ez a szerkezet különösen alkalmas a sorozatfejlesztést igénylő elektronikai termékekhez.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet az 57 × 24 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, RJ45, repülési csatlakozók, BNC interfészek, tápcsatlakozók, SMA antenna interfészek stb.)
• Csavarlyukak és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hőelvezető nyílások és szellőzőnyílások
• Képernyős ablaknyílások
• Gomblyukak és kapcsolónyílások
• Rögzítési furatok és fali rögzítési lyukak
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

57 × 24 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | Hatékony hőelvezetési teljesítmény

Az alumíniumötvözet kiváló hővezető képességgel rendelkezik. Az 57 mm-es széles test kialakításával kombinálva hatékonyan segíti a belső alkatrészek hőelvezetését és meghosszabbítja a berendezés élettartamát.

07 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefélés, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, amelyek professzionálisabb megjelenést kölcsönöznek az elektronikus berendezéseknek.

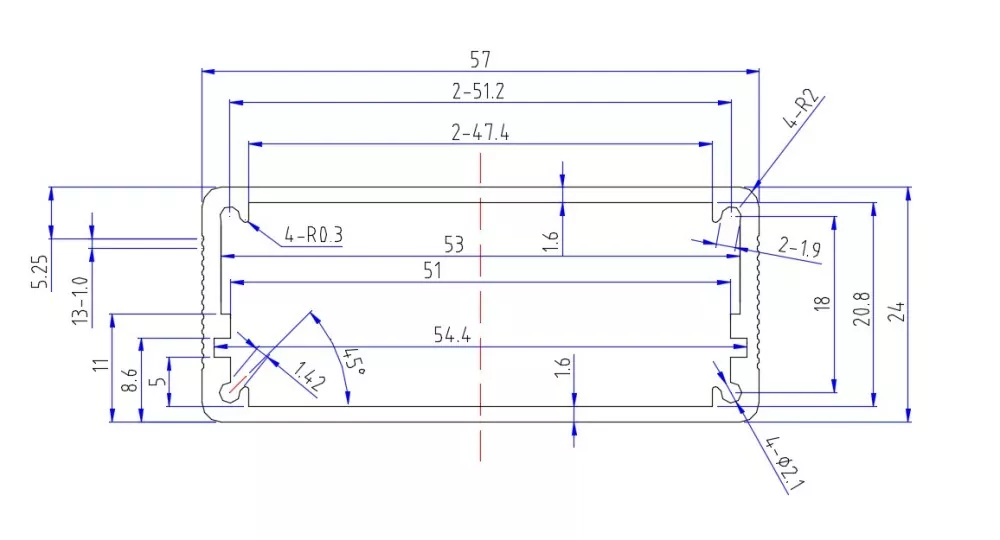

57×24 mm-es alumínium ház Műszaki adatok

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas az 57 × 24 mm-es alumínium ház?

Az 57 × 24 mm-es a széles testű, vékony alumíniumházak kategóriájába tartozik – az 57 mm-es szélesség nagyobb PCB-ket és több egymás melletti funkciómodult fogad; a 24 mm-es magasság megőrzi a vékony megjelenést, miközben bőséges belső teret biztosít. Ezt a specifikációt széles körben használják műszerekben és mérőeszközökben, energiakommunikációban, metrótechnikában, orvosi berendezésekben, hangosító rendszerekben és más iparágakban.

1. Műszerek, mérőeszközök és mérőberendezések

Az 57×24mm ideális csomagolási megoldás műszer- és mérőtermékekhez:

• Digitális szintek/digitális dőlésmérők
• Műszer- és mérőszekrények
• Adatgyűjtő eszközök
• Jelgenerátor burkolatok
• Teljesítményelemzők
• Vizsgáló berendezések
• Precíziós mérőműszerek

Miért alkalmas az 57×24mm műszerekre és mérőeszközökre? Az 57 × 24 mm-es klasszikus méretspecifikáció olyan mérőeszközökhöz, mint a digitális szintezők és dőlésmérők – a piacon lévő számos digitális szint (például az LXR-T600/T800/T1000/T1200) 57 × 24 mm-es alumíniumötvözet burkolatot használ. Az 57 mm-es szélességben nagy LCD-képernyők és mérőáramköri lapok helyezkednek el, a 24 mm-es magasság kényelmes markolatvastagságot biztosít, az alumíniumötvözet ház pedig kiváló ütés- és csavarodási ellenállást biztosít, biztosítva a mérési pontosságot.

2. GPS/GPRS és helymeghatározó berendezés

• GPS/GPRS modul házak
• Jármű GPS nyomkövetők
• Eszköz pozicionáló és nyomkövető eszközök
• Kültéri pozicionáló modulok
• Kis elektronikus csatlakozódobozok

Miért alkalmas az 57×24 mm-es GPS-nyomkövetőkhöz? A GPS nyomkövető eszközöknek szélesebb PCB-elrendezésre van szükségük a GPS-modulok, kommunikációs modulok, antennák és akkumulátorok elhelyezéséhez. Az 57 mm-es szélesség bőséges szerelési helyet biztosít, a 24 mm-es vastagság pedig alkalmas a járművek vagy berendezések belsejében való elrejtésre.

3. Kommunikációs modulok és vezeték nélküli berendezések

• Kommunikációs modulok
• Vezeték nélküli platformok
• Jelátalakító modulok
• Jelerősítő házak
• Vezeték nélküli platform terminálok
• Adatátviteli modulok
• Videó szerverek
• Routerek, vezeték nélküli vevők

4. Árnyékoló dobozok és interferencia elleni alkalmazások

Az 57×24 mm-es alumínium ház jó elektromágneses árnyékolási megoldásként szolgálhat:

• Elektronikus árnyékoló dobozok
• Interferenciagátló eszközök burkolatai
• Nagyfrekvenciás modulárnyékolás
• Precíziós áramkörvédő dobozok

Maga az alumíniumötvözet anyaga jó elektromágneses árnyékoló tulajdonságokkal rendelkezik, hatékonyan megakadályozva az elektromágneses interferenciát.

5. Tápegység modulok

• Járművek tápegység burkolatai
• Inverter burkolatok
• Egyenirányító alumínium házak
• DC-DC átalakító modulok
• Kapcsoló tápegység modulok

6. Ipari vezérlési és automatizálási modulok

• Ipari vezérlők
• Programozható logikai vezérlő (PLC) modulok
• Mozgásvezérlő modulok
• I/O bővítőmodulok
• Automatizálási vezérlő berendezések

7. Orvosi berendezések

• Orvosi berendezések burkolatai
• Modulok tesztelése
• Monitoring berendezés modulok
• Hordozható orvosi műszerek

8. Hangosítási és audioberendezések

• Hangosító rendszer berendezései
• Erősítő áramkörök
• Audio berendezések

Testreszabott paraméter

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületén, amely alkalmas ipari elektronikai berendezésekhez és műszerházakhoz.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 57×24mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 57×24 mm-es standard profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + képernyő ablakok + rögzítő lyukak + menetes furatok + hőelvezető nyílások + hornyok + lépcsők + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

Termékválasztási útmutató

Ha a PCB szélessége közel van 57 mm-hez

Az 57 × 24 mm ideális választás – az 57 mm-es szélesség bőségesebb PCB-útválasztási helyet és több egymás melletti interfész-elrendezést biztosít, és szélesebb, mint a szokásos 52-55 mm-es specifikációk.

Ha készüléke műszer vagy mérőműszer

Az 57×24 mm a digitális szintezők, dőlésmérők, vizsgálóműszerek és egyéb mérőberendezések klasszikus specifikációja. Az 57 mm-es szélességben nagy kijelzők fogadhatók, a 24 mm-es vastagság pedig kényelmes fogást biztosít.

Ha készüléke közepes magasságú alkatrészeket tartalmaz

A 24 mm-es magasságban kis transzformátorok, elektrolit kondenzátorok (18-22 mm), relék és közepes magasságú alkatrészek helyezhetők el, amelyek alkalmasak bizonyos belső függőleges teret igénylő elektronikai berendezésekhez.

Ha készülékének karcsú megjelenésre van szüksége

A 24 mm-es magasság megőrzi karcsú megjelenését, miközben bőséges belső teret biztosít, egyensúlyban tartva az esztétikát és a funkcionális teljességet.

Ha kompatibilitásra van szüksége több interfésszel

Az 57 mm-es szélesség több interfész egymás melletti elrendezését támogatja, mint például az RJ45, a repülési csatlakozók, a BNC, az USB és az SMA antenna interfészek, amelyek alkalmasak a gazdag interfészt igénylő kommunikációs és mérőberendezésekhez.

Ha készülékének jó hőelvezetésre van szüksége

Az alumíniumötvözet ház kiváló hővezető képességgel rendelkezik. Az 57 mm-es széles test kialakításával kombinálva hatékonyan segítheti a belső alkatrészek hőelvezetését.

Ha a PCB hossza különbözik

A profil a termék hosszának megfelelően vágható, és ugyanaz a keresztmetszeti specifikáció alkalmazkodik a különböző hosszúságú termékekhez.

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas az 57×24 mm-es alumínium burkolat?

Az 57×24 mm-es a széles testű vékony alumínium burkolatok kategóriájába tartozik. Az alapvető alkalmazások közé tartoznak a műszerek és mérőeszközök (digitális szintek, dőlésmérők), GPS/GPRS-modulok, kommunikációs modulok, árnyékoló dobozok, jármű tápegységházak, videoszerverek, vezeték nélküli platformok, inverterházak, orvosi berendezések, hangosító rendszerek stb. Az 57 mm-es szélesség bőséges PCB-elrendezési helyet biztosít, a 24 mm-es komponensek pedig közepesen vékony megjelenésűek.

2. 57×24 mm a burkolat hossza?

Az 57×24 mm-es szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Testreszabható az 57×24 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

4. A 24 mm-es magasságba beleférnek az elektrolit kondenzátorok?

Igen. Az elterjedt elektrolit kondenzátorok általában 18-22 mm magasak, és a 24 mm-es belső magasság teljes mértékben elfér. Konkrét megerősítésre van szükség az alkatrész méreteinek megfelelően.

5. Mi a különbség az 57 mm-es szélesség és az 52-55 mm között?

Az 57 mm szélesebb, mint a szokásos 52-55 mm-es specifikációk, nagyobb nyomtatott áramköri lapokat vagy több egymás melletti interfész elrendezést tesz lehetővé, különösen alkalmas szélesebb PCB-ket vagy többcsatornás bemeneti/kimeneti interfészt igénylő berendezésekhez.

6. Alkalmas az 57×24mm digitális szintezőhöz?

Nagyon alkalmas. A piacon számos digitális szintező (LXR-T600/T800/T1000/T1200) 57 × 24 mm-es alumíniumötvözet burkolatot használ, így ez egy klasszikus méretspecifikáció ezen a területen.

7. Lehet-e hőleadó lyukakat készíteni az alumínium burkolaton?

Igen. A Boyuan Hardware hőelvezető réseket, szellőzőnyílásokat és egyéb hőelvezető szerkezeteket képes megmunkálni az ügyfél rajzai szerint, hogy segítse a berendezések hőelvezetését.

8. Megmunkálhatók az SMA antenna interfészek?

A CNC megmunkálás a vevői rajzok alapján a megfelelő interfész pozíciókon végezhető el. Az 57 mm-es szélesség több interfész egymás melletti elrendezését teszi lehetővé. Azt, hogy kifejezetten alkalmas-e megmunkálásra, az interfész méretei és a burkolatszerkezet alapján kell ellenőrizni.

A Boyuan hardverről

A Boyuan Hardware több mint 20 éve az alumínium házak és alumínium alváz iparra összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, egyedi alumínium burkolat megmunkálást biztosítva.

A szabványos 57×24 mm-es alumíniumprofiltól a CNC-megmunkálású kész elektronikus burkolatig a vevői termékigények szerint tudunk megmunkálni.

Ha 57×24 mm-es alumínium műszerházat keres mérőberendezésekhez, szívesen elküldi PCB méreteit, termékrajzait vagy 3D modelljeit.
