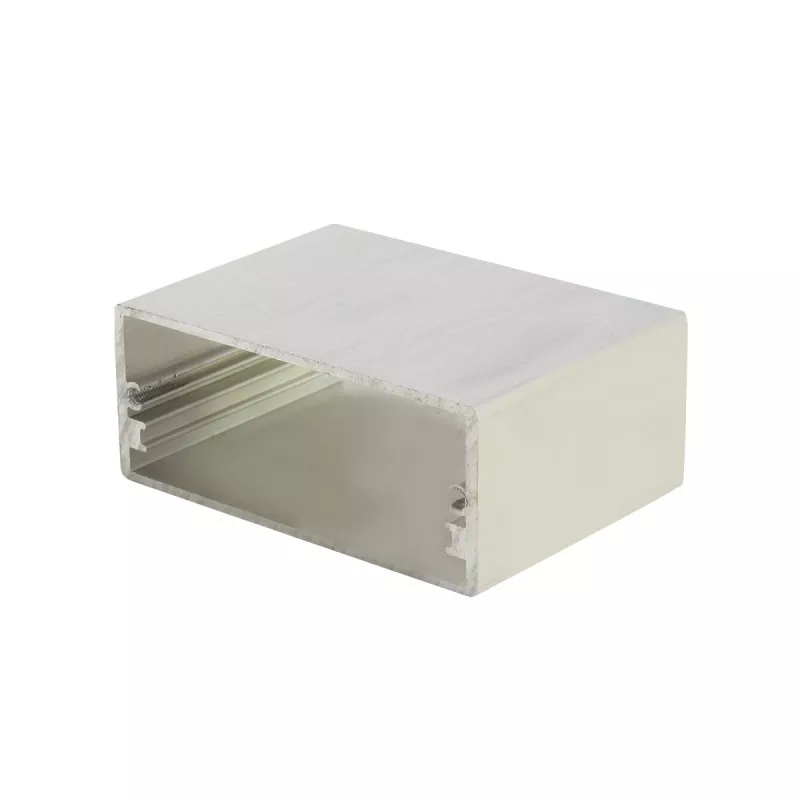

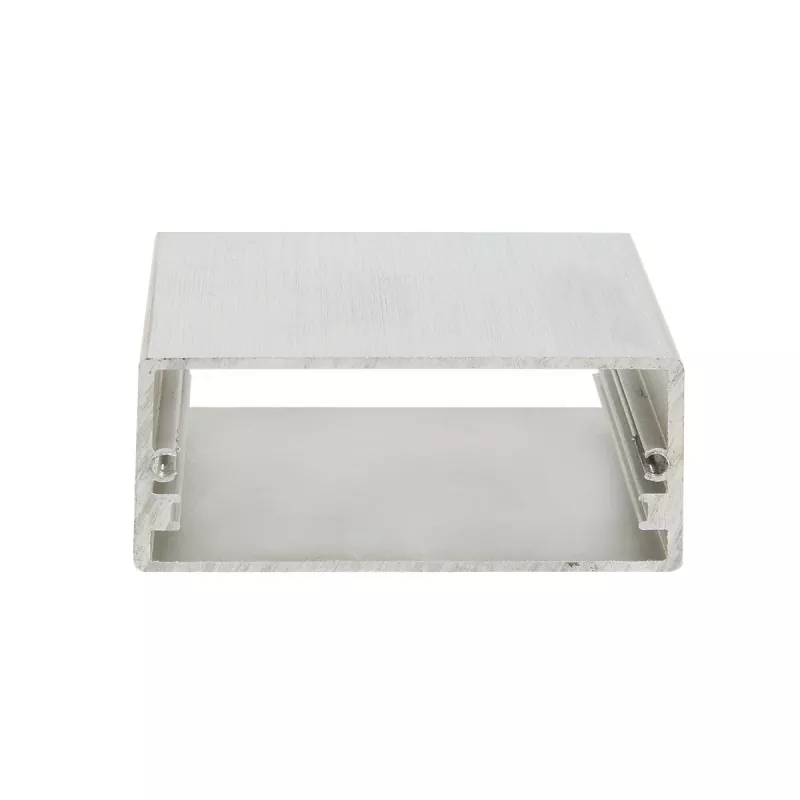

58×24 mm-es GPS modul alumínium ház

58×24 mm-es GPS modul alumínium ház — széles, vékony extrudált alumínium ház, amely egy kis szélességet ad az elektronika pozicionálásához és méréséhez. Az 58 mm-es szélesség meghaladja a szokásos 52-57 mm-es profilokat, így nagyobb nyomtatott áramköri lapokat, nagyobb kijelzőket és több egymás melletti funkciómodult tesz lehetővé, míg a 24 mm-es magasság megőrzi a karcsú megjelenést, és megtisztítja a kis transzformátorokat, elektrolit kondenzátorokat (általában 18-22 mm), reléket és közepes magasságú alkatrészeket.

A profiltestet a szükséges hosszra vágják, és véglemezekkel, CNC megmunkálással és kapcsolódó folyamatokkal egészítik ki. A belső kártyanyílások lehetővé teszik a nyomtatott áramköri lap becsúsztatását és rögzítését extra csavarok nélkül, így olyan összeszerelési sebességet biztosítanak, amelyhez más háztípusok nem férnek hozzá.

A műanyag házakhoz képest az alumínium ház jobb szerkezeti szilárdságot és fémfelületet biztosít, valamint támogatja a CNC-megmunkálású interfészek, rögzítőfuratok, menetes furatok, SMA antennafuratok és hőelvezető nyílások használatát.

A több mint 20 éves tapasztalattal és ~10 000 ㎡ gyárral rendelkező Boyuan Hardware vágást, CNC-t, fúrást, menetfúrást, felületkezelést, lézergravírozást, szitanyomást, ellenőrzést és összeszerelést biztosít.

Termékjellemzők

01 | 58×24 mm széles és vékony kialakítás

Az 58 mm széles × 24 mm magas keresztmetszet bőséges csomagolási helyet biztosít az elektronikus berendezések számára.

Az 58 mm-es szélesség szélesebb, mint a szokásos 52-57 mm-es specifikációk, nagyobb PCB-elrendezéseket tesz lehetővé, és több egymás melletti funkciómodult és interfész-tervezést támogat, megfelel a többcsatornás bemeneti/kimeneti elrendezési követelményeknek; A 24 mm-es magasság megőrzi az eszköz vékony megjelenését, miközben bőséges szerelési helyet biztosít az alkatrészekhez, kis transzformátorok, elektrolit kondenzátorok (tipikusan 18-22 mm magas), relék és közepes magasságú alkatrészek elhelyezésére, ami támogatja a viszonylag összetett áramköri rendszerek integrációs igényeit.

02 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz. Ez a szerkezet különösen alkalmas a sorozatfejlesztést igénylő elektronikai termékekhez.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet az 58 × 24 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, RJ45, repülési csatlakozók, BNC interfészek, tápcsatlakozók, SMA antenna interfészek stb.)
• Csavarlyukak és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hőelvezető nyílások és szellőzőnyílások
• Képernyős ablaknyílások
• Gomblyukak és kapcsolónyílások
• Rögzítési furatok és fali rögzítési lyukak
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

58 × 24 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | Hatékony hőelvezetési teljesítmény

Az alumíniumötvözet kiváló hővezető képességgel rendelkezik. Az 58 mm-es széles test kialakításával kombinálva hatékonyan segíti a belső alkatrészek hőelvezetését és meghosszabbítja a berendezés élettartamát.

07 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefélés, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, amelyek professzionálisabb megjelenést kölcsönöznek az elektronikus berendezéseknek.

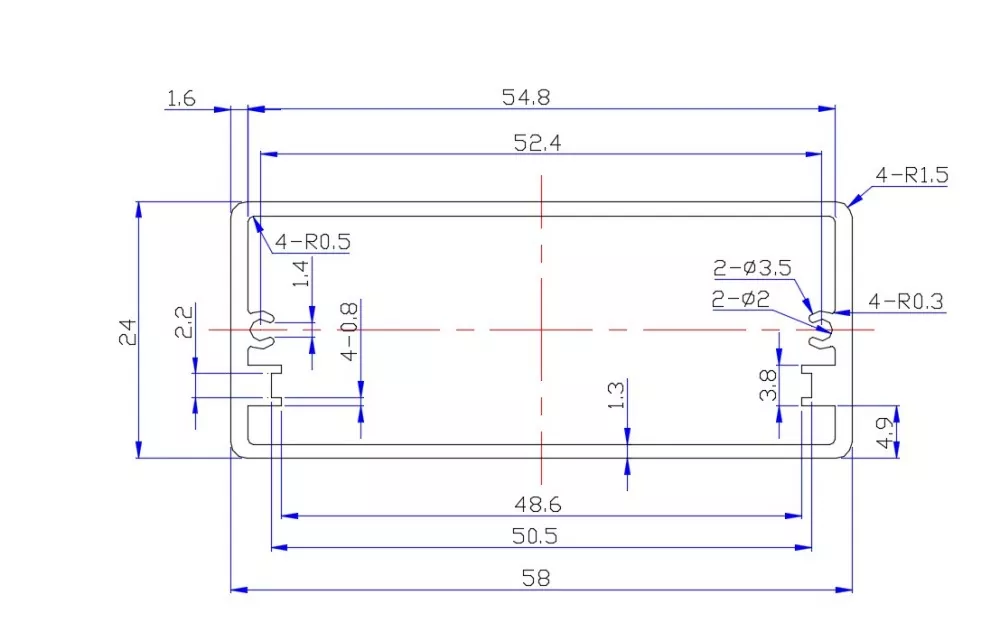

Műszaki előírások

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas az 58 × 24 mm-es alumínium ház?

Az 58 × 24 mm-es GPS-modul alumínium ház a széles testű, vékony alumíniumházak kategóriájába tartozik – az 58 mm-es szélességben nagyobb nyomtatott áramköri lapok és több egymás melletti funkciómodul is helyet kaphat; a 24 mm-es magasság megőrzi a vékony megjelenést, miközben bőséges belső teret biztosít. Ezt a specifikációt széles körben használják műszerekben és mérőeszközökben, energiakommunikációban, metrótechnikában, orvosi berendezésekben, hangosító rendszerekben és más iparágakban.

1. Műszerek, mérőeszközök és mérőberendezések

Az 58×24mm ideális csomagolási megoldás műszer- és mérőtermékekhez:

• Digitális szintek/digitális dőlésmérők
• Műszer- és mérőszekrények
• Adatgyűjtő eszközök
• Jelgenerátor burkolatok
• Teljesítményelemzők
• Vizsgáló berendezések
• Precíziós mérőműszerek

Miért alkalmas az 58×24mm műszerekre és mérőeszközökre? Az 58 × 24 mm klasszikus méretspecifikáció olyan mérőeszközökhöz, mint a digitális szintek és dőlésmérők – az 58 mm-es szélesség szélesebb, mint 57 mm, nagyobb LCD képernyők és összetettebb mérőáramköri lapok számára is alkalmas. A 24 mm-es magasság kényelmes markolatvastagságot biztosít, az alumíniumötvözet ház pedig kiváló ütés- és csavarodási ellenállást biztosít, biztosítva a mérési pontosságot.

2. GPS/GPRS és helymeghatározó berendezés

• GPS/GPRS modul házak
• Jármű GPS nyomkövetők
• Eszköz pozicionáló és nyomkövető eszközök
• Kültéri pozicionáló modulok
• Kis elektronikus csatlakozódobozok

Miért alkalmas az 58×24mm a GPS nyomkövetőkhöz? A GPS nyomkövető eszközöknek szélesebb PCB-elrendezésre van szükségük a GPS-modulok, kommunikációs modulok, antennák és akkumulátorok elhelyezéséhez. Az 58 mm-es szélesség nagyobb szerelési helyet biztosít, a 24 mm-es vastagság pedig alkalmas a járművek vagy berendezések belsejében való elrejtésre.

3. Kommunikációs modulok és vezeték nélküli berendezések

• Kommunikációs modulok
• Vezeték nélküli platformok
• Jelátalakító modulok
• Jelerősítő házak
• Vezeték nélküli platform terminálok
• Adatátviteli modulok
• Videó szerverek
• Routerek, vezeték nélküli vevők

4. Árnyékoló dobozok és interferencia elleni alkalmazások

Az 58×24 mm-es alumínium ház jó elektromágneses árnyékolási megoldásként szolgálhat:

• Elektronikus árnyékoló dobozok
• Interferenciagátló eszközök burkolatai
• Nagyfrekvenciás modulárnyékolás
• Precíziós áramkörvédő dobozok

Maga az alumíniumötvözet anyaga jó elektromágneses árnyékoló tulajdonságokkal rendelkezik, hatékonyan megakadályozva az elektromágneses interferenciát.

5. Tápegység modulok

• Járművek tápegység burkolatai
• Inverter burkolatok
• Egyenirányító alumínium házak
• DC-DC átalakító modulok
• Kapcsoló tápegység modulok

6. Ipari vezérlési és automatizálási modulok

• Ipari vezérlők
• Programozható logikai vezérlő (PLC) modulok
• Mozgásvezérlő modulok
• I/O bővítőmodulok
• Automatizálási vezérlő berendezések

7. Orvosi berendezések

• Orvosi berendezések burkolatai
• Modulok tesztelése
• Monitoring berendezés modulok
• Hordozható orvosi műszerek

8. Hangosítási és audioberendezések

• Hangosító rendszer berendezései
• Erősítő áramkörök
• Audio berendezések

Mit lehet testreszabni az 58 × 24 mm-es alumínium házhoz?

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületén, amely alkalmas ipari elektronikai berendezésekhez és műszerházakhoz.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 58×24 mm-es GPS modul alumínium ház felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 58×24 mm-es standard profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + képernyő ablakok + rögzítő lyukak + menetes furatok + hőelvezető nyílások + hornyok + lépcsők + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

Termékválasztási útmutató

Ha a PCB szélessége közel van 58 mm-hez

Az 58 × 24 mm ideális választás – az 58 mm-es szélesség bőségesebb PCB-útválasztási helyet és több egymás melletti interfész-elrendezést biztosít, és szélesebb, mint a szokásos 52-57 mm-es specifikációk.

Ha készüléke műszer vagy mérőműszer

Az 58×24 mm a digitális szintezők, dőlésmérők, vizsgálóműszerek és egyéb mérőberendezések klasszikus specifikációja. Az 58 mm-es szélességben nagyobb kijelzők és bonyolultabb áramköri lapok is helyet kapnak, a 24 mm-es vastagság pedig kényelmes fogást biztosít.

Ha készüléke közepes magasságú alkatrészeket tartalmaz

A 24 mm-es magasságban kis transzformátorok, elektrolit kondenzátorok (18-22 mm), relék és közepes magasságú alkatrészek helyezhetők el, amelyek alkalmasak bizonyos belső függőleges teret igénylő elektronikai berendezésekhez.

Ha készülékének karcsú megjelenésre van szüksége

A 24 mm-es magasság megőrzi karcsú megjelenését, miközben bőséges belső teret biztosít, egyensúlyban tartva az esztétikát és a funkcionális teljességet.

Ha kompatibilitásra van szüksége több interfésszel

Az 58 mm-es szélesség több interfész egymás melletti elrendezését támogatja, mint például az RJ45, a repülési csatlakozók, a BNC, az USB és az SMA antenna interfészek, amelyek alkalmasak a gazdag interfészt igénylő kommunikációs és mérőberendezésekhez.

Ha készülékének jó hőelvezetésre van szüksége

Az alumíniumötvözet ház kiváló hővezető képességgel rendelkezik. Az 58 mm-es széles test kialakításával kombinálva hatékonyan segítheti a belső alkatrészek hőelvezetését.

Ha a PCB hossza különbözik

A profil a termék hosszának megfelelően vágható, és ugyanaz a keresztmetszeti specifikáció alkalmazkodik a különböző hosszúságú termékekhez.

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas az 58×24 mm-es alumínium burkolat?

Az 58×24mm a széles testű, vékony alumínium burkolatok kategóriájába tartozik. Az alapvető alkalmazások közé tartoznak a műszerek és mérők (digitális szintek, dőlésmérők), GPS/GPRS-modulok, kommunikációs modulok, árnyékoló dobozok, jármű tápegység-házai, videoszerverek, vezeték nélküli platformok, inverterházak, orvosi berendezések, hangosító rendszerek stb. Az 58 mm-es szélesség nagyobb PCB-elrendezési helyet biztosít, míg a 24 mm-es, közepesen vékony megjelenésű komponensek megtartják a közepesen vékony megjelenést.

2. 58×24mm a burkolat hossza?

Az 58×24mm szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Testreszabható az 58×24 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

4. A 24 mm-es magasságba beleférnek az elektrolit kondenzátorok?

Igen. Az elterjedt elektrolit kondenzátorok általában 18-22 mm magasak, és a 24 mm-es belső magasság teljes mértékben elfér. Konkrét megerősítésre van szükség az alkatrész méreteinek megfelelően.

5. Mi a különbség az 58mm szélesség és az 57mm között?

Az 58 mm 1 mm-rel szélesebb, mint az 57 mm. Bár a különbség kicsi, több helyet biztosít a PCB-útválasztáshoz, és megkönnyíti a nagyobb kijelzők vagy több interfész egymás melletti elhelyezését.

6. 58×24mm alkalmas digitális szintezőre?

Nagyon alkalmas. A mérőműszerek, például a digitális szintezők és dőlésmérők általában 58 × 24 mm-es alumíniumötvözet burkolatot használnak. Az 58 mm-es szélességben nagy képernyők is elférnek, a 24 mm-es vastagság pedig kényelmes fogást biztosít.

7. Lehet-e hőleadó lyukakat készíteni az alumínium burkolaton?

Igen. A Boyuan Hardware hőelvezető réseket, szellőzőnyílásokat és egyéb hőelvezető szerkezeteket képes megmunkálni az ügyfél rajzai szerint, hogy segítse a berendezések hőelvezetését.

8. Megmunkálhatók az SMA antenna interfészek?

A CNC megmunkálás a vevői rajzok alapján a megfelelő interfész pozíciókon végezhető el. Az 58 mm-es szélesség több interfész egymás melletti elrendezését teszi lehetővé. Azt, hogy kifejezetten alkalmas-e megmunkálásra, az interfész méretei és a burkolatszerkezet alapján kell ellenőrizni.

9. Telepíthető PCB?

Igen. Az 58 × 24 mm-es alumínium ház alapkivitelben belső áramköri kártyanyílásokkal van felszerelve, és a PCB közvetlenül behelyezhető és rögzíthető további csavarok nélkül. A megfelelő szerelési szerkezetek a NYÁK-méretek és a szerelési mód szerint is kialakíthatók.

10. Mi a teendő, ha az 58×24mm nem megfelelő a PCB-mhez?

Elküldheti nekünk a NYÁK méreteit, a termék szerkezetét vagy a 3D modellt. A Boyuan Hardware segíthet meggyőződni arról, hogy az 58 × 24 mm-es specifikáció megfelel-e a tényleges méreteknek, és választhat más alumínium profil specifikációkat vagy egyedi megmunkálást is végezhet.
