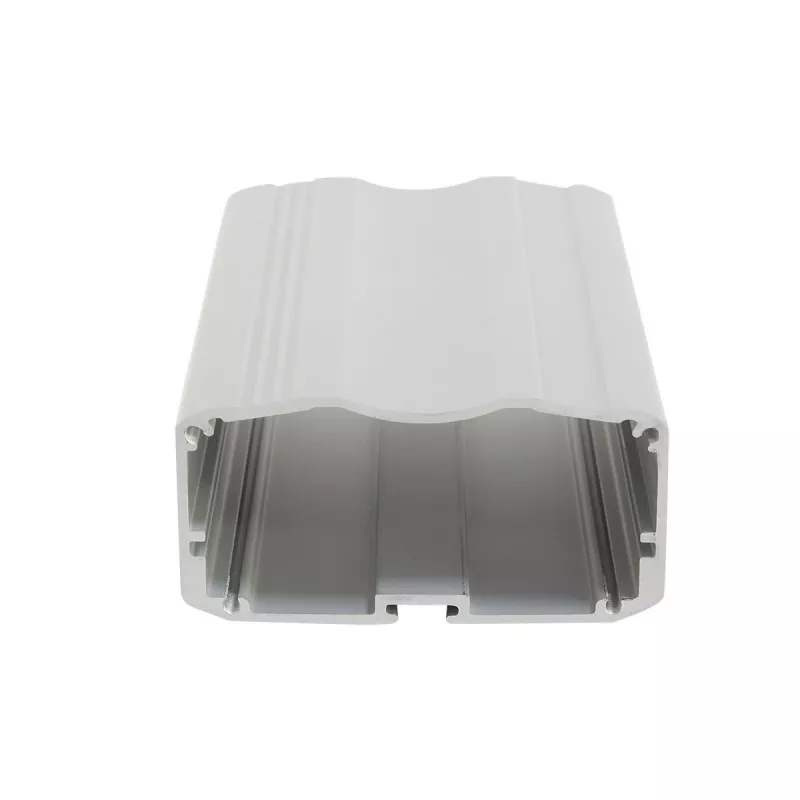

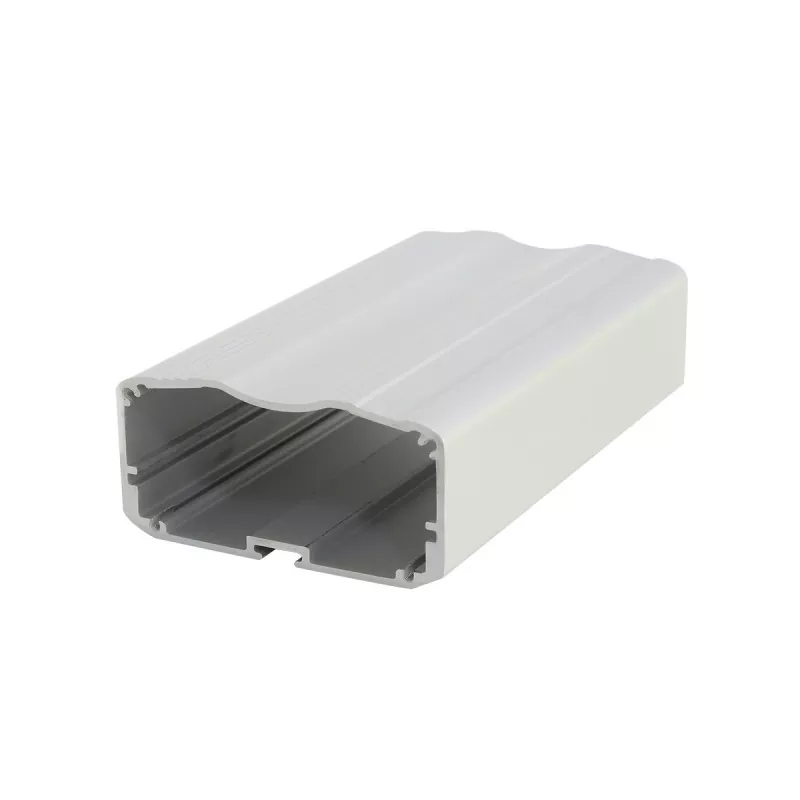

53 × 26 mm-es alumínium kommunikációs modul ház

A Boyuan 53 × 26 mm-es alumínium ház egy széles, vékony, alumíniumötvözet extrudált szerkezettel gyártott elektronikai készülékház, amelynek külső keresztmetszete 53 mm (szélesség) × 26 mm (magasság), és a hossza tetszőlegesen testreszabható a tényleges felszerelési követelményeknek megfelelően.

Az 53 × 26 mm-es alumínium kommunikációs modul háza alumínium profil extrudálással készül, fix főtest keresztmetszettel. A berendezés tényleges hosszának megfelelően vágható, és a végső összeszerelés véglemezekkel, CNC megmunkálással és egyéb támasztó folyamatokkal történik.

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A ház belsejét szabványos áramköri kártyanyílásokkal tervezték, és a PCB közvetlenül behelyezhető és rögzíthető további csavarok nélkül, jelentősen javítva az összeszerelés hatékonyságát.

A műanyag dobozokhoz képest az alumíniumötvözet burkolatok jobb szerkezeti szilárdsággal és fémszerkezettel rendelkeznek, és CNC megmunkálással egyedi szerkezeteket, például interfészeket, rögzítési lyukakat, menetes furatokat és hornyokat készíthetnek.

Alapvető előnyei

01 | 53 × 26 mm széles és vékony kialakítás

Az 53 mm széles × 26 mm magas keresztmetszet ideális csomagolási megoldást kínál elektronikai berendezésekhez.

Az 53 mm-es szélesség szélesebb, mint a szokásos 52 mm-es specifikáció, szélesebb PCB-elrendezéseket és több egymás melletti interfész-kialakítást tesz lehetővé, támogatja a többcsatornás bemeneti/kimeneti interfész-elrendezéseket; A 26 mm-es magasság megőrzi az eszköz vékony megjelenését, miközben nagyobb szerelési helyet biztosít az alkatrészekhez, mint a vékony specifikációk, kis transzformátorok, elektrolit kondenzátorok (általában 20-25 mm magas), relék és közepes magasságú alkatrészek, így támogatja a viszonylag összetett áramköri rendszerek integrációs igényeit.

02 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz. Ez a szerkezet különösen alkalmas a sorozatfejlesztést igénylő elektronikai termékekhez.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet az 53 × 26 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, RJ45, repülési csatlakozók, BNC interfészek, tápcsatlakozók, SMA antenna interfészek stb.)
• Csavarlyukak és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hőelvezető nyílások és szellőzőnyílások
• Képernyős ablaknyílások
• Gomblyukak és kapcsolónyílások
• Rögzítési furatok és fali rögzítési lyukak
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

53 × 26 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | Hatékony hőelvezetési teljesítmény

Az alumíniumötvözet kiváló hővezető képességgel rendelkezik. Az 53 mm-es széles test kialakításával kombinálva hatékonyan segíti a belső alkatrészek hőelvezetését és meghosszabbítja a berendezés élettartamát.

07 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefélés, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, amelyek professzionálisabb megjelenést kölcsönöznek az elektronikus berendezéseknek.

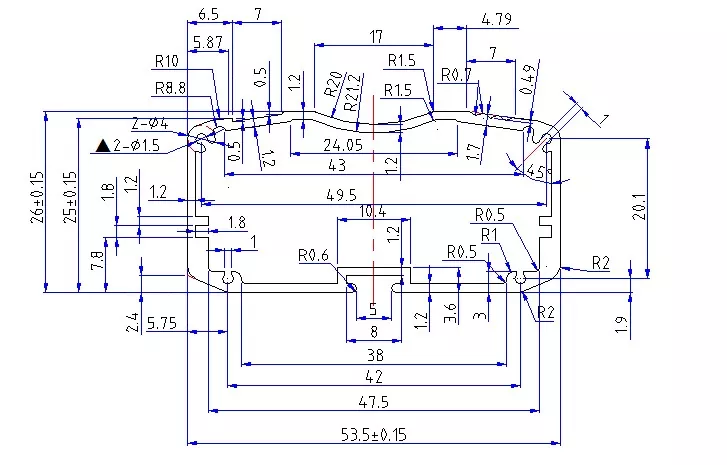

Műszaki előírások

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas az 53 × 26 mm-es alumínium ház?

Az 53 × 26 mm a széles testű vékony alumínium házak kategóriájába tartozik – az 53 mm-es szélesség szélesebb, mint a szokásos 52 mm-es specifikáció, bőséges PCB elrendezési helyet és több egymás melletti interfész elrendezést biztosít; a 26 mm-es magasság megőrzi a vékony megjelenést, miközben nagyobb belső teret biztosít, mint a vékony specifikációk. Ezt a specifikációt széles körben használják műszerekben, mérőeszközökben, elektronikában, kommunikációban, automatizálásban, érzékelőkben, intelligens kártyákban, ipari vezérlésben, precíziós gépekben és más iparágakban.

1. Kommunikációs modulok és vezeték nélküli berendezések

Az 53 × 26 mm-es széles test kialakítása kiválóan alkalmas különféle kommunikációs termékekhez:

• Kommunikációs modulok
• Vezeték nélküli platformok
• GPS/GPRS házak
• Jelátalakító modulok
• Jelerősítő házak
• Vezeték nélküli platform terminálok
• Adatátviteli modulok
• Videó szerverek
• Routerek, vezeték nélküli vevők
• RF modul burkolatok

Miért alkalmas az 53×26mm kommunikációs modulokhoz? A kommunikációs moduloknak általában szélesebb PCB-elrendezésre van szükségük az RF áramkörök, antenna interfészek (SMA), tápellátási interfészek, adatinterfészek és egyéb funkcionális modulok elhelyezéséhez. Az 53 mm-es szélességben több antenna interfész és kommunikációs interfész helyezhető el egymás mellett, a 26 mm-es magasságban pedig kis transzformátorok és közepes magasságú alkatrészek.

2. Tápegység modulok

• Kapcsoló tápegység modulok
• Tápadapterek
• Járművek tápegység burkolatai
• Inverter burkolatok
• Egyenirányító alumínium házak
• DC-DC átalakító modulok
• Töltő modulok
• Kommunikációs tápegységek

Miért alkalmas az 53×26mm teljesítménymodulokhoz? A teljesítménymoduloknak általában olyan alkatrészeket kell befogadniuk, mint az elektrolit kondenzátorok (általában 20-25 mm magasak), kis transzformátorok és hűtőbordák. A 26 mm-es magasság bőséges szerelési helyet biztosít, az 53 mm-es szélesség pedig széles PCB-elrendezéseket tesz lehetővé, támogatva a többcsatornás bemeneti/kimeneti interfészt.

3. Mérőműszerek és vizsgálóberendezések

• Műszer- és mérőszekrények
• Adatgyűjtő eszközök
• Jelgenerátor burkolatok
• Teljesítményelemzők
• Vizsgáló berendezések
• Precíziós mérőműszerek
• Oszcilloszkóp modulok

4. Ipari vezérlő és automatizálási modulok

• Ipari vezérlők
• Programozható logikai vezérlő (PLC) modulok
• Mozgásvezérlő modulok
• Motoros meghajtó modulok
• I/O bővítőmodulok
• Automatizálási vezérlő berendezések
• Ipari vezérlő alváz támogató modulok

5. Árnyékoló dobozok és interferencia elleni alkalmazások

Az 53×26 mm-es alumínium ház jó elektromágneses árnyékolási megoldásként szolgálhat:

• Elektronikus árnyékoló dobozok
• Interferenciagátló eszközök burkolatai
• Nagyfrekvenciás modulárnyékolás
• Precíziós áramkörvédő dobozok

Maga az alumíniumötvözet anyaga jó elektromágneses árnyékoló tulajdonságokkal rendelkezik, hatékonyan megakadályozva az elektromágneses interferenciát.

6. Érzékelők és intelligens eszközök

• Érzékelő modulok
• Adatgyűjtő terminálok
• Intelligens kártya eszközök
• IoT terminálok

7. Orvosi és vizsgálóberendezések

• Orvosi berendezések burkolatai
• Modulok tesztelése
• Monitoring berendezés modulok
• Hordozható orvosi műszerek

8. Hangosítási és audioberendezések

• Hangosító rendszer berendezései
• Erősítő áramkörök
• Audio berendezések

Mit lehet személyre szabni?

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületén, amely alkalmas ipari elektronikai berendezésekhez és műszerházakhoz.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 53×26 mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 53×26 mm-es standard profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + képernyő ablakok + rögzítő lyukak + menetes furatok + hőelvezető nyílások + hornyok + lépcsők + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

Termékválasztási útmutató

Ha a PCB szélessége közel van 53 mm-hez

Az 53 × 26 mm ideális választás – az 53 mm-es szélesség bőségesebb PCB-útválasztási helyet és több egymás melletti interfész-elrendezést biztosít, mint a szokásos 52 mm-es specifikáció.

Ha készüléke közepes magasságú alkatrészeket tartalmaz

A 26 mm-es magasságban kis transzformátorok, elektrolit kondenzátorok (20-25 mm), relék és közepes magasságú alkatrészek helyezhetők el, amelyek alkalmasak bizonyos belső függőleges teret igénylő elektronikai berendezésekhez.

Ha készülékének karcsú megjelenésre van szüksége

A 26 mm-es magasság megőrzi karcsú megjelenését, miközben nagyobb belső teret biztosít, mint a 21-22 mm-es specifikációk, egyensúlyban tartva az esztétikát és a funkcionális teljességet.

Ha kompatibilitásra van szüksége több interfésszel

Az 53 mm-es szélesség több interfész egymás melletti elrendezését támogatja, mint például az RJ45, a repülési csatlakozók, a BNC, az USB és az SMA antenna interfészek, amelyek alkalmasak a gazdag interfészt igénylő kommunikációs és mérőberendezésekhez.

Ha készülékének jó hőelvezetésre van szüksége

Az alumíniumötvözet ház kiváló hővezető képességgel rendelkezik. Az 53 mm-es széles test kialakításával kombinálva hatékonyan segítheti a belső alkatrészek hőelvezetését.

Ha a PCB hossza különbözik

A profil a termék hosszának megfelelően vágható, és ugyanaz a keresztmetszeti specifikáció alkalmazkodik a különböző hosszúságú termékekhez.

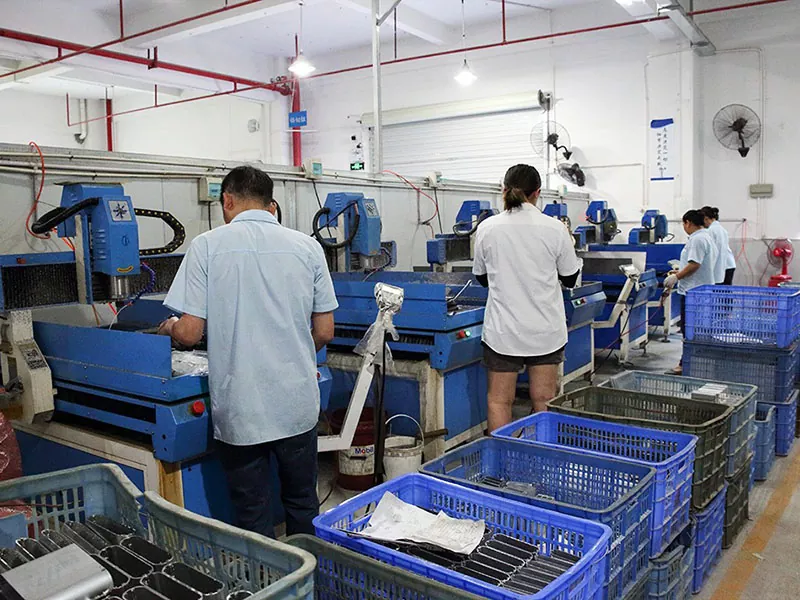

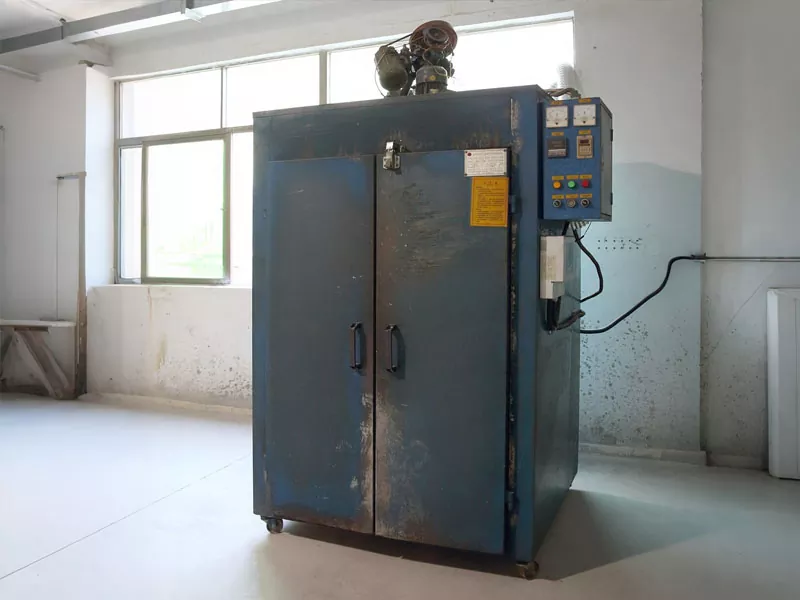

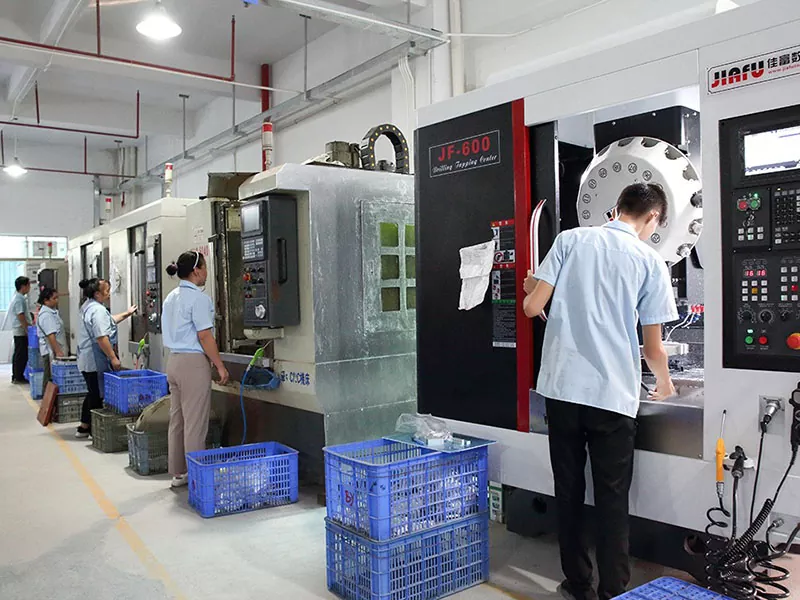

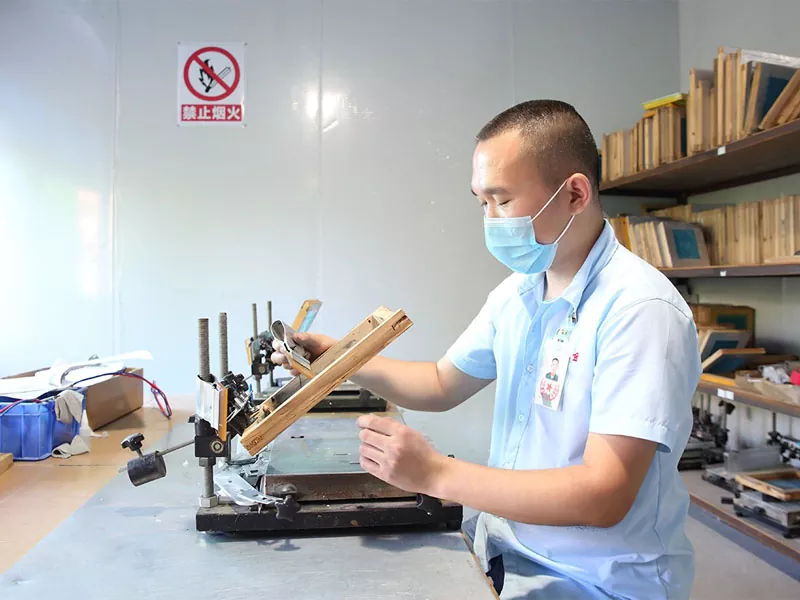

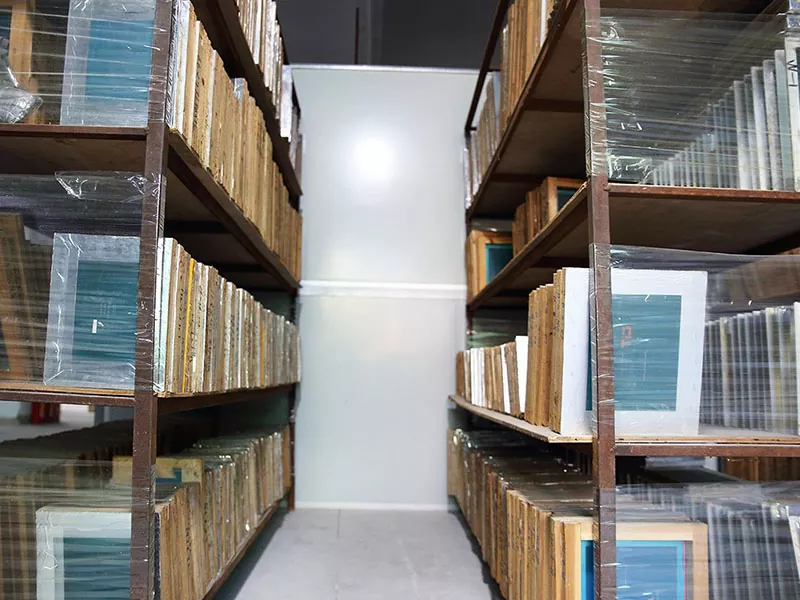

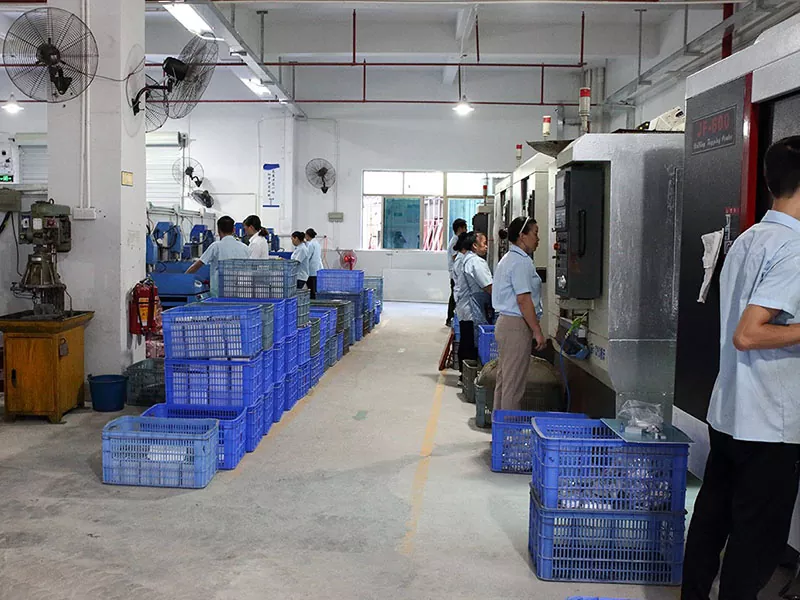

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas az 53×26 mm-es alumínium burkolat?

Az 53 × 26 mm a széles testű vékony alumínium házak kategóriába tartozik, alkalmas kommunikációs modulokhoz, vezeték nélküli platformokhoz, GPS/GPRS házakhoz, jelerősítőkhöz, teljesítménymodulokhoz, műszerekhez és mérőeszközökhöz, adatgyűjtő berendezésekhez, videoszerverekhez, ipari vezérlőkhöz, árnyékoló dobozokhoz stb. Az 53 mm-es szélesség bőséges PCB elrendezési helyet biztosít, míg a komponensek 6 mm-es karcsúsítást biztosítanak közepes magasságban. megjelenés.

2. 53×26 mm a burkolat hossza?

Az 53×26 mm-es szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Testreszabható az 53×26 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

4. A 26 mm-es magasságba beleférnek az elektrolit kondenzátorok?

Igen. Az elterjedt elektrolitkondenzátorok általában 20-25 mm magasak, és a 26 mm-es belső magasság teljes mértékben elfér. Konkrét megerősítésre van szükség az alkatrész méreteinek megfelelően.

5. Mi a különbség az 53mm szélesség és az 52mm között?

Az 53 mm 1 mm-rel szélesebb, mint a szokásos 52 mm-es specifikáció. Bár a különbség csekély, nagyobb teret biztosít a NYÁK-útválasztáshoz, és megkönnyíti több interfész egymás mellé helyezését, különösen alkalmas több interfészt igénylő kommunikációs berendezésekhez.

6. Lehet-e hőelvezető lyukakat készíteni az alumínium burkolaton?

Igen. A Boyuan Hardware hőelvezető réseket, szellőzőnyílásokat és egyéb hőelvezető szerkezeteket képes megmunkálni az ügyfél rajzai szerint, hogy segítse a berendezések hőelvezetését.

7. Megmunkálhatók az SMA antenna interfészek?

A CNC megmunkálás a vevői rajzok alapján a megfelelő interfész pozíciókon végezhető el. Az 53 mm-es szélesség több interfész egymás melletti elrendezését teszi lehetővé. Azt, hogy kifejezetten alkalmas-e megmunkálásra, az interfész méretei és a burkolatszerkezet alapján kell ellenőrizni.

8. Telepíthető PCB?

Igen. Az 53 × 26 mm-es alumínium ház alapkivitelben belső áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető. A megfelelő szerelési szerkezetek a NYÁK-méretek és a szerelési mód szerint is kialakíthatók.

9. A véglemezek testreszabhatók?

Igen. A véglemezek méretei, furathelyzetei és szerkezete a termékigény szerint megmunkálható.

10. Lehet-e logót készíteni?

Igen. A logó megmunkálási módszerei, például a lézergravírozás vagy a szitanyomás a termékkövetelményeknek megfelelően választhatók.

11. Különböző színek választhatók?

Igen. Az alumínium burkolat különböző megjelenési hatásokat érhet el olyan folyamatokkal, mint az eloxálás, és a szín tetszőlegesen testreszabható az ügyfelek igényei szerint.

12. Mi a teendő, ha az 53×26 mm-es nem megfelelő a PCB-mhez?

Elküldheti nekünk a NYÁK méreteit, a termék szerkezetét vagy a 3D modellt. A Boyuan Hardware segíthet meggyőződni arról, hogy az 53 × 26 mm-es specifikáció megfelel-e a tényleges méreteknek, és választhat más alumíniumprofil specifikációkat is, vagy egyedi megmunkálást végezhet.

13. Lehet-e először mintákat készíteni?

A minta megmunkálása a projekt követelményeinek megfelelően elvégezhető. A tömeggyártás előtt ajánlott ellenőrizni a minta méreteit, a furatok helyzetét, az összeszerelést és a felületi hatást.

Miért válassza a Boyuan hardvert?

Az elektronikai berendezésgyártók számára sokkal fontosabb, hogy a szállító a tényleges terméknek megfelelően tudja-e elvégezni az alátámasztó megmunkálást, mint például a hossz, a véglemezek, az interfész nyílások, az ablaküvegek, a rögzítőfuratok, a hőelvezető szerkezetek, a PCB-szerkezetek, a felületkezelés és a logók.

A Boyuan Hardware több mint 20 éve az alumínium házak és alumínium alváz iparra összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, egyedi alumínium burkolat megmunkálást biztosítva.

A szabványos 53×26 mm-es alumíniumprofiltól a CNC-megmunkálású kész elektronikus házig a vevői termékigények szerint tudunk megmunkálni.

Ha 53×26 mm-es alumínium kommunikációs modul házat keres, szívesen elküldi PCB méreteit, termékrajzait vagy 3D modelljeit.

Megerősíthetjük a specifikációt, a megmunkálási módszert és a testreszabási tervet a termék szerkezetének megfelelően.
