35 mm-es kompakt alumínium extrudált ház elektronikus alkalmazásokhoz

Ez a 35 mm-es kompakt alumínium extrudált váz elektronikus alkalmazásokhoz alumínium profilszerkezetet alkalmaz. A magasság 35 mm-re van rögzítve, a hosszúság és a szélesség pedig testreszabható a PCB méreteinek, a belső alkatrészek elrendezésének és a berendezés telepítési követelményeinek megfelelően.

A ház belsejében NYÁK kártyanyílások és rögzítőhornyok találhatók, amelyek a PCB pozicionálására, valamint a belső elektronikai modulok és szerkezeti részek felszerelésére szolgálnak. Ugyanakkor az alumínium profilszerkezet bizonyos hőelvezetési képességgel rendelkezik, kielégítve a kis elektronikai eszközök szerkezeti alátámasztását és alapvető hőelvezetési igényeit.

A kompakt, 35 mm-es magasság olyan elektronikus berendezésekhez alkalmas, amelyeknek szabályozniuk kell az eszköz teljes hangerejét, miközben szükségük van bizonyos belső rögzítési helyre. Az alváz hosszának és szélességének testreszabásával az alváz méretei jobban illeszkednek a tényleges PCB-hez és a belső alkatrészek elrendezéséhez.

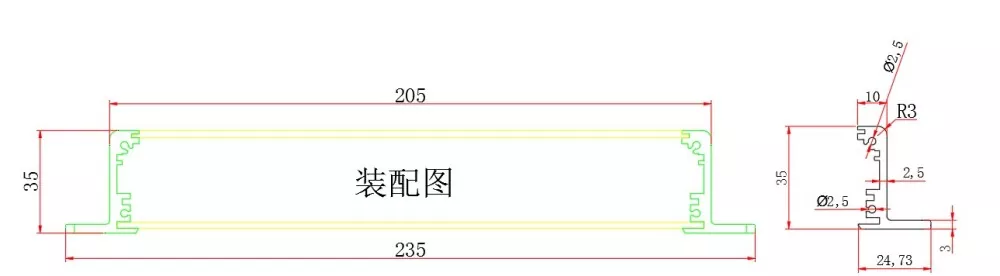

Termék felépítése

Strukturális logika

35 mm-es fix magasság → hossz és szélesség testreszabása → PCB kártyanyílások → belső rögzítő hornyok → hőelvezető szerkezet → elülső és hátsó panel megmunkálás → alváz összeállítás

Alapvető előnyei

1. 35 mm-es fix magasság, a kompakt méretek és a belső tér kiegyensúlyozása

A 35 mm-es magasság megtartja a viszonylag kompakt eszközprofilt, miközben ésszerűbb rögzítési helyet biztosít a nyomtatott áramköri lapoknak és a belső elektronikai alkatrészeknek, mint a rendkívül alacsony magasságú ház.

Alkalmas azokhoz a termékekhez, amelyeknek követelményei vannak az eszköz teljes méretére vonatkozóan, és amelyeknek belső elrendezésre van szükségük.

2. Hosszúság és szélesség a tényleges felszereléshez szabható

Ennek a terméknek a fő jellemzője nem a rögzített hosszúság és szélesség, hanem inkább:

Fix 35 mm magasság + testreszabható hossz + testreszabható szélesség.

Az alváz hossza és szélessége a következő tényezők alapján határozható meg:

• PCB méretei
• Alkatrészek elrendezése
• Interfész pozíciók
• Belső modulok száma
• Szerelési mód
• A készülék általános méretkövetelményei

This avoids wasting internal space to fit a standard chassis.

3. Beépített PCB kártyanyílások

A ház belsejében PCB kártyanyílások találhatók, amelyek az áramköri lapok elhelyezésére és felszerelésére használhatók.

Azoknál az elektronikus termékeknél, amelyeknél a PCB-t közvetlenül az alumíniumprofil házba kell integrálni, a kártyanyílások segítenek meghatározni a PCB pozícióját, és csökkentik a további rögzítőszerkezetek szükségességét.

4. Belső rögzítő hornyok támogatják a rugalmas elrendezést

A belső rögzítő hornyok segítségével különböző belső szerkezeti részek szerelhetők fel.

A terméktervezés szerint a belső elrendezés a NYÁK, az elektronikai modulok és egyéb alkatrészek körül végezhető el, ésszerűbben kihasználva a korlátozott 35 mm-es magasságú teret.

5. Az alumínium profilszerkezet kiegyensúlyozza a támogatást és a hőelvezetést

Az alumínium profiltest stabil alvázszerkezetet biztosít, míg maga az alumínium jó hővezető képességgel rendelkezik.

Kis elektronikai eszközöknél a hőleadás tervezése a profilszerkezettel és a belső alkatrészek elrendezésével kombinálva végezhető el.

6. Az eszköz interfészeinek megfelelően megmunkálható elülső és hátsó panelek

Az elülső és a hátsó panelek CNC-megmunkálhatók az aktuális készülékszerkezetnek megfelelően, pl.

• Tápfeszültség interfész lyukak
• USB interfész lyukak
• Kommunikációs interfész lyukak
• Jelzőlámpa lyukak
• Gomblyukak
• Szerelési furatok
• Egyéb speciális alakú lyukak

Ez lehetővé teszi, hogy a ház illeszkedjen az egyes elektronikus eszközök interfész-elrendezéséhez.

Műszaki előírások

Miért válasszon 35 mm-es fix magasságot?

Elektronikus készülékház esetén a kisebb nem mindig jobb.

Ha az alváz túl alacsony, ez korlátozhatja:

• PCB elrendezés
• Alkatrész magassága
• Interfész szerelés
• Belső szerkezeti tervezés
• Hőleadó tér

A 35 mm-es magasság kompakton tartja a készüléket, miközben tágasabb elrendezési helyet biztosít a belső PCB-k és elektronikus alkatrészek számára, mint az ultraalacsony szerkezetek.

Ugyanakkor a hossz és a szélesség egymástól függetlenül testreszabható, így az alváz a tényleges PCB-méretek szerint tervezhető, nem pedig a fix burkolathoz való alkalmazkodás.

Alkalmazható mezők

Ezt a 35 mm-es kompakt alumínium extrudált vázat elektronikus alkalmazásokhoz ajánljuk, hogy a kis, kompakt elektronikus eszközökre összpontosítson, amelyek bizonyos belső teret igényelnek, nem pedig az összes ipari berendezést.

1. Kis vezérlőmodulok

Alkalmas olyan kis vezérlőmodulokhoz, amelyeknek NYÁK-okat, vezérlőáramköröket és interfészeket kell integrálniuk egy független házba.

A 35 mm-es magasság csökkentheti az eszköz által elfoglalt teljes helyet, míg az egyedi hosszúság és szélesség illeszkedik a belső áramköri laphoz.

2. Adatgyűjtő és jelfeldolgozó modulok

Azoknál az eszközöknél, amelyeknél NYÁK-t, interfészt és adatfeldolgozó áramkört kell telepíteni, a belső kártyanyílások használhatók PCB-pozícionálásra, az interfész elrendezése pedig egyedi paneleken keresztül végezhető el.

3. Kommunikációs interfész eszközök

Alkalmas kis kommunikációs, jelátalakítási és interfészbővítő eszközökhöz.

Az alváz hossza és szélessége beállítható az interfészek számának, a nyomtatott áramköri lap méretének és a rögzítési helynek megfelelően.

4. Beágyazott elektronikus modulok

Alkalmas olyan elektronikus modulokhoz, amelyeket más berendezésekbe, kapcsolószekrényekbe vagy korlátozott beépítési helyekre kell beszerelni.

A kompakt szerkezet segít szabályozni a készülék által elfoglalt helyet, miközben megtartja a szükséges belső szerelési helyet.

5. IoT és intelligens elektronikus eszközök

Azoknál a kis IoT elektronikus eszközöknél, amelyekhez nyomtatott áramköri lapokat, kommunikációs modulokat, tápegységeket és külső interfészeket kell integrálni, a 35 mm-es rögzített magasság egyensúlyt biztosít az eszköz méretei és a belső elrendezés között.

Testreszabható elemek

3 tengelyes CNC megmunkálás

A 35 mm-es alumínium profilváznál a profil és a panelek utólagos precíziós megmunkálása 3 tengelyes CNC megmunkálással teljesíthető.

A megmunkálási tartalom a következőket tartalmazhatja:

• CNC nyílások
• Fúrás
• Koppintás
• Szerelési furatok megmunkálása
• Interfész furatok megmunkálása
• Panel speciális alakú lyukak
• Süllyesztő/süllyesztő furatok
• Logó és jelölés megmunkálása
• Egyéb szerkezeti megmunkálás rajzok szerint

A tényleges megmunkálási tételek meghatározása a termékrajzok és szerkezet alapján történik.

Műhelybemutató

Minőségellenőrzés

A termékkövetelményeknek megfelelően a következők hajthatók végre:

• Profil megjelenésének vizsgálata
• Hosszméret ellenőrzés
• CNC megmunkálási méretellenőrzés
• Furat helyzetének ellenőrzése
• Menetvizsgálat
• A panel méretének és megjelenésének vizsgálata
• Felületkezelés megjelenésének vizsgálata
• Szerelési ellenőrzés
• Kész termék megjelenésének ellenőrzése

A kifejezett mérettűrési követelményekkel rendelkező termékek esetében az ellenőrzés az ügyfél rajzai és műszaki követelményei szerint végezhető el.
