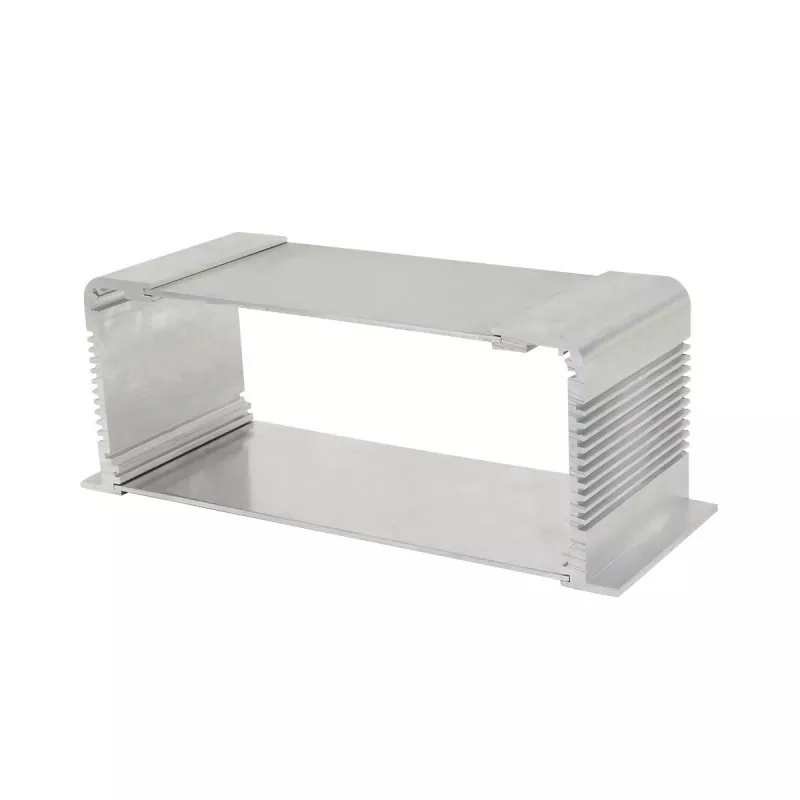

73,5 mm-es extrudált alumínium ipari elektronikai alváz

A 73,5 mm-es extrudált alumínium ipari elektronikai alváz alumínium profilszerkezettel rendelkezik. Az alváz magassága 73,5 mm-re van rögzítve, a hossza és szélessége pedig testreszabható a berendezés belső terének, a nyomtatott áramköri lap méreteinek és a szerelési követelményeknek megfelelően. Az elülső és a hátsó panel a berendezés interfészeinek és a működési követelményeknek megfelelően CNC-megmunkálható, interfésznyílásokkal, rögzítőfuratokkal, menetes furatokkal és egyéb szerkezetekkel, így az alváz illeszkedik az adott elektronikai berendezésekhez.

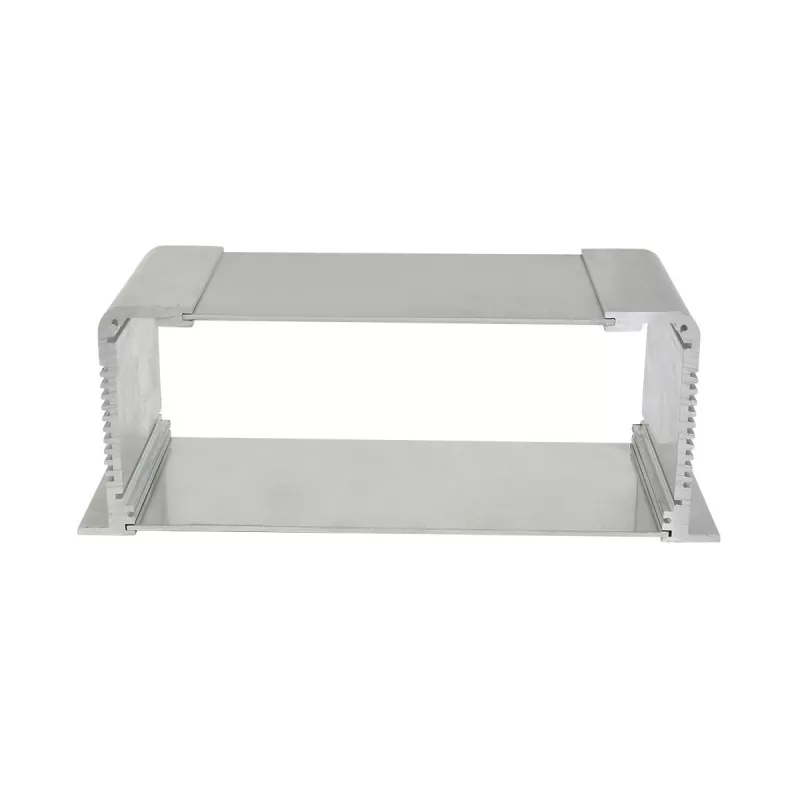

Termék felépítése

Alapvető előnyei

1. 73,5 mm fix magasság, bonyolultabb belső szerkezetekhez is alkalmas

Az alacsony profilú, például 30 mm-es és 35 mm-es vázakhoz képest a 73,5 mm-es magasság több függőleges felszerelési helyet kínál, és több belső elektronikai alkatrészt tud elhelyezni.

Különösen alkalmas olyan ipari elektronikai berendezésekhez, amelyeknél egyidejűleg kell beszerelni PCB-ket, elektromos alkatrészeket, csatlakozókat és belső kábelezést.

2. Hosszúság és szélesség igény szerint testreszabható

A termék magassága 73,5 mm-ben rögzített, de a hossz és a szélesség a megrendelő felszerelési méretei szerint alakítható ki.

A megfelelő alváz hossza és szélessége az alábbiak szerint határozható meg:

· NYÁK-méretek

· Belső komponens elrendezése

· Interfész pozíciók

· Rögzítési hely

· A felszerelés teljes méretei

3. Beépített PCB kártyanyílások

A PCB kártyanyílások a ház belsejében kialakíthatók, hogy biztosítsák az áramköri kártyák elhelyezését és támogatását, lehetővé téve a PCB stabilabb rögzítését a házon belül.

Több PCB-t tartalmazó vagy rögzített áramköri lapot igénylő ipari elektronikus berendezések esetében ez a szerkezet különösen kényelmes.

4. Belső rögzítő hornyok az alkatrészek kényelmes elrendezéséhez

A belső rögzítő hornyok a berendezés belső szerkezetével összhangban alakíthatók ki, különböző elektronikai alkatrészek felszerelésére vagy rögzítésére használhatók.

Az egyszerű üreges alvázhoz képest ez a szerkezet jobban megfelel a belső moduláris elrendezést igénylő elektronikus berendezésekhez.

5. Az alumínium profilszerkezet kiegyensúlyozza a szerkezeti alátámasztást és a hőelvezetést

Az alumínium profil jó szerkezeti szilárdsággal és hővezető képességgel rendelkezik, és szerkezeti támaszként szolgálhat az elektronikus berendezésekhez, miközben elősegíti a belső hővezetést.

Azokhoz az ipari elektronikai berendezésekhez, amelyeknek hosszú ideig kell működniük, megfelelő hőleadó szerkezetek tervezhetők a belső alkatrész-elrendezéssel kombinálva.

6. Az első és a hátsó panelek CNC-megmunkálhatók

A berendezések interfészeinek és működési követelményeinek megfelelően az elülső és a hátsó panelek CNC-megmunkálhatók, beleértve:

· Interfész nyílások

· Rögzítési furatok

· Menetes furatok

· Gomblyukak

· Jelzőfény-lyukak

· Kijelző terület

· Egyéb egyéni nyílások

Ez lehetővé teszi, hogy a ház illeszkedjen a tényleges elektronikus berendezés interfész-elrendezéséhez.

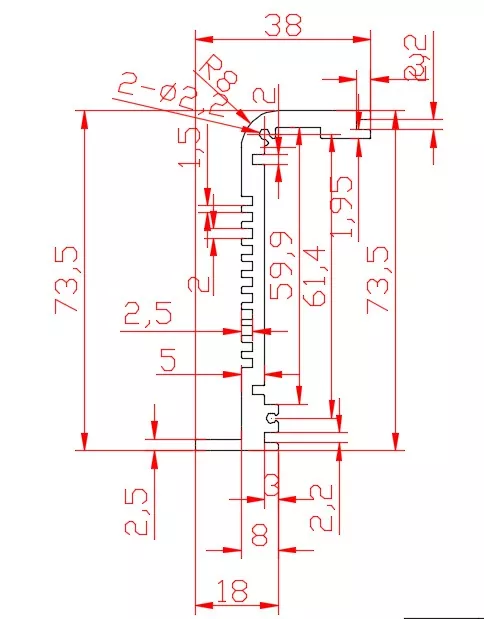

Műszaki előírások

Miért válasszon 73,5 mm-es magasságot?

A 73,5 mm nem egyszerűen az alvázmagasság növelése, hanem inkább alkalmas bonyolultabb belső szerkezetű ipari elektronikai berendezésekhez.

A kisebb magasságú alumíniumprofil alvázhoz képest a 73,5 mm-es extrudált alumínium ipari elektronikai alváz nagyobb belső függőleges teret biztosít anélkül, hogy megváltoztatná az alumíniumprofil váz szerkezeti formáját, és több helyet kínál a következő kialakításokhoz:

· Több NYÁK kombinált felszerelése

· PCB-k és egyéb elektronikus modulok egyidejű felszerelése

· Több csatlakozó és interfész

· Belső kábelelvezetés

· Térbeli elrendezés az elektronikus alkatrészek között

· Belső tartókonzolok

· Elektronikus alkatrészek, amelyek bizonyos hőelvezetési helyet igényelnek

Ezért ez a 73,5 mm-es alváz jobban megfelel a funkcionálisabb modulokkal és bonyolultabb belső szerkezetekkel rendelkező ipari elektronikai berendezésekhez.

Alkalmazható mezők

A 70 mm-es ipari vezérlőházzal összehasonlítva ez a 73,5 mm-es termék nem korlátozódik magára az „ipari vezérlésre”, hanem alkalmasabb általános célú alváz platformként ipari elektronikai berendezésekhez.

1. Ipari elektronikus vezérlőberendezések

Alkalmas ipari elektronikus berendezésekhez, amelyek vezérlőkártyákat, interfész modulokat és több elektronikus komponenst tartalmaznak.

A 73,5 mm-es belső magasság több helyet biztosít a vezérlőpaneleknek és egyéb alkatrészeknek.

2. Ipari adatgyűjtő és -feldolgozó berendezések

Alkalmas adatgyűjtésre, jelfeldolgozásra, adatkommunikációra és hasonló berendezésekre.

Azoknál a berendezéseknél, amelyekhez nyomtatott áramköri lapokat, interfész modulokat és belső csatlakozási struktúrákat kell beszerelni, az alváz hossza és szélessége testreszabható a NYÁK-méretek szerint.

3. Ipari kommunikációs berendezések

Alkalmas ipari kommunikációhoz, interfész átalakításához és kommunikációt vezérlő elektronikus berendezésekhez.

Az elülső és a hátsó panelek egyedi megmunkálhatók az RJ45, soros portok, kommunikációs interfészek és egyéb csatlakozók elrendezésének megfelelően.

4. Automatizálási berendezések elektronikus moduljai

Független elektronikus vezérlőmodulként vagy funkciómodul alvázként szolgálhat automatizálási berendezésekben.

A belső kártyanyílások és rögzítőhornyok segíthetik a különböző elektronikai alkatrészek elhelyezését a berendezés szerkezetének megfelelően.

5. Jelfeldolgozás és elektronikus modulok

Alkalmas jelfeldolgozó berendezésekhez, amelyekhez több elektronikus modult, PCB-t és csatlakozót kell beszerelni.

Az alacsony magasságú alvázhoz képest a 73,5 mm-es több belső teret biztosít, megkönnyítve a bonyolultabb modul-kombinációkat.

6. Ipari elektronikus műszerberendezések

Azoknál a berendezéseknél, amelyeknek áramköri lapokat, interfészek és belső elektronikus alkatrészeket kell integrálni egy független házba, az eszközök integrálása egyedi hosszúság és szélesség, valamint panelnyílások révén érhető el.

Testreszabható elemek

3 tengelyes CNC megmunkálási képesség

A Boyuan Hardware jelenleg 3 tengelyes CNC megmunkálást használ, és ennek megfelelő precíziós megmunkálást tud végezni alumínium profilokon és paneleken.

A termékrajzok szerint a következőket lehet elvégezni:

· CNC nyílások

· Szerelőfuratok megmunkálása

· Menetes furatok megmunkálása

· Süllyesztett lyukak

· Ellenfuratok

· Interfészterület megmunkálása

· Gomblyuk megmunkálása

· Jelzőlámpa furat megmunkálása

· Kijelzőterület megmunkálása

· Logó és jelölés megmunkálása

· Egyéb panelszerkezeti megmunkálás

A több interfészt vagy összetett panelelrendezést igénylő ipari elektronikai berendezéseknél a megmunkálás a tényleges rajzok szerint végezhető el.

Gyártási folyamat

Termékrajzok → 73,5 mm-es fix magasság megerősítése → hossz/szélesség megerősítése → NYÁK és belső szerkezet megerősítése → Alumínium profil megmunkálás → Fix hosszúságú vágás → 3 tengelyes CNC megmunkálás → Elülső és hátsó panel megmunkálás → Felületkezelés → Méret- és megjelenés ellenőrzés → Összeszerelés → Késztermék ellenőrzése → Csomagolás

A hivatalos gyártás előtt a következőket lehet megerősíteni az ügyfél rajzai szerint:

· Az alváz külső méretei

· NYÁK-méretek

· Kártyanyílások pozíciói

· Belső szerelési pozíciók

· Elülső és hátsó panel interfészek

· Rögzítési mód

· Hőelvezető szerkezet

· Felületkezelés és színezés

Ez csökkenti a szerkezeti eltérések problémáit a későbbi összeszerelés során.

Minőségellenőrzés

A termékgyártás során a tényleges igényeknek megfelelően a következőket lehet elvégezni:

· Megjelenés ellenőrzése

· Hosszúság, szélesség és magasság ellenőrzése

· CNC megmunkálási méretellenőrzés

· A furat helyzetének ellenőrzése

· Menetellenőrzés

· Panelösszeállítás ellenőrzése

· Felületkezelés vizsgálata

· A kész termék összeszerelésének ellenőrzése

A hangsúly az alváz méreteinek, a nyomtatott áramköri lapok rögzítési szerkezeteinek, az interfész helyzetének és a szerelvény illeszkedésének ellenőrzésén van.

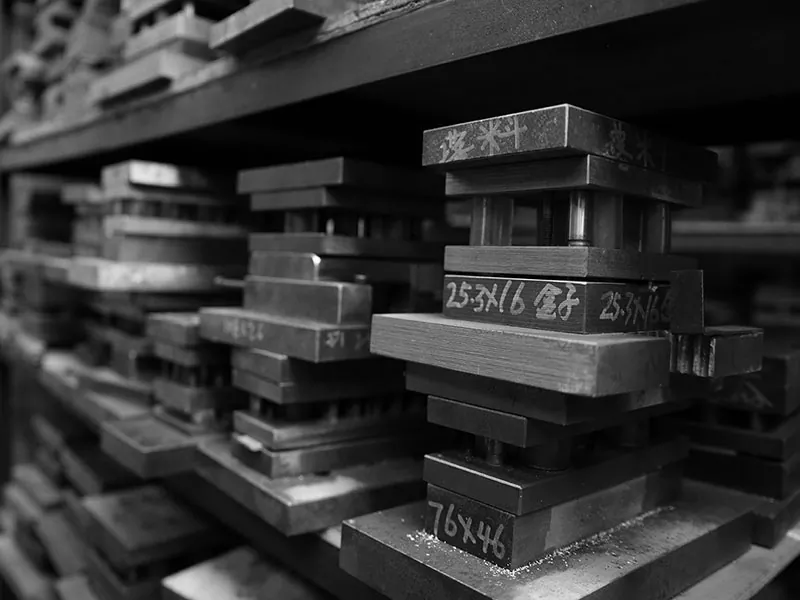

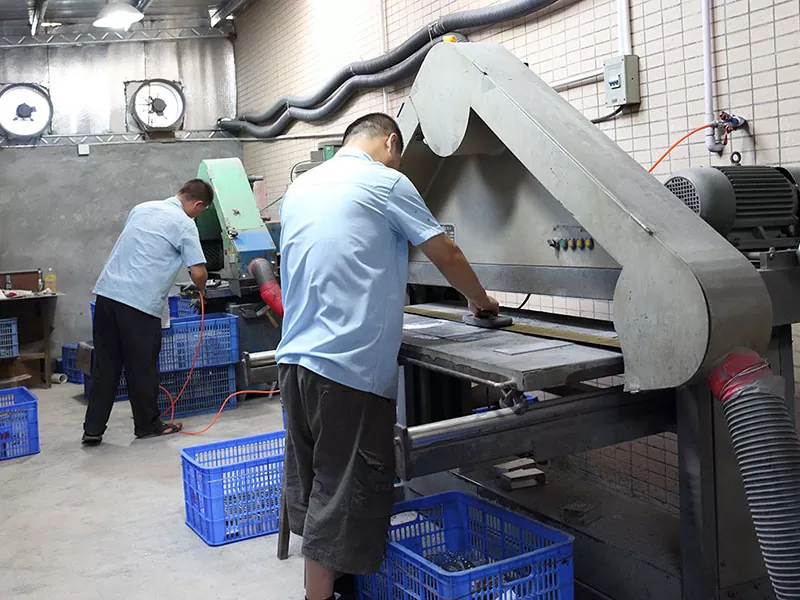

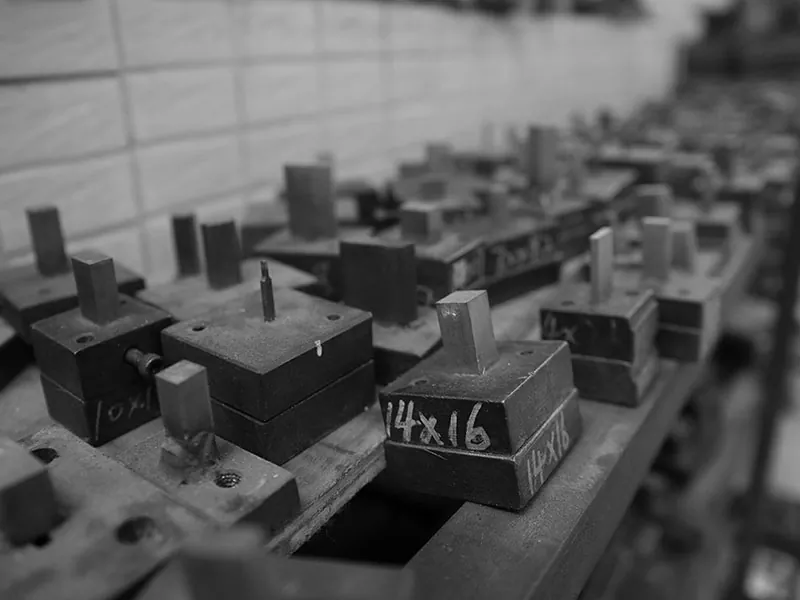

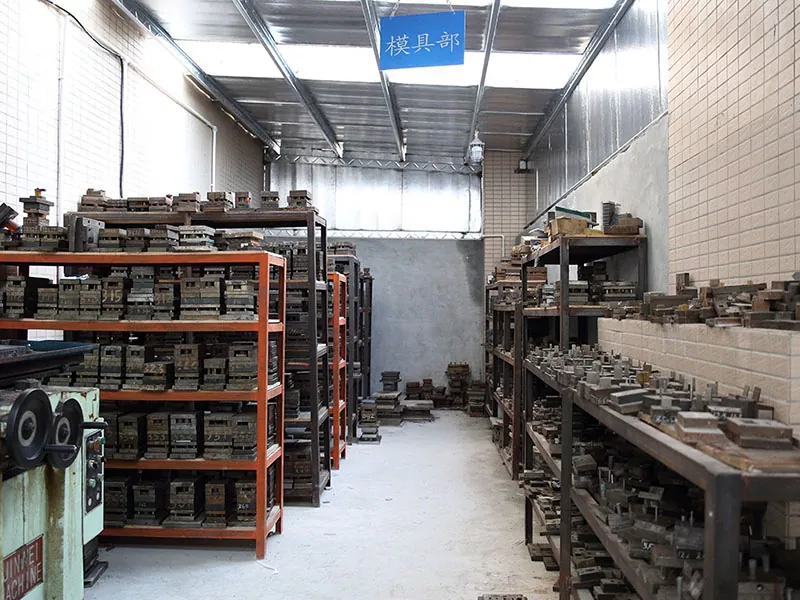

Műhelybemutató

GYIK

1. kérdés: 73,5 mm az alváz rögzített magassága?

Igen. Ennek a sorozatnak a magassága fix 73,5 mm, a hossza és szélessége pedig testreszabható a berendezés követelményei szerint.

Q2: Testreszabható a hosszúság és a szélesség?

Igen. A hosszúság és a szélesség testreszabható a PCB méretei, a belső elektronikai alkatrészek és a teljes berendezés mérete szerint.

3. kérdés: A ház rendelkezik belső PCB kártyanyílásokkal?

Igen. A termék felépítése PCB kártyanyílásokkal van ellátva, amelyek a tényleges PCB méretek és szerelési módok szerint illeszthetők.

4. kérdés: Több elektronikus modul is telepíthető a belsejébe?

Igen. A 73,5 mm-es belső tér viszonylag bőséges, alkalmas olyan berendezésekhez, amelyeknek több PCB-t, elektronikus modulokat, csatlakozókat és belső kábelezést kell telepíteni.

5. kérdés: Megmunkálhatók interfészek az első és a hátsó panelen?

Igen. Az elülső és a hátsó panelek interfészfuratokkal, rögzítőfuratokkal, menetes furatokkal, gomblyukakkal, jelzőlámpa furatokkal és egyéb szerkezetekkel megmunkálhatók 3 tengelyes CNC-n keresztül.

6. kérdés: A 73,5 mm-es extrudált alumínium ipari elektronikai alváz elkészíthető különböző színekben?

Igen. Az alumínium alkatrészek színe a termékkövetelményeknek megfelelően testreszabható, és a konkrét felületkezelési megoldás a projekt követelményeinek megfelelően megerősíthető.

Q7: Hány tengelyű a CNC-je?

Jelenleg elsősorban a 3 tengelyes CNC megmunkálást használják.

8. kérdés: Testreszabható a ház a PCB rajzaim szerint?

Az alváz hossza, szélessége, a kártyanyílások és a rögzítési szerkezetek a termékrajzok, a NYÁK-méretek és a megrendelő által megadott belső szerelési követelmények alapján ellenőrizhetők.
