56 mm-es alumínium műszerház mérőberendezésekhez

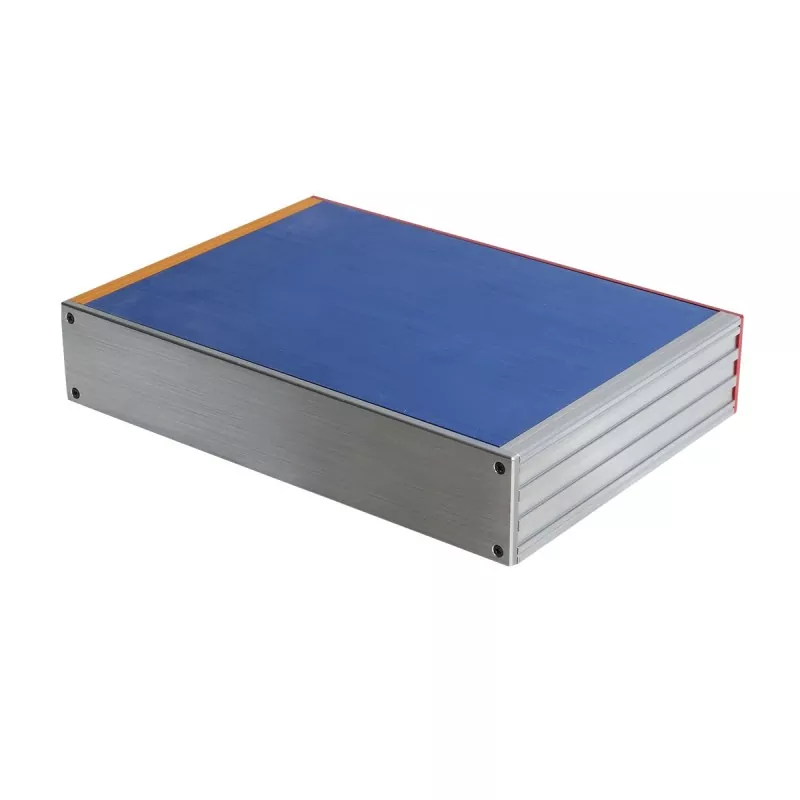

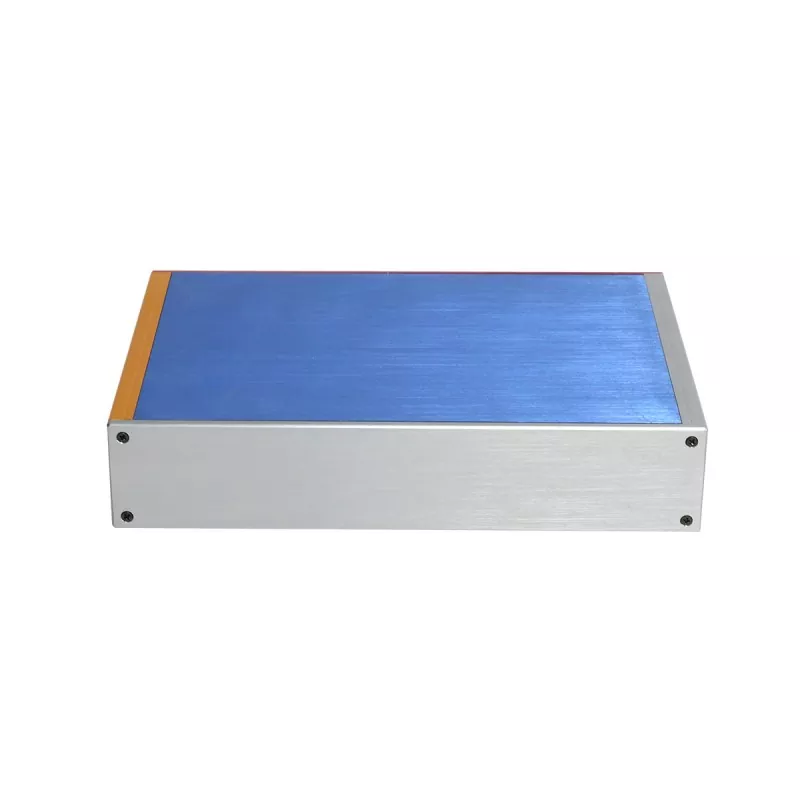

Ez az 56 mm-es fix magasságú alumínium extrudált alváz alumínium profilszerkezettel rendelkezik. A magasság 56 mm-ben van rögzítve, a hossza és szélessége pedig testreszabható a PCB méreteinek, a belső alkatrészek elrendezésének és a műszer teljes méretének megfelelően. Az 56 mm-es magasság bőségesebb rögzítési helyet biztosít a belső elektronikai alkatrészeknek, mint az alacsony profilú alváz, így az 56 mm-es alumínium műszerváz alkalmas mérőberendezésekhez olyan műszerberendezésekhez, amelyeknek integrálniuk kell a nyomtatott áramköri lapokat, elektronikus modulokat, interfészt, tápegységeket és belső szerelési szerkezeteket.

Termék felépítése

Strukturális logika

56 mm-es fix magasság → hossz és szélesség testreszabása → PCB kártyanyílások → belső rögzítő hornyok → hőelvezető szerkezet → elülső és hátsó panel CNC megmunkálás → teljes összeszerelés

Tervezési előnyök

1. 56 mm fix magasság, alkalmas a műszerberendezések belső elrendezésére

Az alacsony profilú alvázhoz képest az 56 mm-es magasság bőségesebb függőleges teret kínál, és többféle elektronikus alkatrész befogadására is alkalmas.

Azon műszerberendezések esetében, amelyeknek egyidejűleg kell beszerelni a nyomtatott áramköröket, az elektronikus modulokat, az interfészt és a belső tartószerkezeteket, ez csökkentheti a házmagasságra vonatkozó korlátokat a belső elrendezésben.

2. Testreszabható hosszúság és szélesség, különböző hangszerméretekhez való alkalmazkodás

Bár a termék magassága 56 mm-ben van rögzítve, a hosszúság és a szélesség az adott felszerelésnek megfelelően testreszabható.

Az alváz végső hosszát és szélességét a következők szerint lehet meghatározni:

· NYÁK-méretek

· Belső modulok száma

· Interfész elrendezése

· Tápellátási modulok

· A hangszer teljes méretei

· Belső rögzítési hely

Ezért alkalmas különböző méretű elektronikus műszerekhez és mérőberendezésekhez.

3. PCB kártyanyílások az áramköri lapok kényelmes elhelyezéséhez

A ház belsejében PCB kártyanyílások találhatók, amelyek a NYÁK elhelyezésére és felszerelésére használhatók.

A műszertermékek esetében a belső áramköri lapnak általában viszonylag stabil pozíciót kell fenntartania interfészekkel, vezérlőáramkörökkel és egyéb modulokkal, és a kártyanyílások segíthetnek a szerkezeti pozicionálásban.

4. A belső rögzítő hornyok megkönnyítik a moduláris elrendezést

A belső rögzítő hornyok a következők felszerelésére használhatók:

· Elektronikus modulok

· NYÁK-k

· Zárójelek

· Rögzítő alkatrészek

· Egyéb belső szerkezeti részek

Az 56 mm-es magasság a rögzítőhornyokkal kombinálva rugalmasabb elrendezési teret biztosít a belső alkatrészek számára.

5. Az alumínium profilszerkezet stabil tartást és hőelvezetési utat biztosít

Az alumínium profil, mint az alváz fő teste szerkezeti védelmet és rögzítőalapot biztosíthat a belső elektronikai alkatrészekhez.

Ugyanakkor az alumínium jó hővezető képességgel rendelkezik, és a profilszerkezettel kombinálva az 56 mm-es alumínium műszerváz a mérőberendezésekhez bizonyos hőelvezetési utat biztosít a berendezés számára.

Speciális termikus tervezési követelményekhez további meghatározásra van szükség az elektronikai alkatrészek teljesítményének és a belső elrendezésnek megfelelően.

6. Elülső és hátsó panelek, amelyek alkalmasak a műszerfelület elrendezésére

A műszerberendezések általában több külső interfészt igényelnek, így az első és a hátsó panel a tényleges funkcióknak megfelelően CNC-megmunkálható.

Megmunkálható:

· Power interfészek

· USB interfészek

· Kommunikációs felületek

· Adatfelületek

· Jelzőfény-lyukak

· Gomblyukak

· Rögzítési furatok

· Egyéb speciális alakú lyukak

Műszaki előírások

Miért válassza az 56 mm-es magasságot?

Az 56 mm-es magasság inkább a viszonylag bonyolult belső szerkezetű elektronikai berendezésekhez alkalmas.

Amikor a berendezés belsejét egyszerre kell figyelembe venni:

PCB + alkatrészek + interfészek + tápegység + szerelőszerkezetek + csatlakozó kábelek

az alacsony profilú alváz korlátozhatja a belső elrendezést.

Az 56 mm-es fix magasság nagyobb belső teret biztosít, miközben szabályozza a berendezés teljes méretét az egyéni hosszúság és szélesség révén.

A műszertermékek esetében ez a szerkezet egyensúlyt tud elérni a belső tér, a berendezés méretei és a szerkezeti védelem között.

Alkalmazható mezők

Ezt a modellt műszerekre, tesztelésre, mérésre és elektronikus berendezésekre ajánljuk.

1. Elektronikus mérőműszerek

Alkalmas olyan mérőberendezésekhez, amelyekhez PCB-ket, adatinterfészeket és belső elektronikus modulokat kell telepíteni.

Az elülső és a hátsó panelek megmunkálhatók a teszt-interfészek, tápellátási interfészek, jelzőlámpák és egyéb követelmények szerint.

2. Tesztfelszerelés

Alkalmas egyes tesztmodulokhoz és elektronikus tesztberendezésekhez, amelyek független alvázszerkezetet igényelnek.

Az 56 mm-es magasság viszonylag bőséges rögzítési helyet biztosít a belső áramkörök és modulok számára.

3. Adatgyűjtő eszközök

Az adatgyűjtő áramkörök, kommunikációs interfészek és tápmodulok integrálását igénylő berendezések esetében az alváz hossza és szélessége testreszabható a PCB méreteinek megfelelően.

4. Jelfeldolgozó és -átalakító berendezések

Alkalmas olyan elektronikus berendezésekhez, amelyekhez PCB-ket, jel interfészt és belső feldolgozó modulokat kell telepíteni.

The internal card slots can be used for PCB positioning, and the mounting grooves can support the fixing of other internal structural parts.

5. Asztali eszközök

A laboratóriumokban, munkaasztalokon vagy berendezési asztalokon elhelyezett kisméretű elektronikus műszerek esetében az 56 mm-es magasság viszonylag bőséges belső felszerelési helyet biztosít, miközben a teljes szerkezet kompakt marad.

Javasoljuk, hogy a hivatalos webhely-kiadásokban olyan alkalmazási utasításokat használjon, mint például „műszerek, tesztelés, adatgyűjtés, jelfeldolgozás”, nem pedig olyan speciális területeket, mint például „orvosi műszerek” vagy „katonai műszerek”, amelyek további iparági képesítést vagy ellenőrzést igényelnek.

Testreszabható elemek

Gyártási folyamat

Az ügyfél termékrajzokat vagy méretkövetelményeket nyújt be

↓

Erősítse meg az 56 mm-es rögzített magasságot

↓

Erősítse meg a hosszúságot, szélességet és a belső elrendezést

↓

Erősítse meg a PCB-t, az interfészeket és a belső alkatrészeket

↓

Alumínium profil megmunkálás

↓

Hosszvágás

↓

3 tengelyes CNC megmunkálás

↓

Első és hátsó panel megmunkálása

↓

Felületkezelés

↓

Méret- és megjelenésvizsgálat

↓

Alváz összeszerelés

↓

Kész termék ellenőrzése

↓

Műhelybemutató

Csomagolás és szállítás

Minőségellenőrzés

A termékkövetelményeknek megfelelően a következők hajthatók végre:

· Profil megjelenésének ellenőrzése

· Hosszméret ellenőrzése

· CNC megmunkálási méretellenőrzés

· A furat helyzetének ellenőrzése

· Menetellenőrzés

· A panel méretének és megjelenésének ellenőrzése

· Felületkezelés megjelenésének vizsgálata

· Összeszerelés ellenőrzése

· A termék megjelenésének ellenőrzése befejeződött

A kifejezett mérettűrési követelményekkel rendelkező termékek esetében az ellenőrzés az ügyfél rajzai és műszaki követelményei szerint végezhető el.

GYIK

Q1. Ennek a műszerváznak a magassága rögzített?

Igen. Ennek a modellnek a magassága 56 mm, míg a hossza és szélessége testreszabható.

Q2. Testreszabható az alváz különböző műszerekhez?

Igen. A hossza és szélessége testreszabható a PCB méreteinek, a belső alkatrészeknek, az interfész elrendezésének és a teljes berendezés méretének megfelelően.

Q3. A házon van belső PCB foglalat?

Igen. Az alumínium extrudált szerkezet tartalmaz egy belső PCB-nyílást a PCB pozicionálásához és telepítéséhez.

Q4. Beépíthetők-e belső modulok a házba?

Igen. A belső rögzítő hornyok PCB-k, elektronikus modulok, konzolok és egyéb szerkezeti elemek beszerelésére használhatók.

Q5. Testreszabható az első és a hátsó panel?

Igen. A panelek CNC megmunkálhatók a szükséges interfészek, gombok, jelzők, rögzítő furatok, és egyéb nyílások szerint.

Q6. Az alumínium ház biztosítja a hőelvezetést?

Az alumínium extrudált szerkezet hőelvezetési utat biztosít. Speciális hőigények esetén a tervezést az alkatrész teljesítménye és belső elrendezése szerint kell értékelni.

Q7. Testreszabható az alváz színe?

Igen. A felületkezelés és a szín testreszabható a termékkövetelményeknek megfelelően.

Q8. Milyen CNC megmunkálási képességet biztosít?

A Boyuan elsősorban 3 tengelyes CNC megmunkálást biztosít alumínium műszervázhoz és kapcsolódó alkatrészekhez.
