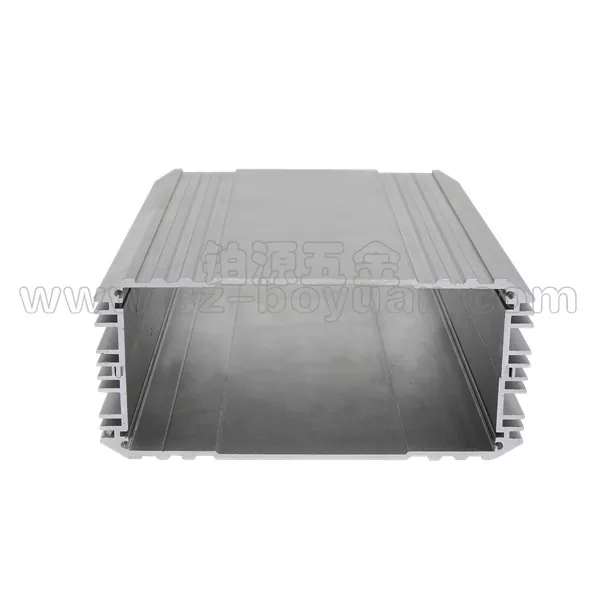

42,5 mm-es beágyazott alumínium ipari vezérlőház

A 42,5 mm-es beágyazott alumínium ipari vezérlőház alumínium profilszerkezettel rendelkezik. A magasság 42,5 mm-re van rögzítve, a hossz és a szélesség pedig testreszabható a berendezés szerkezete, a PCB méretei és a szerelési hely szerint.

A ház belsejében nyomtatott áramköri kártyanyílások és rögzítőhornyok találhatók, amelyek az áramköri lapok elhelyezésére, valamint a belső elektronikus modulok, konzolok és egyéb szerkezeti részek felszerelésére szolgálnak. Az alumínium profilszerkezet bizonyos hőleadó képességgel is rendelkezik, alkalmas szerkezeti alátámasztást és alapvető hőelvezetést igénylő elektronikai berendezésekhez.

A 42,5 mm-es magasság megtartja a viszonylag kompakt profilt, miközben több helyet biztosít a nyomtatott áramköri lapoknak, elektronikai alkatrészeknek, interfészeknek és belső szerelési struktúráknak, mint az alacsony profilú alvázak, így alkalmas olyan alkalmazásokra, amelyeket más berendezésekbe kell beépíteni, vagy korlátozott beépítési helyekre van szükség, de nem használható túl alacsony alvázszerkezet.

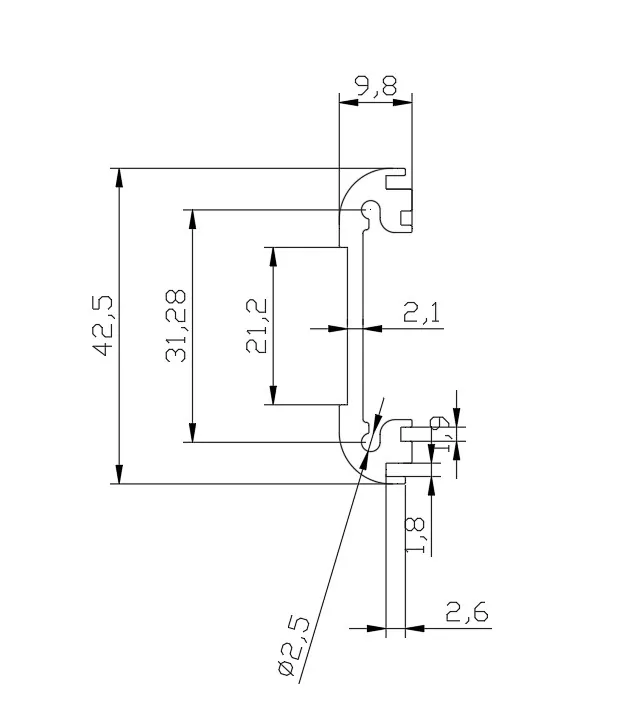

Termék felépítése

Alapvető előnyei

1. 42,5 mm fix magasságú, beágyazott berendezések telepítésére alkalmas

Az ultravékony alvázhoz képest a 42,5 mm-es magasság több belső teret biztosít, miközben megtartja a viszonylag kompakt teljes méretet.

Azokhoz az elektronikus modulokhoz, amelyeket be kell szerelni:

• Vezérlő szekrények
• Belső felszerelés
• Állványok vagy felszerelési helyek
• Egyedi berendezés szerkezetek
• Más elektronikus eszközök belsejében

az alváz hossza és szélessége a tényleges beépítési hely szerint határozható meg.

2. Testreszabható hosszúság és szélesség a beépítési hely könnyű összeillesztéséhez

A 42,5 mm-es beágyazott alumínium ipari vezérlőház magassága 42,5 mm-re van rögzítve, míg a hossza és szélessége a berendezés szerkezetének megfelelően állítható.

Az alváz hossza és szélessége az alábbiak szerint határozható meg:

• Beépítési helyzet
• PCB méretei
• Alkatrészek elrendezése
• Interfész pozíciók
• Belső modulok
• A berendezés teljes méretei

Ez a szerkezet különösen alkalmas nem szabványos méretű beágyazott elektronikus modulokhoz.

3. Belső PCB kártyanyílások az áramköri lapok kényelmes elhelyezéséhez

A ház belsejében PCB kártyanyílások találhatók, amelyek a PCB szerkezetének megfelelően pozícionálhatók és szerelhetők.

Azoknál a berendezéseknél, amelyeknek integrálniuk kell az áramköri lapot a házba, a kártyanyílások csökkenthetik a további támasztóalkatrészek használatát, és segítenek a PCB rögzítési helyzetének stabil tartásában.

4. Belső rögzítő hornyok támogatják a belső szerkezeti elrendezést

Az alváz belsejében a PCB kártyahelyeken kívül rögzítőhornyok is találhatók, amelyek segítségével belső modulokat, konzolokat és egyéb szerkezeti elemeket rögzíthetünk.

Azon berendezések esetében, amelyeknek korlátozott helyen több elektronikus alkatrészt kell integrálniuk, a belső elrendezés a tényleges szerkezetnek megfelelően elvégezhető.

5. Az alumínium profilszerkezet kiegyensúlyozza a szerkezeti alátámasztást és a hőelvezetést

Az alumínium profil, mint az alváz fő teste, stabil szerkezeti támaszt biztosít.

Ugyanakkor maga az alumínium jó hővezető képességgel rendelkezik, és a profilszerkezettel kombinálva elősegítheti az elektronikus berendezések hőelvezetését.

Azoknál a termékeknél, amelyeknél magasabb hőelvezetési követelmények vannak, megfelelő megoldásokat kell meghatározni az elektromos alkatrészek energiafogyasztása, elrendezése és tényleges hőkezelése alapján.

6. Az elülső és a hátsó panelek támogatási eszköz interfész megmunkálása

Az elülső és a hátsó panelek CNC-megmunkálhatók speciális berendezések szerint, pl.

• Teljesítmény interfészek
• USB interfészek
• Kommunikációs interfészek
• Jelző lámpák
• Gombok
• Szerelési furatok
• Egyéb speciális alakú interfészek

Ezért az alváz hozzáigazítható a végső elektronikus berendezés interfész-elrendezéséhez.

Műszaki előírások

Alkalmazható mezők

Ez a modell a "beágyazott telepítés" kiemelésére ajánlott, megkülönböztetve az előző 35 mm-es kompakt modelltől.

1. Beágyazott vezérlőmodulok

Alkalmas automatizálási berendezésekbe, vezérlőszekrényekbe vagy egyéb berendezésekbe beépített kis vezérlőmodulokhoz.

A 42,5 mm-es magasság viszonylag bőséges rögzítési helyet biztosít a vezérlő NYÁK-nak és a belső alkatrészeknek, míg az egyedi hosszúság és szélesség segíti az alvázat az adott beépítési helyzethez igazítani.

2. Adatgyűjtő modulok

Azon berendezéseknél, amelyekhez gyűjtőáramkörök, interfészek és adatfeldolgozó modulok telepítésére van szükség, az áramköri lapot a belső PCB kártyanyílásokon keresztül lehet rögzíteni, és az alváz méreteit a berendezés telepítési helyének megfelelően testre szabhatjuk.

3. Ipari berendezések belső elektronikus moduljai

Alkalmas olyan elektronikus modulokhoz, amelyeket nagy berendezésekbe kell integrálni, mint például vezérlő-, interfész- vagy jelfeldolgozó modulok.

Az alváz hossza és szélessége testreszabható a berendezés belső terének megfelelően, csökkentve a szükségtelen külső méreteket.

4. Beágyazott kommunikációs berendezések

Alkalmas olyan kommunikációs vagy interfész modulokhoz, amelyeket más berendezésekbe kell beépíteni.

Az elülső és a hátsó panelek megmunkálhatók a kommunikációs interfész, a tápegység és egyéb követelmények szerint.

5. Elektronikus modulok automatizálási berendezésekhez

Az automatizálási berendezésekben található független elektronikus modulok esetében az alumínium profilú alváz független szerkezetvédelmet nyújthat, míg az egyedi hosszúság és szélesség a berendezés belső beépítési helyzetéhez igazodik.

Testreszabható elemek

3 tengelyes CNC megmunkálási képesség

A Boyuan Hardware jelenleg főként 3 tengelyes CNC megmunkálást alkalmaz, és a termékrajzok szerint utólagos megmunkálást végezhet a 42,5 mm-es alumínium profilvázon és paneleken.

A megmunkálási tartalom a következőket tartalmazhatja:

• CNC nyílások
• Fúrás
• Koppintás
• Szerelési furatok megmunkálása
• Interfész furatok megmunkálása
• Panel speciális alakú lyukak
• Süllyesztő/süllyesztő furatok
• Logó és jelölés megmunkálása
• Egyéb szerkezeti megmunkálás

A konkrét megmunkálási tartalom a termékrajzok és a szerkezeti követelmények alapján kerül meghatározásra.

Gyártási folyamat

Az ügyfél termékrajzokat vagy méretkövetelményeket nyújt be

↓

Erősítse meg a 42,5 mm-es rögzített magasságot

↓

Erősítse meg a hosszt, szélességet és a beágyazott beépítési helyet

↓

Erősítse meg a PCB-t és a belső alkatrész elrendezését

↓

Alumínium profil megmunkálás

↓

Hosszvágás

↓

3 tengelyes CNC megmunkálás

↓

Első és hátsó panel megmunkálása

↓

Felületkezelés

↓

Méret- és megjelenésvizsgálat

↓

Alváz összeszerelés

↓

Kész termék ellenőrzése

↓

Csomagolás és szállítás

Boyuanról

Több mint 20 éves alumíniumtermék-gyártási tapasztalat

A Boyuan Hardware több mint 20 éve foglalkozik alumíniumtermékekkel és kapcsolódó megmunkálással, termékei alumíniumprofil alvázra, alumínium burkolatokra és CNC megmunkált alkatrészekre terjednek ki.

kb. 10 000 ㎡ gyártóhely

A gyár gyártási területe körülbelül 10 000 ㎡, alumíniumtermékek megmunkálására, CNC megmunkálására, fúrására, menetfúrására, felületkezelésére, összeszerelésére és ellenőrzésére alkalmas.

kb. 300 meglévő formakészlet

Körülbelül 300 meglévő formakészlettel, különböző specifikációjú alumíniumprofil termékek gyártásához.

3 tengelyes CNC megmunkálás

Jelenleg a 3 tengelyes CNC-t elsősorban alumíniumtermékekhez és az alvázhoz kapcsolódó megmunkáláshoz, fúrás befejezéséhez, menetfúráshoz, nyitáshoz és egyéb folyamatokhoz használják az ügyfél rajzai szerint.

Műhelybemutató

GYIK

Q1. Ennek az alváznak a magassága rögzített?

Igen. Ennek a modellnek a magassága 42,5 mm, míg a hossza és szélessége testreszabható.

Q2. Miért alkalmas ez a ház beágyazott telepítésre?

A 42,5 mm-es fix magasság viszonylag kompakt profilt biztosít, miközben több belső teret hagy a nyomtatott áramköri lapok telepítéséhez, az alkatrészekhez és a szerelési szerkezetekhez. A hosszúság és a szélesség is beállítható a rendelkezésre álló beépítési helyhez.

Q3. Testreszabható a ház a PCB-m szerint?

Igen. A hossza és szélessége testreszabható a nyomtatott áramköri lap méreteinek, az alkatrészek elrendezésének és a telepítési követelményeknek megfelelően.

Q4. A házon van belső PCB foglalat?

Igen. Az alumínium extrudált szerkezet tartalmaz egy belső PCB-nyílást a PCB pozicionálásához és telepítéséhez.

Q5. Testreszabhatók a belső szerelési szerkezetek?

Igen. A belső rögzítő hornyok és a kapcsolódó megmunkálás a termék szerkezetének megfelelően alakítható ki.

Q6. Megmunkálható az első és a hátsó panel?

Igen. A panelek CNC megmunkálhatók interfészekhez, rögzítési furatok, kijelzők, gombok és egyéb szükséges nyílások számára.

Q7. Használható-e az alváz hőtermelő alkatrészekhez?

Az alumínium extrudált szerkezet hőelvezetési utat biztosít. Speciális hőigényű termékek esetében a tényleges hőelvezetési tervet az alkatrészek teljesítménye és elrendezése szerint kell meghatározni.

Q8. Milyen CNC megmunkálási képességet biztosít?

A Boyuan elsősorban 3 tengelyes CNC megmunkálást biztosít alumínium alvázhoz és kapcsolódó alkatrészekhez.
