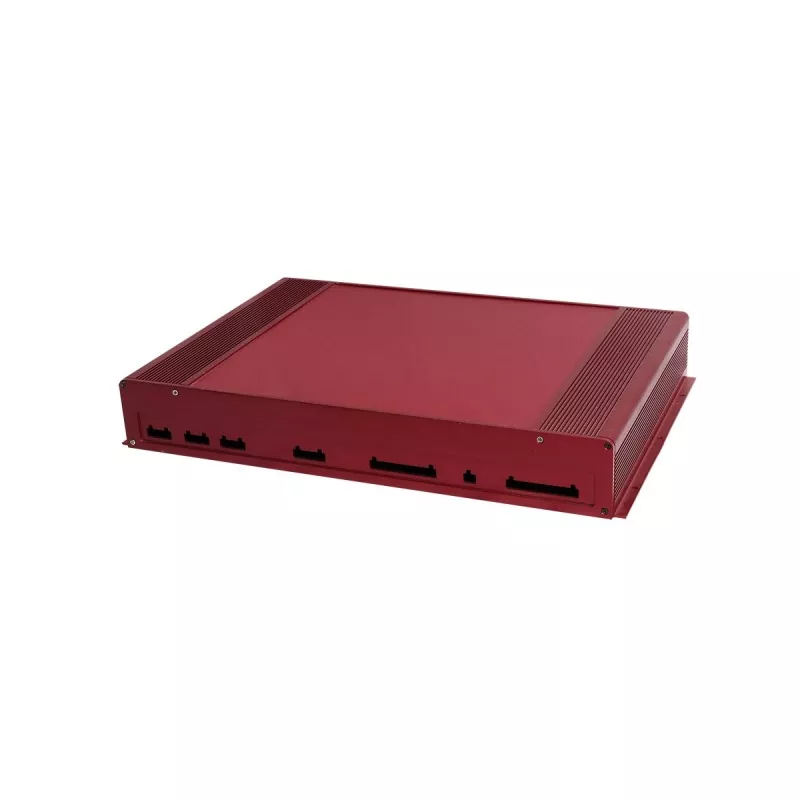

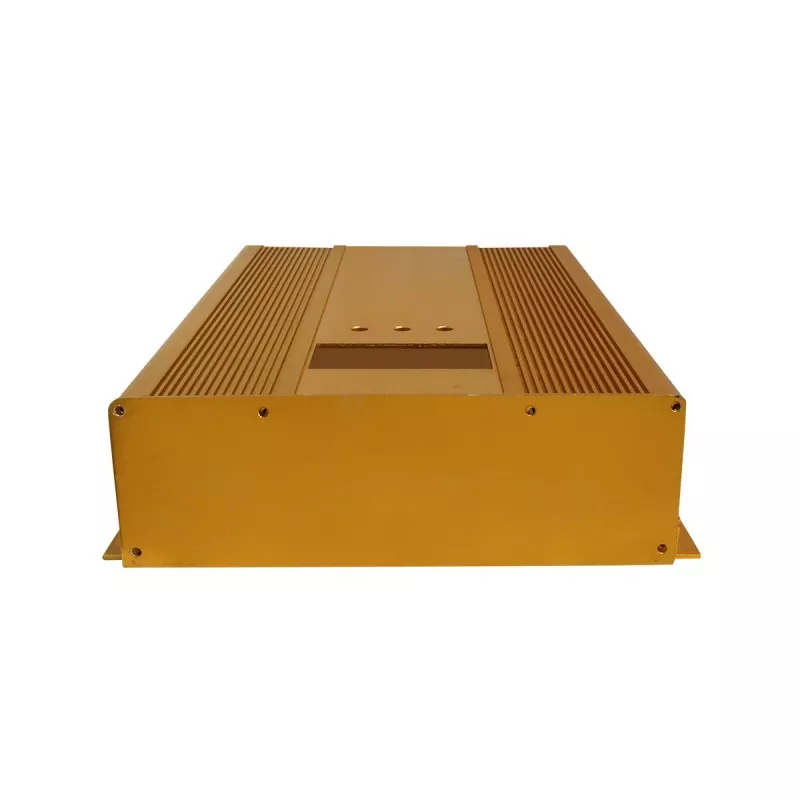

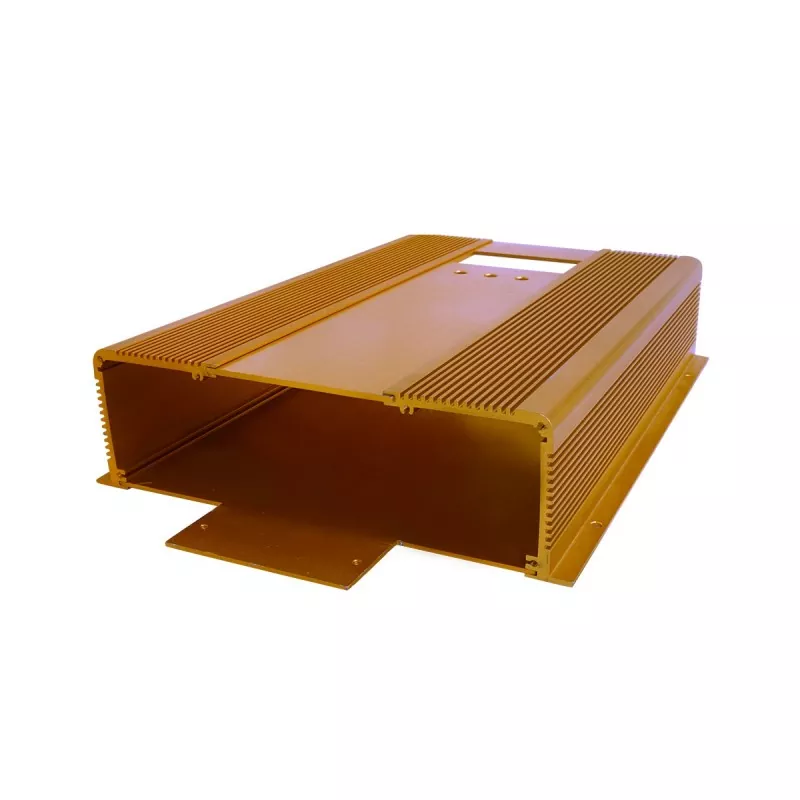

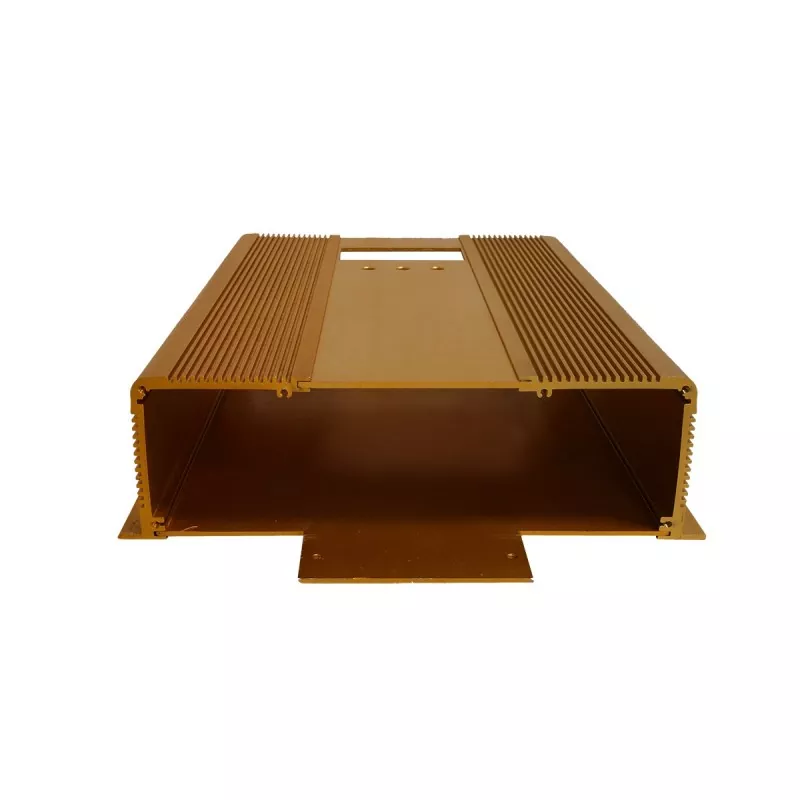

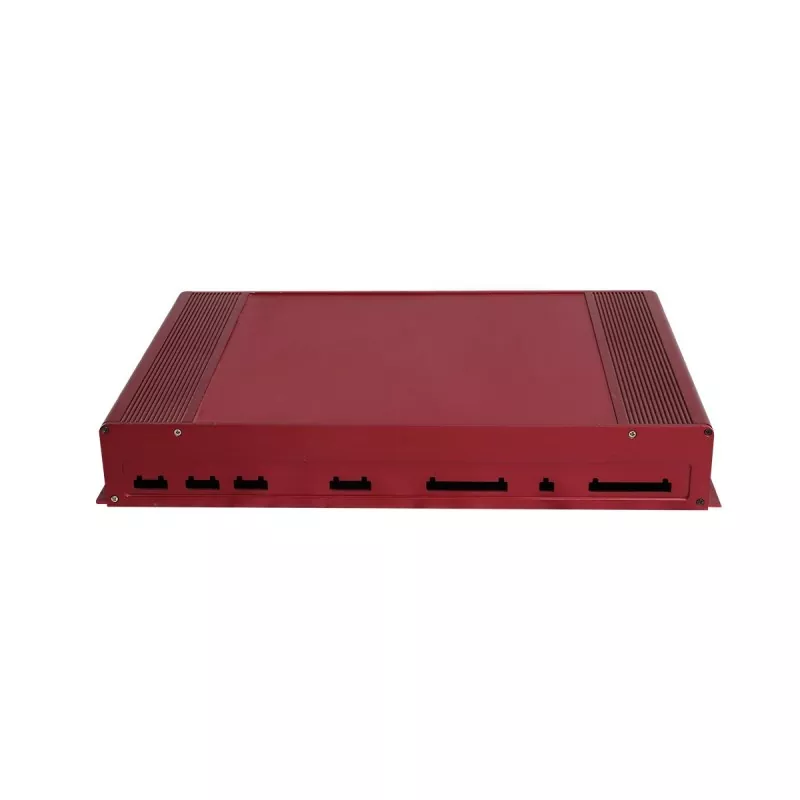

70 mm-es ipari vezérlésű alumínium extrudált alváz

A 70 mm-es ipari vezérlésű alumínium extrudált alváz alumínium profilszerkezetet alkalmaz. A ház belsejében nyomtatott áramköri kártyanyílások és rögzítőhornyok találhatók, amelyek felhasználhatók az áramköri lap pozicionálására, a vezérlőmodul rögzítésére és a belső szerkezeti részek rögzítésére. Az alumínium profilszerkezet bizonyos hőelvezető képességgel is rendelkezik, kielégítve az ipari elektronikai berendezések szerkezeti alátámasztását és alapvető hőelvezetési igényeit.

A korábbi alacsony profilú alvázhoz képest a 70 mm-es magasság nagyobb belső függőleges teret biztosít, így alkalmasabb olyan ipari vezérlőberendezésekhez, amelyekhez vezérlőkártyákat, elektronikus modulokat, interfészek, tápegységeket és csatlakozási struktúrákat kell integrálni.

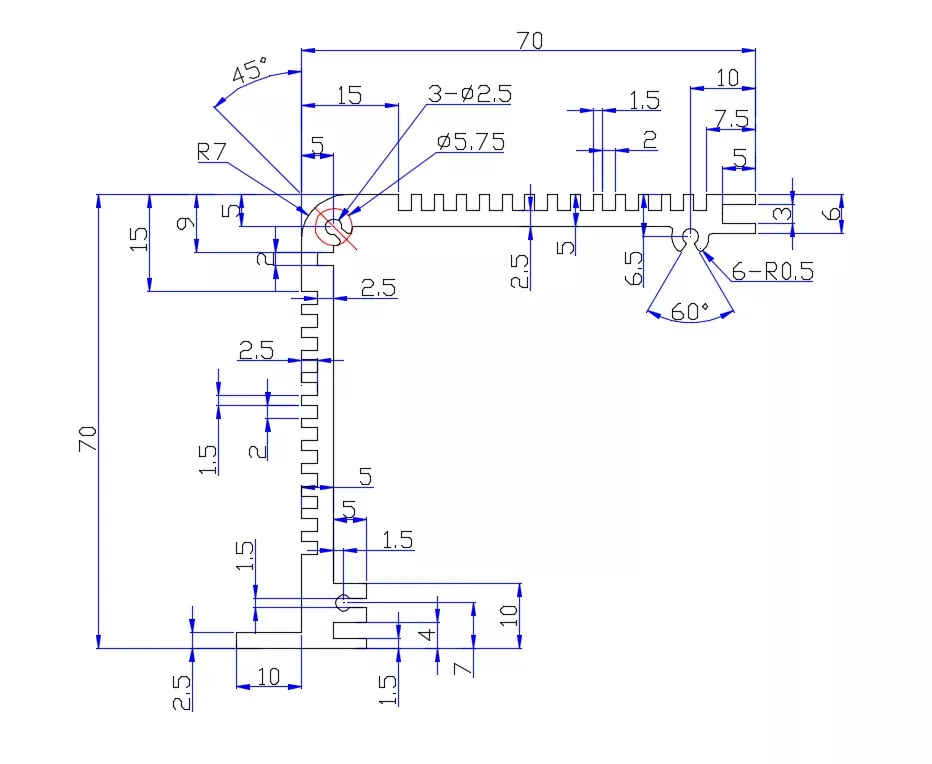

Termék felépítése

Az ipari vezérlés tervezésének alapvető előnyei

1. 70 mm fix magasság, nagyobb belső elrendezési teret biztosítva

Az alacsony profilú alumíniumprofil alvázhoz képest a 70 mm-es magasság nagyobb belső függőleges teret kínál.

Ipari vezérlőberendezések esetén a belső térben általában nem csak egy PCB-t kell beszerelni, hanem egyidejűleg figyelembe kell venni:

· Vezérlőmodulok

· Interfész modulok

· Tápellátás összetevői

· Csatlakozó kábelek

· Rögzítőkonzolok

· Egyéb elektronikus alkatrészek

A 70 mm-es magasság csökkentheti az alvázmagasság korlátait ezeken a belső szerkezeti elrendezéseken.

2. Testreszabható hosszúság és szélesség, különböző vezérlőberendezésekhez való alkalmazkodás

Bár az alváz magassága 70 mm-re van rögzítve, a hossz és a szélesség testreszabható a tényleges felszereltségnek megfelelően.

Az alváz hossza és szélessége az alábbiak szerint határozható meg:

· Vezérlőlap méretei

· NYÁK-elrendezés

· Modulok száma

· Interfészek száma

· Teljesítményelrendezés

· Rögzítési hely

Ezért az ipari vezérlőmoduloknak nem kell teljesen alkalmazkodniuk egy fix hosszúságú és szélességű szabványos alvázhoz.

3. PCB kártyanyílások a vezérlőkártya elhelyezéséhez

A belső PCB kártyanyílások használhatók a vezérlőkártya és az áramköri lap elhelyezésére.

Az ipari vezérlőtermékek esetében a PCB stabil rögzítési pozíciója segít fenntartani a belső elektronikus alkatrészek és a külső interfészek közötti megfelelést.

4. A belső rögzítő hornyok megkönnyítik a moduláris szerkezeti tervezést

A belső rögzítő hornyok a következők felszerelésére használhatók:

· NYÁK-k

· Vezérlőmodulok

· Elektronikus modulok

· Zárójelek

· Rögzítő alkatrészek

A 70 mm-es magasság a belső rögzítőszerkezettel kombinálva rugalmasabb elrendezési teret biztosít több elektronikus modul számára.

5. Az alumínium profilszerkezet szerkezeti alátámasztást és hőelvezetési utat biztosít

Az alumínium profiltest stabil szerkezeti támaszt nyújt a belső elektronikai alkatrészeknek.

Ugyanakkor maga az alumínium jó hővezető képességgel rendelkezik, és a profilszerkezet bizonyos hőelvezetési utat biztosít az elektronikus alkatrészek számára.

A speciális hőtechnikai tervezési követelményeket támasztó ipari vezérlőberendezések esetében a hőelvezetési megoldást tovább kell határozni az alkatrész teljesítménye, a belső elrendezés és a tényleges hőterv alapján.

6. Ipari vezérlőfelület-elrendezésre alkalmas első és hátsó panelek

Az ipari vezérlőberendezések általában több külső interfészt és működtető alkatrészt igényelnek, így az első és a hátsó panelek a tényleges terméknek megfelelően CNC-megmunkálhatók.

Megmunkálható:

· Tápellátási interfész lyukak

· Kommunikációs interfész lyukak

· Adatinterfész lyukak

· Jelzőfény-lyukak

· Gomblyukak

· Rögzítési furatok

· Egyéb speciális alakú lyukak

Műszaki előírások

Alkalmazható mezők

Ez a modell az ipari vezérlésre és az ipari elektronikus berendezésekre összpontosít, megkülönböztetve a korábbi 56 mm-es műszerháztól.

1. Ipari vezérlőmodulok

Alkalmas ipari vezérlőberendezésekhez, amelyeknek a vezérlő NYÁK-okat, az elektronikus modulokat és az interfészeket egy független házba kell integrálni.

A 70 mm-es magasság nagyobb szerelési helyet biztosít a belső vezérlőpaneleknek és egyéb alkatrészeknek.

2. Automatizálási berendezések vezérlőegységei

Alkalmas független elektronikus vezérlőmodulokhoz automatizálási berendezésekben.

Az alváz hossza és szélessége testreszabható a berendezés belső szerelési helyének és a vezérlőkártya méreteinek megfelelően.

3. Adatgyűjtő és -feldolgozó berendezések

Alkalmas ipari elektronikai berendezésekhez, amelyeknek egyidejűleg kell integrálniuk az adatgyűjtő áramköröket, a feldolgozó modulokat, a kommunikációs interfészeket és a tápegységeket.

4. Ipari kommunikációs és interfész modulok

Alkalmas ipari elektronikus berendezésekhez, amelyekhez több kommunikációs interfészt, csatlakozót vagy jel interfészt kell telepíteni.

Az elülső és a hátsó panel a tényleges interfész-elrendezésnek megfelelően CNC-megmunkálható.

5. Ipari elektronikus vezérlőberendezések

Alkalmas ipari elektronikai berendezésekhez, amelyek független alumíniumprofil vázat igényelnek a szerkezetvédelemhez és a belső alkatrészek rögzítéséhez.

Testreszabható elemek

3 tengelyes CNC megmunkálási képesség

A Boyuan Hardware jelenleg főleg 3 tengelyes CNC megmunkálást használ, és meg tudja dolgozni a 70 mm-es ipari vezérlésű alumínium profil alvázat és paneleket az ügyfél rajzai szerint.

Megmunkálható:

· CNC nyílások

· Fúrás

· Koppintás

· Rögzítési furatok

· Interfész lyukak

· Speciális alakú lyukak a panelen

· Ellenfuratok/süllyesztőlyukak

· Logó és jelölés

· Egyéb szerkezeti megmunkálás

A konkrét megmunkálási tartalom az ügyfél rajzai és a termékszerkezet alapján kerül meghatározásra.

Megfelelő ügyfelek

Ez a 70 mm-es ipari vezérlésű alumínium extrudált alváz alkalmas:

· Ipari automatizálási berendezések gyártói

· Ipari vezérlőberendezések gyártói

· Ipari elektronikai berendezések gyártói

· Adatgyűjtő berendezések gyártói

· Ipari kommunikációs berendezések gyártói

· Vezérlőmodul fejlesztők

· A nyomtatott áramköröket és az elektronikus modulokat gyártó cégek

· OEM/ODM ipari berendezésekkel foglalkozó cégek

Különösen alkalmas nagyobb belső teret, több elektronikus modult és egyedi interfész-elrendezést igénylő ipari vezérlőtermékekhez.

Minőségellenőrzés

A termékkövetelményeknek megfelelően a következők hajthatók végre:

· Profil megjelenésének ellenőrzése

· Hosszméret ellenőrzése

· CNC megmunkálási méretellenőrzés

· A furat helyzetének ellenőrzése

· Menetellenőrzés

· A panel méretének és megjelenésének ellenőrzése

· Felületkezelés megjelenésének vizsgálata

· Összeszerelés ellenőrzése

· A termék megjelenésének ellenőrzése befejeződött

A kifejezett mérettűrési követelményekkel rendelkező termékek esetében az ellenőrzés az ügyfél rajzai és műszaki követelményei szerint végezhető el.

Műhelybemutató

GYIK

Q1. Ennek az ipari vezérlésű alváznak a magassága rögzített?

Igen. Ennek a modellnek a magassága 70 mm-ben van rögzítve, míg a hossza és szélessége testreszabható.

Q2. Miért alkalmas a 70mm ipari vezérlőberendezésekhez?

A 70 mm-es magasság több belső függőleges helyet biztosít a PCB-k, vezérlőmodulok, tápegységek, csatlakozók és egyéb belső szerkezetek számára, mint az alacsonyabb profilú ház.

Q3. A hosszúság és a szélesség testreszabható?

Igen. A hossza és szélessége testreszabható a vezérlőpanel, a belső alkatrészek, az interfész elrendezése és a telepítési követelmények szerint.

Q4. A 70 mm-es ipari vezérlésű alumínium extrudált ház rendelkezik PCB foglalattal?

Igen. Az alumínium extrudált szerkezet tartalmaz egy belső PCB-nyílást a PCB pozicionálásához és telepítéséhez.

Q5. Több belső modul is telepíthető?

Igen. A belső rögzítőnyílások PCB-khez, vezérlőmodulokhoz, konzolokhoz és egyéb szerkezeti elemekhez használhatók.

Q6. Testreszabható az első és a hátsó panel?

Igen. A panelek CNC megmunkálhatók a teljesítmény, a kommunikáció, az adatinterfész, az indikátor és a szerelési követelmények szerint.

Q7. Az alváz biztosítja a hőelvezetést?

Az alumínium extrudált szerkezet hőelvezetési utat biztosít. Speciális hőigények esetén a tervezést az alkatrész teljesítményének és belső elrendezésének megfelelően kell meghatározni.

Q8. Milyen CNC megmunkálási képességet biztosít?

A Boyuan főként 3 tengelyes CNC megmunkálást biztosít alumínium ipari vezérlőalvázhoz és kapcsolódó alkatrészekhez.
