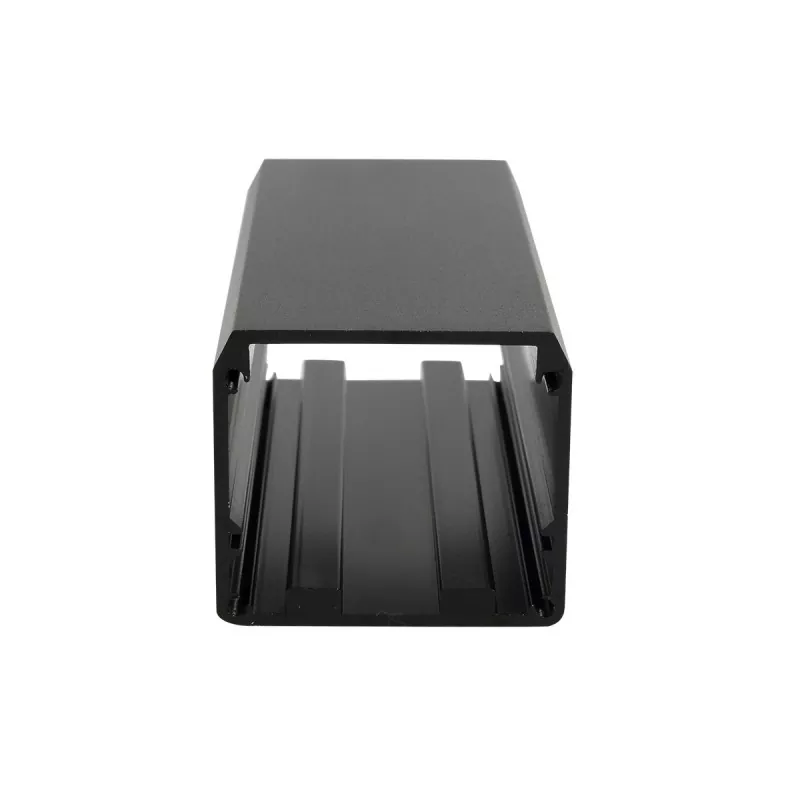

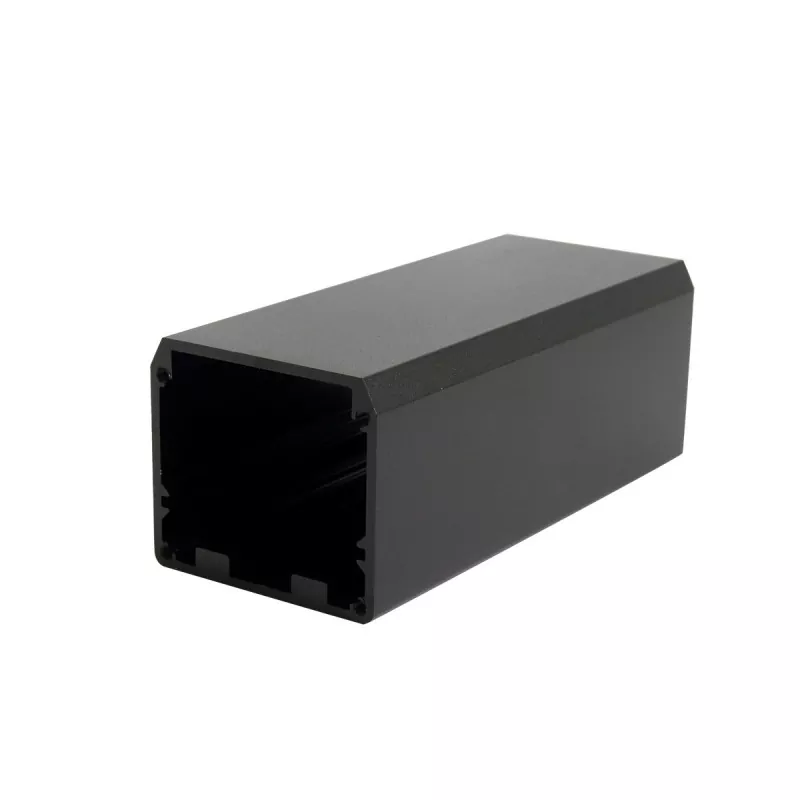

50×44 mm-es alumínium tápegység és ipari vezérlőház

A Boyuan 50 × 44 mm-es alumínium tápegység és ipari vezérlőház egy közepes méretű, alumíniumötvözet extrudált szerkezettel gyártott elektronikai készülékház, amelynek külső keresztmetszete 50 mm (szélesség) × 44 mm (magasság), és a hossza tetszőlegesen testreszabható a tényleges felszerelési igényeknek megfelelően.

A termék alumínium profil extrudálással készül, fix főtest keresztmetszettel. A berendezés tényleges hosszának megfelelően vágható, és a végső összeszerelés véglemezekkel, CNC megmunkálással és egyéb támasztó folyamatokkal történik.

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A ház belsejét szabványos áramköri kártyanyílásokkal tervezték, és a PCB közvetlenül behelyezhető és rögzíthető további csavarok nélkül, jelentősen javítva az összeszerelés hatékonyságát.

A műanyag dobozokhoz képest az alumíniumötvözet burkolatok jobb szerkezeti szilárdsággal és fémszerkezettel rendelkeznek, és CNC megmunkálással egyedi szerkezeteket, például interfészeket, rögzítési lyukakat, menetes furatokat és hornyokat készíthetnek.

Az 50 × 44 mm-es alapérték a "széles testben és nagy térben" rejlik – az 50 mm-es szélesség szabványos széles PCB-ket és többféle interfész-elrendezést képes befogadni, a 44 mm-es magasság pedig elegendő belső teret biztosít a magasabb alkatrészek beépítéséhez.

Ez a specifikáció különösen alkalmas teljesítménymodulokhoz, teljesítményerősítőkhöz, ipari vezérlőkhöz, mérőműszerekhez, kommunikációs bázisállomási berendezésekhez, adatgyűjtő és -átviteli berendezésekhez, motoros meghajtó modulokhoz, orvosi vizsgálóműszerekhez és más közepes méretű elektronikus berendezésekhez, amelyek magas belső térigényűek.

A Boyuan Hardware több mint 20 éve az alumínium burkolatok és alumínium alvázak gyártására összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, és egyedi alumínium burkolat-megmunkálást tud biztosítani az ügyfél rajzai, mintái vagy méretkövetelményei szerint.

A termék alapvető előnyei

01 | 50 × 44 mm-es tágas terek kialakítása

Az 50 mm széles × 44 mm magas keresztmetszet bőséges belső teret biztosít a közepes méretű elektronikus berendezések számára.

Az 50 mm-es szélesség szélesebb PCB-elrendezéseket és több interfész egymás melletti kialakítását teszi lehetővé; a 44 mm-es magasság nagyobb szerelési helyet biztosít az alkatrésznek, magasabb komponensek, például elektrolitkondenzátorok, transzformátorok, hűtőbordák és relék elhelyezésére is alkalmas, valamint támogatja a kétoldalas PCB tervezést, kielégítve a komplex áramköri rendszerek integrációs igényeit.

02 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki.

Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz. Ez a szerkezet különösen alkalmas a sorozatfejlesztést igénylő elektronikai termékekhez.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez.

A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető. A 44 mm-es magasság kétrétegű nyomtatott áramköri lapok egymásra helyezésére vagy nagy teljesítményű, hűtőbordával ellátott eszközökre alkalmas, így megbízható csomagolási megoldást nyújt nagy teljesítményű elektronikai berendezésekhez.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont.

A Boyuan Hardware CNC megmunkálást végezhet az 50 × 44 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, RJ45, tápcsatlakozók, repülési csatlakozók stb.)
• Csavarlyukak és pozicionáló furatok
• Threaded holes and counterbore holes
• Hornyok és lépcsők
• Hőelvezető nyílások és szellőzőnyílások
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

Az 50 × 44 mm-es a burkolat keresztmetszete, az 50 × 44 mm-es alumínium tápegység és az ipari vezérlőház hossza a berendezés tényleges méretei szerint vágható le. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | Hatékony hőelvezetési teljesítmény

Az alumíniumötvözet hővezető képessége körülbelül 200 W/(m·K). A nagyobb, 50×44 mm-es felülettel kombinálva hatékonyan képes vezetni és elvezetni a belső alkatrészek által termelt hőt. A nagy hőtermeléssel rendelkező berendezések, például teljesítménymodulok és teljesítményerősítők esetében maga az alumíniumház hatékony hűtőborda, amely meghosszabbíthatja a berendezés élettartamát.

07 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefélés, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, amelyek professzionálisabb megjelenést kölcsönöznek az elektronikus berendezéseknek.

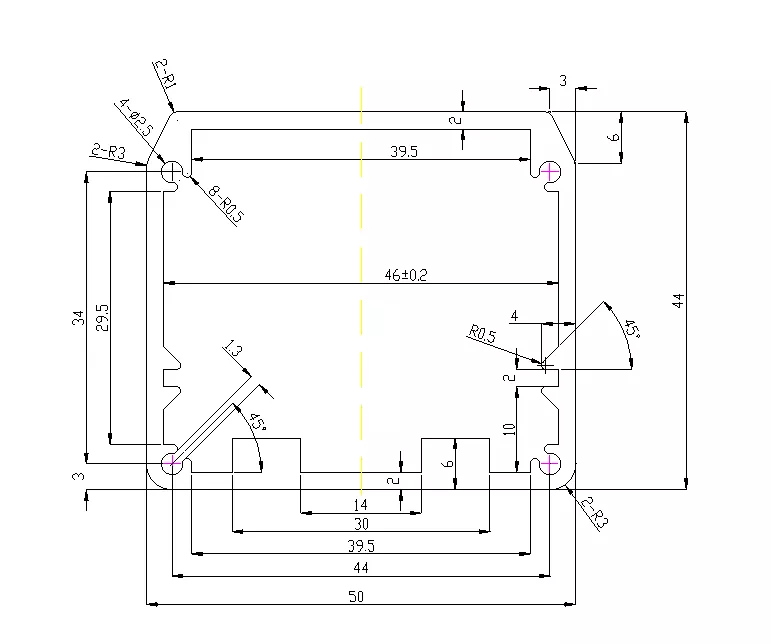

50×44 mm-es alumínium ház Műszaki adatok

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas az 50 × 44 mm-es alumínium ház?

Az 50×44 mm-es a tágas alumínium burkolatok kategóriájába tartozik – az 50 mm-es szélesség támogatja a több interfész egymás melletti elrendezését, a 44 mm-es magasság pedig magasabb alkatrészek és hűtőbordák elhelyezését teszi lehetővé. A 44 mm-es magasság az a fő jellemző, amely megkülönbözteti ezt a specifikációt a kis méretű házaktól, lehetővé téve, hogy nagyobb teljesítményű és magasabb alkatrészekkel rendelkező elektronikus berendezéseket szállítson.

1. Tápegység modulok

A tágas, 50×44 mm-es kialakítás kiválóan alkalmas különféle teljesítménytermékekhez:

• Kapcsoló tápegység modulok
• Tápadapterek
• Járművek tápegység burkolatai
• Inverter burkolatok
• Egyenirányító alumínium házak
• DC-DC átalakító modulok
• UPS tápegység modulok
• Töltő modulok

Miért alkalmas az 50×44mm teljesítménymodulokhoz? A teljesítménymoduloknak általában magasabb alkatrészeket kell befogadniuk, például elektrolit kondenzátorokat (általában 25-35 mm magasak), transzformátorokat és hűtőbordákat. A 44 mm-es magasság bőséges szerelési helyet biztosít, míg az 50 mm-es szélesség széles NYÁK-elrendezéseket tesz lehetővé, az alumíniumötvözet anyaga pedig a nagy teljesítményű eszközök hatékony hőelvezetését is segíti.

2. Teljesítményerősítők és audioberendezések

• Erősítő házak
• Audio teljesítményerősítők
• Jelerősítő modulok
• RF teljesítményerősítők

Miért jó az 50×44mm erősítőkhöz? A teljesítményerősítőknek viszonylag nagy belső térre van szükségük az erősítő áramkörök, a hűtőbordák és a tápegységek elhelyezéséhez. A 44 mm-es magasság magasabb alkatrészeket is beépíthet, az alumíniumötvözet ház pedig hőleadó funkciót is ellát, alkalmas nagy hőtermeléssel rendelkező audio és RF erősítő berendezésekhez.

3. Ipari vezérlő és automatizálási modulok

• Ipari vezérlők
• Programozható logikai vezérlő (PLC) modulok
• Mozgásvezérlő modulok
• Motoros meghajtó modulok
• Inverter modulok
• I/O bővítőmodulok
• Automatizálási vezérlődobozok

Miért alkalmas az 50×44mm ipari vezérlőmodulokhoz? Az ipari vezérlőmoduloknak általában sok interfészt (RS232, RS485, CAN, Ethernet stb.) és nagyobb méretű vezérlőkártyákat kell befogadniuk. Az 50 mm-es szélességben több interfész is elfér egymás mellett, a 44 mm-es magasságban pedig hűtőbordával ellátott tápegységek szerelhetők fel.

4. Mérőműszerek és vizsgálóberendezések

• Oszcilloszkóp modulok
• Jelgenerátor burkolatok
• Data acquisition instruments
• Teljesítményelemzők
• Spektrumelemző modulok
• Keménységmérő műszerek
• Ultrahangos vizsgáló berendezés
• Áramlásmérő/szintmérő burkolatok

Miért alkalmas mérőműszerekre az 50×44mm? A mérőműszereknek nagyobb NYÁK-elrendezésekre van szükségük a jelfeldolgozó áramkörök és több interfész elhelyezéséhez. Az 50 mm-es szélességű szabványos széles PCB-k, a 44 mm-es magasságban pedig olyan alkatrészek, mint a transzformátorok és relék.

5. Kommunikációs és hálózati berendezések

• Kommunikációs bázisállomás modulok
• Jelerősítők
• GPS/GPRS/5G kommunikációs modulok
• Adatátviteli egységek (DTU)
• Száloptikai adó-vevők
• Vezeték nélküli hídberendezések
• Modulok váltása

6. Orvosi vizsgálóberendezések

• Orvosi vizsgálati modulok
• Monitoring berendezések
• Hordozható orvosi műszerek
• Fizioterápiás berendezés modulok
• Biojelgyűjtő modulok

7. Hűtőbordával integrált alkalmazások

Az 50×44 mm-es alumínium ház belső hűtőbordákkal kombinálva használható:

• Nagy teljesítményű LED-meghajtó burkolatok
• Erőteljes elektronikai modulok
• Motorvezérlők
• Akkumulátorkezelő rendszer (BMS) házak
• Szuperkondenzátor modul házak

8. Árnyékoló dobozok és interferencia elleni alkalmazások

• Precíziós műszerárnyékoló dobozok
• Nagyfrekvenciás modulárnyékolás
• Orvosi elektronikus árnyékolás

Az alumíniumötvözet anyaga kiváló elektromágneses árnyékolási teljesítményt nyújt, hatékonyan megakadályozva az elektromágneses interferenciát.

9. Oktatói és tudományos kutatási kísérleti berendezések

• Kísérleti műszerházak
• Bemutató modulok oktatása
• Tudományos kutatási adatgyűjtő berendezés

Mit lehet személyre szabni az 50 × 44 mm-es alumínium házhoz?

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Az 50 × 44 mm-es alumínium tápegység és az ipari vezérlőház megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületén, amely alkalmas ipari elektronikai berendezésekhez és műszerházakhoz.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 50×44mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 50×44 mm-es standard profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + rögzítő lyukak + menetes furatok + hőelvezető nyílások + hornyok + lépcsők + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

Termékválasztási útmutató

Ha a PCB szélessége közel van 50 mm-hez

Az 50 × 44 mm ideális választás – az 50 mm-es szélesség bőséges NYÁK-irányítóteret biztosít, a 44 mm-es magasság pedig magasabb alkatrészeket is elfér. A tényleges szerkezet megfelelő-e a PCB vastagsága, a szerelési mód és a belső alkatrész magassága alapján ellenőrizhető.

Ha készüléke magasabb alkatrészeket tartalmaz

A 44 mm-es magasságban magasabb alkatrészek is elférnek, mint például elektrolit kondenzátorok (25-35 mm), transzformátorok, hűtőbordák és relék, amelyek alkalmasak nagyobb belső teret igénylő elektronikai berendezésekhez.

Ha készüléke jelentős hőt termel

Az alumíniumötvözet ház kiváló hővezető képességgel rendelkezik. A nagyobb, 50×44 mm-es felülettel kombinálva hatékonyan segítheti a belső alkatrészek hőelvezetését. A burkolaton hőelvezető rések vagy szellőzőnyílások alakíthatók ki, hogy tovább fokozzák a hőelvezetési hatást.

Ha a PCB hossza különbözik

A profil a termék hosszának megfelelően vágható, és ugyanaz a keresztmetszeti specifikáció alkalmazkodik a különböző hosszúságú termékekhez.

Ha interfészeket kell telepíteni

CNC nyílások adhatók hozzá a profiltesthez vagy a véglapokhoz. Gyakoriak az USB, RJ45, tápcsatlakozók, repülési csatlakozók, BNC interfészek, jelzőlámpák stb.

Ha több helyre van szüksége

Nagyobb alumíniumprofil specifikáció a NYÁK méreteinek megfelelően újraválasztható, vagy nem szabványos tokozási kialakítás is kivitelezhető.

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas az 50×44 mm-es alumínium burkolat?

Az 50×44mm a tágas alumínium burkolatok kategóriájába tartozik, alkalmas teljesítménymodulokhoz, teljesítményerősítőkhöz, ipari vezérlőkhöz, mérőműszerekhez, kommunikációs bázisállomási berendezésekhez, motormeghajtó modulokhoz, orvosi vizsgáló műszerekhez stb. Az 50 mm-es szélesség támogatja a több interfész elrendezést, a 44 mm-es magasság pedig magasabb alkatrészek és hőelnyelők elhelyezésére is alkalmas.

2. 50×44 mm a burkolat hossza?

Az 50×44mm szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Testreszabható az 50×44 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

4. A 44 mm-es magasságba beleférnek az elektrolit kondenzátorok?

Igen. Az elterjedt elektrolit kondenzátorok általában 25-35 mm magasak, és a 44 mm-es belső magasság teljes mértékben elfér. Konkrét megerősítésre van szükség az alkatrész méreteinek megfelelően.

5. Lehet-e hőleadó lyukakat készíteni az alumínium burkolaton?

Igen. A Boyuan Hardware hőelvezető réseket, szellőzőnyílásokat, hőelvezető bordákat és egyéb hőelvezető szerkezeteket képes megmunkálni az ügyfél rajzai szerint, hogy segítse a nagy teljesítményű berendezések hőelvezetését.

6. Megmunkálhatók olyan interfészek, mint a repülési csatlakozók és a BNC?

A CNC megmunkálás a vevői rajzok alapján a megfelelő interfész pozíciókon végezhető el. Azt, hogy kifejezetten alkalmas-e megmunkálásra, az interfész méretei és a burkolatszerkezet alapján kell ellenőrizni.

7. Telepíthető PCB?

Igen. Az 50×44 mm-es alumínium ház alapkivitelben belső áramköri kártyanyílásokkal van felszerelve, és a PCB közvetlenül behelyezhető és rögzíthető. A megfelelő szerelési szerkezetek a NYÁK-méretek és a szerelési mód szerint is kialakíthatók.

8. A véglemezek testreszabhatók?

Igen. A véglemezek méretei, furathelyzetei és szerkezete a termékigény szerint megmunkálható.
