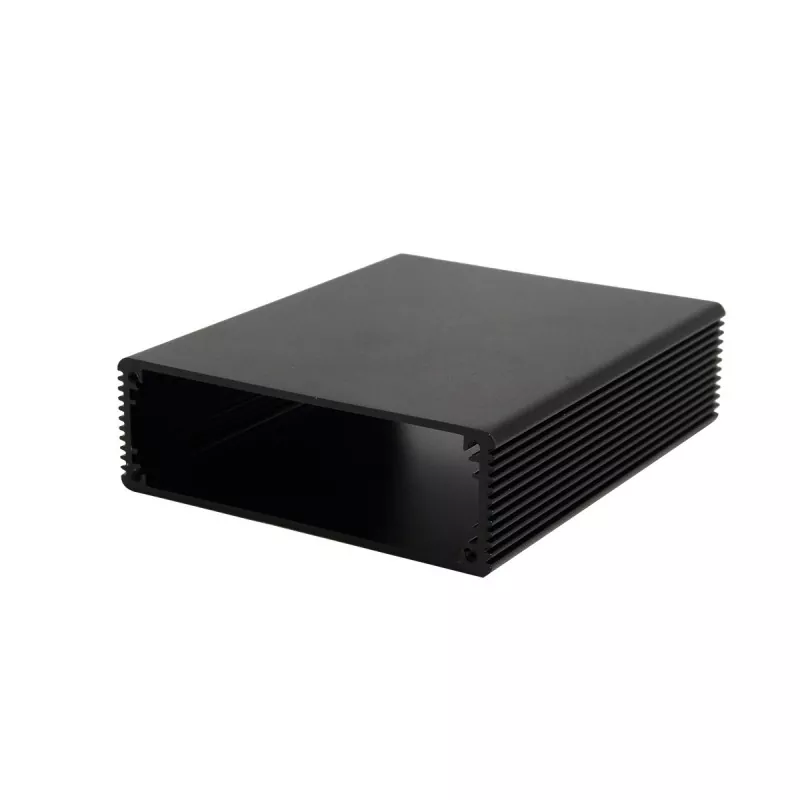

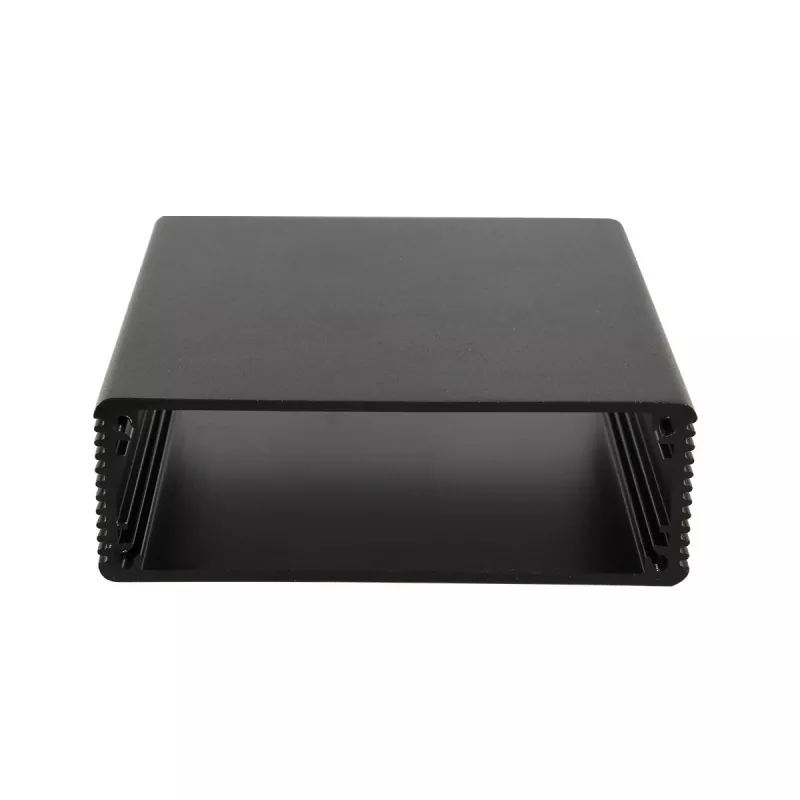

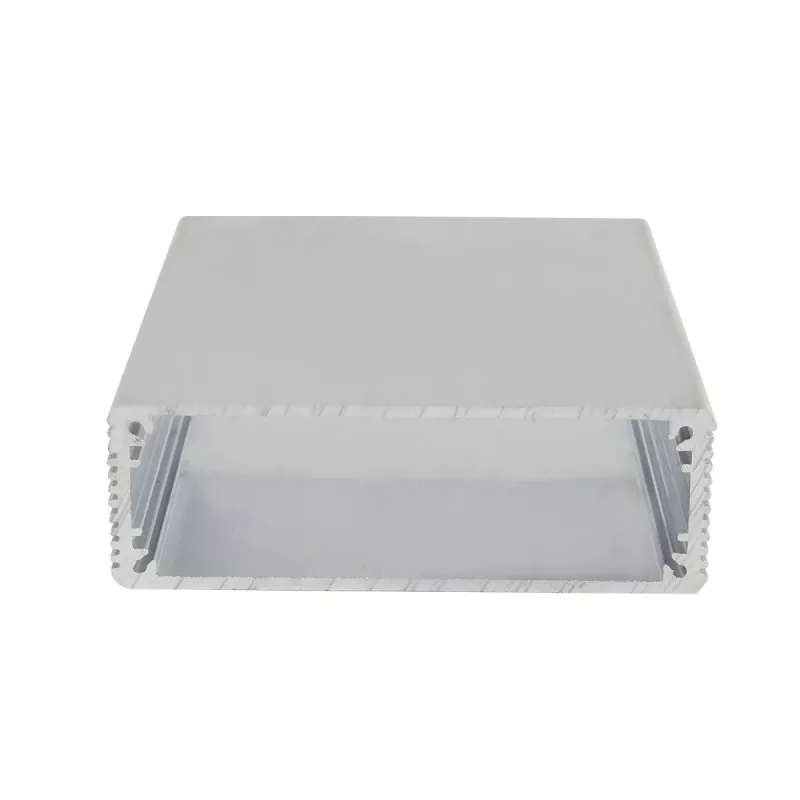

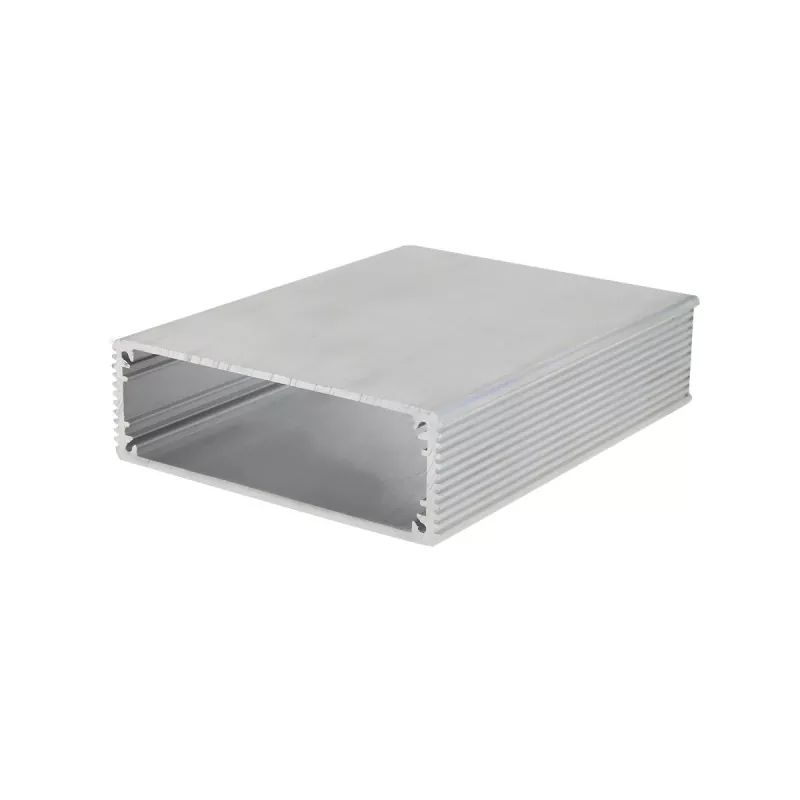

82 × 27 mm-es alumínium ház kommunikációs és elektronikus vezérlőmodulhoz

A 82 mm-es szélesség bőséges oldalteret biztosít a PCB-k, csatlakozók és elektronikus alkatrészek számára, míg a 27 mm-es magasság kompakt, alacsony profilú szerkezetet biztosít. Következésképpen ez a ház különösen alkalmas olyan elektronikai modulokhoz, amelyek kiterjedt oldalirányú PCB-elrendezést igényelnek, de nem tartalmaznak terjedelmes, magas alkatrészeket. A kommunikációs és elektronikus vezérlőmodul 82 × 27 mm-es alumínium háza elsősorban kommunikációs modulokhoz, elektronikus interfészmodulokhoz, jelátalakító modulokhoz, adatgyűjtő modulokhoz és kisméretű ipari vezérlőmodulokhoz használatos.

Főbb előnyök

1. Bőséges oldalirányú elrendezési hely

A 82 mm-es szélesség a széles NYÁK-beépítési területet igénylő elektronikai termékek befogadására alkalmas, és megkönnyíti a csatlakozók, sorkapcsok és egyéb külső interfészek elhelyezését a ház végein.

Számos interfésszel rendelkező modulok esetén a széles keresztmetszet rugalmas interfész-elrendezést tesz lehetővé.

2. Alkalmas vékony elektronikus eszközökhöz

A 27 mm-es magasság minimalizálja az eszköz teljes vastagságát, miközben több belső teret kínál, mint az ultravékony specifikációk.

Ez a szerkezet szabványos PCB-ket és közepes méretű alkatrészeket tartalmaz, így ideális kommunikációs és vezérlőeszközökhöz, amelyek vastagsága korlátozott.

3. Integrált PCB és interfész szerelés

Az alumínium profiltest a NYÁK méreteinek és a készülék hosszának megfelelően megmunkálható, interfész-kivágásokkal, rögzítőfuratokkal és menetes furatokkal az adott termékszerkezethez szabva.

Ez lehetővé teszi a nyomtatott áramköri lapok, csatlakozók, terminálok, jelzőlámpák és egyéb alkatrészek integrálását egyetlen kompakt alumínium házba.

4. Különféle modulhosszúságokhoz illeszthető

Az alumínium profil fő szerkezetként történő felhasználása lehetővé teszi a kívánt hosszúságú vágást; véglemezekkel és rögzítőelemekkel kombinálva teljes burkolatot alkot, amely alkalmas különböző hosszúságú NYÁK-ok és elektronikus modulok számára.

Alkalmazható termékek és alkalmazási területek

Kommunikációs modulok

A 82 × 27 mm-es profil kiválóan alkalmas olyan kommunikációs elektronikai modulokhoz, amelyek bőséges NYÁK-elrendezési helyet igényelnek, miközben az eszközök vastagságát is korlátozzák.

Az alkalmazható termékek a következők:

• Kommunikációs interfész modulok
• Adatkommunikációs modulok
• Kommunikációs átalakító modulok
• Jel interfész modulok
• Beágyazott kommunikációs modulok

Ezeknél a termékeknél jellemzően a nyomtatott áramköri lapok, kommunikációs interfészek, csatlakozók és jelzőelemek korlátozott helyen történő telepítésére van szükség; a 82×27 mm-es méretek egyensúlyban tartják az oldalsó elrendezési teret a teljes vastagsággal.

Elektronikus interfész és jelátalakító modulok

A több interfészt vagy jelátalakítást igénylő elektronikus modulok esetében a 82 mm-es szélesség bőséges helyet biztosít az interfész elrendezéséhez, míg a 27 mm-es magasság megtartja a kompakt eszközszerkezetet.

Az alkalmazható termékek a következők:

• Interfész konvertáló modulok
• Jelátalakító modulok
• Adat interfész modulok
• Ipari kommunikációs interfész modulok
• Jelfeldolgozó modulok

Adatgyűjtő modulok

Az adatgyűjtő modulok általában PCB-k, terminálok, csatlakozók és kapcsolódó elektronikus alkatrészek telepítését igénylik. A 82×27 mm-es profil olyan adatgyűjtő eszközökhöz alkalmas, amelyek jelentős oldalirányú elrendezéssel rendelkeznek, de a belső alkatrészek magassága korlátozott.

Az alkalmazható termékek a következők:

• Adatgyűjtő modulok
• Kisméretű adatfeldolgozó modulok
• Érzékelő adat interfész modulok
• Ipari adatgyűjtő eszközök

Kisméretű ipari elektronikus vezérlőmodulok

Az ipari berendezésekbe vagy vezérlőrendszerekbe történő beépítésre tervezett kis elektronikai modulokhoz a 82×27 mm-es profil ideális vékony alumínium házmegoldás.

Az alkalmazható termékek a következők:

• Kis vezérlőmodulok
• I/O interfész modulok
• Elektronikus vezérlőmodulok
• Ipari jelfeldolgozó modulok
• Beágyazott vezérlőeszközök

Műszaki előírások

A tényleges alumíniumötvözet minőséget, a profil falvastagságát, a belső méreteket, a termék hosszát és a megmunkálási tűréseket az adott profil és termékrajzok alapján kell megerősíteni.

Egyedi megmunkálási szolgáltatások

Gyártási képességek

A Boyuan több mint 20 éves tapasztalattal rendelkezik az alumínium ház- és alváziparban, körülbelül 10 000 négyzetméteres gyárat üzemeltet, és körülbelül 300 szabványos (nyitott) formakészlettel rendelkezik. Ezeknek az alumíniumházaknak a legtöbb gyártási folyamata házon belül történik, beleértve az alumínium profilvágást, CNC megmunkálást, fúrást, menetfúrást, felületkezelést, lézergravírozást, szitanyomást, ellenőrzést és összeszerelést.

A gyár elsősorban 3 tengelyes CNC megmunkálást alkalmaz. Vevői rajzok alapján kivágásokat tudunk megmunkálni interfészekhez, rögzítőfuratokhoz, menetes furatokhoz és egyéb nem szabványos szerkezeti jellemzőkhöz. Bizonyos felületkezelési folyamatokat, például az eloxálást, a termékspecifikus követelmények alapján kiszervezzük.

Nem megfelelő terméktípusok

Mivel a 27 mm-es profil sekély keresztmetszetű, gondos kiválasztása szükséges a jelentős belső magasságigényű termékek esetében.

Javasoljuk, hogy a kiválasztás előtt ellenőrizze a belső hely rendelkezésre állását a következő típusú komponensekhez:

• Magas teljesítménymodulok
• Nagy transzformátorok
• Magas relék
• Többrétegű függőleges PCB-k
• Magas csatlakozók
• Elektronikus alkatrészek jelentős belső hézagot igényelnek

Ha az elsődleges korlát a belső magasság, nem pedig a NYÁK szélessége, akkor magasabb profilú alumínium házat kell választani az alkatrészek tényleges méretei alapján.

Minta- és beszerzési támogatás

A kommunikációs és elektronikus vezérlőmodul 82×27 mm-es alumínium házának tömeggyártása előtt véglegesíthetjük a ház szerkezetét, a megmunkálási méreteket és az interfész helyeket az Ön egyedi termékigényei alapján.

Érdeklődéskor a következő adatok megadását javasoljuk:

• A termék méretére vonatkozó követelmények
• Szükséges házhossz
• A nyomtatott áramköri lapok méretei és szerelési helyei
• A megmunkálást igénylő interfészek típusai és elhelyezkedése
• A rögzítési furatok és a menetes furatok specifikációi
• Felületkezelés és színpreferenciák
• Logó és jelölési követelmények
• Becsült rendelési mennyiség
• 2D rajzok vagy 3D modellek (ha vannak)

Ha még nem állnak rendelkezésre teljes rajzok, megadhatja a termék méreteit, a nyomtatott áramköri lap méreteit és a szerelési követelményeket, hogy segítsen nekünk meghatározni a megfelelő megmunkálási tervet.

Műhelybemutató

GYIK

K: Milyen termékekhez alkalmas a kommunikációs és elektronikus vezérlőmodul 82 × 27 mm-es alumínium háza?

V: Elsősorban vékony kommunikációs modulokhoz, elektronikus interfész modulokhoz, jelátalakító modulokhoz, adatgyűjtő modulokhoz és kompakt ipari elektronikus vezérlőmodulokhoz alkalmas.

K: A 82 × 27 mm-es ház alkalmas PCB beszerelésre?

V: Igen. A 82 mm-es szélesség bőséges helyet biztosít az oldalirányú PCB-elrendezéshez; mindazonáltal a NYÁK specifikus méreteit meg kell erősíteni a profil tényleges belső méreteivel.

K: Testreszabható a 82 × 27 mm-es alumínium burkolat hossza?

V: Igen. A ház méretre vágható és megmunkálható a NYÁK, a belső elektronikai alkatrészek és a végberendezés méretei alapján.

K: Megmunkálhatók a kommunikációs interfészek és csatlakozók kivágásai?

V: Igen. Az olyan jellemzők, mint a kommunikációs interfészek, csatlakozók, sorkapcsok, rögzítőfuratok és menetes furatok a termékrajzok szerint megmunkálhatók.

K: Alkalmazhatók-e logók?

V: Igen. A logók és termékjelölések a termékigénytől függően lézergravírozással vagy szitanyomással is felvihetők.
