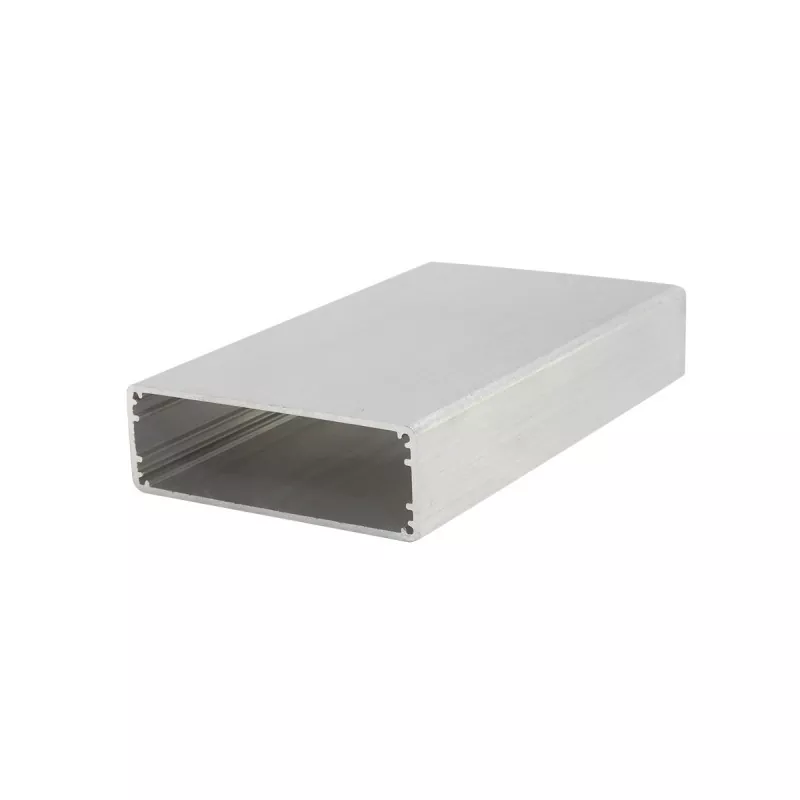

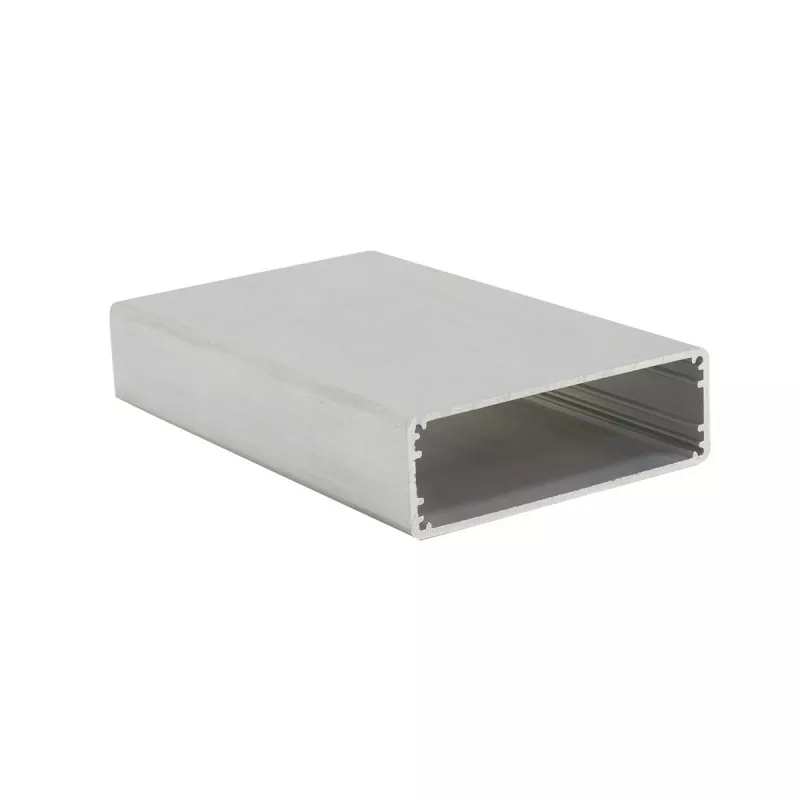

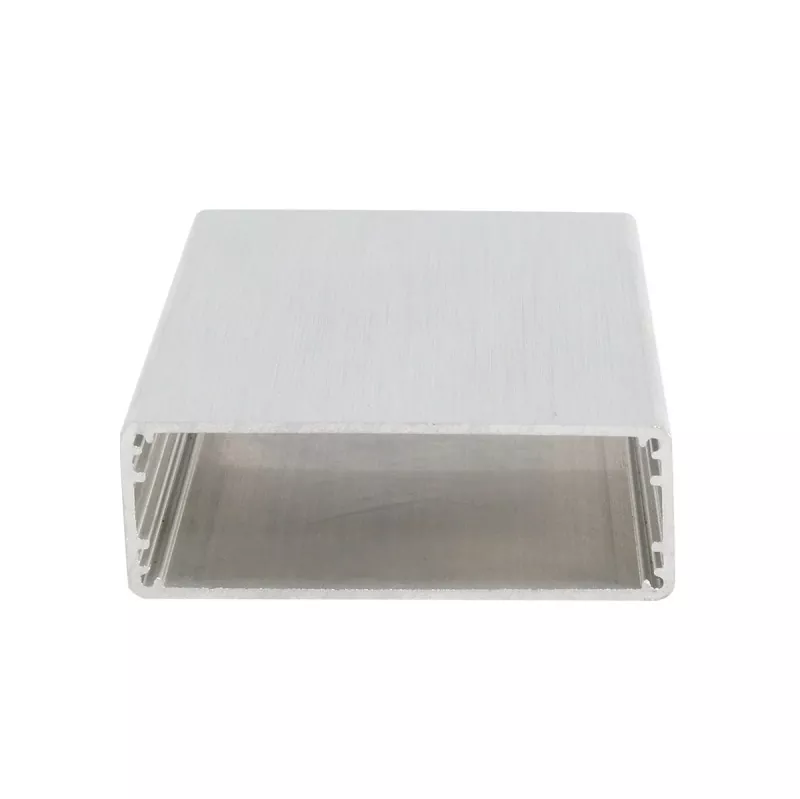

60×20 mm-es GPS nyomkövető és kommunikációs alumínium ház

A műanyag házakhoz képest az alumínium ház jobb szerkezeti szilárdságot és fémfelületet biztosít, valamint támogatja a CNC-megmunkálású interfészek, rögzítőfuratok, menetes furatok, SMA antennafuratok és hőelvezető nyílások használatát. A több mint 20 éves tapasztalattal és ~10 000 ㎡ gyárral rendelkező Boyuan Hardware vágást, CNC-t, fúrást, menetfúrást, felületkezelést, lézergravírozást, szitanyomást, ellenőrzést és összeszerelést biztosít.

Alapvető előnyei

01 | 60 × 20 mm széles és vékony kialakítás

A 60 mm széles × 20 mm magas keresztmetszet bőséges csomagolási helyet biztosít az elektronikus berendezések számára.

A 60 mm-es szélesség szélesebb, mint a szokásos 52-58 mm-es specifikációk, nagyobb PCB-elrendezéseket tesz lehetővé, és több egymás melletti funkciómodult és interfész-tervezést támogat, megfelel a többcsatornás bemeneti/kimeneti elrendezési követelményeknek; A 20 mm-es magasság megőrzi az eszköz vékony megjelenését, miközben bőséges szerelési helyet biztosít az alkatrészekhez, befogadja az elektrolit kondenzátorokat (jellemzően 16-18 mm magas), kis transzformátorokat, reléket és közepes magasságú alkatrészeket, így támogatja a viszonylag összetett áramköri rendszerek integrációs igényeit.

02 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz. Ez a szerkezet különösen alkalmas a sorozatfejlesztést igénylő elektronikai termékekhez.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet a 60 × 20 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, RJ45, repülési csatlakozók, BNC interfészek, tápcsatlakozók, SMA antenna interfészek stb.)
• Csavarlyukak és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hőelvezető nyílások és szellőzőnyílások
• Képernyős ablaknyílások
• Gomblyukak és kapcsolónyílások
• Rögzítési furatok és fali rögzítési lyukak
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

60 × 20 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | Hatékony hőelvezetési teljesítmény

Az alumíniumötvözet kiváló hővezető képességgel rendelkezik. A 60 mm-es széles test kialakításával kombinálva hatékonyan segíti a belső alkatrészek hőelvezetését és meghosszabbítja a berendezés élettartamát.

07 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefélés, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, amelyek professzionálisabb megjelenést kölcsönöznek az elektronikus berendezéseknek.

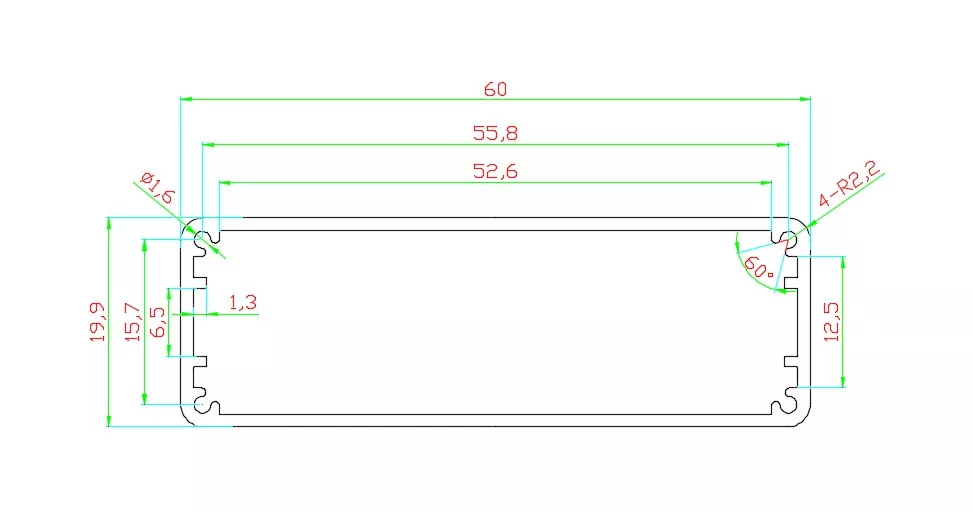

Műszaki előírások

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas a 60 × 20 mm-es alumínium ház?

A 60 × 20 mm-es GPS nyomkövető és kommunikációs alumínium ház a széles testű, vékony alumínium házak kategóriájába tartozik – a 60 mm-es szélesség nagyobb PCB-k és több egymás melletti funkciómodul befogadására alkalmas; a 20 mm-es magasság megőrzi a vékony megjelenést, miközben bőséges belső teret biztosít. Ezt a specifikációt széles körben használják a GPS helymeghatározásban, az autóelektronikában, a kommunikációban, a műszerekben és mérőeszközökben, az ipari vezérlésben, a teljesítményelektronikában és más iparágakban.

1. GPS/GPRS modulok és helymeghatározó berendezések

A 60×20mm ideális csomagolási megoldás GPS/GPRS modulokhoz és helymeghatározó nyomkövető berendezésekhez:

• GPS/GPRS modul házak
• Jármű GPS nyomkövetők/jármű terminálok
• Eszköz pozicionáló és nyomkövető eszközök
• Gépjárműmotor nyomkövetők
• Kültéri pozicionáló modulok
• IoT helymeghatározó terminálok

Miért alkalmas a 60×20mm a GPS nyomkövetőkre? A GPS nyomkövető eszközöknek szélesebb PCB-elrendezésre van szükségük a GPS-modulok, kommunikációs modulok, antennák és akkumulátorok elhelyezéséhez. A 60 mm-es szélesség bőséges szerelési helyet biztosít, a 20 mm-es vastagság pedig alkalmas a járművek vagy berendezések belsejébe való bújásra. Az olyan termékek, mint a GPS járműterminálok és az autóipari GPS helymeghatározás magas hőelvezetési és burkolatfelületi szabványokkal rendelkeznek, amelyeknek az alumíniumötvözet burkolat pontosan megfelel.

2. Kommunikációs modulok és vezeték nélküli berendezések

• Kommunikációs modulok
• Vezeték nélküli platformok
• Jelátalakító modulok
• Jelerősítő házak
• Vezeték nélküli platform terminálok
• Adatátviteli modulok
• Videó szerverek
• Routerek, vezeték nélküli vevők
• Optikai adó-vevő burkolatok

A 60 mm-es szélesség szélesebb, mint a szokásos specifikációk, így több antenna- és kommunikációs interfész is elhelyezhető egymás mellett.

3. Műszerek, mérőeszközök és mérőberendezések

• Műszer- és mérőszekrények
• Adatgyűjtő eszközök
• Jelgenerátor burkolatok
• Vizsgáló berendezések
• Precíziós mérőműszerek

Az alumíniumötvözet ház jó védelmet nyújt a műszereknek és a mérőknek, csökkenti a szükségtelen külső környezeti tényezők hatását, és ezáltal meghosszabbítja azok élettartamát.

4. Árnyékoló dobozok és interferencia elleni alkalmazások

A 60×20 mm-es alumínium ház jó elektromágneses árnyékolási megoldásként szolgálhat:

• Elektronikus árnyékoló dobozok
• Interferenciagátló eszközök burkolatai
• Nagyfrekvenciás modulárnyékolás
• Precíziós áramkörvédő dobozok

Maga az alumíniumötvözet anyaga jó elektromágneses árnyékoló tulajdonságokkal rendelkezik, hatékonyan megakadályozva az elektromágneses interferenciát.

5. Tápegység modulok

• Járművek tápegység burkolatai
• Inverter burkolatok
• Egyenirányító alumínium házak
• DC-DC átalakító modulok
• Kapcsoló tápegység modulok

6. Ipari vezérlési és automatizálási modulok

• Ipari vezérlők
• Programozható logikai vezérlő (PLC) modulok
• Mozgásvezérlő modulok
• I/O bővítőmodulok
• Automatizálási vezérlő berendezések

7. Orvosi berendezések

• Orvosi berendezések burkolatai
• Modulok tesztelése
• Monitoring berendezés modulok
• Hordozható orvosi műszerek

8. Hangosítási és audioberendezések

• Hangosító rendszer berendezései
• Erősítő áramkörök
• Audio berendezések

Mit lehet testreszabni a 60 × 20 mm-es alumínium házhoz?

Termékválasztási útmutató

Ha a PCB szélessége közel van 60 mm-hez

A 60 × 20 mm ideális választás – a 60 mm-es szélesség bőségesebb PCB-útválasztási helyet és több egymás melletti interfész-elrendezést biztosít, és szélesebb, mint a szokásos 52-58 mm-es specifikációk.

Ha készüléke GPS/GPRS-modul vagy helymeghatározó nyomkövető

A 60×20mm klasszikus méretspecifikáció a GPS járműterminálokhoz és helymeghatározó nyomkövető berendezésekhez. A 60 mm-es szélességben GPS-modulok, kommunikációs modulok és akkumulátorok helyezhetők el, a 20 mm-es vastagság pedig rejtett járműbe szerelésre alkalmas.

Ha készüléke közepes magasságú alkatrészeket tartalmaz

A 20 mm-es magasságban elektrolit kondenzátorok (16-18 mm), kis transzformátorok, relék és közepes magasságú alkatrészek helyezhetők el, amelyek alkalmasak bizonyos belső függőleges teret igénylő elektronikai berendezésekhez.

Ha készülékének karcsú megjelenésre van szüksége

A 20 mm-es magasság megőrzi karcsú megjelenését, miközben bőséges belső teret biztosít, egyensúlyban tartva az esztétikát és a funkcionális teljességet.

Ha kompatibilitásra van szüksége több interfésszel

A 60 mm-es szélesség több interfész egymás melletti elrendezését támogatja, mint például az RJ45, a repülési csatlakozók, a BNC, az USB és az SMA antenna interfészek, amelyek alkalmasak a gazdag interfészt igénylő kommunikációs és mérőberendezésekhez.

Ha készülékének jó hőelvezetésre van szüksége

Az alumíniumötvözet ház kiváló hővezető képességgel rendelkezik. A 60 mm-es széles test kialakításával kombinálva hatékonyan segítheti a belső alkatrészek hőelvezetését.

Ha a PCB hossza különbözik

A profil a termék hosszának megfelelően vágható, és ugyanaz a keresztmetszeti specifikáció alkalmazkodik a különböző hosszúságú termékekhez.

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas a 60×20mm-es alumínium burkolat?

A 60×20mm a széles testű vékony alumínium burkolatok kategóriájába tartozik. Az alapvető alkalmazások közé tartoznak a GPS/GPRS-modulok, járműterminálok, helymeghatározó eszközök, kommunikációs modulok, jelerősítők, műszerek és mérőeszközök, árnyékoló dobozok, videoszerverek, vezeték nélküli platformok, inverterházak stb. A 60 mm-es szélesség bőséges PCB-elrendezési helyet biztosít, a 20 mm-es magasság pedig közepes magasságú alkatrészeket biztosít.

2. 60×20mm a burkolat hossza?

A 60×20mm szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Testreszabható a 60×20 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

4. A 20 mm-es magasságba beleférnek az elektrolit kondenzátorok?

Igen. Az elterjedt elektrolit kondenzátorok általában 16-18 mm magasak, és a 20 mm-es belső magasság teljes mértékben elfér. Konkrét megerősítésre van szükség az alkatrész méreteinek megfelelően.

5. Mi a különbség a 60 mm-es szélesség és az 52-58 mm között?

A 60 mm szélesebb, mint a szokásos 52-58 mm-es specifikációk, nagyobb nyomtatott áramköri lapokat vagy több egymás melletti interfész elrendezést tesz lehetővé, különösen alkalmas szélesebb PCB-ket vagy többcsatornás bemeneti/kimeneti interfészt igénylő berendezésekhez, például GPS-modulokhoz és kommunikációs modulokhoz.

6. A 60×20mm alkalmas GPS járműterminálokhoz?

Nagyon alkalmas. A GPS járműtermináloknak szélesebb PCB-elrendezésre van szükségük a helymeghatározó modulok és kommunikációs modulok elhelyezéséhez. A 60 mm-es szélesség bőséges helyet biztosít, a 20 mm-es vastagság rejtett járműbe szerelésre alkalmas, az alumíniumötvözet ház pedig megfelel a hőelvezetési követelményeknek.

7. Lehet-e hőleadó lyukakat készíteni az alumínium burkolaton?

Igen. A Boyuan Hardware hőelvezető réseket, szellőzőnyílásokat és egyéb hőelvezető szerkezeteket képes megmunkálni az ügyfél rajzai szerint, hogy segítse a berendezések hőelvezetését.

8. Megmunkálhatók az SMA antenna interfészek?

A CNC megmunkálás a vevői rajzok alapján a megfelelő interfész pozíciókon végezhető el. A 60 mm-es szélesség több interfész egymás melletti elrendezését teszi lehetővé. Azt, hogy kifejezetten alkalmas-e megmunkálásra, az interfész méretei és a burkolatszerkezet alapján kell ellenőrizni.

9. Telepíthető PCB?

Igen. A 60 × 20 mm-es GPS nyomkövető és kommunikációs alumínium ház alapkivitelben belső áramköri kártyanyílásokkal van felszerelve, és a PCB közvetlenül behelyezhető és rögzíthető további csavarok nélkül. A megfelelő szerelési szerkezetek a NYÁK-méretek és a szerelési mód szerint is kialakíthatók.

10. A véglemezek testreszabhatók?

Igen. A véglemezek méretei, furathelyzetei és szerkezete a termékigény szerint megmunkálható.
