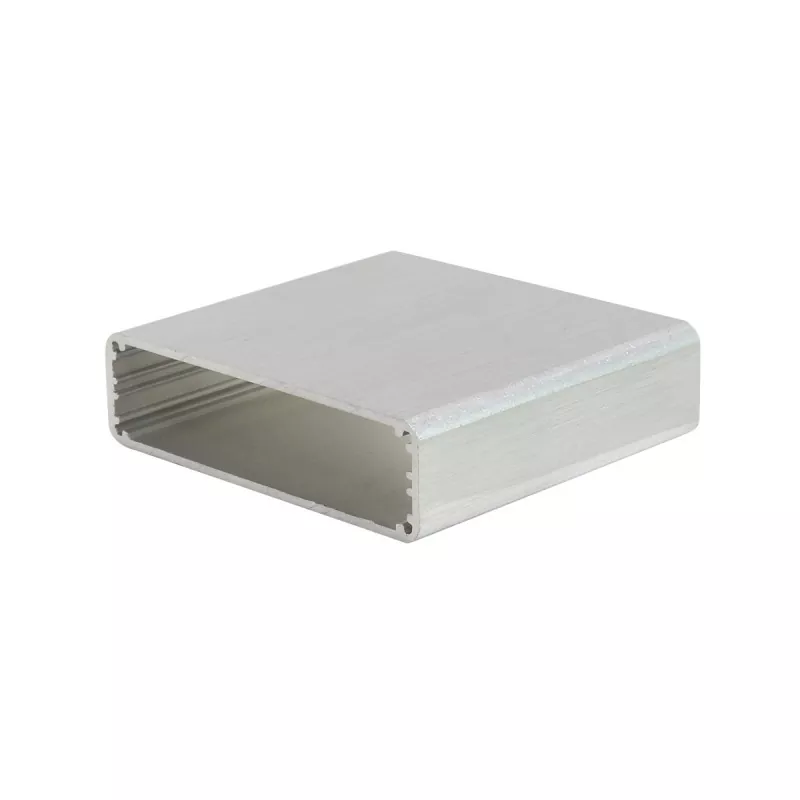

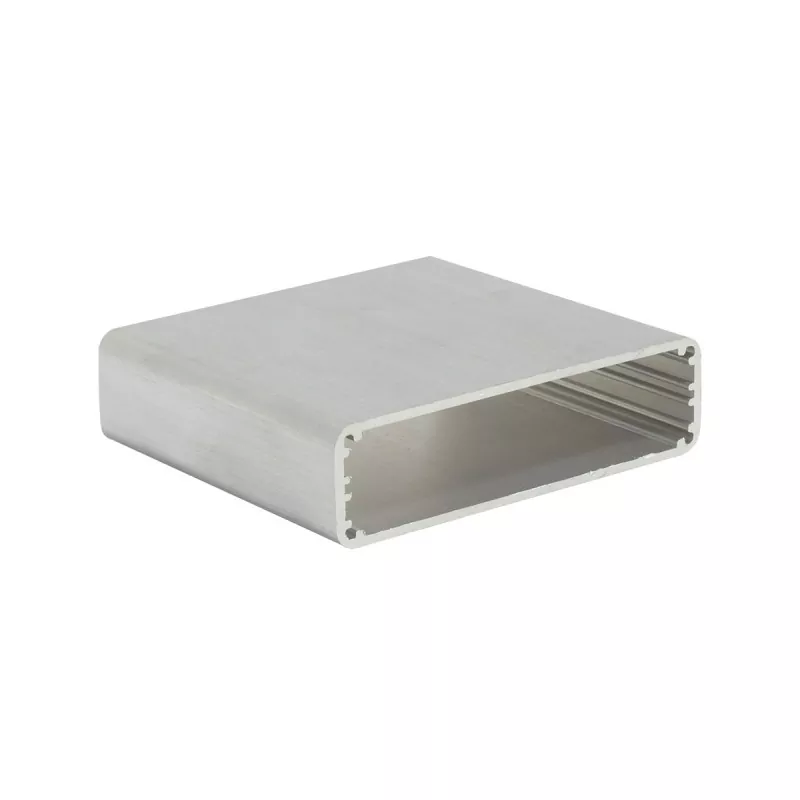

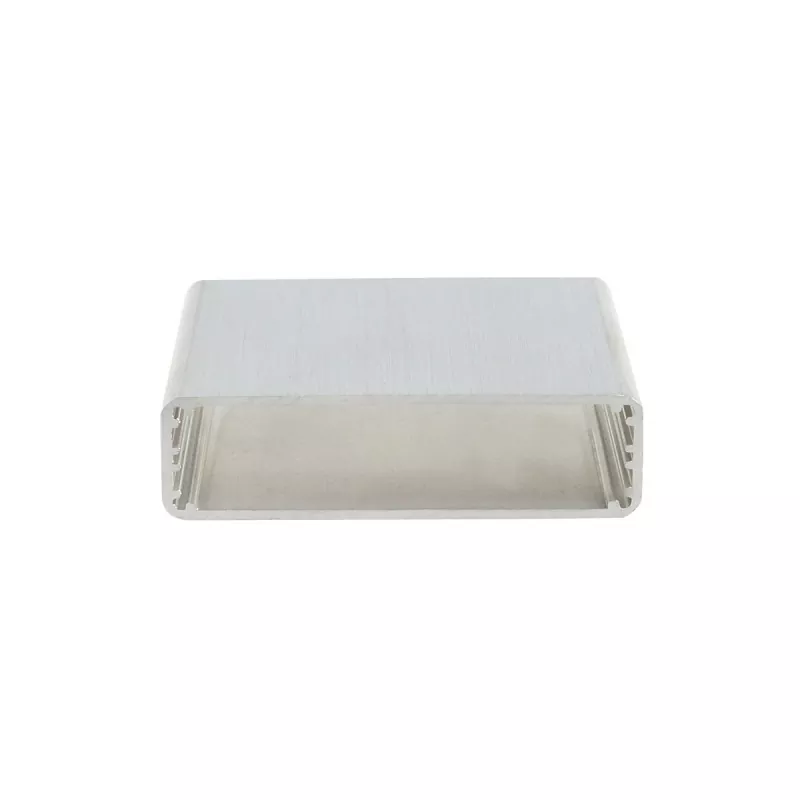

55 × 15 mm-es ultravékony alumínium elektronikus ház intelligens eszközökhöz

A belső kártyanyílások lehetővé teszik a PCB becsúsztatását és rögzítését extra csavarok nélkül, szabványos 1,6 mm-es kártyák és SMD alkatrészek fogadására. A műanyag házakhoz képest az 55 × 15 mm-es ultravékony alumínium elektronikus ház Smart Devices ház jobb szerkezeti szilárdságot és fém felületet biztosít, valamint támogatja a CNC-vel megmunkált interfészeket, jelzőfuratokat, gomblyukakat és hőelvezető szerkezeteket. A több mint 20 éves tapasztalattal és ~10 000 ㎡ gyárral rendelkező Boyuan Hardware vágást, CNC-t, fúrást, menetfúrást, felületkezelést, lézergravírozást, szitanyomást, ellenőrzést és összeszerelést biztosít.

A termék előnyei

01 | 55 × 15 mm-es ultraszéles és ultravékony kialakítás

Az 55 mm széles × 15 mm magas keresztmetszetű méret rendkívül vékony csomagolási megoldást kínál az ultravékony okoseszközökhöz.

Az 55 mm-es szélesség szélesebb, mint a szokásos 52 mm-es specifikáció, nagyobb PCB-elrendezéseket tesz lehetővé, és több egymás melletti funkciómodult és interfész-tervezést támogat; a 15 mm-es ultravékony magasság az egyik legvékonyabb specifikáció, amely jelenleg elérhető az alumíniumházak iparában, ami kártyaszerű ultravékony profilt ad az eszközöknek, és nagymértékben javítja a termék minőségének érzékelését és technológiai vonzerejét. A 15 mm-es vastagság szabványos 1,6 mm vastag PCB-k és felületre szerelhető alkatrészek befogadására alkalmas, így ez a legjobb választás LED-szalagvezérlők és egyéb ultravékony eszközök számára.

02 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető. A 15 mm-es magasságot pontosan úgy tervezték, hogy megfeleljen a szabványos 1,6 mm vastag PCB-knek és a felületre szerelhető alkatrészeknek.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet az 55 × 15 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, Type-C, DC táp interfészek, sorkapcsok stb.)
• Jelzőlámpa lyukak
• Gomblyukak
• Szerelőfuratok és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hőleadó szerkezetek
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

55 × 15 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | Hatékony hőelvezetési teljesítmény

Az alumíniumötvözet kiváló hővezető képességgel rendelkezik. Az 55 mm-es széles test kialakításával és magának az alumínium háznak a nagy hőelvezető felületével kombinálva hatékonyan segítheti a belső tápegységeket a hőelvezetésben, és meghosszabbítja a LED-vezérlők és egyéb berendezések élettartamát.

07 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefe, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, így az ultravékony készülékek kifinomultabb termékszerkezetet kapnak.

08 | Alkalmas beágyazott telepítésre

A 15 mm-es ultravékony vastagságnak köszönhetően az 55 × 15 mm-es alumínium ház nagyon alkalmas szűk helyekre – például LED-szalag csatornákba, falak belsejébe, bútorok belsejébe és belső berendezésekbe – anélkül, hogy extra helyet foglalna.

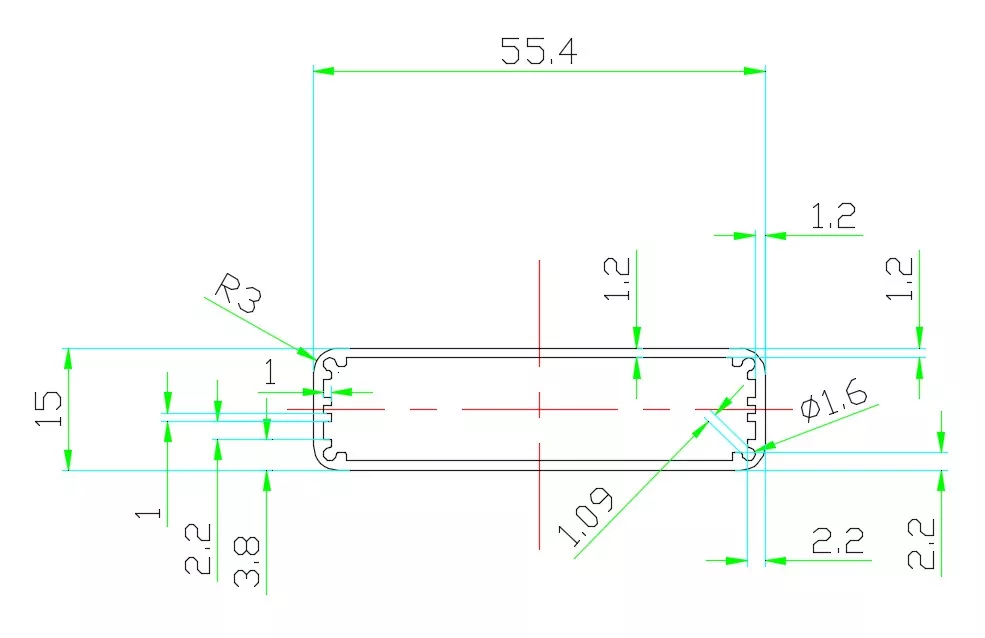

Műszaki előírások

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas az 55 × 15 mm-es alumínium ház?

Az 55×15 mm-es az ultraszéles és ultravékony alumínium burkolatok kategóriájába tartozik – az 55 mm-es szélesség nagyobb PCB-ket és több egymás melletti funkciómodult fogad, a 15 mm-es magasság pedig kártyaszerű ultravékony profilt eredményez. A 15 mm-es ultravékony magasság ennek a specifikációnak a fő jellemzője, így az egyik legvékonyabb alumínium burkolat az iparágban, különösen alkalmas ultravékony okoseszközökhöz és extrém vastagsági követelményeket támasztó LED-vezérlő termékekhez.

1. LED szalagvezérlők és fényerő-szabályozók

Az 55×15mm ideális csomagolási megoldás LED szalagvezérlőkhöz:

• LED szalag vezérlők
• RGB/RGBW fényerőszabályzók
• DMX512 dekóderek
• SPI jelerősítők
• 0-10V/PWM dimmerek
• Intelligens világításvezérlő modulok
• Egyszínű/színes LED vezérlők
• Állandó feszültség/állandó áramerősségű LED meghajtó modulok

Miért alkalmas az 55×15 mm-es LED szalagvezérlőkhöz? A LED-szalagvezérlőket általában a LED-csatornával egymás mellé kell telepíteni, vagy a szalagcsatorna belsejébe kell beépíteni, ahol a telepítési hely rendkívül korlátozott. A 15 mm-es ultravékony magasság lehetővé teszi, hogy a vezérlő könnyen elhelyezhető egy szabványos LED csatornán belül (általában 12-16 mm magas), vagy rögzíthető a szalag hátuljához anélkül, hogy kilógna a felületből. Az 55 mm-es szélesség szélesebb PCB befogadására képes, és támogatja a több kimeneti interfész egymás melletti elrendezését (négy csatornás RGBW). Az alumíniumötvözet ház segít elvezetni a hőt a meghajtó chipről és a MOS tranzisztorokról, meghosszabbítva a vezérlő élettartamát. Az 52 × 13 mm-es specifikációhoz képest az 55 × 15 mm szélesebb és valamivel magasabb, és kissé magasabb alkatrészeket is befogad, szélesebb körű alkalmazhatósággal.

2. Elektronikus árcédulák és elektronikus címkék

• Szupermarket elektronikus árcédulák
• Raktári elektronikus címkék
• Intelligens polccímkék
• ESL elektronikus polccímkék
• Kiskereskedelmi bemutató címkék

Miért alkalmas az 55×15mm elektronikus árcédulákra? A polc szélére elektronikus árcédulákat kell rögzíteni, a vastagságra rendkívül magas követelmények vonatkoznak. A 15 mm-es ultravékony vastagság miatt az árcédula szinte nem foglal helyet a polcon, az 55 mm-es szélességben pedig nagyobb elektronikus papírképernyők (például 4,2 hüvelyk/5,8 hüvelyk stb.) és vezérlő áramköri kártya is elfér.

3. Vezeték nélküli töltők

• Asztali vezeték nélküli töltők
• Autó vezeték nélküli töltőmodulok
• Beépített vezeték nélküli töltőpárnák
• Többeszközös vezeték nélküli töltőpanelek

Az 55 mm-es szélességben egy szabványos vezeték nélküli töltőtekercs (körülbelül 45-50 mm átmérőjű) fogadható, a 15 mm-es vastagság pedig ultravékony töltőkialakítást tesz lehetővé.

4. Ultra-vékony érzékelőmodulok

• Ultravékony fotoelektromos érzékelők
• Infravörös emberi testérzékelő modulok
• Megvilágítási érzékelők
• Hőmérséklet és páratartalom érzékelők
• Ultrahangos távolságmérő modulok
• PM2.5 érzékelő modulok

5. Bluetooth jeladók és helymeghatározó címkék

• Bluetooth jeladók
• Beltéri pozicionáló címkék
• Eszközkövető címkék
• Elveszett eszközök

A 15 mm-es ultravékony vastagság lehetővé teszi a címke könnyű rögzítését falakra, polcokra és berendezések felületére.

6. Intelligens aljzatok és Smart Switch panelek

• Intelligens aljzatházak
• WiFi intelligens kapcsoló modulok
• Zigbee/Z-wave vezérlőmodulok
• Intelligens otthoni vezérlőpanelek

Az 55 mm-es szélesség megfelel a szabványos panelméreteknek, a 15 mm-es ultravékony vastagság pedig rendkívül vékony profil elérését teszi lehetővé.

7. LED kijelzős vezérlőkártyák

• Kisméretű LED vezérlőkártyák
• Fogadókártyák megjelenítése
• Aszinkron vezérlőkártyák

8. Ultra-vékony tápegységek és adapterek

• Ultravékony hálózati adapterek
• LED meghajtó tápegységek
• Gyorstöltő modul házak
• DC-DC átalakító modulok

9. Intelligens otthoni vezérlőmodulok

• Intelligens függönyvezérlő modulok
• Intelligens világításvezérlő modulok
• Környezetfigyelő terminálok

Mit lehet testreszabni az 55 × 15 mm-es alumínium házhoz?

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületen, amely alkalmas ipari berendezésekhez és intelligens otthoni szekrényekhez.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 55×15mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 55×15 mm-es szabványos profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + jelzőlámpa lyukak + gomblyukak + hőelvezető nyílások + rögzítő nyílások + hornyok + lépcsők + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

Termékválasztási útmutató

Ha készülékének extrém vastagsági követelményei vannak

A 15 mm-es az egyik legvékonyabb specifikáció, amely jelenleg elérhető az alumíniumház-iparban, alkalmas LED szalagvezérlőkhöz, elektronikus árcédulákhoz, vezeték nélküli töltőhöz és egyéb rendkívül magas vastagsági követelményeket támasztó termékekhez.

Ha a PCB szélessége közel van 55 mm-hez

Az 55 × 15 mm ideális választás – az 55 mm-es szélesség bőséges PCB-útválasztási helyet és funkciómodul-elrendezést biztosít, és 3 mm-rel szélesebb, mint az 52 mm-es specifikáció, így nagyobb nyomtatott áramköri lapokat is elhelyezhet.

Ha LED-csatornába kell telepítenie

A 15 mm-es ultravékony magasság megfelel a szabványos LED-csatorna méreteknek (általában 12-16 mm magas), így a vezérlő tökéletesen illeszkedik a LED-csatornába anélkül, hogy kilógna a felületből.

Ha beágyazott telepítésre van szüksége

A 15 mm-es ultravékony vastagság szűk helyekre való beépítésre alkalmas – LED csatornák belsejében, falon belül, bútorok belsejében, berendezések belsejében stb. – anélkül, hogy extra helyet foglalna el.

Ha polcra vagy falra kell rögzíteni

A 15 mm-es ultravékony vastagság lehetővé teszi, hogy a készülék könnyen rögzíthető a polc széleihez és a falfelületekhez, így nem foglal helyet, és ügyes és elegáns megjelenésű.

Ha a PCB hossza különbözik

A profil a termék hosszának megfelelően vágható, és ugyanaz a keresztmetszeti specifikáció alkalmazkodik a különböző hosszúságú termékekhez.

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas az 55×15mm-es alumínium burkolat?

Az 55×15mm az ultraszéles és ultravékony alumínium burkolatok kategóriájába tartozik. Az alapvető alkalmazások közé tartoznak a LED szalagvezérlők, elektronikus árcédulák, vezeték nélküli töltők, Bluetooth jeladók, ultravékony érzékelők, intelligens aljzatok, intelligens kapcsolópanelek, kijelzővezérlő kártyák stb. A 15 mm-es ultravékony magasság az egyik legvékonyabb alumínium burkolat az iparágban, amely rendkívül vékony, extrém vastagságú okoseszközökhöz is alkalmas.

2. 55×15 mm a burkolat hossza?

Az 55×15mm szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Alkalmas-e az 55×15 mm-es LED szalagvezérlőkhöz?

Nagyon alkalmas. A 15 mm-es ultravékony magasság könnyen elfér a szabványos LED-csatornákon belül (általában 12-16 mm magas), az 55 mm-es szélességben pedig egy széles vezérlő PCB és több kimeneti interfész is elfér. Az alumíniumötvözet ház segít elvezetni a hőt a meghajtó chipről és a MOS tranzisztorokról, így ideális csomagolási megoldás a LED-vezérlők számára.

4. Testreszabható az 55×15 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

5. A 15 mm-es magasságba belefér egy PCB?

Igen. A 15 mm-es magasságot pontosan úgy tervezték, hogy megfeleljen a szabványos 1,6 mm vastag PCB-knek és a felületre szerelhető alkatrészeknek. Konkrét megerősítésre van szükség a PCB vastagságától és az alkatrész magasságától függően.

6. Mi a különbség az 55mm szélesség és az 52mm között?

Az 55 mm-es 3 mm-rel szélesebb, mint az általános 52 mm-es specifikáció, nagyobb nyomtatott áramköri lapokat vagy több egymás melletti interfész-elrendezést tesz lehetővé, különösen alkalmas szélesebb PCB-t vagy több kimeneti csatornát igénylő LED-vezérlőkhöz.

7. Készülhet-e C típusú interfészlyuk az alumínium burkolaton?

Igen. A Boyuan Hardware pontosan meg tudja dolgozni a különféle interfésznyílásokat, például a C típusú, USB- és egyenáramú tápcsatlakozókat az ügyfél rajzai szerint.

8. Lehet-e logót készíteni?

Igen. A logó megmunkálási módszerei, például a lézergravírozás vagy a szitanyomás a termékkövetelményeknek megfelelően választhatók.

9. Különböző színek választhatók?

Igen. Az 55 × 15 mm-es ultravékony alumínium elektronikus ház az intelligens eszközökhöz különböző megjelenési hatásokat érhet el olyan folyamatokkal, mint az eloxálás, és a szín tetszőlegesen testreszabható az ügyfelek igényei szerint.

10. Lehet-e először mintákat készíteni?

A minta megmunkálása a projekt követelményeinek megfelelően elvégezhető. A tömeggyártás előtt ajánlott ellenőrizni a minta méreteit, a furatok helyzetét, az összeszerelést és a felületi hatást.
