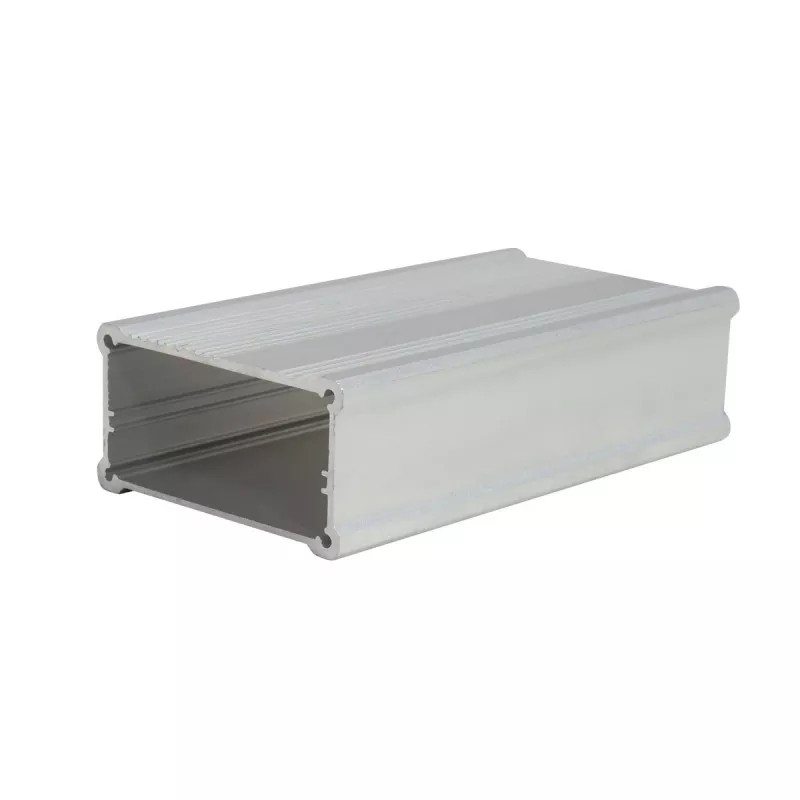

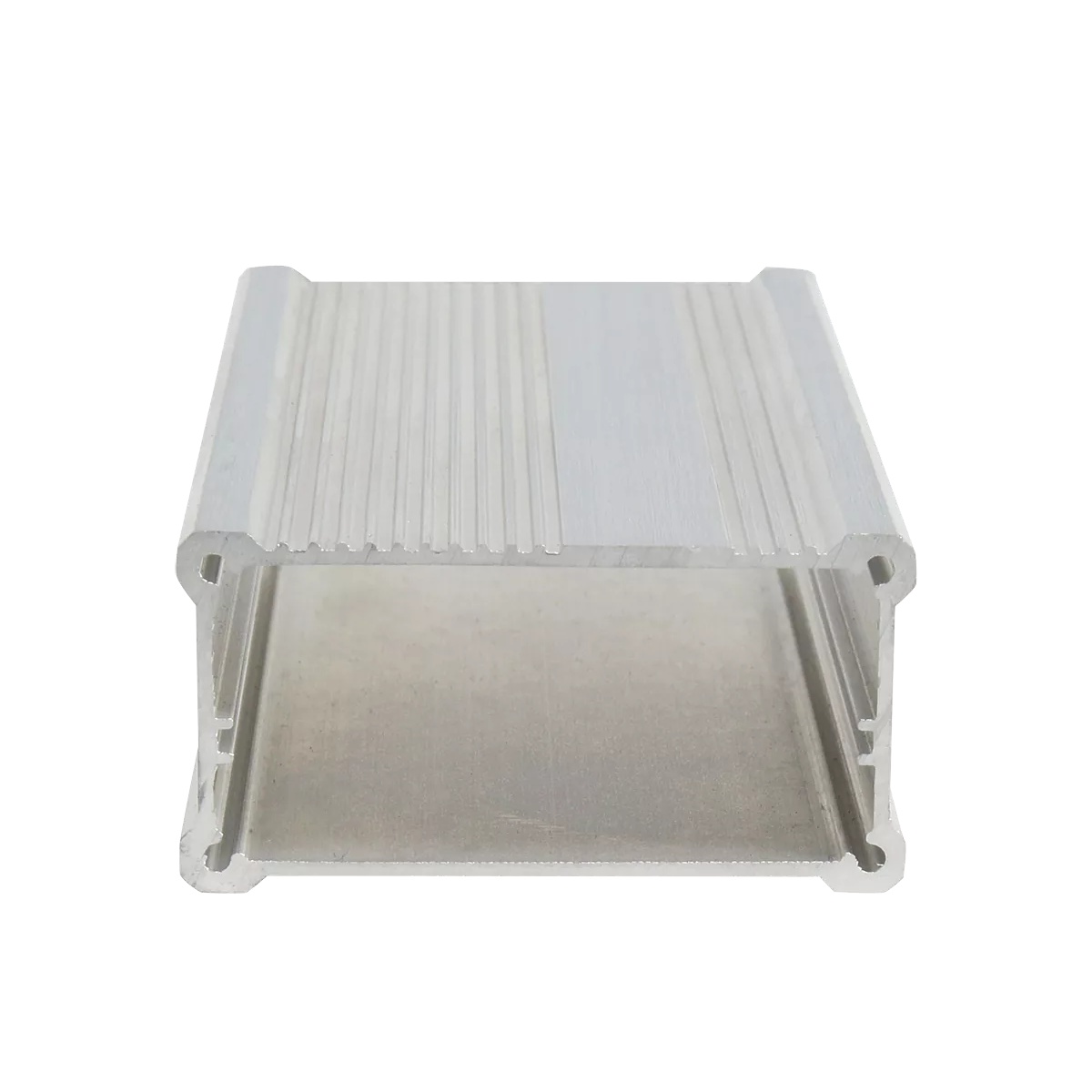

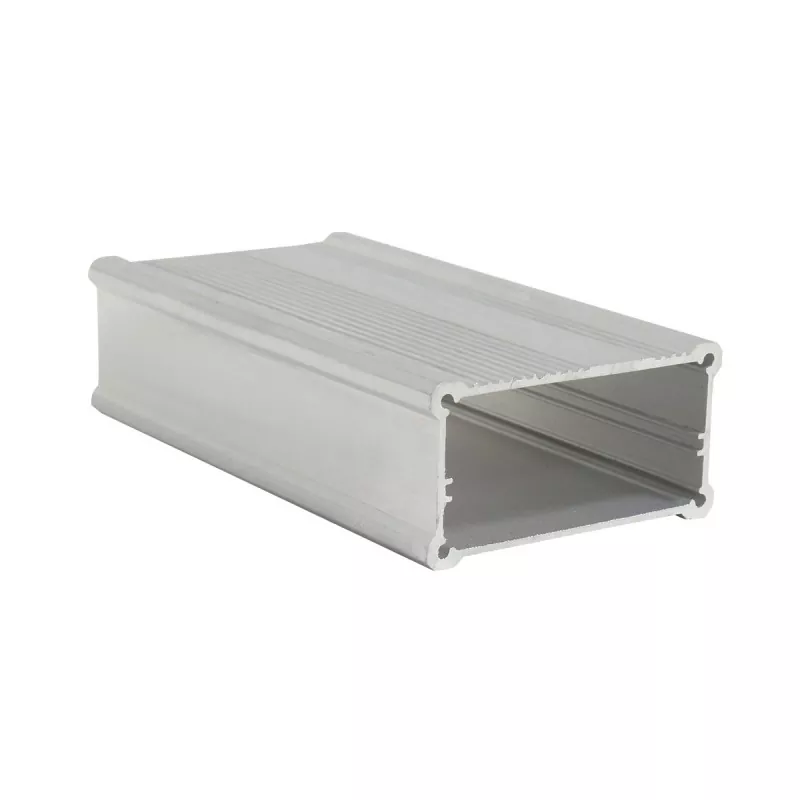

53,4 × 27,5 mm-es alumínium tápegység vezérlőmodul ház

A Boyuan 53,4 × 27,5 mm-es alumínium tápegység vezérlőmodul háza egy közepes méretű, alumínium ötvözetből készült extrudált szerkezettel gyártott elektronikai készülékház, amelynek külső keresztmetszete 53,4 mm (szélesség) × 27,5 mm (magasság), és a hossza tetszőlegesen testreszabható a tényleges felszerelési követelményeknek megfelelően.

A műanyag dobozokhoz képest az alumíniumötvözet burkolatok jobb szerkezeti szilárdsággal és fémszerkezettel rendelkeznek, és CNC megmunkálással egyedi szerkezeteket, például interfészeket, rögzítési lyukakat, menetes furatokat és hornyokat készíthetnek.

Alapvető előnyei

01 | 53,4 × 27,5 mm széles test, közepes dizájn

Az 53,4 mm széles × 27,5 mm magas keresztmetszet bőséges belső teret biztosít a közepes méretű elektronikus berendezések számára.

Az 53,4 mm-es szélesség szélesebb, mint a szokásos 52 mm-es specifikáció, szélesebb PCB-elrendezéseket és több egymás melletti interfész-kialakítást tesz lehetővé, támogatja a többcsatornás bemeneti/kimeneti interfész-elrendezéseket; A 27,5 mm-es magasság megőrzi a mérsékelt eszközvastagságot, miközben nagyobb szerelési helyet biztosít az alkatrészekhez, mint a vékony specifikációk, kis transzformátorok, elektrolit kondenzátorok (általában 20-25 mm magas), relék és közepes magasságú komponensek elhelyezése, ami támogatja a viszonylag összetett áramköri rendszerek integrációs igényeit.

02 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz. Ez a szerkezet különösen alkalmas a sorozatfejlesztést igénylő elektronikai termékekhez.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető. A 27,5 mm-es magasságba kis hűtőbordával vagy közepes magasságú alkatrészekkel szerelt tápegységek is beépíthetők, megbízható csomagolási megoldást nyújtva valamivel nagyobb teljesítményű elektronikai berendezésekhez.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet az 53,4 × 27,5 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, RJ45, légi csatlakozók, BNC interfészek, tápcsatlakozók stb.)
• Csavarlyukak és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hőelvezető nyílások és szellőzőnyílások
• Képernyős ablaknyílások
• Gomblyukak és kapcsolónyílások
• Rögzítési furatok és fali rögzítési lyukak
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

53,4 × 27,5 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a berendezés tényleges méretei szerint vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | Hatékony hőelvezetési teljesítmény

Az alumíniumötvözet kiváló hővezető képességgel rendelkezik. Az 53,4 mm-es széles test kialakításával és a 27,5 mm-es belső térrel kombinálva kis hűtőbordákat lehet beépíteni, vagy megnövelhető a belső légkeringés helye, hatékonyan segítve a belső alkatrészek hőelvezetését és meghosszabbítva a berendezés élettartamát.

07 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefélés, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, amelyek professzionálisabb megjelenést kölcsönöznek az elektronikus berendezéseknek.

Műszaki előírások

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas az 53,4 × 27,5 mm-es alumínium ház?

Az 53,4 × 27,5 mm-es alumínium tápegység vezérlőmodul háza a széles testű, közepes méretű alumínium ház kategóriába tartozik – az 53,4 mm-es szélesség szélesebb, mint a szokásos 52 mm-es specifikáció, szélesebb PCB-ket és több egymás melletti interfész-elrendezést támogat; a 27,5 mm-es magasság megtartja az eszköz mérsékelt vastagságát, miközben nagyobb belső teret biztosít, mint a vékony specifikációk. Ezt a specifikációt széles körben használják műszerekben, mérőeszközökben, elektronikában, kommunikációban, automatizálásban, érzékelőkben, intelligens kártyákban, ipari vezérlésben, precíziós gépekben és más iparágakban.

1. Tápegység modulok

A széles, 53,4 × 27,5 mm-es, közepes testű kialakítás kiválóan alkalmas különféle teljesítménytermékekhez:

• Kapcsoló tápegység modulok
• Tápadapterek
• Járművek tápegység burkolatai
• Inverter burkolatok
• Egyenirányító alumínium házak
• DC-DC átalakító modulok
• Töltő modulok
• AC/DC tápegységek, szabályozott tápegységek
• Kommunikációs tápegységek

Miért alkalmas az 53,4 × 27,5 mm teljesítménymodulokhoz? A teljesítménymoduloknak általában olyan alkatrészeket kell befogadniuk, mint az elektrolit kondenzátorok (általában 20-25 mm magasak), kis transzformátorok és hűtőbordák. A 27,5 mm-es magasság bőséges szerelési helyet biztosít, az 53,4 mm-es szélességben széles PCB-elrendezések is helyet kaphatnak, támogatva a többcsatornás bemeneti/kimeneti interfészt, az alumíniumötvözet anyaga pedig az energiaellátó eszközök hatékony hőelvezetését is segíti.

2. Ipari vezérlő és automatizálási modulok

• Ipari vezérlők
• Programozható logikai vezérlő (PLC) modulok
• Mozgásvezérlő modulok
• Motoros meghajtó modulok
• I/O bővítőmodulok
• Automatizálási vezérlő berendezések
• Ipari vezérlő alváz támogató modulok

Miért alkalmas az 53,4×27,5 mm ipari vezérlőmodulokhoz? Az ipari vezérlőmoduloknak általában sok interfészt és nagyobb méretű vezérlőkártyát kell befogadniuk. Az 53,4 mm-es szélességben több interfész egymás mellett helyezhető el, a 27,5 mm-es magasságban pedig kis hűtőbordával rendelkező tápegységek szerelhetők fel.

3. Kommunikációs és hálózati modulok

Suitable for communication module products:

• Kommunikációs modulok
• Vezeték nélküli platformok
• GPS/GPRS házak
• Jelátalakító modulok
• Jelerősítő házak
• Adatátviteli modulok
• Videó szerverek
• Routerek, vezeték nélküli vevők

Az 53,4 mm-es szélesség több antenna interfészt és kommunikációs interfész elrendezést tud befogadni.

4. Mérőműszerek és vizsgálóberendezések

• Műszer- és mérőszekrények
• Adatgyűjtő eszközök
• Jelgenerátor burkolatok
• Teljesítményelemzők
• Vizsgáló berendezések
• Precíziós mérőműszerek

Miért alkalmas mérőműszerekre az 53,4×27,5 mm? A mérőműszereknek nagyobb NYÁK-elrendezésekre van szükségük a jelfeldolgozó áramkörök és több interfész elhelyezéséhez. Az 53,4 mm-es szélességű szabványos széles PCB-k, a 27,5 mm-es magasságban pedig olyan alkatrészek, mint a transzformátorok és relék. Ugyanakkor az alumíniumötvözet ház jó elektromágneses árnyékolási teljesítményt biztosít.

5. Árnyékoló dobozok és interferencia elleni alkalmazások

Az 53,4 × 27,5 mm-es alumínium ház jó elektromágneses árnyékolási megoldásként szolgálhat:

• Elektronikus árnyékoló dobozok
• Interferenciagátló eszközök burkolatai
• Nagyfrekvenciás modulárnyékolás

Maga az alumíniumötvözet anyaga jó elektromágneses árnyékoló tulajdonságokkal rendelkezik, hatékonyan megakadályozva az elektromágneses interferenciát.

6. Érzékelők és intelligens eszközök

• Érzékelő modulok
• Adatgyűjtő terminálok
• Intelligens kártya eszközök
• IoT terminálok

7. Orvosi és vizsgálóberendezések

• Orvosi berendezések burkolatai
• Modulok tesztelése
• Monitoring berendezés modulok
• Hordozható orvosi műszerek

8. Hangosítási és audioberendezések

• Hangosító rendszer berendezései
• Erősítő áramkörök
• Audio berendezések

Mit lehet személyre szabni?

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületén, amely alkalmas ipari elektronikai berendezésekhez és műszerházakhoz.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 53,4×27,5 mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 53,4 × 27,5 mm-es standard profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + képernyő ablakok + rögzítő lyukak + menetes furatok + hőelvezető nyílások + hornyok + lépcsők + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

Termékválasztási útmutató

Ha a PCB szélessége közel van az 53,4 mm-hez

Az 53,4 × 27,5 mm ideális választás – az 53,4 mm-es szélesség bőségesebb PCB-útválasztási helyet és több egymás melletti interfész-elrendezést biztosít, mint a szokásos 52 mm-es specifikáció.

Ha készüléke közepes magasságú alkatrészeket tartalmaz

A 27,5 mm-es magasságban kis transzformátorok, elektrolit kondenzátorok (20-25 mm), relék és közepes magasságú alkatrészek helyezhetők el, amelyek alkalmasak bizonyos belső függőleges teret igénylő elektronikai berendezésekhez.

Ha készülékének jó hőelvezetésre van szüksége

Az alumíniumötvözet ház kiváló hővezető képességgel rendelkezik. Az 53,4 mm-es széles test kialakításával kombinálva hatékonyan segítheti a belső alkatrészek hőelvezetését.

Ha kompatibilitásra van szüksége több interfésszel

Az 53,4 mm-es szélesség több interfész egymás melletti elrendezését támogatja, például az RJ45-öt, a repülési csatlakozókat, a BNC-t és az USB-t, amely alkalmas közepes méretű berendezésekhez, amelyek gazdag interfészt igényelnek.

Ha a PCB hossza különbözik

A profil a termék hosszának megfelelően vágható, és ugyanaz a keresztmetszeti specifikáció alkalmazkodik a különböző hosszúságú termékekhez.

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas az 53,4×27,5 mm-es alumínium ház?

Az 53,4 × 27,5 mm a széles testű, közepes méretű alumínium házak kategóriába tartozik, alkalmas tápmodulokhoz, ipari vezérlőkhöz, kommunikációs modulokhoz, mérőműszerekhez, árnyékoló dobozokhoz, jelerősítőkhöz, jármű tápegységházakhoz, videoszerverekhez, vezeték nélküli platformokhoz stb. Az 53,4 mm-es szélesség bőséges teret, NYÁK elrendezést és közepes magasságú 27com5mm-es elrendezést biztosít. alkatrészeket.

2. 53,4 × 27,5 mm a burkolat hossza?

Az 53,4×27,5 mm-es szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Testreszabható az 53,4×27,5 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

4. A 27,5 mm-es magasságba beleférnek az elektrolit kondenzátorok?

Igen. Az elterjedt elektrolitkondenzátorok általában 20-25 mm magasak, és a 27,5 mm-es belső magasság teljes mértékben elfér. Konkrét megerősítésre van szükség az alkatrész méreteinek megfelelően.

5. Lehet-e hőleadó lyukakat készíteni az alumínium burkolaton?

Igen. A Boyuan Hardware hőelvezető réseket, szellőzőnyílásokat és egyéb hőelvezető szerkezeteket képes megmunkálni az ügyfél rajzai szerint, hogy segítse a berendezések hőelvezetését.

6. Megmunkálhatók olyan interfészek, mint a repülési csatlakozók és a BNC?

A CNC megmunkálás a vevői rajzok alapján a megfelelő interfész pozíciókon végezhető el. Az 53,4 mm-es szélesség több interfész egymás melletti elrendezését teszi lehetővé. Azt, hogy kifejezetten alkalmas-e megmunkálásra, az interfész méretei és a burkolatszerkezet alapján kell ellenőrizni.

Miért válassza a Boyuan hardvert?

A Boyuan Hardware több mint 20 éve az alumínium házak és alumínium alváz iparra összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, egyedi alumínium burkolat megmunkálást biztosítva.

A szabványos 53,4×27,5 mm-es alumíniumprofiltól a CNC-megmunkálású kész elektronikus burkolatig a vevői termékigények szerint tudunk megmunkálni.

Ha 53,4 × 27,5 mm-es alumínium tápegység vezérlőmodul házat keres, szívesen elküldi PCB méreteit, termékrajzait vagy 3D modelljeit.

Megerősíthetjük a specifikációt, a megmunkálási módszert és a testreszabási tervet a termék szerkezetének megfelelően.
