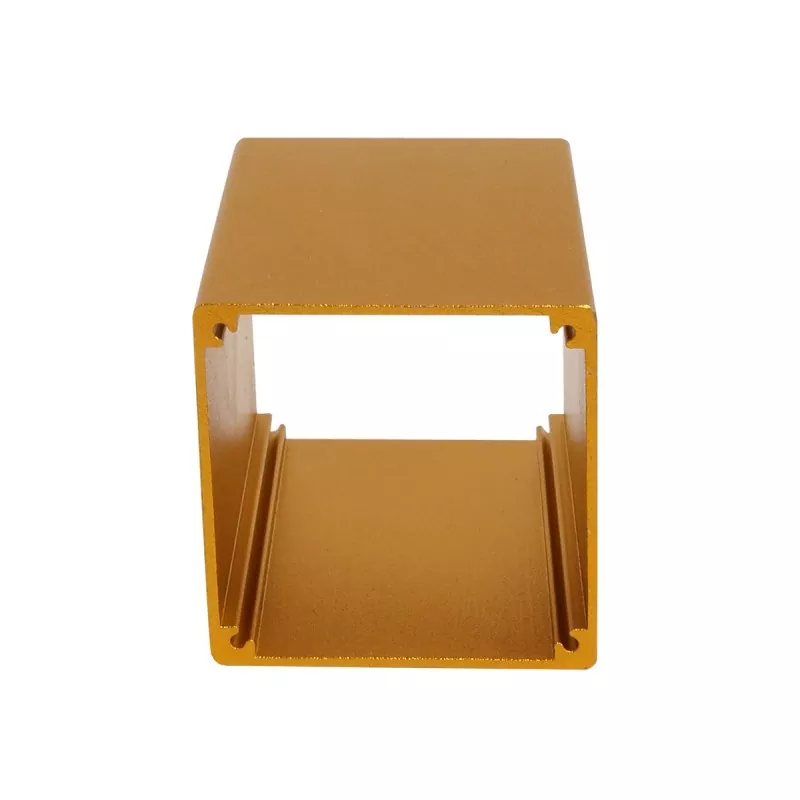

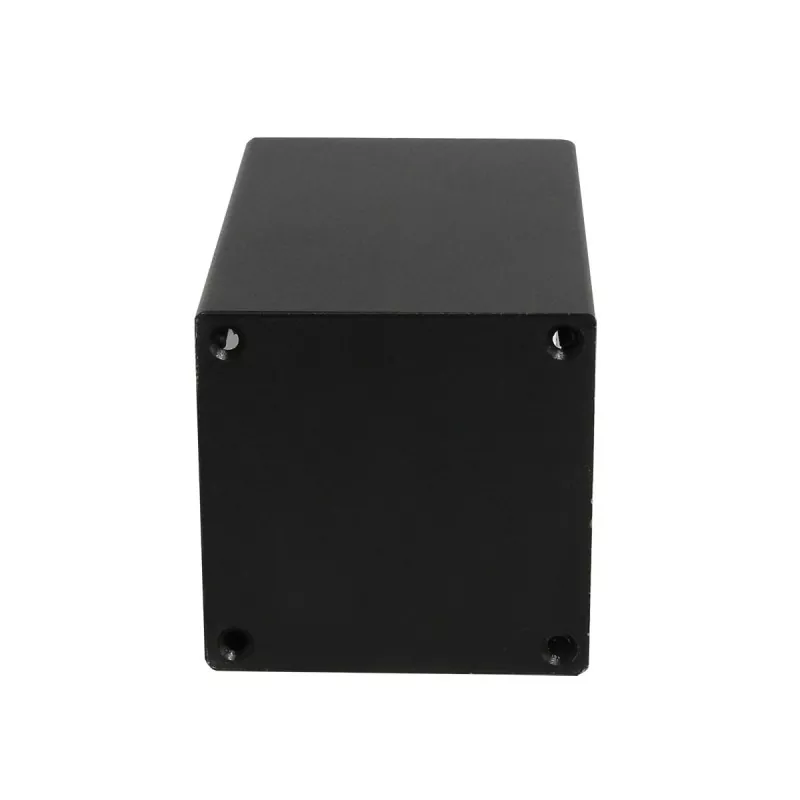

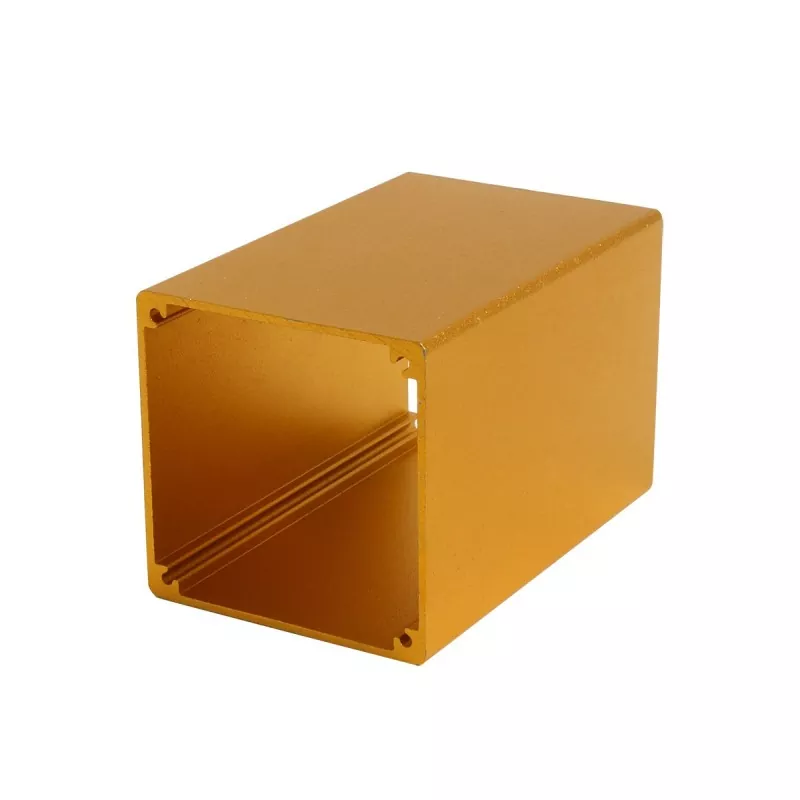

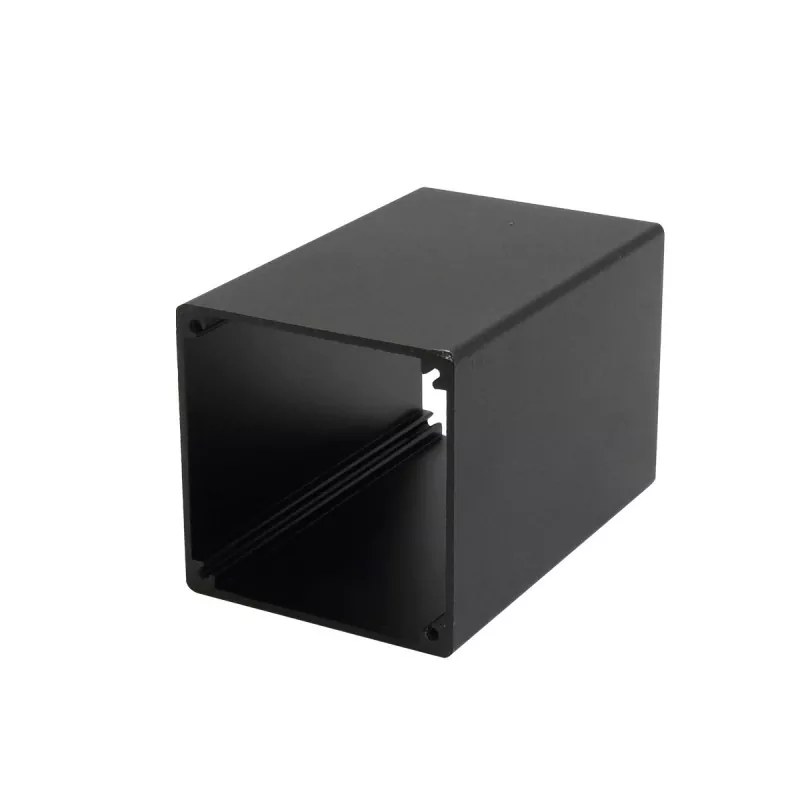

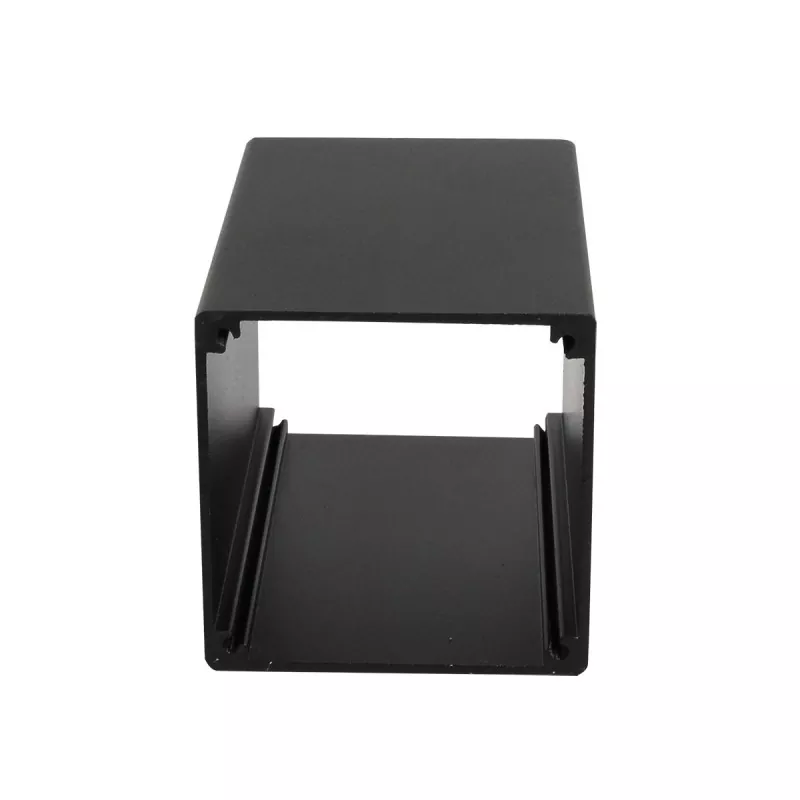

52 × 52 mm-es alumínium ipari vezérlődoboz ház

A Boyuan 52 × 52 mm-es alumínium ipari vezérlődoboz ház egy közepes méretű, alumíniumötvözet extrudált szerkezettel gyártott elektronikai készülékház, amelynek külső keresztmetszete 52 mm (szélesség) × 52 mm (magasság), és a hossza tetszőlegesen testreszabható a tényleges felszerelési követelményeknek megfelelően.

A termék alumínium profil extrudálással készül, fix főtest keresztmetszettel. A berendezés tényleges hosszának megfelelően vágható, és a végső összeszerelés véglemezekkel, CNC megmunkálással és egyéb támasztó folyamatokkal történik. Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A ház belsejét szabványos áramköri kártyanyílásokkal tervezték, és a PCB közvetlenül behelyezhető és rögzíthető további csavarok nélkül, jelentősen javítva az összeszerelés hatékonyságát.

A műanyag dobozokhoz képest az alumíniumötvözet burkolatok jobb szerkezeti szilárdsággal és fémszerkezettel rendelkeznek, és CNC megmunkálással egyedi szerkezeteket, például interfészeket, rögzítési lyukakat, menetes furatokat és hornyokat készíthetnek.

Alapvető előnyei

01 | 52 × 52 mm-es négyzet nagy tér

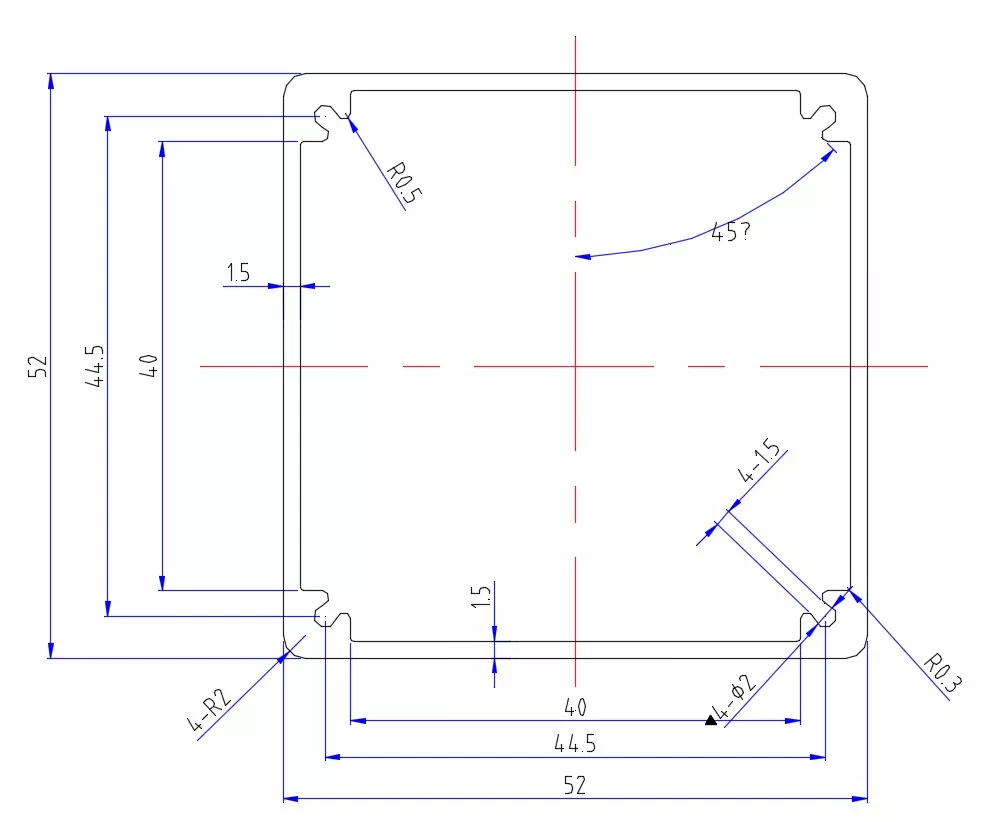

Az 52 mm széles × 52 mm magas négyzet keresztmetszet bőséges belső teret biztosít a közepes méretű elektronikus berendezések számára.

Az 52 mm-es szélesség szélesebb PCB-elrendezéseket és több interfész egymás melletti kialakítását teszi lehetővé, támogatja a többcsatornás bemeneti/kimeneti interfész-elrendezéseket; az 52 mm-es magasság rendkívül nagy szerelési helyet biztosít az alkatrésznek, magasabb alkatrészeket is elhelyezhet, mint például nagy elektrolitkondenzátorok, transzformátorok, hűtőbordák, relék és induktorok, valamint támogatja a többrétegű PCB-k egymásra helyezését vagy a nagy teljesítményű eszközök nagy hűtőbordákkal történő rögzítését.

02 | Négyzet keresztmetszet, rugalmas beépítés

Az 52 × 52 mm-es négyzet keresztmetszetű kialakítás nagyobb rugalmasságot biztosít a háznak a telepítés során. A felszerelési irány tetszőlegesen beállítható a berendezés helyigényének megfelelően, alkalmazkodva a különböző összeszerelési forgatókönyvekhez és a berendezés elrendezési követelményeihez.

03 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz. Ez a szerkezet különösen alkalmas a sorozatfejlesztést igénylő elektronikai termékekhez.

04 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető. Az 52 mm-es magasság többrétegű nyomtatott áramköri lapok egymásra helyezéséhez vagy nagy teljesítményű, nagy hűtőbordával rendelkező eszközökhöz is alkalmas, így megbízható csomagolási megoldást nyújt a nagy teljesítményű elektronikai berendezésekhez.

05 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet az 52 × 52 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, RJ45, repülési csatlakozók, BNC interfészek, tápcsatlakozók, DB9 stb.)
• Csavarlyukak és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hőelvezető nyílások és szellőzőnyílások
• Képernyős ablaknyílások
• Gomblyukak és kapcsolónyílások
• DIN sínre szerelhető furatok
• Falra szerelhető furatok
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

06 | Hossza termékre szabható

52 × 52 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

07 | Hatékony hőelvezetési teljesítmény

Az alumíniumötvözet hővezető képessége körülbelül 200 W/(m·K). A nagy területű burkolattal és bőséges, 52 × 52 mm-es belső térrel kombinálva hatékonyan képes vezetni és elvezetni a belső alkatrészek által termelt hőt. A nagy teljesítményű berendezések esetében maga az alumínium ház hatékony hűtőborda, amely meghosszabbíthatja a berendezés élettartamát.

08 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefélés, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, amelyek professzionálisabb megjelenést kölcsönöznek az elektronikus berendezéseknek.

Műszaki előírások

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas az 52 × 52 mm-es alumínium ház?

Az 52 × 52 mm a nagyméretű alumínium burkolatok kategóriájába tartozik – az 52 mm-es szélesség és az 52 mm-es magasság négyzetes keresztmetszetet alkot, rendkívül bőséges belső teret biztosítva nagyobb PCB-k, magasabb alkatrészek és nagy hűtőbordák elhelyezésére. Az 52 mm-es magasság az a fő jellemző, amely megkülönbözteti ezt a specifikációt a többi mérettől, lehetővé téve, hogy közepes méretű elektronikai berendezéseket szállítson nagyobb teljesítményű, magasabb alkatrészekkel és összetettebb funkciókkal, így ideális csomagolási választás az ipari vezérlő- és erősáramú berendezésekhez.

1. Ipari vezérlő alváz és ipari vezérlők

Az 52×52 mm-es nagy terű kialakítás kiválóan alkalmas ipari vezérlési termékekhez:

• Ipari vezérlő számítógép ház
• Programozható logikai vezérlő (PLC) modulok
• Mozgásvezérlő modulok
• Ipari IoT átjárók
• Automatizálási vezérlődobozok
• Robotvezérlő modulok
• Edge számítástechnikai eszközök

2. Inverterek és szervohajtások

• Inverter burkolatok
• Szervo meghajtó modulok
• Motorhajtás vezérlők
• Léptetőmotor meghajtók

3. Tápegység modulok

Az 52×52 mm-es nagy terű kialakítás kiválóan alkalmas különféle nagy teljesítményű termékekhez:

• Kapcsoló tápegység modulok
• Ipari hálózati adapterek
• Járművek tápegység burkolatai
• Inverter burkolatok
• Egyenirányító alumínium házak
• DC-DC átalakító modulok
• UPS tápegység modulok
• Töltő modulok
• Akkumulátorkezelő rendszer (BMS) házak
• Szuperkondenzátor modul házak
• Fotovoltaikus inverter modulok

4. Teljesítményerősítők és audioberendezések

• Nagy teljesítményű audio teljesítményerősítők
• Professzionális erősítőházak
• RF teljesítményerősítők
• Autó erősítő modulok
• Színpadi hangerősítő modulok

5. Kommunikációs bázisállomások és hálózati berendezések

• Kommunikációs bázisállomás modulok
• Jelerősítők/ismétlők
• 5G kommunikációs modulok
• Adatátviteli egységek (DTU)
• Száloptikai adó-vevők
• Ipari kapcsolómodulok
• Router burkolatok
• Vezeték nélküli hídberendezések

6. Mérőműszerek és vizsgálóberendezések

• Oszcilloszkóp modulok
• Jelgenerátor burkolatok
• Adatgyűjtő eszközök
• Teljesítményelemzők
• Spektrumelemző modulok
• Keménységmérő műszerek
• Ultrahangos vizsgáló berendezés
• Áramlásmérő/szintmérő burkolatok
• Multiméter modulok
• Precíziós mérőműszerek

7. Orvosi vizsgálóberendezések

• Orvosi vizsgálati modulok
• Monitoring berendezések
• Hordozható orvosi műszerek
• Fizioterápiás berendezés modulok
• Biojelgyűjtő modulok
• Orvosi képalkotó berendezések moduljai

8. Hűtőbordával integrált alkalmazások

Az 52×52 mm-es alumínium ház nagy hűtőbordákkal kombinálva használható:

• Nagy teljesítményű LED-meghajtó burkolatok
• Erőteljes elektronikai modulok
• Motorvezérlők
• Elektromos járművek töltőmoduljai
• Solar inverter modulok

9. Árnyékoló dobozok és interferencia elleni alkalmazások

• Precíziós műszerárnyékoló dobozok
• Nagyfrekvenciás modulárnyékolás
• Orvosi elektronikus árnyékolás
• Katonai minőségű árnyékolás

Az alumíniumötvözet anyaga kiváló elektromágneses árnyékolási teljesítményt nyújt, és az 52 × 52 mm-es nagy tér nagy áramköri rendszereket képes befogadni, hatékonyan megakadályozva az elektromágneses interferenciát.

Mit lehet testreszabni az 52 × 52 mm-es alumínium házhoz?

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületén, amely alkalmas ipari elektronikai berendezésekhez és műszerházakhoz.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 52×52mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 52×52 mm-es standard profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + paraván ablakok + rögzítő lyukak + menetes furatok + hőelvezető nyílások + DIN sínre szerelhető nyílások + falra rögzítő furatok + hornyok + lépcsők + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas az 52×52 mm-es alumínium burkolat?

Az 52×52mm a nagyterű alumínium burkolatok kategóriájába tartozik, alkalmas ipari vezérlő alvázak, teljesítménymodulok, inverterek, szervo hajtások, teljesítményerősítők, kommunikációs bázisállomások, mérőműszerek, orvosi vizsgálóberendezések, motormeghajtó modulok, akkumulátor-kezelő rendszerek stb.

2. 52×52 mm a burkolat hossza?

Az 52×52mm szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Testreszabható az 52×52 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

4. Az 52 mm-es magasságba beleférnek-e nagy elektrolitkondenzátorok és transzformátorok?

Igen. A nagy elektrolitkondenzátorok általában 35-45 mm magasak, és az 52 mm-es belső magasság teljes mértékben el tudja fogadni őket, az összeszereléshez marad hely. Kis transzformátorok is könnyen elhelyezhetők. Konkrét megerősítésre van szükség az alkatrész méreteinek megfelelően.

5. Támogatja a DIN-sínre szerelést?

Igen. A Boyuan Hardware megmunkálhatja a DIN sínre szerelhető lyukakat az alumínium burkolaton az ügyfelek igényei szerint, megkönnyítve az ipari vezérlőmodulok beszerelését az elosztószekrényekbe.

6. Beépíthető-e nagy hűtőborda?

Igen. A nagy, 52×52 mm-es belső térben nagy hűtőbordák helyezhetők el, a nagy felületű alumíniumötvözet házzal kombinálva pedig kiváló hőelvezetési megoldást nyújt nagy teljesítményű berendezések számára.

7. Lehet-e hőleadó lyukakat készíteni az alumínium burkolaton?

Igen. A Boyuan Hardware hőelvezető réseket, szellőzőnyílásokat, hőelvezető bordákat és egyéb hőelvezető szerkezeteket képes megmunkálni az ügyfél rajzai szerint, hogy segítse a nagy teljesítményű berendezések hőelvezetését.

8. Megmunkálhatók-e olyan interfészek, mint a repülési csatlakozók, a BNC és a DB9?

A CNC megmunkálás a vevői rajzok alapján a megfelelő interfész pozíciókon végezhető el. Az 52 mm-es szélesség több interfész egymás melletti elrendezését teszi lehetővé. Azt, hogy kifejezetten alkalmas-e megmunkálásra, az interfész méretei és a burkolatszerkezet alapján kell ellenőrizni.

9. Telepíthető PCB?

Igen. Az 52 × 52 mm-es alumínium ipari vezérlődoboz ház alapkivitelben belső áramköri kártyanyílásokkal rendelkezik, és a PCB közvetlenül behelyezhető és rögzíthető. Az 52 mm-es magasság támogatja a többrétegű nyomtatott áramköri lapokat vagy a nagy teljesítményű eszközök rögzítését nagy hűtőbordákkal. A megfelelő szerelési szerkezetek a NYÁK-méretek és a szerelési mód szerint is kialakíthatók.

10. A véglemezek testreszabhatók?

Igen. A véglemezek méretei, furathelyzetei és szerkezete a termékigény szerint megmunkálható.

11. Lehet-e logót készíteni?

Igen. A logó megmunkálási módszerei, például a lézergravírozás vagy a szitanyomás a termékkövetelményeknek megfelelően választhatók.

12. Különböző színek választhatók?

Igen. Az alumínium burkolat különböző megjelenési hatásokat érhet el olyan folyamatokkal, mint az eloxálás, és a szín tetszőlegesen testreszabható az ügyfelek igényei szerint.

13. Mi a teendő, ha az 52×52mm nem megfelelő a PCB-mhez?

Elküldheti nekünk a NYÁK méreteit, a termék szerkezetét vagy a 3D modellt. A Boyuan Hardware segíthet meggyőződni arról, hogy az 52 × 52 mm-es specifikáció megfelel-e a tényleges méreteknek, és választhat más alumíniumprofil-specifikációkat, vagy egyedi megmunkálást végezhet.

14. Lehet-e először mintákat készíteni?

A minta megmunkálása a projekt követelményeinek megfelelően elvégezhető. A tömeggyártás előtt ajánlott ellenőrizni a minta méreteit, a furatok helyzetét, az összeszerelést és a felületi hatást.

Miért válassza a Boyuan hardvert?

Az elektronikai berendezésgyártók számára sokkal fontosabb, hogy a szállító elvégezheti-e a támasztó megmunkálásokat, mint például a hossz, a véglemezek, az interfész nyílások, az ablaküvegek, a rögzítési furatok, a hőelvezető szerkezetek, a DIN sínre szerelhető rögzítő furatok, a falra szerelhető furatok, a NYÁK-szerkezetek, a felületkezelés és a logók a tényleges terméknek megfelelően.

A Boyuan több mint 20 éve az alumínium házak és alumínium alvázak iparára összpontosított, körülbelül 10 000 négyzetméternyi gyártóüzemi területtel, egyedi alumínium burkolat megmunkálást biztosítva.

A szabványos 52×52 mm-es alumíniumprofiltól a CNC-megmunkálású kész elektronikus burkolatig az ügyfél termékigénye szerint tudunk megmunkálni.

Ha 52 × 52 mm-es alumínium ipari vezérlődoboz házat keres, szívesen küldje el PCB méreteit, termékrajzait vagy 3D modelljeit.

Megerősíthetjük a specifikációt, a megmunkálási módszert és a testreszabási tervet a termék szerkezetének megfelelően.
