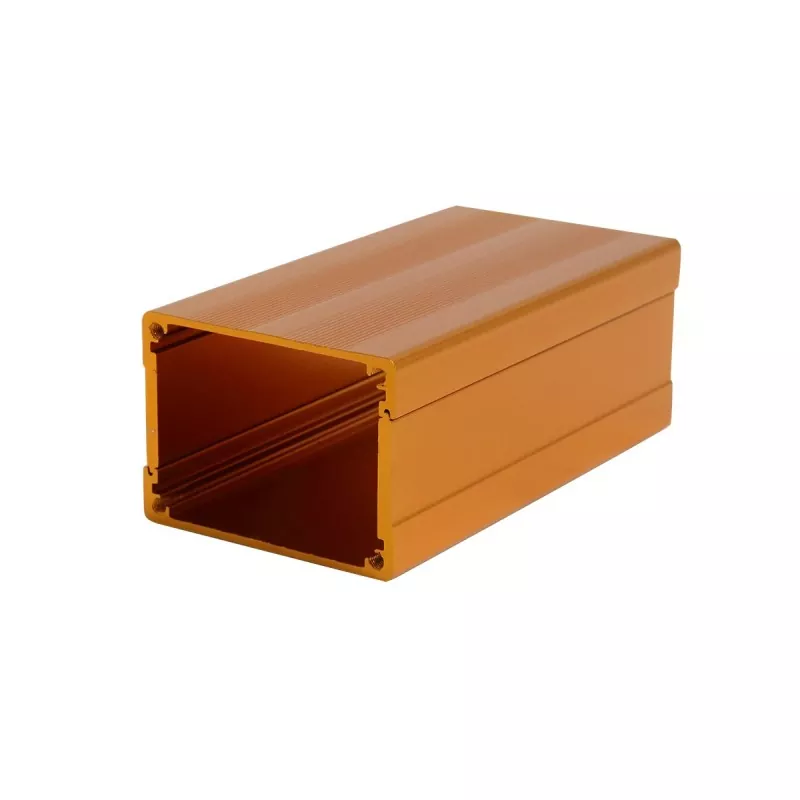

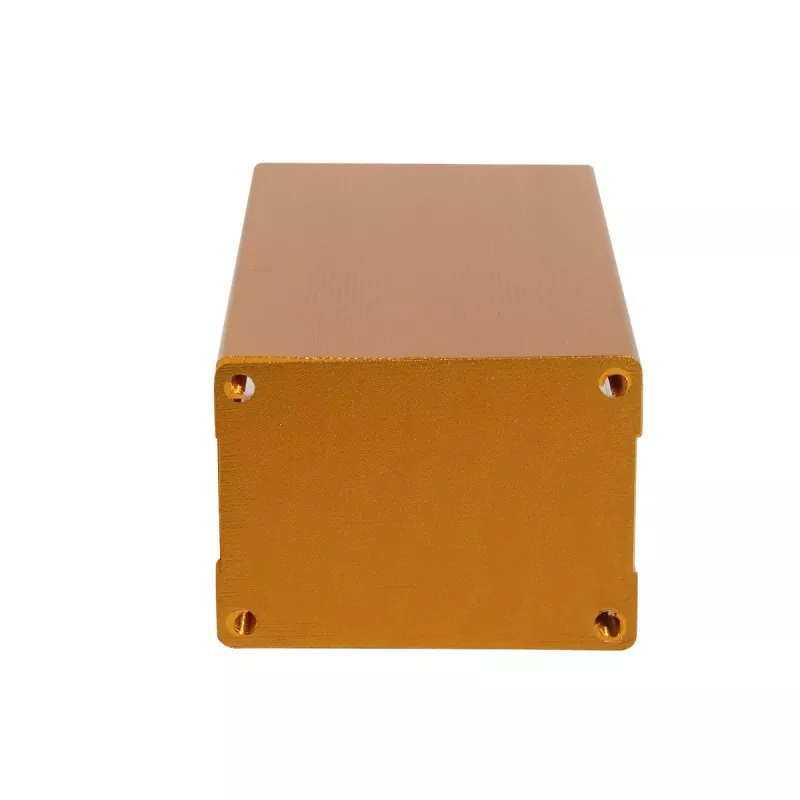

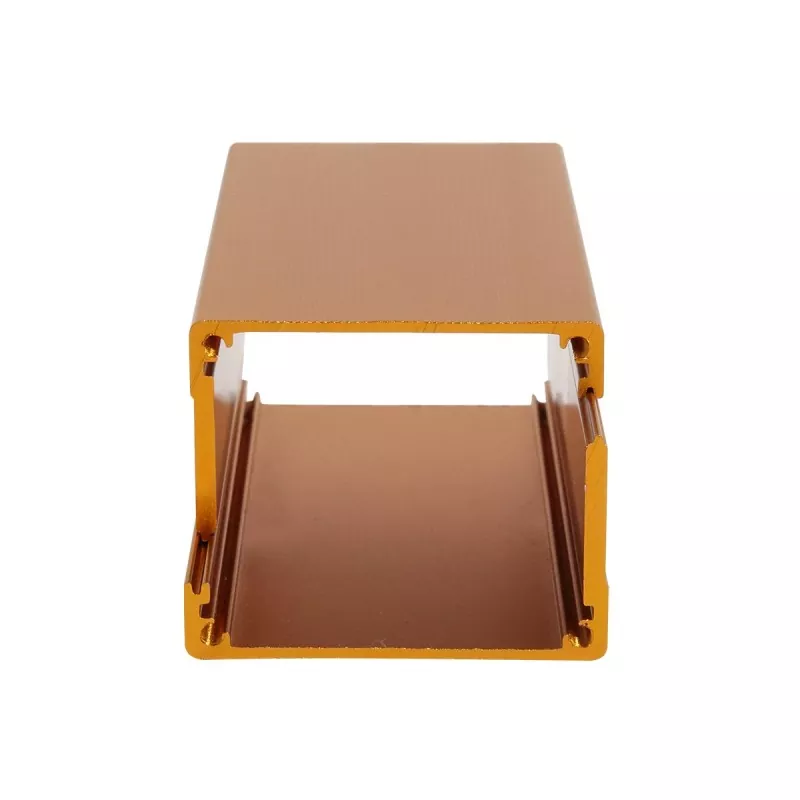

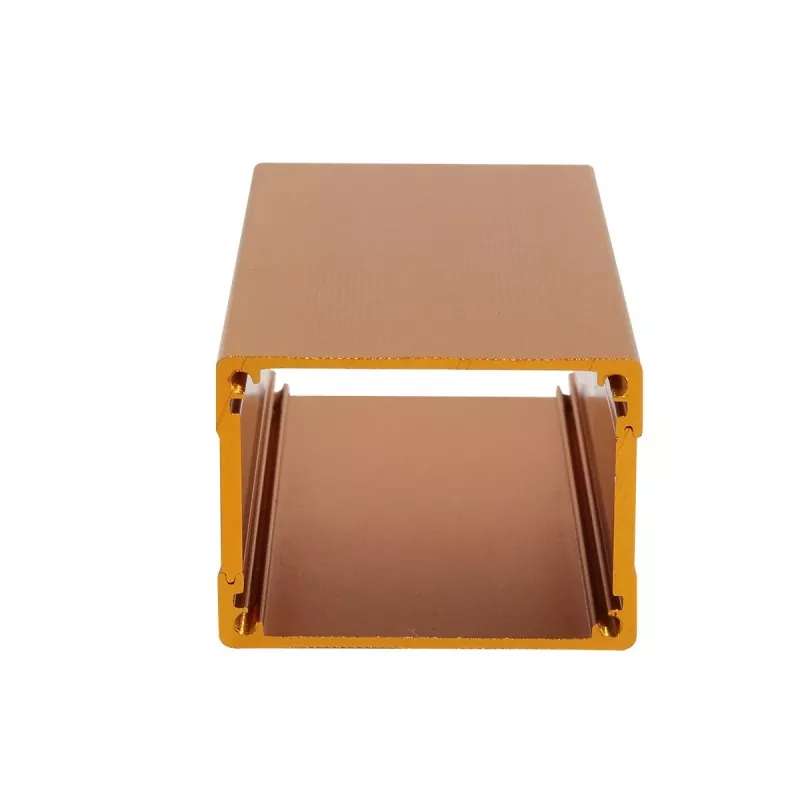

52 × 38 mm-es alumínium teljesítményszabályozó modul ház

A Boyuan 52 × 38 mm-es alumínium ház egy közepes méretű, alumíniumötvözet extrudált szerkezettel gyártott elektronikai készülékház, amelynek külső keresztmetszete 52 mm (szélesség) × 38 mm (magasság), és a hossza tetszőlegesen testreszabható a tényleges felszerelési igényeknek megfelelően.

A termék alumínium profil extrudálással készül, fix főtest keresztmetszettel. A berendezés tényleges hosszának megfelelően vágható, és a végső összeszerelés véglemezekkel, CNC megmunkálással és egyéb támasztó folyamatokkal történik.

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A ház belsejét szabványos áramköri kártyanyílásokkal tervezték, és a PCB közvetlenül behelyezhető és rögzíthető további csavarok nélkül, jelentősen javítva az összeszerelés hatékonyságát.

A műanyag dobozokhoz képest az alumíniumötvözet burkolatok jobb szerkezeti szilárdsággal és fémszerkezettel rendelkeznek, és CNC megmunkálással egyedi szerkezeteket, például interfészeket, rögzítési lyukakat, menetes furatokat és hornyokat készíthetnek.

A Boyuan Hardware több mint 20 éve az alumínium burkolatok és alumínium alvázak gyártására összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, és egyedi alumínium burkolat-megmunkálást tud biztosítani az ügyfél rajzai, mintái vagy méretkövetelményei szerint.

Alapvető előnyei

01 | 52 × 38 mm-es tágas terek kialakítása

Az 52 mm széles × 38 mm magas keresztmetszetű méret bőséges belső teret biztosít a közepes méretű elektronikus berendezések számára.

Az 52 mm-es szélesség szélesebb PCB-elrendezéseket és több interfész egymás melletti kialakítását teszi lehetővé, támogatja a többcsatornás bemeneti/kimeneti interfész-elrendezéseket; A 38 mm-es magasság nagyobb szerelési helyet biztosít az alkatrésznek, beépíthető magasabb alkatrészek, például elektrolit kondenzátorok (általában 25-35 mm magas), transzformátorok, hűtőbordák, relék és induktorok, valamint támogatja a kétoldalas PCB tervezést is, kielégítve az összetett áramköri rendszerek integrációs igényeit.

02 | Alumínium extrudálási szerkezet

Az 52 × 38 mm-es alumínium teljesítményvezérlő modul háza alumíniumötvözet profilextrudálással készül. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz. Ez a szerkezet különösen alkalmas a sorozatfejlesztést igénylő elektronikai termékekhez.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető. A 38 mm-es magasság kétrétegű nyomtatott áramköri lapok egymásra helyezésére vagy nagy teljesítményű, hűtőbordával ellátott eszközökre alkalmas, így megbízható csomagolási megoldást nyújt a nagy teljesítményű elektronikai berendezésekhez.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet az 52 × 38 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, RJ45, légi csatlakozók, BNC interfészek, tápcsatlakozók stb.)
• Csavarlyukak és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hőelvezető nyílások és szellőzőnyílások
• Képernyős ablaknyílások
• Gomblyukak és kapcsolónyílások
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

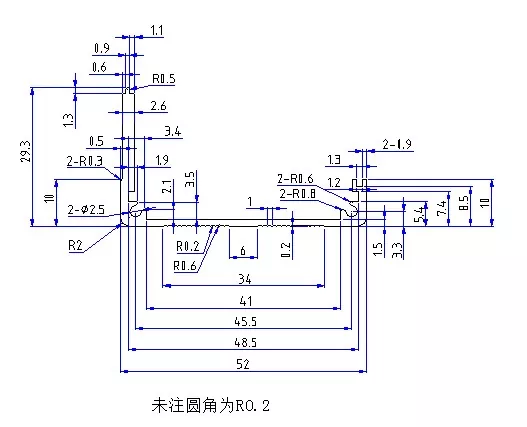

52 × 38 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | Hatékony hőelvezetési teljesítmény

Az alumíniumötvözet hővezető képessége körülbelül 200 W/(m·K). A nagyobb felülettel és bőséges, 52×38 mm-es belső térrel kombinálva hatékonyan képes vezetni és elvezetni a belső alkatrészek által termelt hőt. A nagy hőtermeléssel rendelkező berendezések, például teljesítménymodulok és teljesítményerősítők esetében maga az alumíniumház hatékony hűtőborda, amely meghosszabbíthatja a berendezés élettartamát.

07 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefélés, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, amelyek professzionálisabb megjelenést kölcsönöznek az elektronikus berendezéseknek.

Műszaki előírások

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas az 52 × 38 mm-es alumínium ház?

Az 52 × 38 mm-es alumínium teljesítményvezérlő modul ház a tágas alumínium házak kategóriájába tartozik – az 52 mm-es szélesség támogatja a több interfész egymás melletti elrendezését, a 38 mm-es magasság pedig bőséges függőleges helyet biztosít a magasabb alkatrészek és hűtőbordák számára. A 38 mm-es magasság az az alapvető jellemző, amely megkülönbözteti ezt a specifikációt a vékony házaktól, lehetővé téve, hogy nagyobb teljesítményű elektronikus berendezéseket és magasabb alkatrészeket szállítson, így ideális csomagolási választás a közepes méretű elektronikai berendezésekhez.

1. Tápegység modulok

A tágas, 52×38 mm-es kialakítás kiválóan alkalmas különféle teljesítménytermékekhez:

• Kapcsoló tápegység modulok
• Tápadapterek
• Járművek tápegység burkolatai
• Inverter burkolatok
• Egyenirányító alumínium házak
• DC-DC átalakító modulok
• UPS tápegység modulok
• Töltő modulok
• Akkumulátorkezelő rendszer (BMS) házak
• Szuperkondenzátor modul házak

Miért alkalmas az 52×38mm teljesítménymodulokhoz? A teljesítménymoduloknak általában magasabb alkatrészeket kell befogadniuk, mint például elektrolit kondenzátorok (általában 25-35 mm magasak), transzformátorok, hűtőbordák és induktorok. A 38 mm-es magasság bőséges szerelési helyet biztosít, és könnyen elhelyezhető körülbelül 30 mm magas elektrolitkondenzátorok. Az 52 mm-es szélesség ugyanakkor széles NYÁK-elrendezéseket is lehetővé tesz, támogatja a többcsatornás bemeneti/kimeneti interfészt, és az alumíniumötvözet anyaga a nagy teljesítményű eszközök hatékony hőelvezetését is segíti.

2. Teljesítményerősítők és audioberendezések

• Audio teljesítményerősítők
• Jelerősítő modulok
• RF teljesítményerősítők
• Professzionális erősítőházak
• Autó erősítő modulok

Miért alkalmas az 52×38mm erősítőkhöz? A teljesítményerősítőknek viszonylag nagy belső térre van szükségük az erősítő áramkörök, a hűtőbordák és a tápegységek elhelyezéséhez. A 38 mm-es magasság magasabb alkatrészek és hűtőbordák beépítésére is alkalmas, a nagy felületű, 52 mm széles alumíniumötvözet házzal kombinálva pedig a hőelvezetés érdekében alkalmas nagy hőtermeléssel rendelkező audio és RF erősítő berendezésekhez.

3. Ipari vezérlő és automatizálási modulok

• Ipari vezérlők
• Programozható logikai vezérlő (PLC) modulok
• Mozgásvezérlő modulok
• Motoros meghajtó modulok
• Inverter modulok
• I/O bővítőmodulok
• Automatizálási vezérlődobozok
• Robotvezérlő modulok

Miért alkalmas az 52×38mm ipari vezérlőmodulokhoz? Az ipari vezérlőmoduloknak általában sok interfészt (RS232, RS485, CAN, Ethernet stb.) és nagyobb méretű vezérlőkártyákat kell befogadniuk. Az 52 mm-es szélességben több interfész is elfér egymás mellett, a 38 mm-es magasságban pedig hűtőbordával ellátott tápegységek és relémodulok telepíthetők.

4. Mérőműszerek és vizsgálóberendezések

• Oszcilloszkóp modulok
• Jelgenerátor burkolatok
• Adatgyűjtő eszközök
• Teljesítményelemzők
• Spektrumelemző modulok
• Keménységmérő műszerek
• Ultrahangos vizsgáló berendezés
• Áramlásmérő/szintmérő burkolatok
• Multiméter modulok

Miért alkalmas mérőműszerekre az 52×38mm? A mérőműszereknek nagyobb NYÁK-elrendezésekre van szükségük a jelfeldolgozó áramkörök és több interfész elhelyezéséhez. Az 52 mm-es szélességű szabványos széles PCB-k, a 38 mm-es magasságban pedig olyan alkatrészek, mint a transzformátorok és relék. Ugyanakkor az alumíniumötvözet ház jó elektromágneses árnyékolási teljesítményt biztosít, biztosítva a mérési pontosságot.

5. Kommunikációs és hálózati berendezések

• Kommunikációs bázisállomás modulok
• Jelerősítők
• 5G kommunikációs modulok
• Adatátviteli egységek (DTU)
• Száloptikai adó-vevők
• Vezeték nélküli hídberendezések
• Modulok váltása
• Router burkolatok

6. Orvosi vizsgálóberendezések

• Orvosi vizsgálati modulok
• Monitoring berendezések
• Hordozható orvosi műszerek
• Fizioterápiás berendezés modulok
• Biojelgyűjtő modulok

7. Hűtőbordával integrált alkalmazások

Az 52×38 mm-es alumínium ház belső hűtőbordákkal kombinálva használható:

• Nagy teljesítményű LED-meghajtó burkolatok
• Erőteljes elektronikai modulok
• Motorvezérlők
• Elektromos járművek töltőmoduljai

8. Árnyékoló dobozok és interferencia elleni alkalmazások

• Precíziós műszerárnyékoló dobozok
• Nagyfrekvenciás modulárnyékolás
• Orvosi elektronikus árnyékolás

Az alumíniumötvözet anyaga kiváló elektromágneses árnyékolási teljesítményt nyújt, hatékonyan megakadályozva az elektromágneses interferenciát.

Mit lehet személyre szabni?

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületén, amely alkalmas ipari elektronikai berendezésekhez és műszerházakhoz.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 52×38mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 52×38 mm-es standard profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + paraván ablakok + rögzítő furatok + menetes furatok + hőelvezető nyílások + DIN sín rögzítő furatok + hornyok + lépcsők + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

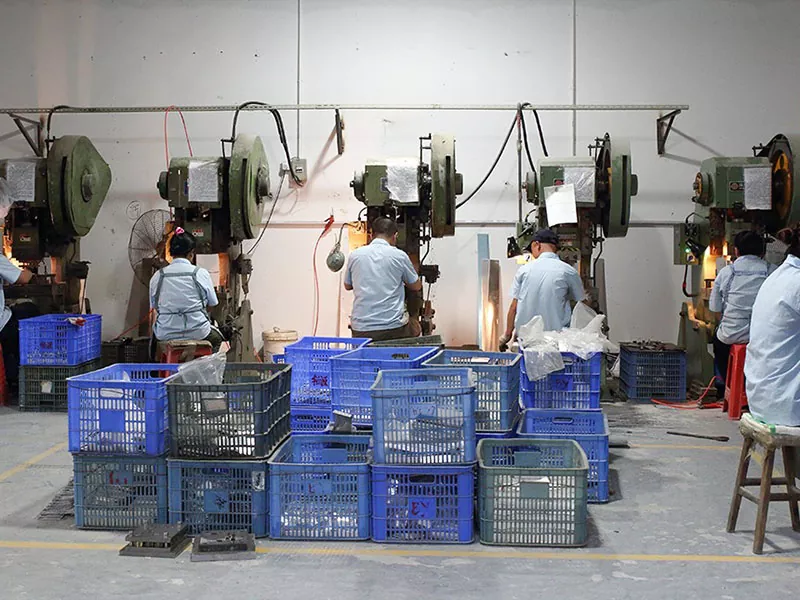

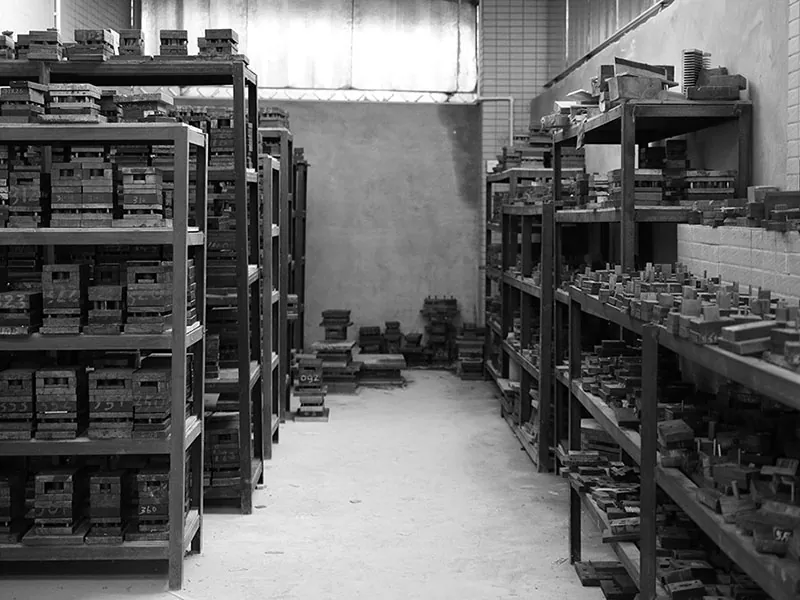

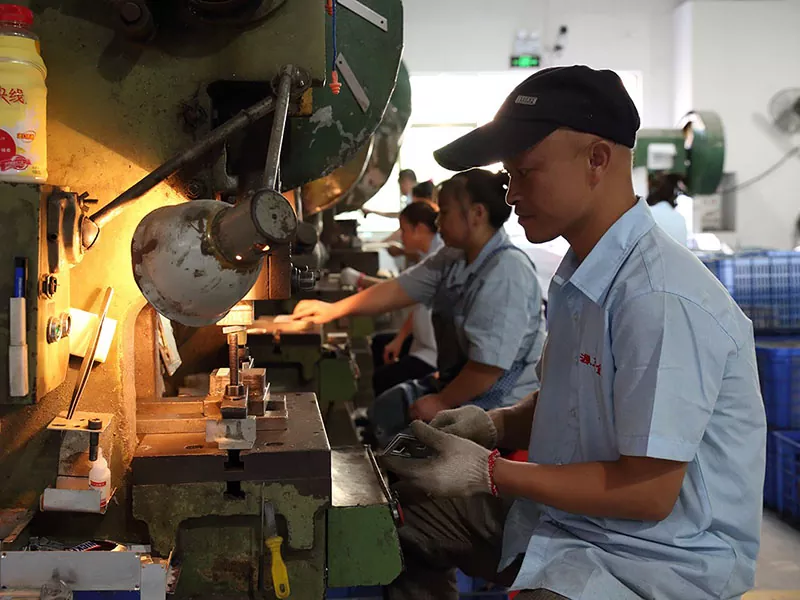

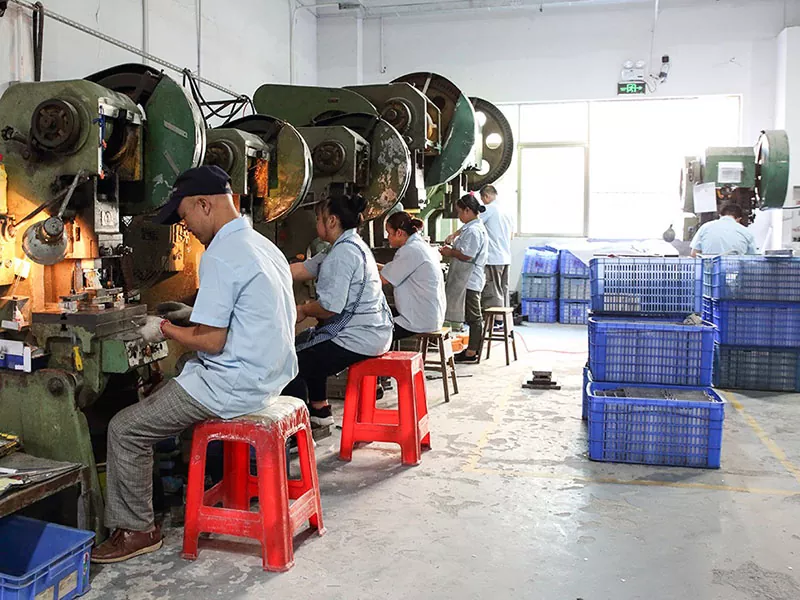

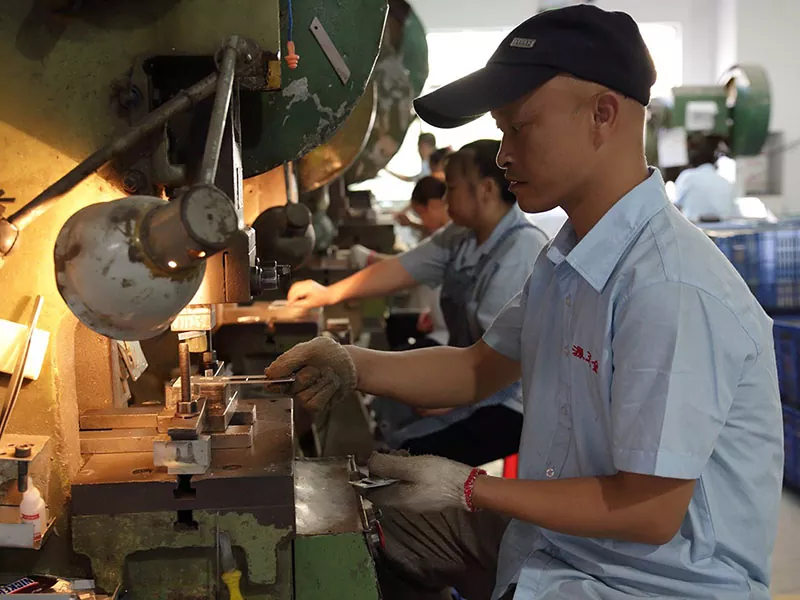

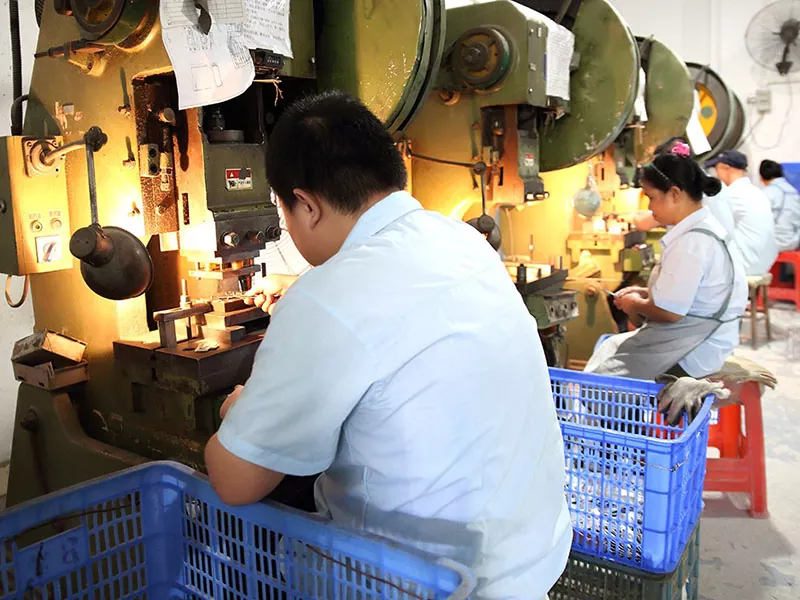

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas az 52×38mm-es alumínium burkolat?

Az 52×38mm a tágas alumínium burkolatok kategóriájába tartozik, alkalmas teljesítménymodulokhoz, teljesítményerősítőkhöz, ipari vezérlőkhöz, mérőműszerekhez, kommunikációs bázisállomási berendezésekhez, motormeghajtó modulokhoz, orvosi vizsgálóműszerekhez, akkumulátor-kezelő rendszerekhez stb. Az 52 mm-es szélesség támogatja a több interfész elrendezését, a 38 mm-es magasságban pedig hőelnyelők is elférnek.

2. 52×38mm a burkolat hossza?

Az 52×38mm szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Testreszabható az 52×38 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

4. A 38 mm-es magasságba beleférnek az elektrolit kondenzátorok?

Igen. A szokásos elektrolitkondenzátorok általában 25-35 mm magasak. A 38 mm-es belmagasság teljes mértékben el tudja fogadni őket, az összeszerelésre hagyott mozgástérrel. Konkrét megerősítésre van szükség az alkatrész méreteinek megfelelően.

5. A 38 mm-es magasságba belefér egy transzformátor?

Igen. A 38 mm-es magasság kis transzformátorok, induktorok és más magasabb alkatrészek befogadására alkalmas. Konkrét megerősítésre van szükség a transzformátor méreteinek megfelelően.

6. Lehet-e hőelvezető lyukakat készíteni az alumínium burkolaton?

Igen. A Boyuan Hardware hőelvezető réseket, szellőzőnyílásokat, hőelvezető bordákat és egyéb hőelvezető szerkezeteket képes megmunkálni az ügyfél rajzai szerint, hogy segítse a nagy teljesítményű berendezések hőelvezetését.

7. Megmunkálhatók olyan interfészek, mint a repülési csatlakozók és a BNC?

A CNC megmunkálás a vevői rajzok alapján a megfelelő interfész pozíciókon végezhető el. Az 52 mm-es szélesség több interfész egymás melletti elrendezését teszi lehetővé. Azt, hogy kifejezetten alkalmas-e megmunkálásra, az interfész méretei és a burkolatszerkezet alapján kell ellenőrizni.

8. Különböző színek választhatók?

Igen. Az alumínium burkolat különböző megjelenési hatásokat érhet el olyan folyamatokkal, mint az eloxálás, és a szín tetszőlegesen testreszabható az ügyfelek igényei szerint.

9. Mi a teendő, ha az 52×38mm nem megfelelő a PCB-mhez?

Elküldheti nekünk a NYÁK méreteit, a termék szerkezetét vagy a 3D modellt. A Boyuan Hardware segíthet megerősíteni, hogy az 52 × 38 mm-es specifikáció megfelelő-e a tényleges méreteknek megfelelően, és választhat más alumíniumprofil specifikációkat is, vagy egyedi megmunkálást végezhet.

Miért válassza a Boyuan hardvert?

Az elektronikai berendezések gyártói számára sokkal fontosabb, hogy a szállító elvégezheti-e a támasztó megmunkálást, mint például a hossz, a véglemezek, az interfész nyílások, a képernyő ablakok, a rögzítő furatok, a hőelvezető szerkezetek, a DIN sínre szerelhető nyílások, a PCB szerkezetek, a felületkezelés és a logók a tényleges terméknek megfelelően.

A Boyuan Hardware több mint 20 éve az alumínium házak és alumínium alváz iparra összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, egyedi alumínium burkolat megmunkálást biztosítva.

A szabványos 52×38 mm-es alumíniumprofiltól a CNC-megmunkálású kész elektronikus házig a vevői termékigények szerint tudunk megmunkálni.

Ha 52 × 38 mm-es alumínium teljesítményszabályozó modul házat keres, szívesen küldje el PCB méreteit, termékrajzait vagy 3D modelljeit.

Megerősíthetjük a specifikációt, a megmunkálási módszert és a testreszabási tervet a termék szerkezetének megfelelően.
