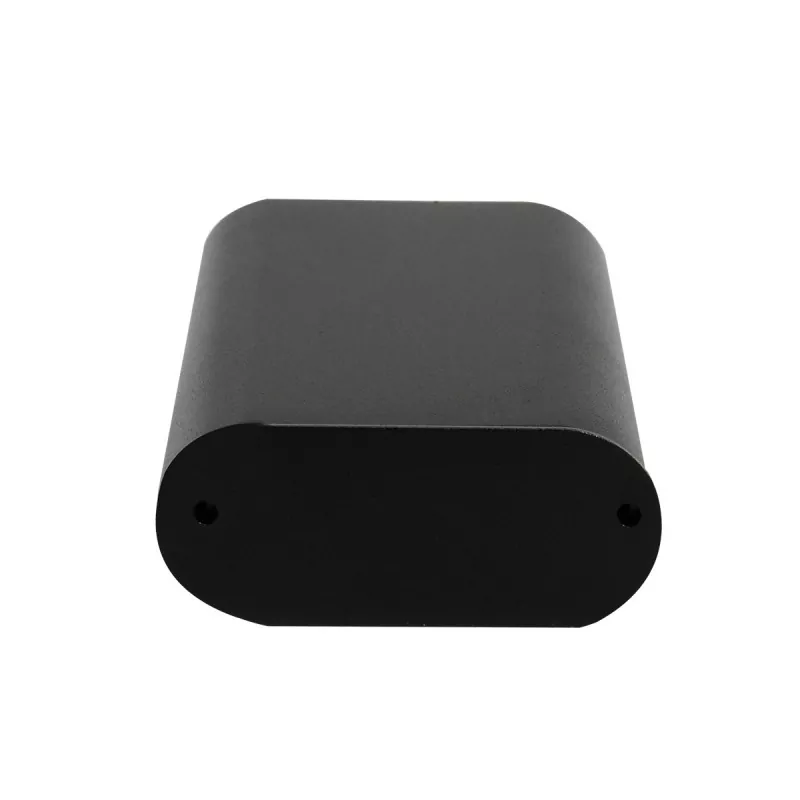

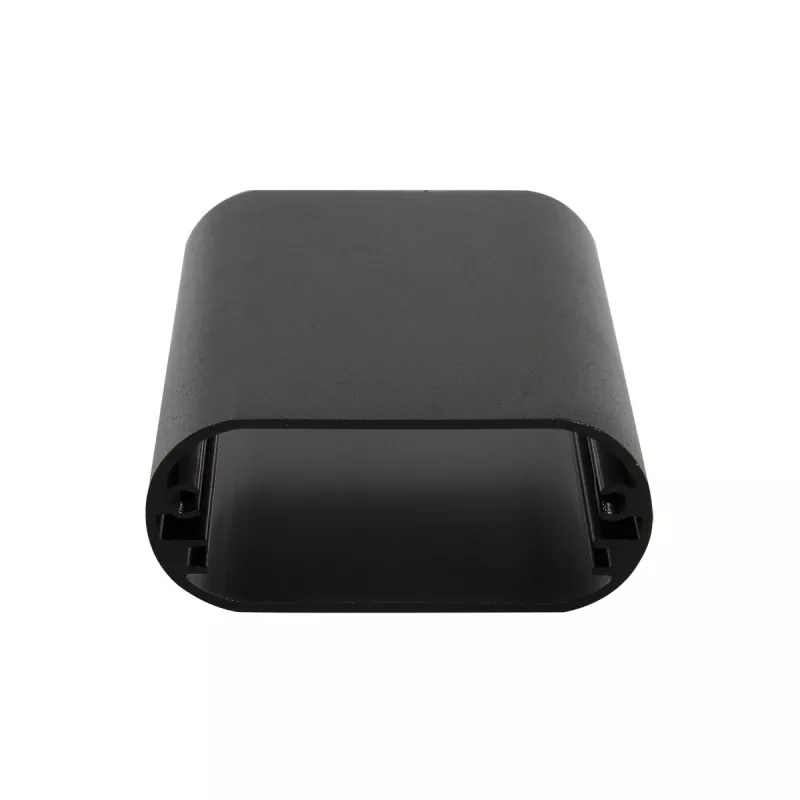

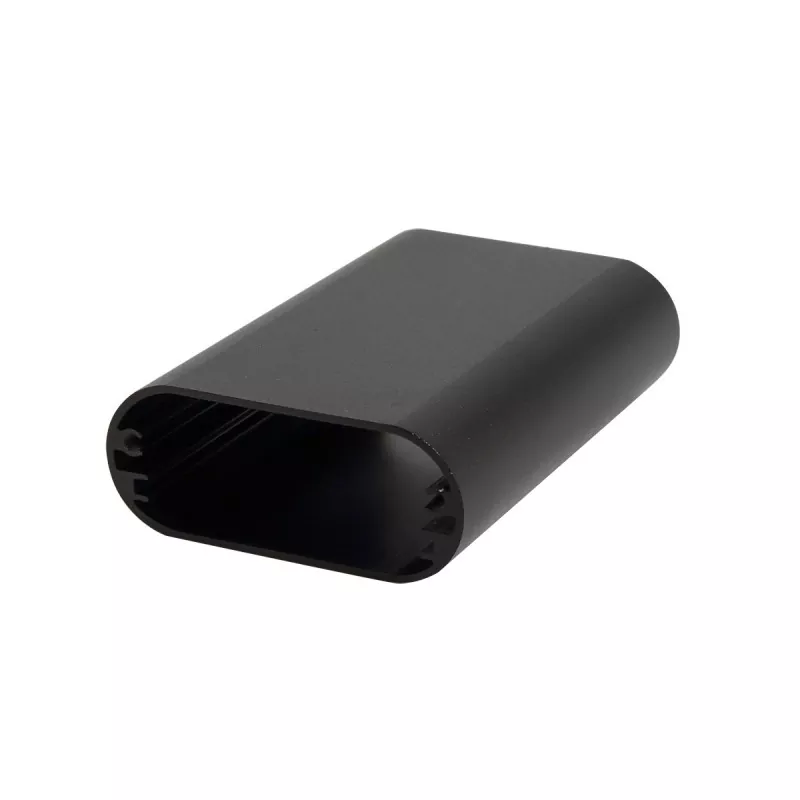

52 × 22 mm-es kézi terminál alumínium ház intelligens eszközökhöz

52 × 22 mm-es kézi terminál alumínium ház intelligens eszközökhöz – vékony, de funkcionális extrudált alumínium ház, amely megtalálja a középutat az ultravékony profilok és a magasabb házak között. Az 52 mm-es szélesség támogatja a szabványos széles PCB-ket és a képernyők, kártyanyílások, gombok és érzékelők egymás mellé szerelését, míg a 22 mm-es magasság kis elektrolitkondenzátorokat (16-20 mm), mikroreléket, magasabb SMD alkatrészeket és kis hűtőbordákat tisztít. A profiltestet a szükséges hosszra vágják, és véglemezekkel, CNC megmunkálással és kapcsolódó folyamatokkal egészítik ki. A belső kártyanyílások lehetővé teszik a PCB becsúsztatását és rögzítését extra csavarok nélkül.

A műanyag házakhoz képest az alumínium ház jobb szerkezeti szilárdságot és fémfelületet biztosít, valamint támogatja a CNC-megmunkálású interfészek, rögzítőfuratok, menetes furatok, kártyanyílások és hőleadó szerkezetek kialakítását. A több mint 20 éves tapasztalattal és ~10 000 ㎡ gyárral rendelkező Boyuan Hardware vágást, CNC-t, fúrást, menetfúrást, felületkezelést, lézergravírozást, szitanyomást, ellenőrzést és összeszerelést biztosít.

Alapvető előnyei

01 | 52 × 22 mm széles és vékony kialakítás, több hely

Az 52 mm széles × 22 mm magas keresztmetszetű méret ideális csomagolási megoldást kínál vékony okoseszközökhöz.

Az 52 mm-es szélesség szabványos széles NYÁK-elrendezéseket tesz lehetővé, és támogatja több interfész és funkciómodul egymás melletti tervezését; a 22 mm-es magasság karcsúsítja az eszközt, miközben körülbelül 16%-kal több belső teret biztosít, mint a 19 mm-es specifikáció, és magasabb alkatrészeket, például kis elektrolitkondenzátorokat (16-20 mm magas), mikroreléket, valamivel magasabb SMD-komponenseket vagy jobb hőleadó szerkezeteket helyez el.

02 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet az 52 × 22 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, Type-C, RJ45, DC táp interfészek stb.)
• Jelzőfény lyukak és képernyő ablakok
• Gomblyukak és kapcsolónyílások
• Kártyahúzó nyílások
• Ujjlenyomat-felismerő modul nyílásai
• Szerelőfuratok és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hőelvezető rések és szellőző szerkezetek
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

52 × 22 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | Hatékony hőelvezetési teljesítmény

Az alumíniumötvözet kiváló hővezető képességgel rendelkezik. Az 52 mm-es széles test kialakításával és a 22 mm-es belső térrel kombinálva kis hűtőbordákat lehet beépíteni, vagy növelni lehet a belső levegőkeringést, ami hatékonyan segíti a belső alkatrészek hőelvezetését és meghosszabbítja a berendezés élettartamát.

07 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefe, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, amelyek professzionálisabb terméktextúrát adnak az eszközöknek.

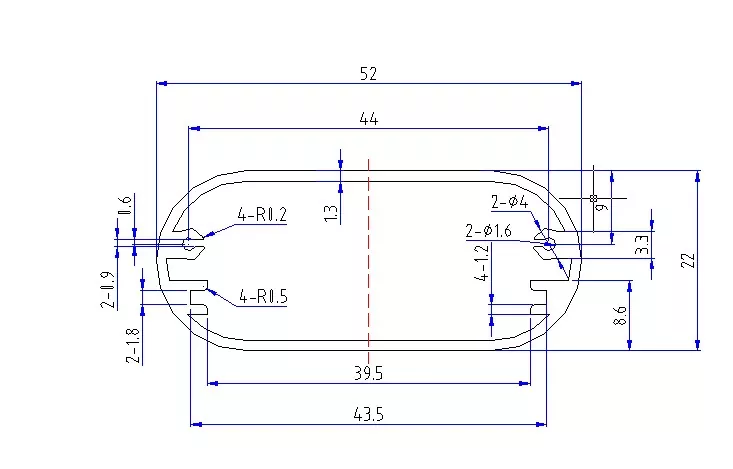

Műszaki előírások

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas az 52 × 22 mm-es alumínium ház?

Az 52 × 22 mm a széles testű, vékony alumínium burkolatok kategóriájába tartozik – az 52 mm-es szélességben szabványos széles PCB-k és több funkciós modul egymás melletti elrendezése is helyet kaphat, a 22 mm-es magasság pedig 19 mm-nél nagyobb belső teret biztosít, miközben karcsú profilt tart fenn. A 22 mm-es vastagság 3 mm-rel magasabb, mint 19 mm, kis elektrolit kondenzátorok (általában 16-20 mm magas), mikrorelék, valamivel magasabb SMD alkatrészek vagy jobb hőleadó struktúrák befogadására alkalmas, így ez a legjobb egyensúlyi pont a funkcionális teljesség és a vékony profil között a vékony eszközökben.

1. Vonalkód olvasók

Az 52×22mm ideális csomagolási megoldás vonalkód-leolvasók számára:

• Kézi vonalkód-leolvasók
• QR kód olvasók
• Ipari letapogató fegyverek
• Szupermarket/kiskereskedelmi szkennelő berendezés
• Logisztikai és expressz szkennelési terminálok
• Raktárkezelési szkennerek

Miért alkalmas az 52×22 mm-es vonalkód-leolvasóhoz? A vonalkód-leolvasóknak ergonomikus markolatra van szükségük. Az 52 mm-es szélesség stabil fogást biztosít, a 22 mm-es vastagság pedig karcsúvá és könnyűvé teszi a készüléket. A 21 mm-es specifikációhoz képest a 22 mm-es magasságban található extra 1 mm-es belső térben magasabb dekódolókártya vagy nagyobb akkumulátorkapacitás is elfér, így nagyobb teljesítményt vagy hosszabb akkumulátor-élettartamot igénylő készülékek szkennelésére is alkalmas.

2. POS gépek és fizetési terminálok

• Mobil POS gépek
• Intelligens pénztáros terminálok
• Fizetőkártya-lehúzó eszközök
• Scan-to-Pay terminálok
• Asztali fizetőeszközök

Miért alkalmas az 52×22mm POS gépekre? A POS-gépeknek több funkcionális modult kell integrálniuk, például kártyanyílásokat, jelszó-billentyűzeteket, NFC-kártyaolvasókat, kijelzőket és nyomtatókat. Az 52 mm-es szélesség bőséges elrendezési helyet biztosít, a 22 mm-es vastagság pedig hordozhatóságot biztosít, miközben több helyet biztosít, mint a vékony specifikációk az akkumulátorok és alkatrészek elhelyezéséhez.

3. Intelligens hozzáférési kártyaolvasók

• Beléptetőkártya-olvasó burkolatok
• Intercom modulok építése
• Jelenléti terminálok
• Látogatókezelő berendezés

Az 52 mm-es szélesség megfelel a szabványos 86 dobozos beépítési méretnek, a 22 mm-es vékony kialakítás pedig falra szerelve karcsúvá, esztétikussá és nem feltűnővé teszi a készüléket. A 22 mm-es magasságban kártyaolvasó tekercsek, relék, tápmodulok és egyéb alkatrészek helyezhetők el.

4. Kézi terminálok és adatgyűjtők

• Ipari kézi terminálok
• Adatgyűjtők
• Ellenőrző terminálok
• Raktárkezelési kézi eszközök
• Mobil bűnüldöző terminálok

5. Bluetooth hangszórók és audioberendezések

• Hordozható Bluetooth hangszórók
• Vezeték nélküli mikrofon vevők
• Bluetooth audio vevők
• Kis erősítő modulok

Miért alkalmas az 52×22 mm-es Bluetooth hangszórókhoz? A 22 mm-es magasság bőséges helyet biztosít a kis hangszóróegységeknek és az akkumulátoroknak, az 52 mm-es szélességben pedig több funkcionális modul is elfér, például Bluetooth modulok, erősítő IC-k és akkumulátorvédő kártyák. Az alumíniumötvözet ház segít elvezetni a hőt az erősítő chipről.

6. Vezeték nélküli töltők

• Asztali vezeték nélküli töltők
• Autó vezeték nélküli töltőmodulok
• Beépített vezeték nélküli töltőpárnák
• Többeszközös vezeték nélküli töltőpanelek

A 22 mm-es magasság vastagabb vezeték nélküli töltőtekercs-szerelvények befogadására képes, javítva a töltés hatékonyságát és a töltési távolságot.

Mit lehet személyre szabni alumínium házhoz?

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületen, amely alkalmas ipari berendezésekhez és intelligens otthoni szekrényekhez.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 52×22mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 52×22 mm-es szabványos profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + képernyőablakok + kártyalehúzó nyílások + ujjlenyomat-modul nyílások + gomblyukak + hőelvezető nyílások + rögzítőnyílások + hornyok + lépcsők + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

Termékválasztási útmutató

Ha készülékének vékonynak kell lennie, de több belső helyet igényel

A 22 mm-es magasság körülbelül 16%-kal nagyobb belső teret kínál, mint a 19 mm-es specifikáció, kis elektrolit kondenzátorok (16-20 mm magas), mikrorelék, valamivel magasabb SMD komponensek vagy jobb hőleadó szerkezetek befogadására alkalmas. Alkalmas olyan eszközökhöz, amelyek funkcionális teljességet igényelnek, miközben vékony profilt igényelnek.

Ha a PCB szélessége közel van 52 mm-hez

Az 52 × 22 mm ideális választás – az 52 mm-es szélesség bőséges PCB-útválasztási helyet és a funkciómodulok egymás melletti elrendezését biztosítja.

Ha kézi eszközt tervez

A 22 mm-es vastagság kényelmessé és könnyűvé teszi a készüléket, így alkalmas vonalkód-leolvasókhoz, POS-gépekhez, kézi terminálokhoz és más, kézzel fogható eszközökhöz.

Ha több funkciós modult kell integrálnia

Az 52 mm-es szélesség több funkciómodul egymás melletti elrendezését teszi lehetővé, például képernyők, kártyanyílások, ujjlenyomat-felismerés, gombok és jelzőlámpák, amelyek integrált funkciókkal rendelkező intelligens terminálokhoz is alkalmasak.

Ha jobb hőelvezetési teljesítményre van szüksége

A 22 mm-es magasság lehetővé teszi kis hűtőbordák beépítését vagy megnövelt légkeringető tér beépítését, valamivel nagyobb hőtermelésű készülékekhez alkalmas.

Ha szabványos panelre kell telepítenie

Az 52 mm-es szélesség megfelel a szabványos 86-os panelméreteknek, alkalmas intelligens kapcsolókhoz, termosztátokhoz és egyéb panel típusú termékekhez.

Ha a PCB hossza különbözik

A profil a termék hosszának megfelelően vágható, és ugyanaz a keresztmetszeti specifikáció alkalmazkodik a különböző hosszúságú termékekhez.

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas az 52×22mm-es alumínium burkolat?

Az 52×22mm a széles testű vékony alumínium burkolatok kategóriájába tartozik. Az alapvető alkalmazások közé tartoznak a vonalkód-leolvasók, POS-gépek, belépőkártya-olvasók, kézi terminálok, Bluetooth-hangszórók, vezeték nélküli töltők, intelligens távirányítók, ujjlenyomat-felismerő modulok, ultravékony érzékelők stb. A 22 mm-es magasság megtartja a vékony profilt, miközben több belső teret biztosít, mint 19 mm, több alkatrész és valamivel magasabb alkatrész elhelyezése mellett.

2. 52×22mm a burkolat hossza?

Az 52×22mm szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Mi a különbség az 52×22mm és az 52×19mm között?

Az 52 × 22 mm 3 mm-rel magasabb, mint az 52 × 19 mm, és körülbelül 16%-kal több belső térrel rendelkezik. A 22 mm-es specifikáció magasabb alkatrészeket, például kisméretű elektrolit kondenzátorokat (16-20 mm magas) és mikroreléket képes befogadni, valamint jobb hőelvezetési feltételeket kínál, alkalmas összetettebb funkciójú eszközökhöz.

4. Testreszabható az 52×22 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

5. A 22 mm-es magasságba beleférnek az elektrolit kondenzátorok?

Igen. A gyakori kis elektrolit kondenzátorok általában 16-20 mm magasak, és a 22 mm-es belső magasság teljes mértékben elfér. Konkrét megerősítésre van szükség az alkatrész méreteinek megfelelően.

6. Vonalkód olvasókhoz alkalmas?

Nagyon alkalmas. Az 52 mm-es szélességben több modul is elfér, mint például a dekódoló tábla, a lapolvasó fej, a gombok és a jelzőlámpák. A 22 mm-es vastagság kényelmessé és könnyűvé teszi a készüléket, így alkalmas hosszú távú kézi működtetésre.

7. Készülhet-e árnyékoló ablak az alumínium burkolatra?

Igen. A Boyuan hardver CNC-megmunkálhatja a képernyőn megjelenő ablakokat, jelzőfény-lyukakat és egyéb szerkezeteket az alumínium burkolaton az ügyfél rajzai szerint.

8. Megmunkálhatók a kártyalehúzó nyílások és az ujjlenyomat modulok nyílásai?

Igen. A kártyahúzási funkciókat igénylő termékeknél, mint például POS gépek és beléptetőkártya-olvasók, a mágneskártya/IC-kártya lehúzó nyílásai az ügyfél rajzai szerint alakíthatók ki; precíz rögzítési nyílások is megmunkálhatók a vásárló által megadott ujjlenyomat-modul méretek szerint.

Miért válassza a Boyuan hardvert?

A Boyuan Hardware több mint 20 éve az alumínium házak és alumínium alváz iparra összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, egyedi alumínium burkolat megmunkálást biztosítva.

A szabványos 52×22 mm-es alumíniumprofiltól a CNC-megmunkálású kész elektronikus burkolatig a vevői termékigények szerint tudunk megmunkálni.

Ha 52 × 22 mm-es kézi terminál alumínium házat keres intelligens eszközökhöz, szívesen küldje el PCB méreteit, termékrajzait vagy 3D modelljeit.

Megerősíthetjük a specifikációt, a megmunkálási módszert és a testreszabási tervet a termék szerkezetének megfelelően.
