52×19 mm-es alumínium ház vezeték nélküli töltőkészülékekhez

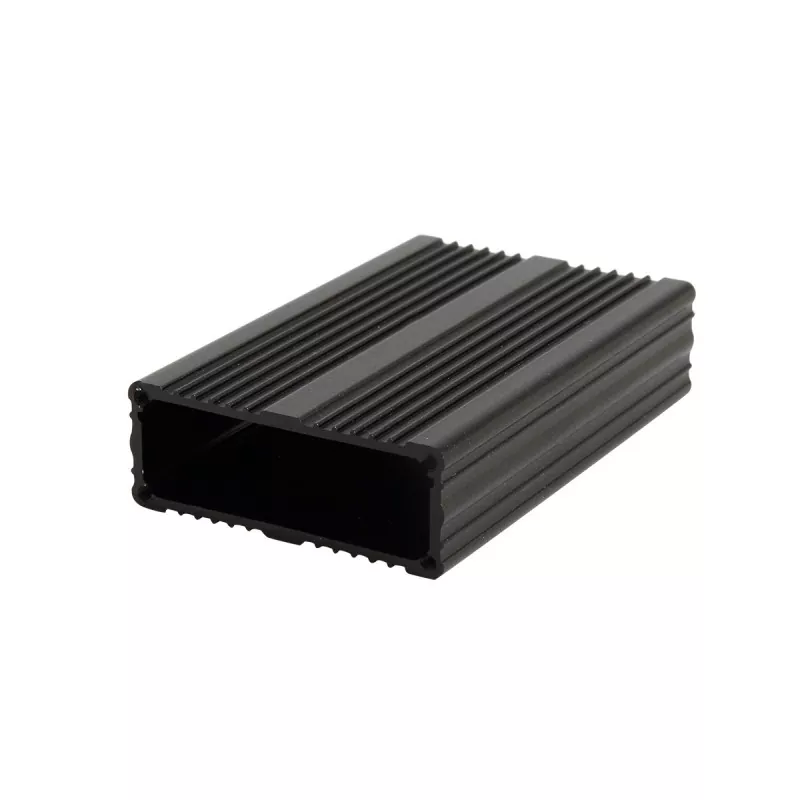

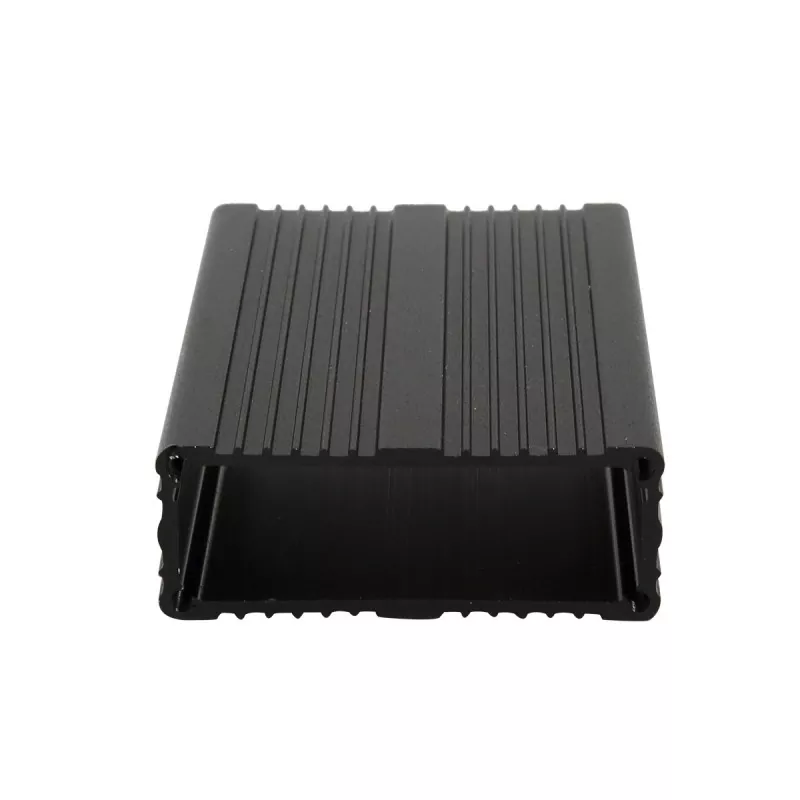

A Boyuan 52 × 19 mm-es alumínium ház vezeték nélküli töltőkészülékekhez egy vékony, alumíniumötvözet extrudált szerkezettel gyártott elektronikai készülékház, amelynek külső keresztmetszete 52 mm (szélesség) × 19 mm (magasság), és a hossza tetszőlegesen testreszabható a tényleges felszerelési követelményeknek megfelelően.

A műanyag dobozokhoz képest az alumíniumötvözet burkolatok jobb szerkezeti szilárdsággal és fémszerkezettel rendelkeznek, és CNC megmunkálással egyedi szerkezeteket, például interfészeket, rögzítési lyukakat, menetes furatokat és hornyokat készíthetnek.

A Boyuan Hardware több mint 20 éve az alumínium burkolatok és alumínium alvázak gyártására összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, és egyedi alumínium burkolat-megmunkálást tud biztosítani az ügyfél rajzai, mintái vagy méretkövetelményei szerint.

A termék előnyei

01 | 52 × 19 mm széles és vékony kialakítás

Az 52 mm széles × 19 mm magas keresztmetszetű méret ideális csomagolási megoldást kínál az ultravékony okoseszközökhöz.

Az 52 mm-es szélesség szabványos széles NYÁK-elrendezéseket tesz lehetővé, és támogatja több interfész és funkciómodul egymás melletti tervezését; A 19 mm-es vastagság karcsúsítja a készüléket, miközben közel 50%-kal több belső teret biztosít, mint a 13 mm-es specifikáció, így több alkatrész, magasabb alkatrész vagy jobb hőelvezetést tesz lehetővé.

02 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet az 52 × 19 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, Type-C, DC táp interfészek stb.)
• Jelzőlámpa lyukak
• Gomblyukak
• Szerelőfuratok és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hőelvezető rések és szellőző szerkezetek
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

52 × 19 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | Optimalizált hőelvezetési teljesítmény

Az alumíniumötvözet kiváló hővezető képességgel rendelkezik. Az 52 mm-es széles test kialakításával és a 19 mm-es magasságú térrel kombinálva kis hűtőbordák szerelhetők fel, vagy növelhető a belső légkondicionálási tér. A 13 mm-es ultravékony specifikációhoz képest a 19 mm-es magasság jobb hőelvezetési feltételeket biztosít, így alkalmasabb LED vezérlőkhöz és más, valamivel nagyobb teljesítményű eszközökhöz.

07 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefe, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, így az ultravékony készülékek kifinomultabb termékszerkezetet kapnak.

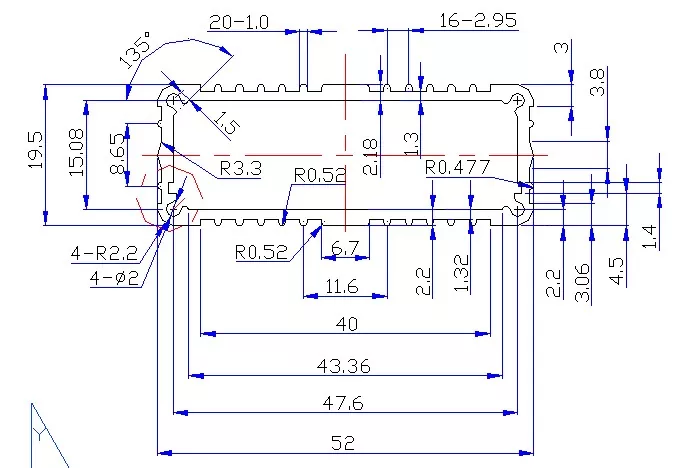

Műszaki előírások

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas az 52 × 19 mm-es alumínium ház?

Az 52 × 19 mm-es az ultraszéles vékony alumínium házak kategóriájába tartozik – az 52 mm-es szélességben szabványos széles PCB-k és több funkciós modul egymás melletti elrendezése is helyet kaphat, a 19 mm-es magasság pedig több belső teret biztosít, miközben karcsú profilt tart fenn. A 19 mm-es vastagság közel 50%-kal nagyobb belső teret kínál, mint az ultravékony specifikáció, lehetővé téve az eszközök számára, hogy több alkatrészt helyezzenek el, vagy jobb hőelvezetést érjenek el, miközben megtartják a vékony profilt.

1. LED szalagvezérlők és fényerő-szabályozók

Az 52×19mm ideális csomagolási megoldás LED szalagvezérlőkhöz:

• LED szalag vezérlők
• RGB/RGBW fényerőszabályzók
• DMX512 dekóderek
• SPI jelerősítők
• Intelligens világításvezérlő modulok
• 0-10V/PWM dimmerek

Miért alkalmas az 52×19 mm-es LED szalagvezérlőkhöz? A 13 mm-es ultravékony specifikációhoz képest a 19 mm-es magasság nagyobb belső teret biztosít, magasabb alkatrészeket és jobb hőelvezetést biztosít. A valamivel nagyobb teljesítményű LED vezérlőknél (például RGBW vezérlők és DMX dekóderek) a MOS tranzisztorok és a meghajtó chipek jelentős hőt termelnek működés közben, a 19 mm-es magasság pedig lehetővé teszi az alumíniumötvözet ház jobb hőelvezetését, meghosszabbítva a vezérlő élettartamát. Az 52 mm-es szélesség szélesebb PCB befogadására képes, és támogatja a több kimeneti interfész egymás melletti elrendezését.

2. Vezeték nélküli töltők

• Asztali vezeték nélküli töltők
• Autó vezeték nélküli töltőmodulok
• Beépített vezeték nélküli töltőpárnák
• Többeszközös vezeték nélküli töltőpanelek

Miért alkalmas az 52×19 mm-es vezeték nélküli töltőhöz? A vezeték nélküli töltők ultravékony kialakításúak a felhasználói élmény fokozása érdekében. A 19 mm-es vastagság megőrzi a vékony profilt, miközben a 13 mm-es specifikációnál nagyobb belső teret biztosít a vezeték nélküli töltőtekercs (körülbelül 45-50 mm átmérőjű) és a vezérlő áramköri lap elhelyezéséhez. Az alumíniumötvözet ház segít a hő elvezetésében töltés közben.

3. Intelligens kapcsolók és intelligens panelek

• WiFi intelligens kapcsoló modulok
• Zigbee/Z-wave vezérlőmodulok
• Intelligens fényerő-szabályozó panelek
• Termosztát panelek
• Intelligens otthoni vezérlőpanelek
• Jelenetvezérlő panelek

Miért alkalmas az 52×19 mm-es okospanelekhez? Az intelligens kapcsolópaneleket szabványos 86 dobozos telepítésbe kell beágyazni, ahol korlátozott a belső tér. Az 52 mm-es szélesség megfelel a szabványos panelméreteknek, a 19 mm-es vastagság pedig lehetővé teszi, hogy a panel vékony és esztétikus legyen, miközben a 13 mm-es specifikációnál több helyet biztosít a relék, tápmodulok és egyéb alkatrészek elhelyezéséhez.

4. Bluetooth modulok és vezeték nélküli kommunikációs modulok

• Bluetooth audio vevők
• Bluetooth erősítő modulok
• Bluetooth Mesh csomópontok
• Vezeték nélküli kommunikációs modulok
• 2.4G modulházak

5. Elektronikus árcédulák és elektronikus címkék

• Szupermarket elektronikus árcédulák
• Raktári elektronikus címkék
• Intelligens polccímkék
• ESL elektronikus polccímkék

A 19 mm-es vastagságú elektronikus papírképernyők (általában a hátlappal és a vezérlőáramkörrel együtt), az 52 mm-es szélességben pedig a 4,2 hüvelykes képernyők is elférnek.

6. Ultra-vékony érzékelőmodulok

• Ultravékony fotoelektromos érzékelők
• Infravörös emberi testérzékelő modulok
• Megvilágítási érzékelők
• Hőmérséklet és páratartalom érzékelők
• PM2.5 érzékelő modulok
• Szén-dioxid érzékelő modulok

7. Ultra-vékony tápegységek és adapterek

• Ultravékony hálózati adapterek
• LED meghajtó tápegységek
• Gyorstöltő modul házak
• DC-DC átalakító modulok
• Asztali töltőmodulok

8. Intelligens otthoni vezérlőmodulok

• Intelligens függönyvezérlő modulok
• Intelligens világításvezérlő modulok
• Smart socket modulok
• Környezetfigyelő terminálok
• Intelligens átjáró modulok

Mit lehet személyre szabni?

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületen, amely alkalmas ipari berendezésekhez és intelligens otthoni szekrényekhez.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 52×19mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 52×19 mm-es szabványos profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + jelzőlámpa lyukak + gomblyukak + hőelvezető nyílások + rögzítő nyílások + hornyok + lépcsők + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

Termékválasztási útmutató

Ha készülékének vékonynak kell lennie, de több belső helyet igényel

A 19 mm-es magasság közel 50%-kal nagyobb belső teret kínál, mint a 13 mm-es specifikáció, így több alkatrész, magasabb alkatrész vagy jobb hőleadó szerkezet is elfér benne. Alkalmas valamivel nagyobb teljesítményű LED vezérlőkhöz, relékkel vagy tápmodullal rendelkező eszközökhöz.

Ha a PCB szélessége közel van 52 mm-hez

Az 52 × 19 mm ideális választás – az 52 mm-es szélesség bőséges PCB-útválasztási helyet és a funkciómodulok egymás melletti elrendezését biztosítja.

Ha beágyazott telepítésre van szüksége

A 19 mm-es vékony vastagság szűk helyekre, például belső falakba, berendezések belsejébe és bútorokba való beépítésre alkalmas.

Ha jobb hőelvezetési teljesítményre van szüksége

A 19 mm-es magasság lehetővé teszi kis hűtőbordák vagy megnövelt légkonvekciós tér beépítését, jobb hőelvezetési feltételeket biztosítva, mint az ultravékony specifikációk, alkalmas valamivel nagyobb hőtermelésű teljesítményű eszközökhöz.

Ha szabványos panelre kell telepítenie

Az 52 mm-es szélesség megfelel a szabványos 86-os panelméreteknek, alkalmas intelligens kapcsolókhoz, termosztátokhoz és egyéb panel típusú termékekhez.

Ha a PCB hossza különbözik

A profil a termék hosszának megfelelően vágható, és ugyanaz a keresztmetszeti specifikáció alkalmazkodik a különböző hosszúságú termékekhez.

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas az 52×19mm-es alumínium burkolat?

Az 52×19 mm-es alumínium ház vezeték nélküli töltőkészülékekhez az ultraszéles vékony alumínium ház kategóriába tartozik. Az alapvető alkalmazások közé tartoznak a LED-szalagvezérlők, vezeték nélküli töltők, intelligens kapcsolópanelek, Bluetooth-modulok, elektronikus árcédulák, ultravékony érzékelők, ultravékony tápegységek stb. A 19 mm-es magasság megtartja a vékony profilt, miközben közel 50%-kal több belső teret biztosít, mint a 13 mm-es specifikáció.

2. 52×19 mm a burkolat hossza?

Az 52×19mm szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Mi a különbség az 52×19mm és az 52×13mm között?

Az 52 × 19 mm 6 mm-rel magasabb, mint az 52 × 13 mm, és közel 50%-kal több belső térrel rendelkezik. A 19 mm-es specifikáció több alkatrészt és magasabb alkatrészt (például kisméretű elektrolitkondenzátorokat és reléket) tud befogadni, és jobb hőelvezetési feltételeket is kínál, így valamivel nagyobb teljesítményű készülékekhez is alkalmas.

4. Testreszabható az 52×19 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

5. Alkalmas-e LED szalagvezérlőkhöz?

Nagyon alkalmas. A 19 mm-es magasság nagyobb belső teret biztosít, mint a 13 mm-es ultravékony specifikáció, és olyan tápegységeket is befogad, mint a MOS tranzisztorok és induktorok. Az alumíniumötvözet ház segít elvezetni a hőt a meghajtó chipről, ami valamivel nagyobb teljesítményű LED vezérlőkhöz alkalmas.

6. Készülhet-e C típusú interfészlyuk az alumínium burkolaton?

Igen. A Boyuan Hardware pontosan meg tudja dolgozni a különféle interfésznyílásokat, például a C típusú, USB- és egyenáramú tápcsatlakozókat az ügyfél rajzai szerint.

Kínai gyártóként és beszállítóként a Boyuan testreszabott alumínium profilokat kínál hosszvágással, CNC megmunkálással, fúrással, menetfúrással, interfésznyílásokkal, jelzőfény-furatokkal, gomblyukakkal, hőelvezető nyílásokkal, véglemezekkel, logókkal, felületkezeléssel és színtestreszabással. Forduljon Boyuanhoz a következő vezeték nélküli töltőkészülék ház projektjéhez.
