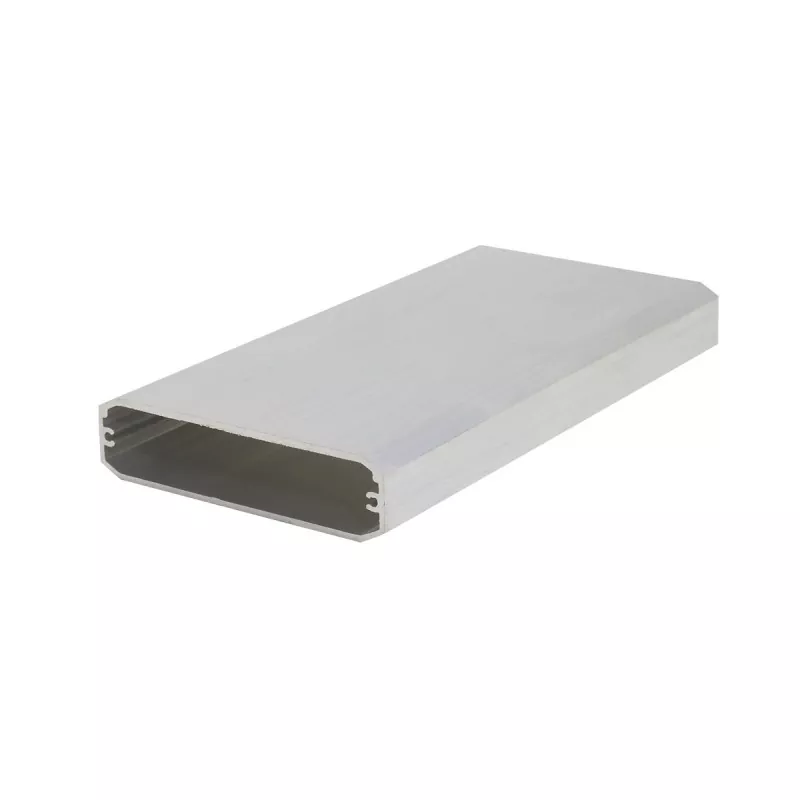

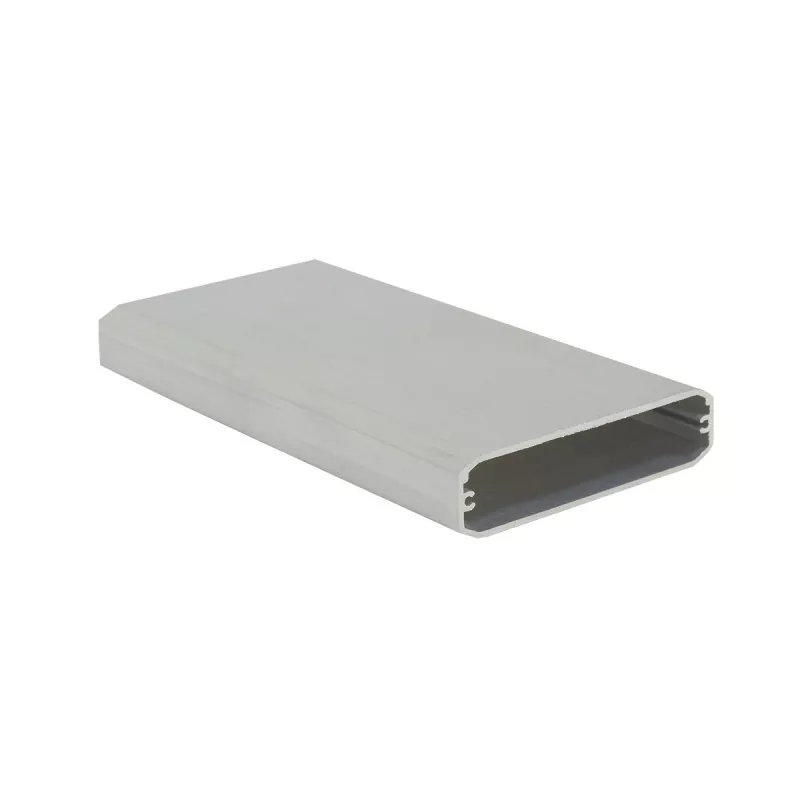

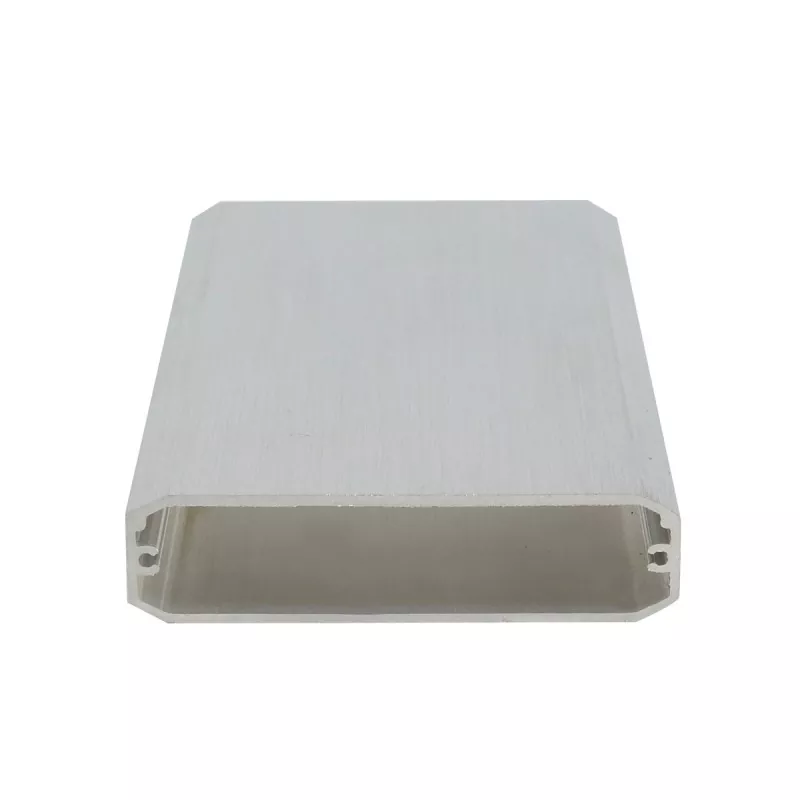

52×13 mm-es LED szalagvezérlő alumínium ház

A Boyuan 52 × 13 mm-es alumínium ház egy ultravékony, alumíniumötvözet extrudált szerkezettel gyártott elektronikai készülékház, amelynek külső keresztmetszete 52 mm (szélesség) × 13 mm (magasság), és a hossza tetszőlegesen testreszabható a tényleges felszerelési követelményeknek megfelelően.

Az 52×13 mm-es LED szalagvezérlő alumínium ház alumínium profil extrudálással készül, fix főtest keresztmetszettel. A berendezés tényleges hosszának megfelelően vágható, és a végső összeszerelés véglemezekkel, CNC megmunkálással és egyéb támasztó folyamatokkal történik. Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A ház belsejét szabványos áramköri kártyanyílásokkal tervezték, és a PCB közvetlenül behelyezhető és rögzíthető további csavarok nélkül, jelentősen javítva az összeszerelés hatékonyságát.

A műanyag dobozokhoz képest az alumíniumötvözet burkolatok jobb szerkezeti szilárdsággal és fémszerkezettel rendelkeznek, és CNC megmunkálással egyedi szerkezeteket, például interfészeket, rögzítési lyukakat, menetes furatokat és hornyokat készíthetnek.

A Boyuan Hardware több mint 20 éve az alumínium burkolatok és alumínium alvázak gyártására összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, és egyedi alumínium burkolat-megmunkálást tud biztosítani az ügyfél rajzai, mintái vagy méretkövetelményei szerint.

A termék alapvető előnyei

01 | 52 × 13 mm-es ultraszéles és ultravékony kialakítás

Az 52 mm széles × 13 mm magas keresztmetszetű méret rendkívül vékony csomagolási megoldást kínál az ultravékony okoseszközök számára.

Az 52 mm-es szélesség szabványos széles NYÁK-elrendezéseket tesz lehetővé, és támogatja több interfész és funkciómodul egymás melletti tervezését; A 13 mm-es ultravékony magasság az egyik legvékonyabb specifikáció, amely jelenleg elérhető az alumíniumházak iparában, lehetővé téve az eszközök számára, hogy kártyaszerű ultravékony profilt érjenek el, és nagymértékben javítja a termék minőségét és technológiai vonzerejét.

02 | Alumínium extrudálási szerkezet

A háztestet alumíniumötvözet profilextrudálással alakítják ki. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető. A 13 mm-es magasságot pontosan úgy tervezték, hogy megfeleljen a szabványos 1,6 mm vastag PCB-knek és a felületre szerelhető alkatrészeknek.

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet az 52 × 13 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, Type-C, DC táp interfészek stb.)
• Jelzőlámpa lyukak
• Gomblyukak
• Szerelőfuratok és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Hornyok és lépcsők
• Hőleadó szerkezetek
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

52 × 13 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefe, homokfúvás és eloxálás, különböző megjelenési hatások érhetők el, így az ultravékony készülékek kifinomultabb termékszerkezetet kapnak.

07 | Alkalmas beágyazott telepítésre

A 13 mm-es ultravékony vastagságnak köszönhetően az 52 × 13 mm-es alumínium burkolat nagyon alkalmas szűk helyekre történő beépítésre – például falak belsejében, bútorok belsejében, berendezések belsejében és LED szalagcsatornák belsejében – anélkül, hogy extra helyet foglalna el.

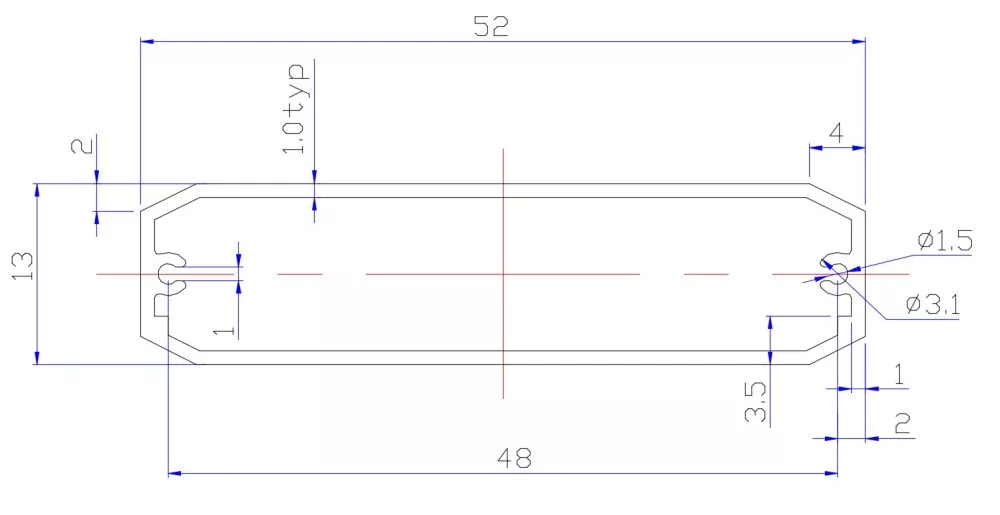

Műszaki előírások

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas?

Az 52 × 13 mm-es az ultraszéles és ultravékony alumínium burkolatok kategóriájába tartozik – az 52 mm-es szélességű szabványos széles PCB-elrendezéseket, a 13 mm-es magasság pedig kártyaszerű ultravékony profilt eredményez. A 13 mm-es ultravékony magasság az a fő jellemző, amely megkülönbözteti ezt a specifikációt az összes többi mérettől, így az egyik legvékonyabb alumínium burkolat az iparágban, és különösen alkalmas az extrém vastagsági követelményeket támasztó ultravékony okoseszközökhöz.

1. LED szalagvezérlők és fényerő-szabályozók

• LED szalag vezérlők
• RGB/RGBW fényerőszabályzók
• DMX dekóderek
• LED dimmerek
• Intelligens világításvezérlő modulok
• Függöny motorvezérlők

Miért alkalmas az 52×13 mm-es LED szalagvezérlőkhöz? A LED-szalagvezérlőket általában a LED-csatornával egymás mellé kell telepíteni, vagy a szalagcsatorna belsejébe kell beépíteni, ahol a telepítési hely rendkívül korlátozott. A 13 mm-es ultravékony magasság lehetővé teszi, hogy a vezérlő könnyen elhelyezhető a szalagcsatornában, vagy rögzíthető a szalag hátuljához. Az 52 mm-es szélességben szélesebb PCB és több interfész (tápbemenet, jelbemenet, szalagkimenet) is helyet kaphat, az alumíniumötvözet ház pedig segít elvezetni a hőt a meghajtó chipről, meghosszabbítva a vezérlő élettartamát.

2. Vezeték nélküli töltők

• Asztali vezeték nélküli töltők
• Autó vezeték nélküli töltőmodulok
• Beépített vezeték nélküli töltőpárnák
• Többeszközös vezeték nélküli töltőpanelek

Miért alkalmas az 52×13 mm-es vezeték nélküli töltőhöz? A vezeték nélküli töltők ultravékony kialakításúak a felhasználói élmény fokozása érdekében. A 13 mm-es ultravékony magasság lehetővé teszi, hogy a töltő közel kártyaszerű vastagságot érjen el, az 52 mm-es szélességben pedig szabványos vezeték nélküli töltőtekercs (kb. 45-50 mm átmérőjű) és vezérlő áramköri kártya is elfér. Az alumíniumötvözet ház segít a hő elvezetésében töltés közben.

3. Intelligens aljzatok és Smart Switch panelek

• Intelligens aljzatházak
• WiFi intelligens kapcsoló modulok
• Zigbee vezérlő modulok
• Intelligens otthoni vezérlőpanelek

Miért alkalmas az 52×13 mm-es okoskapcsoló panelekhez? Az intelligens kapcsolókat szabványos 86 dobozos telepítésbe kell beágyazni, ahol korlátozott a belső tér. Az 52 mm-es szélesség megfelel a szabványos panelméreteknek, a 13 mm-es ultravékony vastagság pedig lehetővé teszi, hogy a panel vékony és esztétikus legyen, anélkül, hogy kilógna a falból.

4. Elektronikus árcédulák és elektronikus címkék

• Szupermarket elektronikus árcédulák
• Raktári elektronikus címkék
• Intelligens polccímkék
• ESL elektronikus polccímkék

Miért alkalmas az 52×13mm elektronikus árcédulákra? A polc szélére elektronikus árcédulákat kell rögzíteni, a vastagságra rendkívül magas követelmények vonatkoznak. A 13 mm-es ultravékony magasság miatt az árcédula szinte nem foglal helyet a polcon, az 52 mm-es szélességben pedig elfér egy elektronikus papírképernyő (a szokásos méretek 4,2 hüvelyk/5,8 hüvelyk stb.) és a vezérlő áramkör.

5. Ultra-vékony érzékelők

• Ultravékony fotoelektromos érzékelők
• Infravörös emberi testérzékelő modulok
• Megvilágítási érzékelők
• Hőmérséklet és páratartalom érzékelők
• Ultrahangos távolságmérő modulok
• PM2.5 érzékelő modulok

6. LED kijelzős vezérlőkártyák

• Kisméretű LED vezérlőkártyák
• Fogadókártyák megjelenítése
• Aszinkron vezérlőkártyák

7. Bluetooth jeladók és helymeghatározó címkék

• Bluetooth jeladók
• Beltéri pozicionáló címkék
• Eszközkövető címkék
• Elveszett eszközök

8. Ultra-vékony tápegységek és adapterek

• Ultravékony hálózati adapterek
• LED meghajtó tápegységek
• Gyorstöltő modul házak
• DC-DC átalakító modulok

9. Intelligens otthoni vezérlőmodulok

• Intelligens függönyvezérlő modulok
• Intelligens világításvezérlő modulok
• Termosztát panelek
• Környezetfigyelő terminálok

Testreszabható paraméterek

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületen, amely alkalmas ipari berendezésekhez és intelligens otthoni szekrényekhez.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 52×13mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 52×13 mm-es standard profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + jelzőlámpa lyukak + gomblyukak + rögzítő furatok + hornyok + lépcsők + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

Termékválasztási útmutató

Ha készülékének extrém vastagsági követelményei vannak

A 13 mm-es az egyik legvékonyabb specifikáció, amely jelenleg elérhető az alumíniumháziparban, alkalmas LED szalagvezérlőkhöz, vezeték nélküli töltőhöz, elektronikus árcédulákhoz és más rendkívül magas vastagsági követelményeket támasztó termékekhez.

Ha a PCB szélessége közel van 52 mm-hez

Az 52 × 13 mm ideális választás – az 52 mm-es szélesség bőséges PCB-útválasztási helyet és funkciómodul-elrendezést biztosít.

Ha beágyazott telepítésre van szüksége

A 13 mm-es ultravékony vastagság szűk helyekre való beépítésre alkalmas - LED szalag csatornák belsejében, falon belül, berendezések belsejében stb. - anélkül, hogy extra helyet foglalna el.

Ha szabványos panelre kell telepítenie

Az 52 mm-es szélesség megfelel a szabványos 86-os panelméreteknek, alkalmas intelligens kapcsolókhoz, termosztátokhoz és egyéb panel típusú termékekhez.

Ha termékének hőelvezetésre van szüksége

Az alumíniumötvözet anyaga kiváló hővezető képességgel rendelkezik, alkalmas LED vezérlőkhöz és más ultravékony, viszonylag nagy hőtermeléssel rendelkező készülékekhez.

Ha a PCB hossza különbözik

A profil a termék hosszának megfelelően vágható, és ugyanaz a keresztmetszeti specifikáció alkalmazkodik a különböző hosszúságú termékekhez.

Műhelybemutató

GYIK

1. Milyen termékekhez alkalmas ez az alumínium ház?

Az 52×13 mm-es LED szalagvezérlő alumínium ház az ultraszéles és ultravékony alumínium ház kategóriába tartozik. Az alapvető alkalmazások közé tartoznak a LED szalagvezérlők, vezeték nélküli töltők, intelligens aljzatok, intelligens kapcsolópanelek, elektronikus árcédulák, Bluetooth jeladók, ultravékony érzékelők, kijelzővezérlő kártyák stb. A 13 mm-es ultravékony magasság az egyik legvékonyabb alumínium burkolat az iparágban, amely rendkívül vékony, extrém vastagsági követelményeket támasztó okoseszközökhöz is alkalmas.

2. 52×13mm a tokozás hossza?

Az 52×13mm szám a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Testreszabható az 52×13 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

4. A 13 mm-es magasságba belefér egy PCB?

Igen. A 13 mm-es magasságot pontosan úgy tervezték, hogy megfeleljen a szabványos 1,6 mm vastag PCB-knek és a felületre szerelhető alkatrészeknek. Konkrét megerősítésre van szükség a PCB vastagságától és az alkatrész magasságától függően.

5. Alkalmas-e LED szalagvezérlőkhöz?

Nagyon alkalmas. A 13 mm-es ultravékony magasság könnyen elfér a LED-szalag csatornán belül, az 52 mm-es szélességben pedig a vezérlő PCB és több interfész is elfér. Az alumíniumötvözet ház segít elvezetni a hőt a meghajtó chipről.

6. Készülhet-e C típusú interfészlyuk az alumínium burkolaton?

Igen. A Boyuan Hardware pontosan meg tudja dolgozni a különféle interfésznyílásokat, például a C típusú, USB- és egyenáramú tápcsatlakozókat az ügyfél rajzai szerint.
