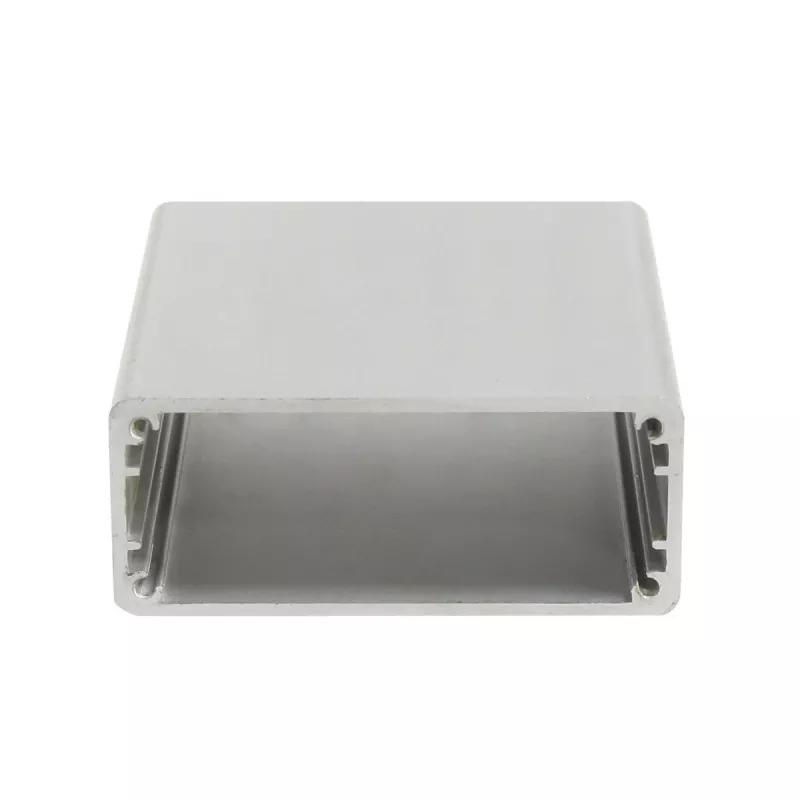

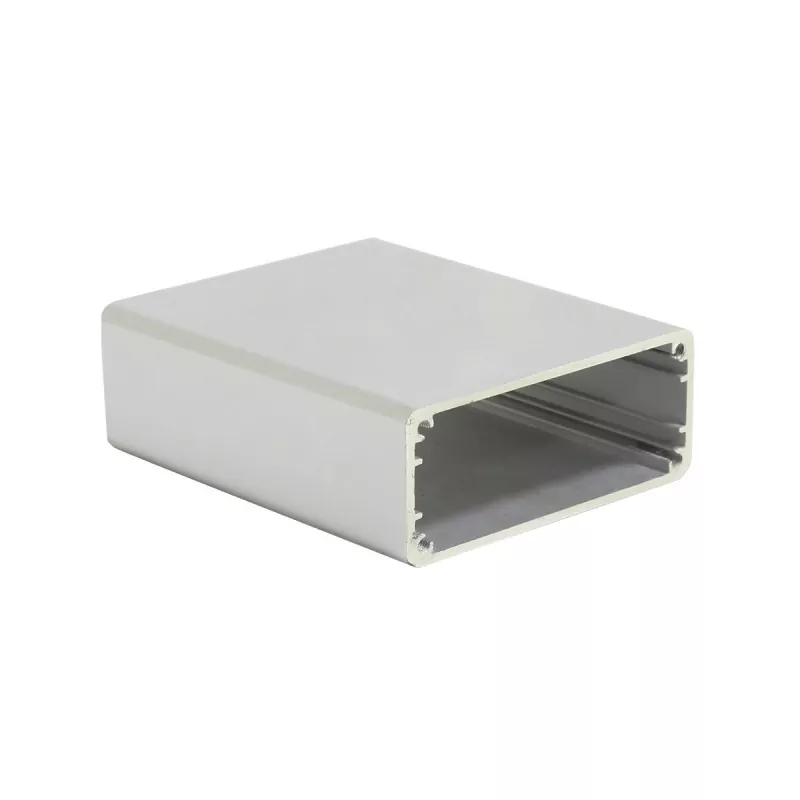

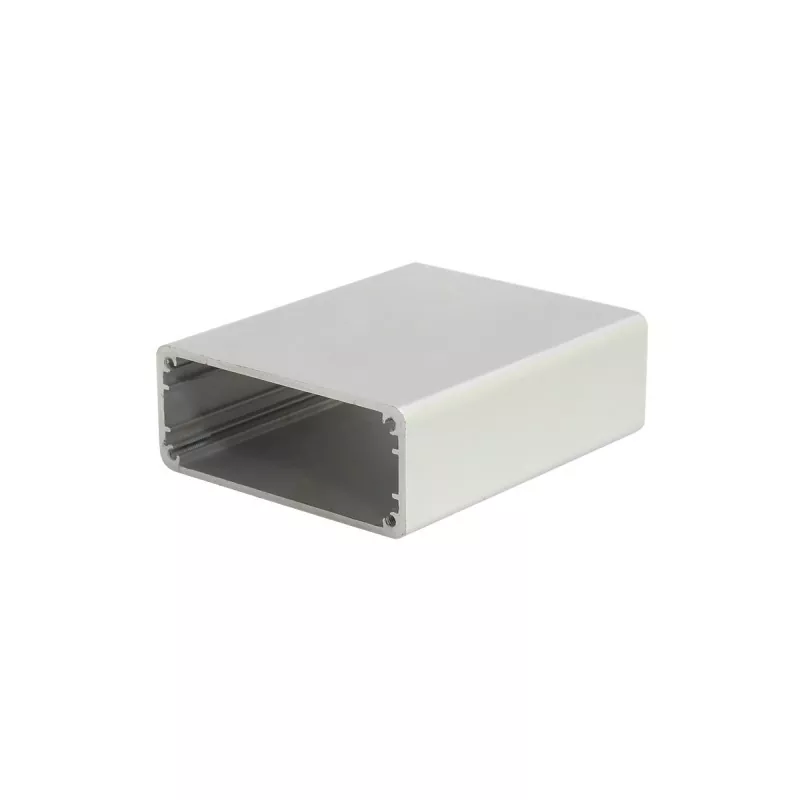

51 × 21 mm-es alumínium vonalkód-leolvasó és POS-terminálház

A Boyuan 51 × 21 mm-es alumíniumház egy ultravékony, alumíniumötvözet extrudált szerkezettel gyártott elektronikai készülékház, amelynek külső keresztmetszete 51 mm (szélesség) × 21 mm (magasság), és a hossza tetszőlegesen testreszabható a tényleges felszerelési igényeknek megfelelően.

A termék alumínium profil extrudálással készül, fix főtest keresztmetszettel. A berendezés tényleges hosszának megfelelően vágható, és a végső összeszerelés véglemezekkel, CNC megmunkálással és egyéb támasztó folyamatokkal történik.

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A ház belsejét szabványos áramköri kártyanyílásokkal tervezték, és a PCB közvetlenül behelyezhető és rögzíthető további csavarok nélkül, jelentősen javítva az összeszerelés hatékonyságát.

A műanyag dobozokhoz képest az alumíniumötvözet burkolatok jobb szerkezeti szilárdsággal és fémszerkezettel rendelkeznek, és CNC megmunkálással egyedi szerkezeteket, például interfészeket, rögzítési lyukakat, menetes furatokat és hornyokat készíthetnek.

A Boyuan Hardware több mint 20 éve az alumínium burkolatok és alumínium alvázak gyártására összpontosít, körülbelül 10 000 négyzetméteres gyári területtel, és egyedi alumínium burkolat-megmunkálást tud biztosítani az ügyfél rajzai, mintái vagy méretkövetelményei szerint.

A termék előnyei

01 | 51 × 21 mm-es ultraszéles és ultravékony kialakítás

Az 51 mm széles × 21 mm magas keresztmetszetű méret ideális ultravékony csomagolási megoldást kínál kézi és intelligens végberendezésekhez.

Az 51 mm-es szélesség szélesebb PCB-elrendezéseket és több interfész egymás melletti kialakítását teszi lehetővé, így alkalmas több funkciós modult, például képernyőket, gombokat, kártyanyílásokat és ujjlenyomat-felismerést integráló eszközökhöz; A 21 mm-es ultravékony magasság karcsúsítja a készüléket, javítva a kézi markolat kényelmét és a termékminőség érzékelését.

02 | Alumínium extrudálási szerkezet

Az 51×21 mm-es alumínium vonalkód-leolvasó és POS-terminálház test alumíniumötvözet profilextrudálással készül. Az alumínium extrudált burkolat keresztmetszete fix, míg a hossza a tényleges termékigény szerint vágható. Ezért ugyanaz a specifikációjú ház alkalmazkodik a különböző hosszúságú PCB-khez és elektronikus modulokhoz.

03 | PCB szereléshez alkalmas

Az alumínium extrudálásos elektronikus burkolat a belső szerkezetnek megfelelően kialakítható megfelelő rögzítőnyílásokkal vagy tartószerkezetekkel, PCB-k és egyéb elektronikus alkatrészek beszereléséhez. A belső tér alapkivitelben áramköri kártyanyílásokkal van felszerelve, a PCB pedig további csavarok nélkül közvetlenül behelyezhető és rögzíthető.

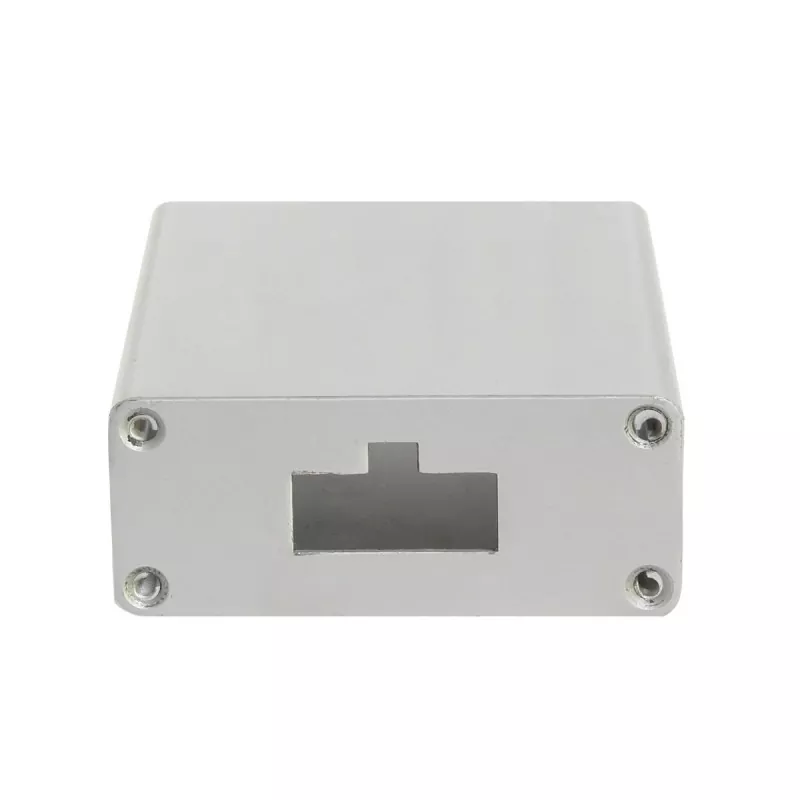

04 | CNC egyedi megmunkálási támogatás

A standard profil csak a kiindulópont. A Boyuan Hardware CNC megmunkálást végezhet az 51 × 21 mm-es alumínium házon az ügyfél rajzai szerint, beleértve:

• Interfész nyílások (USB, Type-C, RJ45, tápcsatlakozók stb.)
• Csavarlyukak és pozicionáló furatok
• Menetes furatok és ellenfuratok
• Képernyős ablaknyílások
• Kártyahúzó nyílások
• Ujjlenyomat-felismerő modul nyílásai
• Gomblyukak
• Hornyok és lépcsők
• Letörés
• Egyéb egyedi struktúrák

05 | Hossza termékre szabható

51 × 21 mm a burkolat keresztmetszeti specifikációja, és a termék hossza a tényleges felszerelési méreteknek megfelelően vágható. A fajlagos megmunkálható hosszt az anyag-, felületkezelés- és termékkövetelményeknek megfelelően kell megerősíteni.

06 | A fémház egyesíti a szerkezetet és a megjelenést

Az alumíniumötvözet könnyű és jó szerkezeti teljesítménnyel rendelkezik, miközben megőrzi a természetes fémszerkezetet. Az olyan felületkezelésekkel, mint a kefe, a homokfúvás és az eloxálás, különböző megjelenési hatások érhetők el, így a kézi eszközök professzionálisabb terméktextúrát adnak.

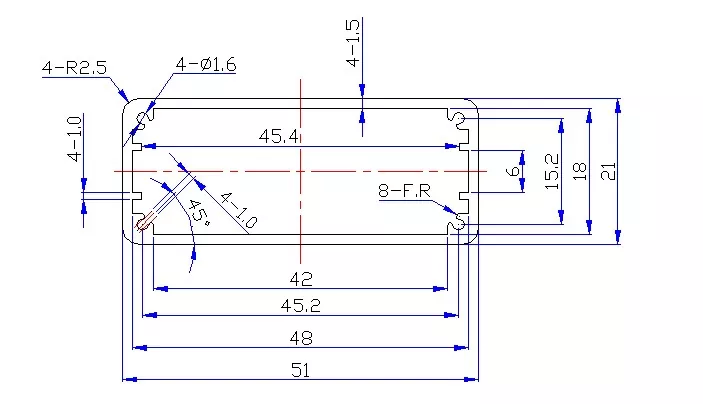

51 × 21 mm-es alumínium ház Műszaki adatok

Jegyzet: A konkrét anyagminőségekre, falvastagságra, hossztartományokra, mérettűrésekre és felületkezelési színekre a tényleges termékrajzok és rendelési követelmények vonatkoznak.

Milyen termékekhez alkalmas az 51 × 21 mm-es alumínium ház?

Az 51 × 21 mm-es alumínium vonalkód-leolvasó és POS-terminálház az ultraszéles és ultravékony alumíniumházak kategóriába tartozik – az 51 mm-es szélesség több funkciós modul egymás melletti elrendezését teszi lehetővé, a 21 mm-es magasság pedig ultravékonyan tartja a készüléket. A 21 mm-es ultravékony magasság ennek a specifikációnak a fő jellemzője, így különösen alkalmas kézi és ultravékony intelligens végberendezésekhez.

1. Vonalkód olvasók

• Kézi vonalkód-leolvasók
• QR kód olvasók
• Ipari letapogató fegyverek
• Szupermarket/kiskereskedelmi szkennelő berendezés
• Logisztikai és expressz szkennelési terminálok
• Raktárkezelési szkennerek

Miért alkalmas az 51×21 mm-es vonalkód-leolvasóhoz? A vonalkód-leolvasókat általában kézi eszközöknek tervezték, és ergonomikus markolatra van szükségük. Az 51 mm-es szélességben több funkcionális alkatrész is elfér, mint például a lapolvasó fej, dekódoló kártya, gombok, jelzőlámpák és USB/Bluetooth modulok. A 21 mm-es ultravékony magasságnak köszönhetően a készülék karcsú és könnyű, kényelmesen tartható, és hosszú távú kézi működtetésre is alkalmas.

2. POS gépek és fizetési terminálok

• Mobil POS gépek
• Intelligens pénztáros terminálok
• Fizetőkártya-lehúzó eszközök
• Scan-to-Pay terminálok

Miért alkalmas az 51×21mm POS gépekre? A POS-gépeknek több funkcionális modult kell integrálniuk, például kártyanyílásokat, jelszó-billentyűzeteket, NFC-kártyaolvasókat, kijelzőket és nyomtatókat. Az 51 mm-es szélesség bőséges elrendezési helyet biztosít, a 21 mm-es vastagság pedig megőrzi a készülék hordozhatóságát. Az alumíniumötvözet ház növeli a termék biztonságérzetét és minőségét, ugyanakkor porálló és antisztatikus tulajdonságokkal is rendelkezik.

3. Intelligens hozzáférési kártyaolvasók

• Beléptetőkártya-olvasó burkolatok
• Intercom modulok építése
• Jelenléti terminálok
• Látogatókezelő berendezés

Miért alkalmas az 51×21mm belépőkártya-olvasóhoz? A hozzáférési kártyaolvasóknak viszonylag széles testre van szükségük az indukciós tekercsek, kártyaolvasó áramköri lapok, jelzőlámpák és gombok elhelyezéséhez. Az 51 mm-es szélesség pontosan megfelel a szabványos 86 dobozos beépítési méretnek, a 21 mm-es ultravékony kialakítás pedig falra szerelve karcsúvá, esztétikussá és nem feltűnővé teszi a készüléket.

4. Kézi terminálok és adatgyűjtők

• Ipari kézi terminálok
• Adatgyűjtők
• Ellenőrző terminálok
• Raktárkezelési kézi eszközök
• Mobil bűnüldöző terminálok

5. Ujjlenyomat-felismerés és biometrikus modulok

• Ujjlenyomat-figyelő gépek
• Hozzáférés-vezérlő ujjlenyomat modulok
• Biometrikus felismerő terminálok
• Személyazonosság-ellenőrző eszközök

6. LED kijelzős vezérlőkártyák

• LED vezérlőkártya burkolatok
• A küldőkártyák megjelenítése
• Aszinkron vezérlőkártyák
• Videó processzor modulok

Miért alkalmas az 51×21mm LED vezérlőkártyákhoz? A LED-es vezérlőkártyák általában szabványos széles PCB-k (körülbelül 45-50 mm szélesek), és az 51 mm-es szélesség tökéletesen illeszkedik; a 21 mm-es ultravékony magasság LED-es vitrinbe vagy szűk helyekre való beépítésre alkalmas.

7. Ultra-vékony érzékelőmodulok

• Ultravékony fotoelektromos érzékelők
• Ultrahangos távolságmérő modulok
• Infravörös érzékelők
• Lézeres távolságmérő modulok

8. Ultra-vékony tápegységek és adapterek

• Ultravékony hálózati adapterek
• LED meghajtó tápegységek
• Gyorstöltő modul házak

9. Szórakoztató elektronika és intelligens hardver

• Intelligens távirányítók
• Vezeték nélküli mikrofon vevők
• Bluetooth audio vevők
• Intelligens otthoni vezérlőpanelek
• Hordozható fordítók

Mit lehet testreszabni az 51 × 21 mm-es alumínium házhoz?

Felületkezelés

Eloxálás

Az eloxálás az egyik leggyakrabban alkalmazott felületkezelési módszer az alumínium házaknál. Megváltoztathatja az alumínium felület megjelenését és felületi tulajdonságait, és különböző színhatásokat érhet el.

Homokfúvás

A homokfúvás egységes matt textúrát képezhet az alumínium felületen, amely alkalmas ipari kézi eszközökhöz és műszerházakhoz.

Tisztítás

A kefével szabályos fémszerkezetek képződhetnek, lehetővé téve a terméknek, hogy megőrizze nyilvánvaló alumíniumötvözet fémszerkezetét.

Lézergravírozás

Az 51×21mm-es alumínium burkolat felületén a következőket lehet megmunkálni:

• Logó
• Termékmodell
• Interfész azonosítás
• Termékszám
• Szöveg és minták

Szitanyomás

Többszínű logók, szöveg- és funkcióazonosító megmunkálására alkalmas.

Professzionális alumíniumház egyedi megmunkálás

Nem csak szabványos alumínium burkolatokat gyártunk, hanem a vevő termékszerkezetének megfelelően is testreszabhatjuk.

Az ügyfeleknek csak a következőket kell megadniuk:

2D rajzok / 3D modellek / fizikai minták / termék méretei

Ezt követően a tényleges termékigényeknek megfelelően megmunkálási kiértékelést végezhetünk.

A CNC megmunkálás megfelel a nem szabványos követelményeknek

Azon termékek esetében, amelyeket nem lehet közvetlenül kielégíteni az 51 × 21 mm-es szabványos profillal, a testreszabás utólagos CNC megmunkálással érhető el.

Például:

Interfész nyílások + képernyőablakok + kártyalehúzó nyílások + gomblyukak + ujjlenyomat-modul nyílások + rögzítőnyílások + logó

Mindegyik megmunkálható az ügyfél rajzai szerint.

Termékválasztási útmutató

Ha a PCB szélessége közel van 51 mm-hez

Az 51 × 21 mm ideális választás – az 51 mm-es szélesség bőséges PCB-útválasztási helyet és a funkciómodulok egymás melletti elrendezését biztosítja, a 21 mm-es ultravékony magasság pedig karcsú és hordozhatóvá teszi az eszközt.

Ha kézi eszközt tervez

A 21 mm-es ultravékony magasság az 51 × 21 mm-es fő előnye, amely alkalmas olyan eszközökhöz, amelyeket kézzel kell tartani – vonalkód-leolvasók, POS-gépek, kézi terminálok stb. – kényelmes és könnyű fogást biztosítva.

Ha több funkciós modult kell integrálnia

Az 51 mm-es szélesség több funkciós modul egymás melletti elrendezését teszi lehetővé, például képernyők, kártyanyílások, ujjlenyomat-felismerés, gombok és jelzőlámpák, amelyek integrált funkciókkal rendelkező intelligens terminálokhoz is alkalmasak.

Ha szűk helyen kell telepítenie

A 21 mm-es ultravékony magasság alkalmas LED-es vitrinbe, belső berendezésekbe vagy falra szerelhető beépítésre, szigorú vastagsági követelmények mellett.

Ha a PCB hossza különbözik

A profil a termék hosszának megfelelően vágható, és ugyanaz a keresztmetszeti specifikáció alkalmazkodik a különböző hosszúságú termékekhez.

Műhelybemutató

GYIK

1. Milyen termékekre alkalmas az 51×21 mm-es alumínium burkolat?

Az 51×21mm az ultraszéles és ultravékony alumínium burkolatok kategóriájába tartozik. Az alapvető alkalmazások közé tartoznak a vonalkód-leolvasók, POS-gépek, intelligens beléptetőkártya-olvasók, kézi terminálok, ujjlenyomat-felismerő modulok, LED-kijelzős vezérlőkártyák, ultravékony érzékelők stb. Az 51 mm-es szélesség támogatja a többmodulos elrendezést, a 21 mm-es ultravékony magasság pedig karcsú és hordozhatóvá teszi az eszközt.

2. 51×21 mm a burkolat hossza?

Az 51×21 mm-es alumínium vonalkód-leolvasó és POS-terminálház a burkolat keresztmetszeti méretére vonatkozik (szélesség × magasság). A termék hossza a tényleges felszerelés és a PCB hossz szerint vágható.

3. Testreszabható az 51×21 mm-es alumínium burkolat hossza?

Igen. Az alumínium extrudált burkolat hossza a termékkövetelményeknek megfelelően levágható. A fajlagos hosszúságot az anyaggal, a felületkezeléssel és a termék szerkezetével együtt kell megerősíteni.

4. Készülhet-e árnyékoló ablak az alumínium burkolatra?

Igen. A Boyuan hardver CNC-megmunkálhatja a képernyőn megjelenő ablakokat, jelzőfény-lyukakat és egyéb szerkezeteket az alumínium burkolaton az ügyfél rajzai szerint.

5. Megmunkálható-e a kártyahúzó nyílás?

Igen. A kártyalehúzó funkciót igénylő termékeknél, például POS gépeknél és belépőkártya-olvasóknál az alumínium házon mágneskártya/IC-kártya lehúzó nyílások alakíthatók ki az ügyfél rajzai szerint.

6. Megmunkálható az ujjlenyomat-felismerő modul nyílása?

Igen. A vevő által megadott ujjlenyomat-modul méretei szerint az alumínium házon precíz rögzítőnyílások készíthetők.
