45 × 19 mm-es alumínium ipari elektronikai modul ház

Az alumínium profiltest a kívánt termékhosszra vágható, majd véglemezekkel, CNC megmunkálással, szerelőfuratokkal, interfésznyílásokkal, menetes furatokkal, logókkal és felületkezeléssel kombinálva komplett elektronikus készülékházat hozhat létre. Boyuan Hardware, több mint 20 éves tapasztalattal, ~10 000 ㎡ gyárral és körülbelül 300 meglévő öntőformával, fogantyúval, vágással, háromtengelyes CNC-vel, fúrással, menetfúrással, felületkezeléssel, lézergravírozással, szitanyomással, ellenőrzéssel és házon belüli összeszereléssel.

Termék meghatározása

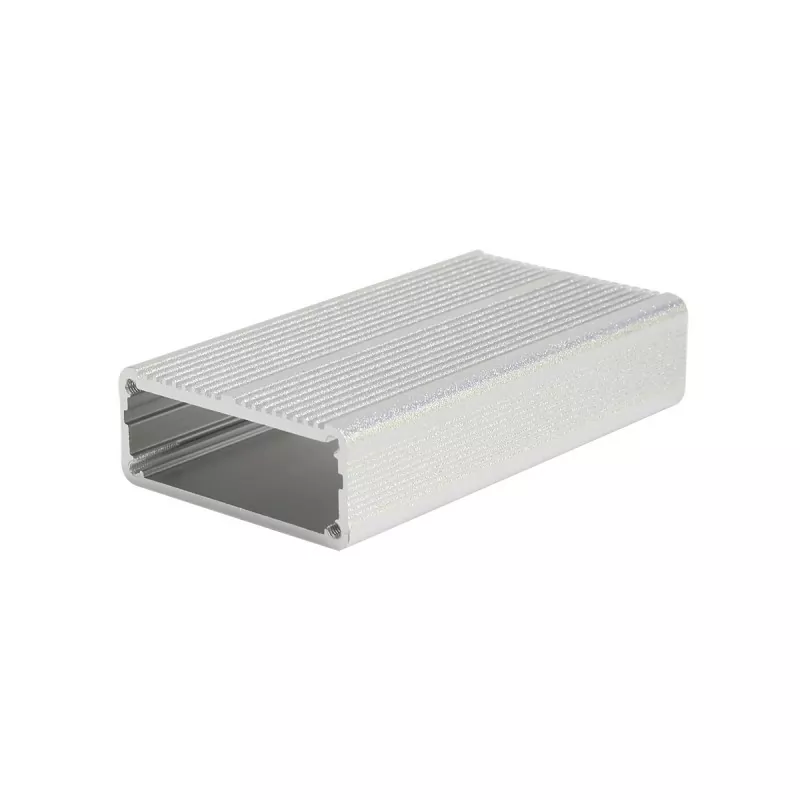

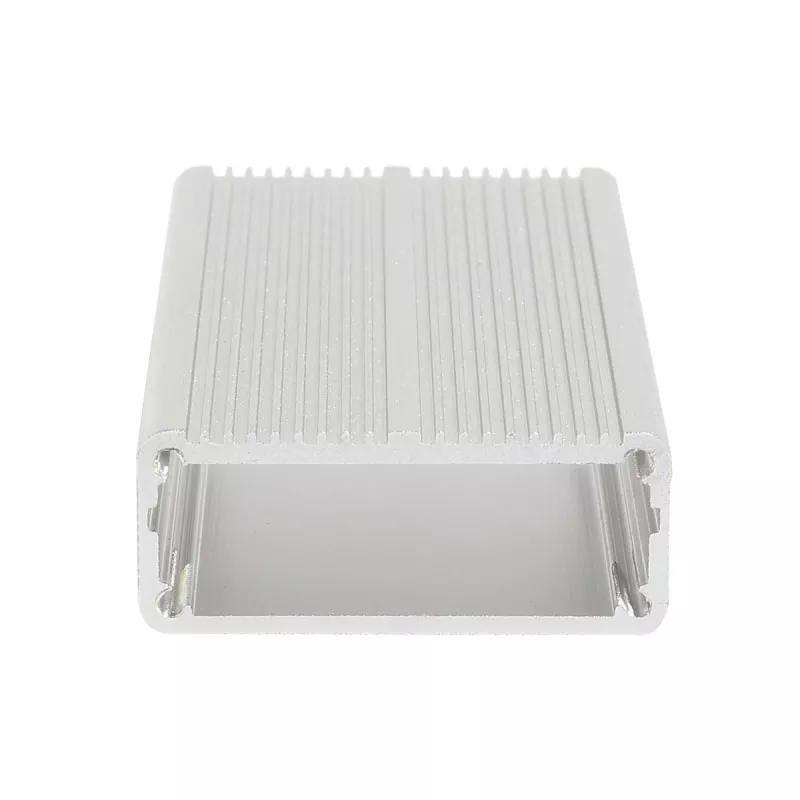

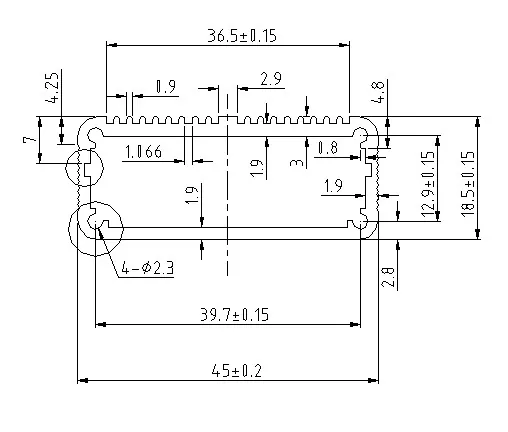

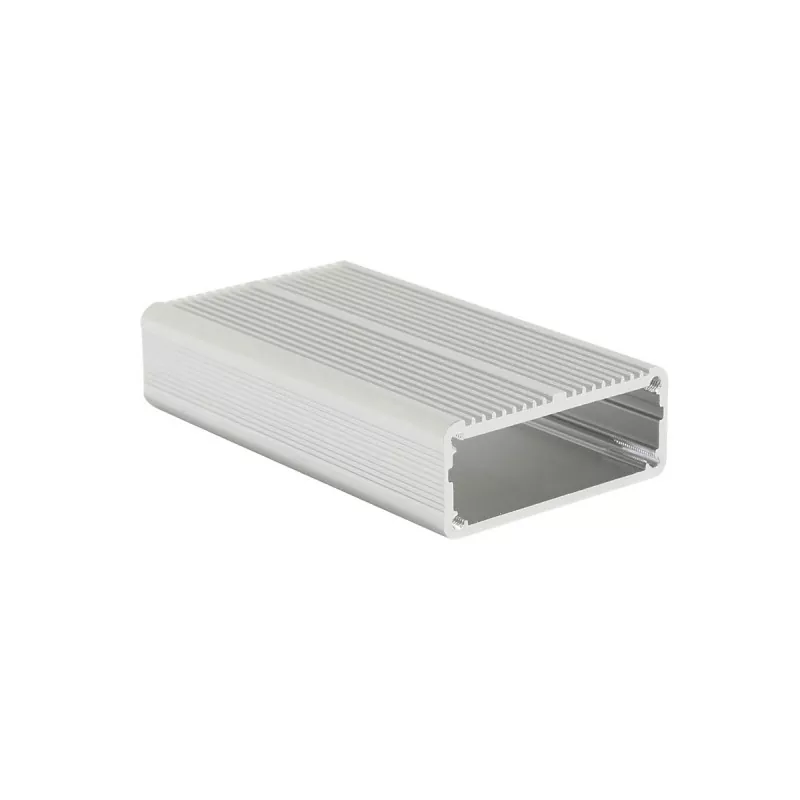

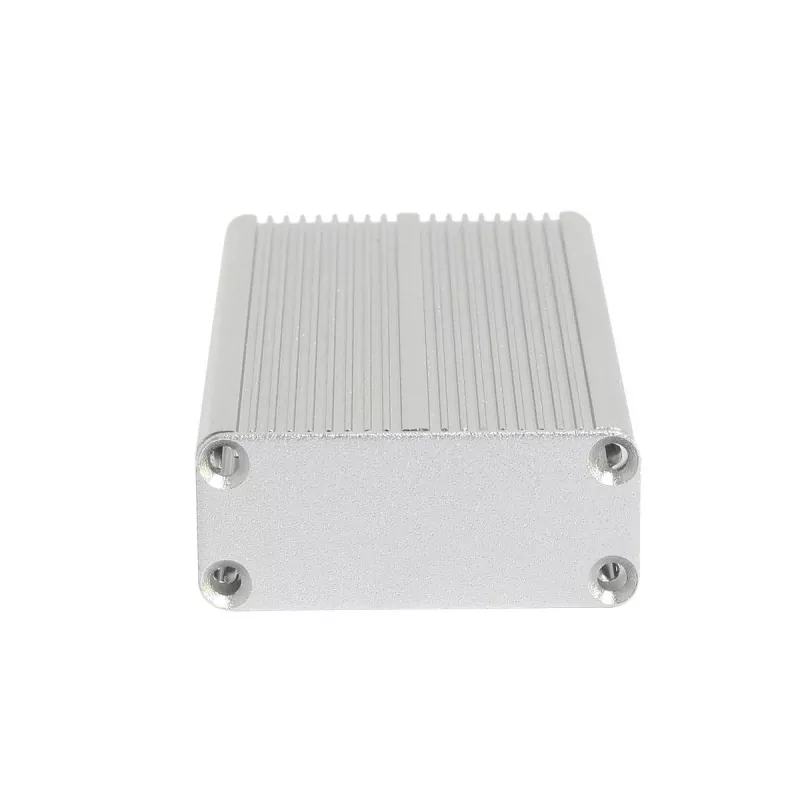

A 45 × 19 mm-es alumínium ház egy alacsony profilú extrudált alumínium elektronikai készülékház, amelynek keresztmetszete körülbelül 45 mm × 19 mm.

Ennek a specifikációnak a legfigyelemreméltóbb jellemzője a 45 mm-es oldaltér és a 19 mm-es alacsony magasság kombinációja. A magasabb elektronikus készülékházakhoz képest segít szabályozni a termék teljes vastagságát; a keskenyebb, alacsony profilú házakhoz képest a 45 mm-es szélesség több oldalsó elrendezési helyet biztosít a nyomtatott áramköri lapoknak, a csatlakozóknak és az interfészek számára.

Ezért ez az alumínium ház alkalmasabb:

• PCB elektronikus modulok
• Jelátalakító modulok
• Adatgyűjtő modulok
• Kommunikációs interfész modulok
• Érzékelő modulok
• Ipari vezérlő elektronikai modulok
• Kisméretű mérő- és vizsgálóberendezések
• Beágyazott elektronikus eszközök

Az alumínium profil test a termék hosszának megfelelően vágható, és kombinálható véglemezekkel, CNC megmunkálással, rögzítő furatokkal, interfész furatokkal, menetes furatokkal, logóval és felületkezeléssel, így egy komplett elektronikus készülékházat alkothat.

Termék részletek

1. 45 mm-es szélesség, jobb oldalsó elrendezési helyet biztosít a nyomtatott áramköri lapoknak és interfészek számára

A 45 mm-es szélesség viszonylag jó oldalsó teret biztosít egy alacsony profilú elektronikus ház számára.

Ha a terméknek egyszerre kell elrendeznie a PCB-ket, a csatlakozókat és az interfészeket, néhány keskenyebb alumínium burkolattal összehasonlítva, a 45 mm-es szélesség nagyobb elrendezést biztosít.

A 45 × 19 mm-es alumínium ipari elektronikai modul ház különösen alkalmas olyan elektronikus modulokhoz, amelyeknek több interfészt kell elhelyezniük a homlokfelületen vagy az oldalon, például:

• Kommunikációs interfészek
• Teljesítmény interfészek
• Sorkapcsok
• Jelző lámpák
• Gombok
• Kis csatlakozók

2. 19 mm alacsony magasság, vastagsági követelményekkel rendelkező elektronikus eszközökhöz alkalmas

A 19 mm-es magasság lényegesen alacsonyabb, mint a hagyományos kompakt keresztmetszetek, például a 25 mm-es és a 29 mm-esek, így alkalmasabb olyan termékekhez, amelyeknek szabályozniuk kell az eszköz teljes vastagságát.

Különösen alkalmas alacsony belső alkatrészmagasságú PCB termékekhez.

Például:

• Vékony PCB + interfészek → alkalmas
• PCB + alacsony magasságú elektronikai alkatrészek → alkalmas
• PCB + magasabb relék/terminálok/modulok → a belső magasságot először meg kell erősíteni

Ezért a 45 × 19 mm-es burkolat kiválasztása előtt meg kell erősíteni a tényleges belső teret a NYÁK és az alkatrészek tényleges magasságának megfelelően.

3. Széles és vékony keresztmetszet, alkalmasabb vízszintes elrendezésre

A 45 × 19 mm nem egyszerűen a "legvékonyabb" keresése, hanem az alacsony magasság és az oldalsó tér közötti egyensúly elérése.

A viszonylag nagy oldalsó NYÁK-méretekkel rendelkező, de nem túl vastag elektronikai moduloknál ez a keresztmetszetű szerkezet jó alkalmazkodóképességgel rendelkezik.

4. Alumínium extrudált szerkezet megkönnyíti a különböző hosszúságú termékek fejlesztését

Profil keresztmetszetként 45×19mm hosszban állítható a különböző termékek belső terének megfelelően.

Ugyanaz a keresztmetszet felhasználható többféle hosszúságú változat kidolgozására:

• Rövid változat: kis PCB vagy interfész modulok
• Közepes változat: PCB + kommunikációs/vezérlő alkatrészek
• Hosszú változat: adatgyűjtő vagy több felületű elektronikus modulok

Az azonos sorozatú termékfejlesztésnél ez csökkentheti a különböző burkolat-keresztmetszetek okozta szerkezeti változásokat.

Műszaki előírások

Az olyan konkrét paraméterekre, mint az alumíniumötvözet minősége, a profil falvastagsága, a belső méretek, a hossztartomány, a megmunkálási tűrések és a felületkezelési színek a tényleges rajzoknak és rendelési követelményeknek kell vonatkozniuk.

Milyen termékekhez alkalmas?

1. PCB elektronikus modulok

Ez egy viszonylag tipikus alkalmazási irány a 45 × 19 mm-es méreteknél.

Alacsony magasságú PCB-modulok esetén a 45 mm-es szélesség használható az áramköri lap és az interfész elrendezéséhez, míg a 19 mm-es magasság szabályozza a termék teljes vastagságát.

Alkalmas:

• PCB vezérlőmodulok
• Elektronikus vezérlőtáblák
• Beágyazott elektronika
• Elektronikus interfész modulok

2. Jelkonverziós és adatgyűjtő modulok

A jelátalakító és adatgyűjtő termékek általában PCB-ket, csatlakozókat és több interfészt igényelnek, de nem feltétlenül kell nagyon magas burkolat.

A 45 × 19 mm-es szélesség helyet biztosít az interfész elrendezéséhez, míg a 19 mm-es magasság segít a termék kompakt megőrzésében.

Alkalmas:

• Jelátalakító modulok
• Adatgyűjtő modulok
• Jel interfész modulok
• Érzékelő interfész eszközök
• Mérési modulok

3. Kommunikációs interfész modulok

Azoknál az elektronikus moduloknál, amelyekhez kommunikációs interfészt kell telepíteni, a 45 mm-es szélesség interfészek és áramköri lapok elrendezésére használható, a 19 mm-es magasság pedig az általános vastagsági követelményeket támasztó termékekhez alkalmas.

Például:

• Kommunikációs interfész modulok
• Adatátviteli modulok
• Hálózati interfész elektronika
• Ipari kommunikációs modulok

4. Érzékelő és IoT elektronikus modulok

Érzékelővezérlő kártyák, IoT-modulok és kisméretű felügyeleti eszközök esetén, ha a belső elektronikai alkatrészek magassága alacsony, 45×19 mm-es alumínium extrudált tokozás használható védelemként.

Alkalmas:

• Érzékelő modulok
• IoT elektronika
• Monitoring modulok
• Intelligens vezérlőmodulok
• Beágyazott érzékelőeszközök

5. Kis ipari vezérlőmodulok

45 × 19 mm használható néhány kisebb ipari elektronikus vezérlőmodulhoz, mint például:

• Vezérlő interfész modulok
• I/O kapcsolódó modulok
• Jelfeldolgozó modulok
• Kis vezérlőpanelek
• Ipari kommunikációs modulok

Ha belsőleg magasabb kapcsokat, reléket vagy egyéb alkatrészeket tartalmaznak, meg kell erősíteni az alkalmasságot a tényleges magasságnak megfelelően.

Milyen szerkezeteket lehet megmunkálni?

Különböző elektronikai termékszerkezeteknél további megmunkálás végezhető az alumínium profilon és a végeken.

Hogyan válasszunk 45×19 mm-es és hasonló méretű alumínium házak között?

A különböző keresztmetszet-méretek közötti fő különbség nem az, hogy "melyik a jobb", hanem az eltérő belső tér- és termékvastagság-igény.

Mikor a legalkalmasabb a 45×19 mm?

Ha az Ön terméke:

• Viszonylag széles oldalirányú PCB méretekben
• Nem magas a belső alkatrészek magasságában
• Az eszköz teljes vastagságát szabályozni kell

Akkor a 45 × 19 mm-es alumínium ipari elektronikai modul ház olyan specifikáció, amelyet érdemes előnyben részesíteni.

Ezzel szemben, ha vannak magasabb csatlakozók, kivezetések, tápmodulok vagy más elektronikus alkatrészek belsőleg, akkor elsőbbséget kell adni a 19 mm-es magasságnak megfelelő tényleges belső tér ellenőrzésének.

A Boyuan Hardware alumíniumház megmunkálási képességei

A Boyuan Hardware több mint 20 éves tapasztalattal rendelkezik az alumínium házak és alumínium alvázak iparában, mintegy 10 000 négyzetméteres gyárterülettel, és régóta foglalkozik alumínium házak, alumínium profil szerkezeti részek és elektronikai készülékházak megmunkálásával.

A legtöbb gyártási folyamat jelenleg házon belül elvégezhető, beleértve:

• Alumínium profil vágás
• Háromtengelyes CNC megmunkálás
• Fúrás
• Koppintás
• Felületkezelés
• Lézergravírozás
• Szitanyomás
• Termékellenőrzés
• Termék összeszerelés

A vállalatnak körülbelül 300 meglévő formája van, és kombinálni tudja a meglévő profilforrásokat, hogy segítse az ügyfeleket a megfelelő alumínium profil keresztmetszetek kiválasztásában.

A nem szabványos interfészeket, szerelőfuratokat vagy homlokfelületi szerkezeteket igénylő termékeknél további CNC megmunkálás alkalmazható ezek elérésére.

GYIK

1. kérdés: A 45 × 19 mm-es alumíniumház alkalmas PCB-k számára?

Alkalmas kis magasságú PCB elektronikus modulokhoz. A konkrét alkalmasságot meg kell erősíteni a nyomtatott áramköri lap méretei, az alkatrész magassága és a szerelési mód szerint.

2. kérdés: Mi a különbség a 45 × 19 mm és a 43 × 13 mm között?

A 45 × 19 mm-es alumínium ipari elektronikai modul ház szélesebb és magasabb, így a belső tér észrevehetően tágasabb, és több oldalsó PCB-t és interfész elrendezést igénylő termékekhez is alkalmas; A 43 × 13 mm inkább az ultravékony elektronikus modulokra irányul.

Q3: Melyik a megfelelőbb, 45 × 19 mm vagy 44 × 23 mm?

Ha nagyobb figyelmet fordítanak az alacsony magasságra és a teljes vastagságra, akkor a 45 × 19 mm előnyben részesíthető; ha nagyobb belső szerelési magasságra van szükség, a 44×23 mm megfelelőbb lehet.

Végső soron a PCB, az alkatrész magassága és az interfész szerkezete szerint kell meghatározni.

4. kérdés: Testreszabható a 45 × 19 mm hosszúság?

A hosszvágás a termék szerkezetének és a tényleges megmunkálási követelményeknek megfelelően végezhető.

5. kérdés: Megmunkálhatók az olyan interfészek, mint az USB és az RJ45?

A CNC nyitás megmunkálása interfész méretek és termékrajzok szerint végezhető.

6. kérdés: Megmunkálhatók a menetes furatok és a rögzítőfuratok?

Igen. Fúrás, menetfúrás és egyéb megmunkálás végezhető az összeszerelési követelményeknek megfelelően.

7. kérdés: Megmunkálható logó a burkolaton?

A terméklogók és -azonosítók igény szerint lézergravírozással vagy szitanyomással megmunkálhatók.

8. kérdés: Mi a teendő, ha nem tudom, hogy a 45 × 19 mm megfelelő-e a termékemhez?

Megadhatja a nyomtatott áramköri lap méreteit, az alkatrész maximális magasságát, az interfész pozícióit és a termék általános méretére vonatkozó követelményeket. Ezen információk alapján meg tudjuk erősíteni, hogy ez a specifikáció megfelelő-e.

Milyen információk szükségesek egy 45 × 19 mm-es alumínium ház vásárlásához?

Ha árajánlatra vagy testreszabásra van szüksége, javasoljuk, hogy készítse el a következő információkat:

Ha jelenleg nem rendelkezik teljes burkolatrajzokkal, előzetes megerősítés céljából először megadhatja a termék méreteit, a PCB-t vagy a belső szerkezeti információkat.
