44×23 mm-es alumínium adatgyűjtő berendezés ház

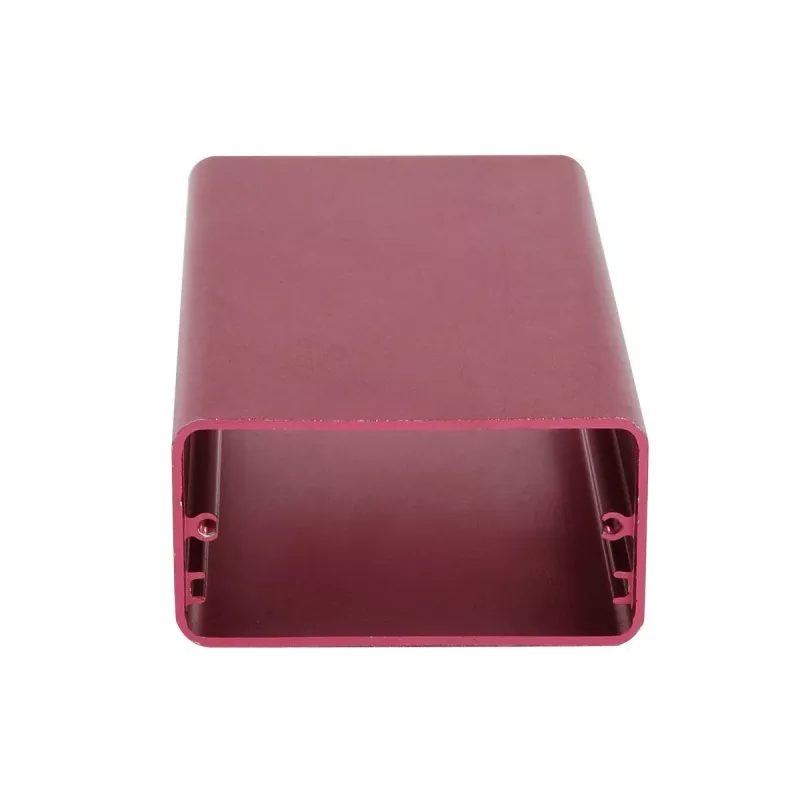

44×23 mm-es alumínium adatgyűjtő berendezés ház – alacsony profilú extrudált alumínium ház, amely kis elektronikai modulok és nagyobb vezérlőberendezések között helyezkedik el. 44 mm-es szélessége oldalsó elrendezési teret biztosít a PCB-k és csatlakozók számára, míg a 23 mm-es magasság kompakt készüléket biztosít. Ez jól illeszkedik azokhoz a termékekhez, amelyekben egy áramköri lapot, több interfészt és mérsékelt számú alkatrészt kell elhelyezniük anélkül, hogy túl magasak lennének.

A hosszt a nyomtatott áramköri lap és az eszköz méretére vágják, majd az ezt követő CNC megmunkálás, fúrás, menetfúrás, interfésznyílások, véglemez megmunkálás és logófeldolgozás a szabványos profilt egy komplett egyedi alumínium burkolattá alakítja. Boyuan Hardware, több mint 20 éves tapasztalattal és ~10 000 ㎡ gyárral, vágást, CNC-t, fúrást, menetfúrást, felületkezelést, lézergravírozást, szitanyomást, ellenőrzést és összeszerelést kínál.

Termék meghatározása

A 44 × 23 mm-es alumínium ház egy extrudált alumínium elektronikai ház, amely alkalmas kis- és közepes méretű nyomtatott áramköri lapokhoz, áramköri vezérlőmodulokhoz, kommunikációs modulokhoz, adatgyűjtő berendezésekhez és beágyazott elektronikai termékekhez.

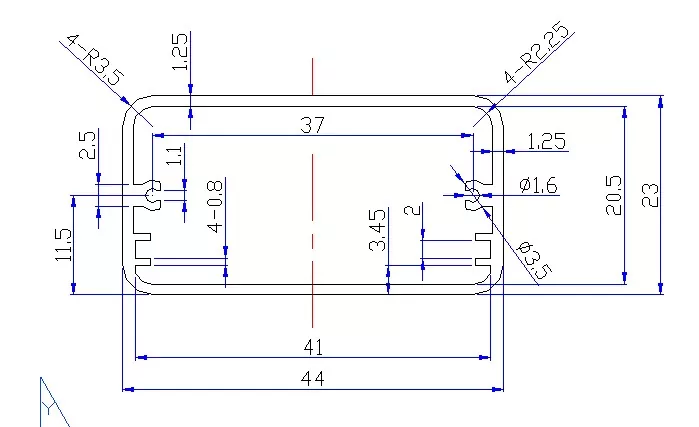

A 44 × 23 mm szélesebb, alacsonyabb keresztmetszetű szerkezetet alkalmaz: a 44 mm-es oldalméret bizonyos elrendezési teret biztosít a nyomtatott áramköri lapoknak és az elektronikus alkatrészeknek, míg a 23 mm-es magasság kompakt készüléket biztosít.

Ez a méret alkalmasabb a kis elektronikai modulok és a nagyobb vezérlőberendezések közötti termékekhez. Különösen akkor, ha a termékhez NYÁK-ot, interfészt, csatlakozókat és bizonyos számú elektronikai alkatrészt kell telepíteni, miközben nem akarja, hogy a ház túl magas legyen, a 44×23 mm jól alkalmazható.

A ház fix hosszra vágható a NYÁK-nak és az eszköz hosszának megfelelően, és kombinálható CNC megmunkálással, fúrással, menetfúrással, interfésznyílásokkal, véglemez megmunkálással és logófeldolgozással, hogy egy teljes egyéni alumínium elektronikus házat alkosson.

Alapvető előnyei

1. 44 mm oldalsó tér, alkalmas PCB és interfész elrendezésre

A 44 × 23 mm-es legfigyelemreméltóbb tulajdonsága a viszonylag bőséges szélessége, miközben megtartja az alacsony magasságot.

A 44 mm-es oldalméret elrendezési helyet biztosít az elektronikus alkatrészek, csatlakozók és interfészek számára a NYÁK-on, amely alkalmas olyan elektronikus modulokhoz, amelyeknek oldalirányú elrendezésére van szükség az áramköri alkatrészekhez.

Különösen alkalmas:

• PCB vezérlő modulok
• Adatgyűjtő modulok
• Jelátalakító modulok
• Kommunikációs modulok
• I/O modulok
• Beágyazott elektronikus eszközök

A szűkebb alumíniumprofil-specifikációkhoz képest ez a fajta keresztmetszet nagyobb oldaltávolságot biztosít a belső szerkezet kialakításához.

2. 23 mm-es magasság, a belső tér és az eszköz vastagságának kiegyensúlyozása

A 23 mm-es magasság egy viszonylag alacsony profilú elektronikus ház specifikáció.

Ez nem olyan, mint egy 13 mm-es ultravékony ház, amely főként alacsony magasságú elektronikus alkatrészeket céloz meg, és nem olyan, mint egy 29 mm körüli ház, amely a nagyobb belső magasságot hangsúlyozza.

Ezért a 44×23mm jobban megfelel: elektronikus eszközökhöz, amelyek bizonyos belső teret igényelnek, de a termék teljes magasságát is szabályozni szeretnék.

Ez lehetővé teszi, hogy az ipari elektronikai és kommunikációs elektronikai modulok viszonylag széles körét lefedje.

3. Alkalmas PCB, interfészek és elektronikus alkatrészek kombinációihoz

Valójában az elektronikus termékekben a háznak általában nemcsak a PCB-nek kell lennie, hanem a következőket is kezelnie kell:

• Teljesítmény interfészek
• Kommunikációs interfészek
• Jel interfészek
• Sorkapcsok
• Jelző lámpák
• Gombok
• Csatlakozók

A 44×23 mm-es utómegmunkálható ezeknek az alkatrészeknek a konkrét pozícióinak megfelelően, így a profilház szabványos keresztmetszetből a készülék szerkezetéhez illeszkedő egyedi burkolattá alakítható.

4. A hossz a PCB és a termék szerkezete szerint állítható

44 × 23 mm a ház keresztmetszetének specifikációja, és a végső termék hossza a belső áramköri lap és az elektronikus alkatrészek szerint állítható.

Ezért ugyanaz a 44 × 23 mm-es specifikáció megfelelhet különböző hosszúságú terméksorozatoknak:

A terméksorozatok fejlesztésénél ugyanaz a keresztmetszet tartható fenn, miközben a hossz változtatásával különböző modelleket alakíthatunk ki.

Műszaki előírások

Jegyzet: A tényleges alumíniumötvözet minőségeket, a profil falvastagságát, a belső szerkezetet, a hossztartományokat, a megmunkálási tűréseket és a felületkezelési követelményeket egyedi rajzok vagy megrendelések alapján meg kell erősíteni.

Alkalmazási kör

1. Ipari vezérlőmodulok

A 44 × 23 mm-es különböző kis- és közepes ipari elektronikai modulokhoz használható, mint például:

• PLC periféria modulok
• I/O modulok
• Ipari vezérlőmodulok
• Jelátalakító modulok
• Adatgyűjtő modulok
• Beágyazott vezérlőmodulok
• Automatizálási berendezések elektronikus moduljai

Ezeknek a termékeknek általában mind a nyomtatott áramköri lapokat, mind az interfész komponenseket el kell fogadniuk, így a különösen kicsi alumínium házakhoz képest bizonyos oldalsó elrendezési hely szükséges.

2. Adatgyűjtő és jelátalakító berendezések

Alkalmas:

• Adatgyűjtő modulok
• Jelgyűjtő modulok
• Jelátalakítók
• Adatkonverziós modulok
• Érzékelő interfész modulok
• Monitoring modulok

Ezekhez az eszközökhöz általában PCB-ket, csatlakozókat és bizonyos számú elektronikus alkatrészt kell telepíteni. A 44×23 mm viszonylag kompakt szerkezeti helyet biztosít.

3. Kommunikációs és adatátviteli modulok

Használható:

• Kommunikációs modulok
• Adatátviteli modulok
• Kommunikációs interfész modulok
• Jelátalakító eszközök
• Hálózati kommunikációs elektronikus modulok
• Beágyazott kommunikációs eszközök

A homlokfelület vagy oldal az interfész elrendezésnek megfelelően nyitható, így teljes kapcsolat jön létre az áramköri lap és a külső eszközök között.

4. IoT és intelligens elektronikus modulok

Használható:

• IoT vezérlőmodulok
• Intelligens felügyeleti modulok
• Adatgyűjtő terminálok
• Távirányító modulok
• Intelligens szenzoros elektronikus modulok
• Beágyazott intelligens eszközök

Azoknál a termékeknél, amelyeknek az eszközt kompaktnak kell tartaniuk, miközben belső PCB-elrendezésre van szükségük, ez a specifikáció megfelelőbb.

5. Kisméretű műszerek és vizsgálóberendezések

A következőkre is használható:

• Mérési modulok
• Érzékelő modulok
• Tesztelje az elektronikus modulokat
• Jelfeldolgozó modulok
• A műszer belső vezérlőmoduljai
• Kis monitorozó eszközök

Ha magas elektronikai alkatrészek vannak a belsejében, a kiválasztás során ellenőrizni kell, hogy a 23 mm-es magasság megfelel-e a tényleges beépítési helynek.

Testreszabható tartalom

Műhelybemutató

GYIK

Milyen termékekhez alkalmas a 44×23 mm-es alumínium ház?

Főleg PCB elektronikus modulokhoz, ipari vezérlőmodulokhoz, kommunikációs modulokhoz, adatgyűjtő modulokhoz, jelkonverziós modulokhoz, IoT eszközökhöz és kisméretű műszerelektronikai modulokhoz alkalmas.

A 44×23 mm-es alumíniumház alkalmas PCB-khez?

Alkalmas kis-közepes PCB elektronikus modulokhoz, de a specifikus alkalmazkodóképességet meg kell erősíteni a PCB méretei, szerelési módja, alkatrész magassága és profil belső szerkezete szerint.

Mi a különbség a 44×23mm és a 42×23mm között?

Mindkettő azonos magasságú, de a 44 × 23 mm-nek nagyobb az oldalmérete. Ezért, ha több oldalsó NYÁK-elrendezési területre, interfészekre vagy elektronikus alkatrészek felszerelési helyére van szükség, a 44 × 23 mm-es előnyben részesíthető.

Testreszabható a 44×23 mm-es ház hossza?

Igen. 44 × 23 mm a keresztmetszet mérete, és a ház tényleges hossza rögzített hosszúságúra vágható a PCB és a termék szerkezetének megfelelően.

Megmunkálhatók az interfészek és a rögzítőfuratok?

Igen. Interfész nyílások, rögzítő furatok, menetes furatok és egyéb háromtengelyes CNC megmunkálás 2D/3D rajzok alapján végezhető el.

Készíthető logó?

Használható lézergravírozás vagy szitanyomás.

Lehet-e először mintákat készíteni 44×23 mm-es alumínium adatgyűjtő berendezés házból?

Igen. Először a minta megmunkálása végezhető el, a PCB rögzítésének, a belső tér, az interfész pozíciók és a teljes összeszerelés megerősítésére használható.
