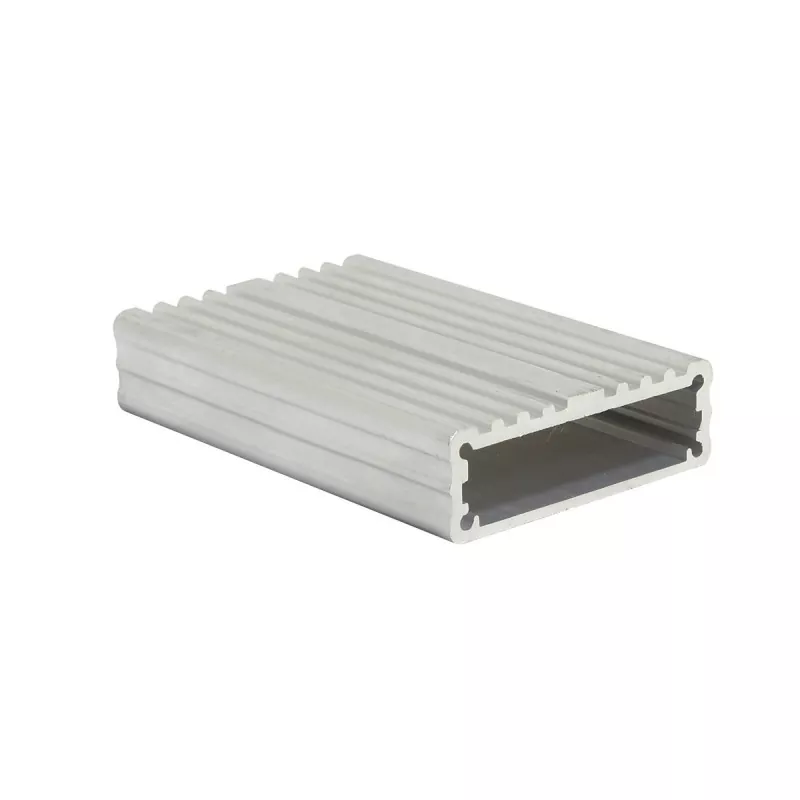

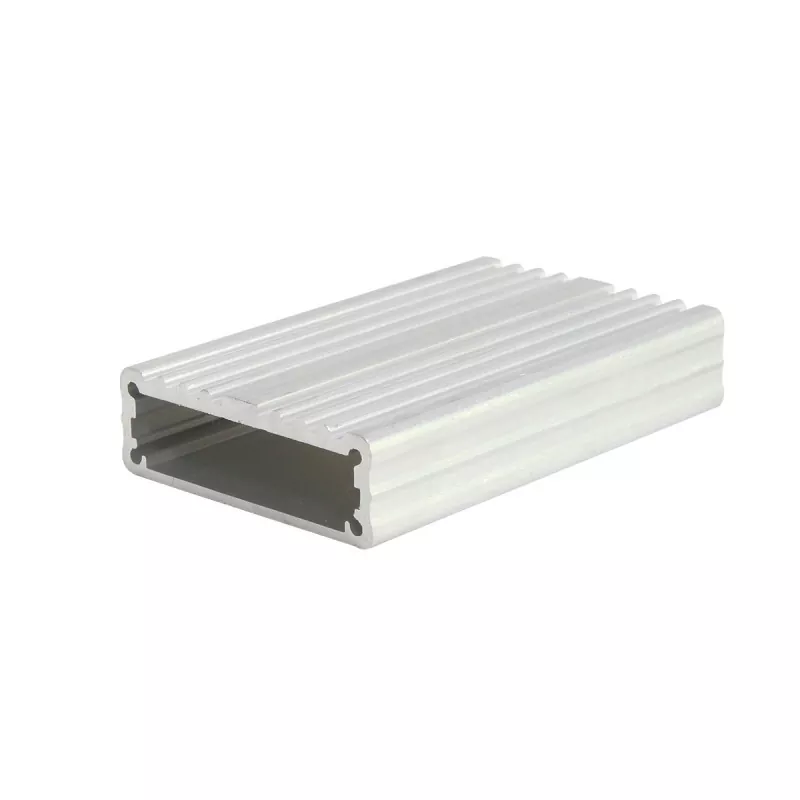

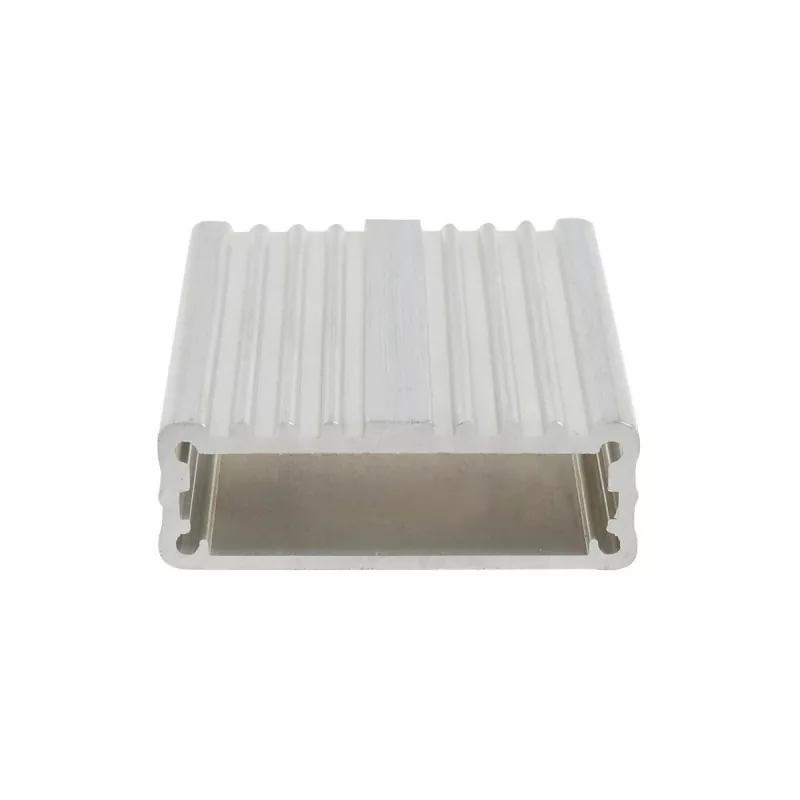

43 × 13 mm-es beágyazott elektronikus modul alumínium ház

Ha az elektronikus modul belső alkatrészeinek magassága korlátozott, és a termék teljes vastagságát szabályozni kell, az alacsony profilú alumínium héj hatékonyan csökkentheti a berendezés által elfoglalt helyet. 43 mm-es oldalmérete bizonyos NYÁK-elrendezési szélességet biztosít. A "szélesebb + alsó" keresztmetszeti kialakítás révén szerkezeti védelmet és beépítési helyet biztosít a lapos elektronikai modulok számára. Boyuan több mint 20 éves tapasztalattal rendelkezik, és a gyár területe körülbelül 10 000 négyzetméter. Gyere és konzultálj velünk.

Mire alkalmas?

• Vékony PCB modulok
• Érzékelő elektronikai modulok
• Jelátalakító modulok
• Interfész modulok
• Adatgyűjtő modulok
• Beágyazott elektronikus alkatrészek
• Kisméretű műszer belső modulok

A tényleges alkalmazhatóságot a NYÁK méretei, az alkatrész magassága, az interfész formája és a belső szerelési szerkezet alapján tovább kell ellenőrizni.

Termékjellemzők

1. 13 mm alacsony magasság, vastagságérzékeny termékekhez alkalmas

A 43 × 13 mm-es beágyazott elektronikus modul alumínium ház fő előnye nem a "nagy" belső tér, hanem az alacsony teljes magasság.

Azoknál az elektronikus moduloknál, amelyeket korlátozott vastagságú helyekre kell telepíteni, a burkolat magassága közvetlenül befolyásolja a végtermék méreteit.

Ezért a 43 × 13 mm alkalmasabb:

• Vékony elektronikai eszközök
• Alacsony profilú PCB modulok
• Beágyazott elektronikus alkatrészek
• Műszer belső elektronikus modulok
• Érzékelő modulok
• Kis jelfeldolgozó modulok

Ha maguk a belső elektronikus alkatrészek alacsonyak, a 13 mm-es keresztmetszetű burkolat használatával elkerülhető, hogy túlságosan mély burkolatot alkalmazzanak az áramköri lap elhelyezésére.

2. 43 mm szélesség és 13 mm magasság lapos keresztmetszetet alkot

The width-to-height ratio of 43×13mm is quite obvious.

Ez nem egy négyzethez közeli elektronikus ház, hanem egy lapos szerkezet, amely az oldalirányú tágulás felé hajlik.

Ez a szerkezet alkalmas oldalsó NYÁK-elrendezésre, például áramköri komponensek, csatlakozók vagy jelinterfészek elrendezésére a NYÁK iránya mentén.

Egyes termékekhez, amelyeknek szüksége van: szélesebb PCB elrendezési hely + kisebb készülékvastagság, ez a keresztmetszet alkalmasabb, mint egy magas és keskeny ház.

3. Alkalmas vékony PCB-khez és elektronikus funkciómodulokhoz

A 43 × 13 mm külső védőszerkezetként szolgálhat a PCB-k számára.

A nagy alkatrészeket, transzformátorokat vagy magas csatlakozókat belsőleg nem tartalmazó áramköri kártyák esetén a NYÁK hosszának megfelelően fix hosszúságú vágás végezhető, ezt követi a megmunkálási interfészek és a szerelési szerkezetek a tényleges termékhez.

Az általános utómegmunkálás a következőket tartalmazza:

• Fix hosszúságú vágás
• Homlokzati CNC megmunkálás
• Interfész nyílások
• Szerelési furatok megmunkálása
• Menetes furatok megmunkálása
• PCB-rögzítő szerkezet megmunkálása
• Jelzőlámpa lyukak
• Gomblyukak
• Logo megmunkálás

4. Különösen alkalmas a terméksorozathoz

Ha egy elektronikai termékben különböző hosszúságú, de alapvetően azonos keresztmetszetű PCB-k vannak, a 43×13 mm-es keresztmetszet változatlan maradhat, miközben csak a profilhosszt módosítjuk.

Például:

• Rövid hosszúságú → kis elektronikai modulok
• Közepes hosszúságú → érzékelő/konverziós modulok
• Hosszabb → vékony vezérlő- vagy adatmodulok

Ez a módszer elektronikai termékek sorozatfejlesztésére alkalmas.

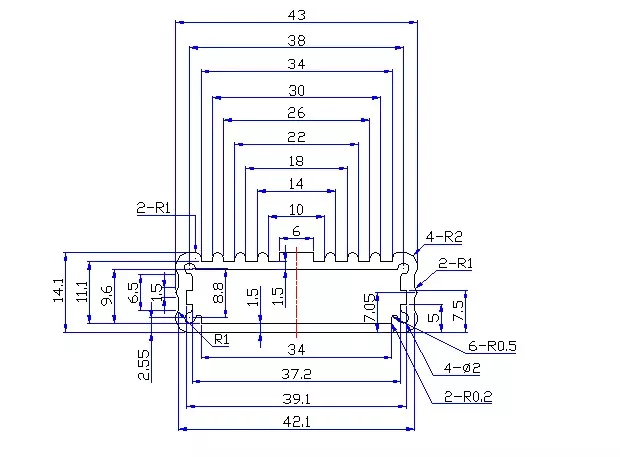

Műszaki előírások

Jegyzet: A konkrét alumíniumötvözet minőségeket, a profil falvastagságát, a belső szerkezetet, a hossztartományokat, a megmunkálási tűréseket és a felületkezelési követelményeket egyedi rajzok vagy megrendelések szerint kell megerősíteni.

Alkalmazási kör

1. Vékony PCB elektronikus modulok

A 43×13mm-es méretekhez az egyik legalkalmasabb irány a kis magasságú PCB modulok.

Például:

• Vezérlőáramköri modulok
• Jelfeldolgozó modulok
• Interfész modulok
• Konverziós modulok
• Beágyazott elektronikus modulok
• Kis elektronikus vezérlőkártyák

Ezek a termékek általában nem igényelnek túl nagy belső teret, de bizonyos oldalsó NYÁK-elrendezési szélességet igényelnek, így a 43 × 13 mm-es lapos szerkezet megfelelőbb.

2. Érzékelő és érzékelő elektronikus modulok

Egyes esetekben használható:

• Érzékelő modulok
• Jelgyűjtő modulok
• Érzékelő modulok
• Monitoring modulok
• Adatgyűjtő modulok
• Érzékelő interfész elektronikus alkatrészek

A 43 × 13 mm-es beágyazott elektronikus modul alumínium ház különösen alkalmas vékony belső áramkörrel és korlátozott termékvastagsággal rendelkező elektronikus eszközökhöz.

3. Jelátalakító és interfész modulok

Például:

• Jelátalakító modulok
• Interfész konvertáló modulok
• Adat interfész modulok
• Kommunikációs interfész modulok
• Elektromos jelfeldolgozó modulok

Ezekhez a termékekhez általában PCB-re és bizonyos számú csatlakozóra van szükség, de a teljes mennyiség még mindig kicsi.

4. Beágyazott elektronikus eszközök

A 43 × 13 mm használható néhány olyan elektronikus modulhoz, amelyeket más eszközökbe kell beszerelni, például:

• Beágyazott vezérlőmodulok
• Kis monitorozó elektronikai modulok
• Adatgyűjtési összetevők
• Intelligens elektronikus modulok
• Az eszköz belső funkciómoduljai

Az alacsony magasságú szerkezet különösen alkalmas korlátozott szerelési hely esetén.

5. Kisméretű műszer belső elektronikus moduljai

A következőkre is használható:

• Mérőelektronikai modulok
• Modulok tesztelése
• Műszervezérlő modulok
• Jelfeldolgozó modulok
• Az érzékelő berendezés belső alkatrészei

Ha azonban magas elektronikai alkatrészek vannak a termékben, akkor a 13 mm-es magasság nem lehet elegendő, ezért magasabb alumíniumprofilt kell választani.

Testreszabható tartalom

Műhelybemutató

GYIK

Milyen termékekhez alkalmas a 43×13 mm-es alumínium ház?

Főleg vékony PCB-khez, érzékelőmodulokhoz, jelátalakító modulokhoz, interfészmodulokhoz, adatgyűjtő modulokhoz és beágyazott elektronikus alkatrészekhez alkalmas.

Miért alkalmas a 43 × 13 mm-es alumínium ház vékony elektronikai eszközökhöz?

Mivel a burkolat keresztmetszeti magassága mindössze 13 mm. A magasabb alumíniumprofil házakkal összehasonlítva alkalmasabb olyan elektronikus eszközökhöz, amelyek teljes termékvastagságra vonatkoznak.

A 43×13 mm-esbe belefér egy PCB?

Igen ám, de a konkrét alkalmazkodóképességet a NYÁK méretei, az alkatrész magassága és a profil belső szerkezete szerint kell ellenőrizni.

A 43×13mm alkalmas ipari vezérlőberendezésekhez?

A 43 × 13 mm-es beágyazott elektronikai modul alumíniumház jobban megfelel alacsony magasságú ipari elektronikai modulokhoz, például jelmodulokhoz, interfészmodulokhoz, adatgyűjtő modulokhoz stb. Ha sok belső alkatrészt tartalmazó vezérlőről van szó, amelyek nagyobb helyet igényelnek, akkor érdemes megfontolni egy magasabb tokozási specifikációt.

Testreszabható a ház hossza?

Igen. A 43 × 13 mm a keresztmetszeti méretet jelenti, és a tényleges termékhossz fix hosszúságúra vágható a PCB és az eszköz szerkezetének megfelelően.
